[건축] 프리스트레스트 콘크리트의 역학적 원리 및 핵심 공법 검토

1. 검토 배경

일반적인 철근 콘크리트(RC) 구조는 압축력에는 우수한 성능을 보이나, 인장력에 취약하여 휨 모멘트 발생 시 하단부에 균열이 불가피하다는 구조적 한계를 지닌다. 프리스트레스트 콘크리트(Prestressed Concrete, 이하 PSC)는 이러한 인장 균열을 사전에 제어하여 부재의 효율을 극대화하는 기술이다. 플랜트 및 대규모 구조물 설계 시 적절한 PSC 공법의 적용은 구조 안정성 확보와 경제성 개선에 핵심적인 요소로 작용한다.

프리스트레스트 콘크리트의 원리

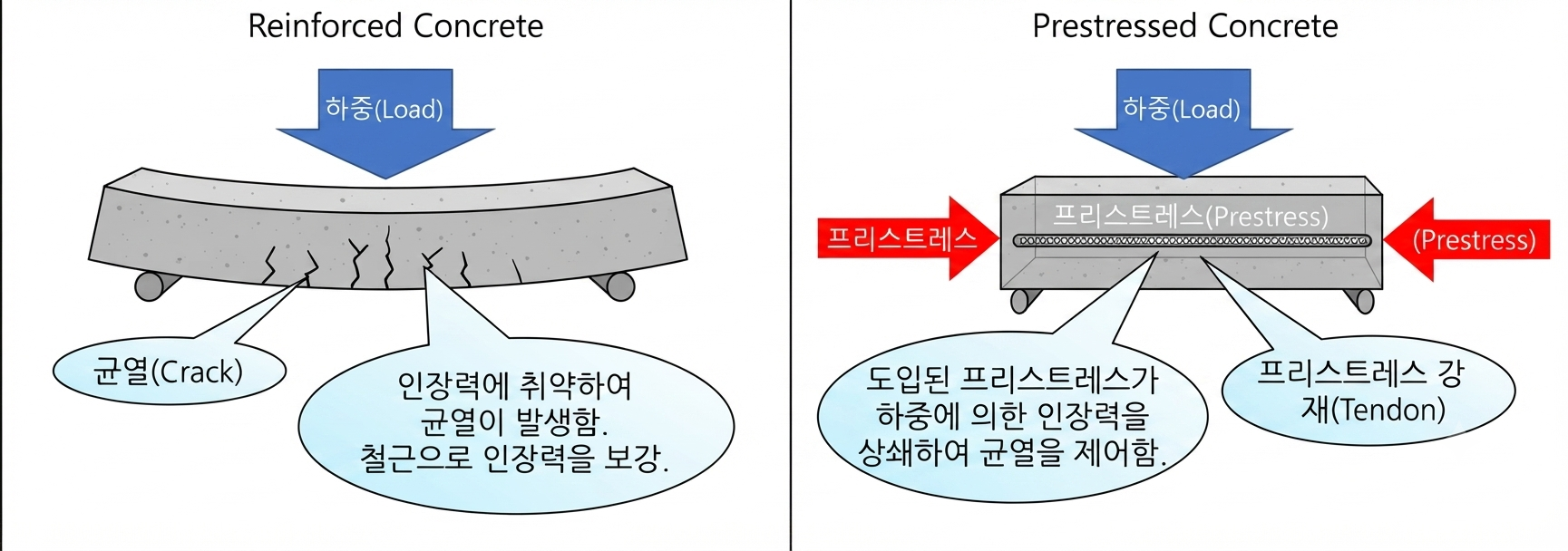

2. 프리스트레스트 콘크리트의 역학적 원리



PSC의 핵심은 외부 하중이 재하되기 전, PS 강재(긴장재)를 이용하여 콘크리트에 미리 압축 응력을 가하는 것이다.

• RC 구조: 외력에 의한 인장 응력을 철근이 부담하여 균열을 지연시키는 방식.
• PSC 구조: 미리 도입된 프리스트레스가 하중으로 인한 인장 응력을 상쇄하여, 인장 영역에서도 콘크리트의 균열을 최소화하고 압축 상태를 유지하는 방식.

이를 통해 부재의 단면 효율을 높일 수 있으며, 동일한 하중 조건에서 철근 콘크리트 대비 더 긴 경간(Span) 확보가 가능하다.



프리스트레스트 콘크리트 핵심 원리

프리스트레스트 콘크리트 핵심 원리

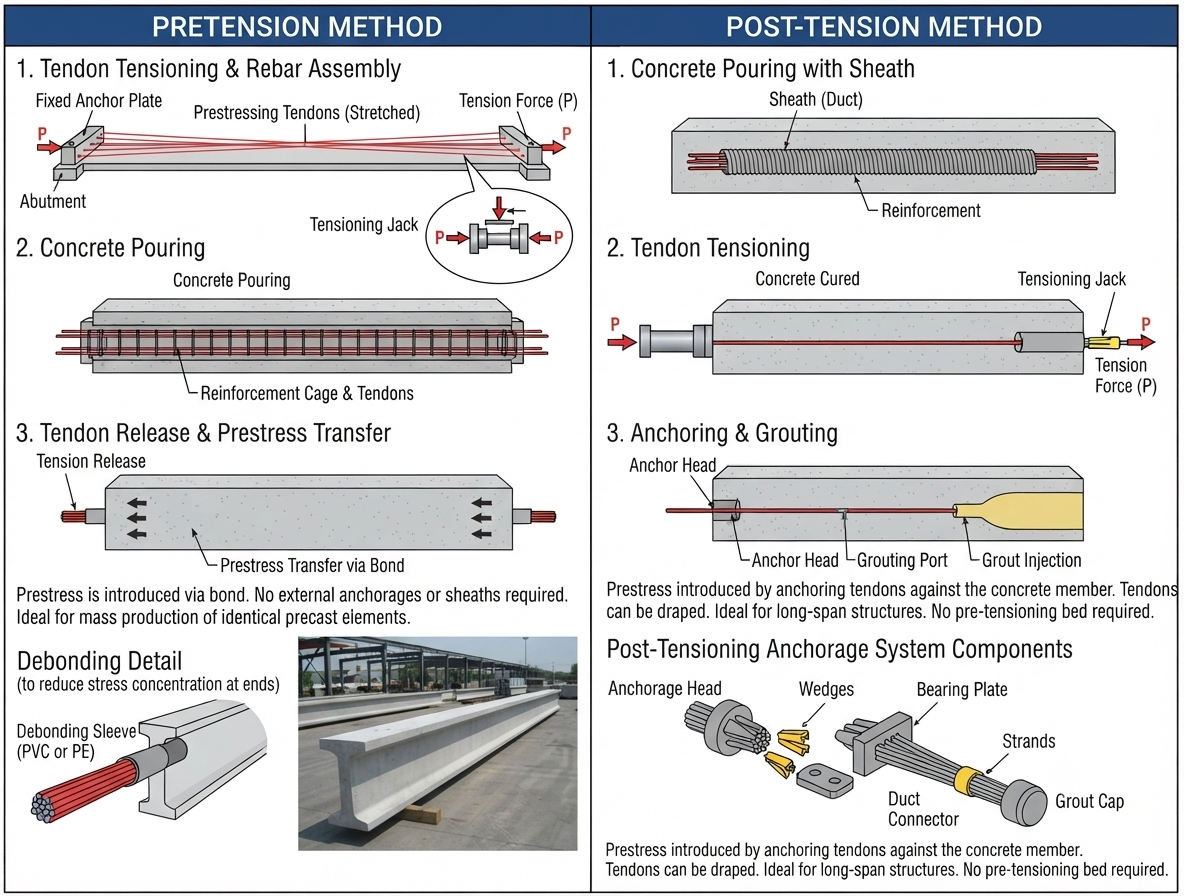

3. 프리스트레싱 방식에 따른 분류



공법은 PS 강재의 긴장 시점과 콘크리트 경화 여부에 따라 크게 프리텐션 방식과 포스트텐션 방식으로 구분된다.

구분	프리텐션(Pre-tension)	포스트텐션(Post-tension)
긴장 시점	콘크리트 타설 전	콘크리트 경화 후
응력 전달	강재와 콘크리트 간 부착력	단부 정착장치(Anchor)
주요 특징	공장 제작, 대량 생산 용이	현장 시공, 곡선 배치 가능
적용 범위	표준화된 부재(거더 등)	대형 교량, 특수 구조물



프리스트레싱 방식에 따른 분류



4. 실무 적용 시 기술적 검토사항



PSC 공법 적용 시 단순히 구조적 이점만을 고려할 것이 아니라, 시공 단계별 정밀한 품질 관리가 필수적이다.

1. 정착부 상세 설계: 포스트텐션의 경우 단부 정착장치 부근에 높은 응력이 집중되므로, 파열 응력에 대한 보강 철근 배근이 매우 중요하다.
2. 그라우팅 품질 관리: PS 강재의 부식 방지와 부착력 확보를 위해 정착 후 쉬스(Sheath)관 내부에 그라우트를 균일하게 충전해야 한다.
3. 장기 거동 예측: 콘크리트의 크리프(Creep) 및 건조수축, 강재의 릴랙세이션(Relaxation)으로 인한 프리스트레스 손실(Loss)을 구조 계산 시 반드시 반영해야 한다.



5. 설계 엔지니어 체크리스트



프로젝트 설계 시, 공법 선정과 자재 규격서 작성 과정에서 다음 사항을 반드시 확인해야 한다.

확인 항목	체크리스트	확인 여부
구조 계산서	프리스트레스 손실량 산정 근거 확인	□
시방서 검토	긴장력 도입 단계 및 관리 기준 명시	□
재료 적합성	PS 강재의 강도 및 연신율 시험성적서 확인	□
시공 상세도	강재 배치 곡선 및 정착구 위치 검토	□
품질 관리	현장 인장력 테스트 절차 수립	□



6. 결론



프리스트레스트 콘크리트는 현대 토목 및 건축 구조에서 장경간과 고내구성을 구현하기 위한 필수 기술이다. 그러나 도입 방식(프리텐션/포스트텐션)에 따라 현장 적용성이 상이하므로, 프로젝트의 규모와 환경에 최적화된 설계를 수행해야 한다. 특히 구조 계산서상 설정된 프리스트레스 도입력이 시공 현장에서 오차 없이 구현될 수 있도록, 설계 단계부터 정밀한 시방 기준을 제시하는 것이 엔지니어의 핵심 역량이다.



본 자료는 기술적 이해를 돕기 위한 목적으로 작성되었습니다. 실제 설계 적용 시 최신 구조 설계 기준(KDS 등) 및 관련 시방서를 반드시 준수하시기 바랍니다.
