[공정] Pump Hydraulic의 이해 : NPSH와 Cavitation

1. NPSH란?

NPSH(Net Positive Suction Head)는 펌프 흡입부에서 유체가 기화하지 않고 유지될 수 있도록 확보해야 하는 압력 여유를 의미한다.

액체는 압력이 낮아지거나 온도가 높아지면 기화할 수 있다. 펌프 내부에서도 흡입 압력이 충분하지 않으면 액체 일부가 기포로 변할 수 있다. 이 현상은 펌프의 성능 저하와 손상으로 이어질 수 있으므로, 펌프 설계 시 흡입 조건을 검토해야 한다.

NPSH는 펌프 흡입부의 절대압력을 액체의 포화증기압과 비교하여 판단한다. 두 압력의 차이를 해당 액체의 밀도와 중력가속도로 나누어 수두(m)로 나타낸다.

쉽게 말하면, 액체가 기화하기 시작하는 압력보다 얼마나 높은 압력을 확보하고 있는지를 나타내는 값이다.

NPSH는 다음 두 가지로 구분한다.

구분	의미	결정 요소
NPSHa (Available)	시스템에서 확보할 수 있는 유효흡입수두	탱크 압력, 액면 높이, 펌프 설치 높이, 배관 손실, 유체 온도 등
NPSHr (Required)	펌프가 요구하는 필요흡입수두	펌프 형식, 회전속도, 유량 등 펌프의 운전 조건



NPSHa는 배관과 탱크를 포함한 시스템 조건에 따라 결정된다. 반면 NPSHr은 펌프 제작사가 제공하는 성능 자료에서 확인한다.

따라서 펌프를 선정할 때는 시스템에서 확보 가능한 NPSHa가 펌프의 NPSHr보다 충분히 큰지 확인해야 한다.

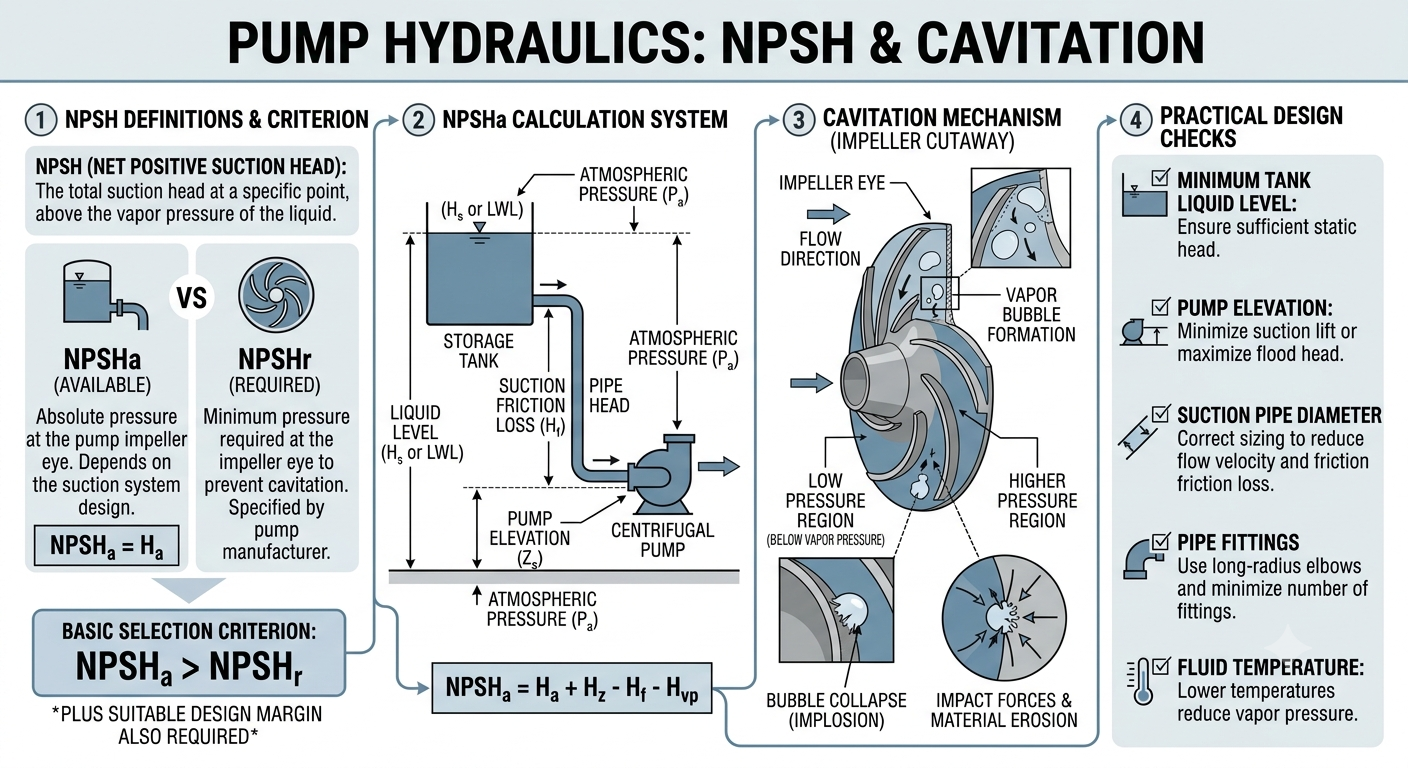

Pump Hydraulics



2. NPSHa 계산과 설계 조건

NPSHa는 펌프 흡입부에 작용하는 압력과 액체의 포화증기압을 비교하여 계산한다.

첨부 자료에서 제시한 계산 개념은 다음과 같다.

NPSHa = Hs ± Hz − Hf − Hv

기호	의미	주요 영향 요소
Hs	탱크 액면에 작용하는 압력수두	탱크 내부 압력
Hz	액면과 펌프 사이의 위치수두	액면 높이, 펌프 설치 높이
Hf	흡입배관의 마찰 및 국부 손실수두	배관 길이, 관경, 밸브, 엘보 등
Hv	유체의 포화증기압에 해당하는 수두	유체 종류, 온도



※ 위 식은 첨부 자료의 계산 개념을 정리한 것이다. 실제 계산에서는 기준 높이와 부호를 일관되게 적용해야 하며, 개방 탱크의 경우 대기압수두도 반영해야 한다. 가압 탱크는 탱크 내부의 절대압력을 기준으로 계산한다.

2.1 탱크 액면과 펌프 설치 높이

탱크 액면이 펌프보다 높으면 액체가 중력에 의해 펌프 흡입부로 공급되는 데 유리하다. 반대로 펌프가 액면보다 높으면 액체를 끌어올려야 하므로 흡입 조건이 불리해진다.

따라서 NPSHa를 확보하려면 다음 사항을 검토한다.

• 가능한 경우 펌프를 탱크 액면보다 낮은 위치에 설치한다.
• 탱크의 최소 운전 액면에서도 필요한 흡입수두가 확보되는지 확인한다.
• 탱크 내부 압력이 운전 조건에 따라 달라지는 경우 최저 압력 조건을 검토한다.

특히 정상 운전 시 액면만 기준으로 계산하면 실제 운전 중 흡입 압력이 부족해질 수 있다. 탱크의 최소 액면과 불리한 운전 조건을 함께 고려해야 한다.

2.2 흡입배관의 관경과 손실

액체가 배관을 통과하면 마찰과 밸브, 엘보 등의 영향으로 압력이 감소한다. 이러한 압력 감소는 NPSHa를 낮추는 요인이 된다.

흡입배관에서는 다음 사항을 확인한다.

• 배관 관경이 적절한지 검토한다.
• 불필요하게 긴 배관과 급격한 방향 전환을 줄인다.
• 밸브, 스트레이너 등에서 발생하는 압력 손실을 반영한다.
• 설계 유량에서의 배관 손실을 계산한다.

흡입배관의 관경을 확대하면 일반적으로 유속과 마찰 손실을 줄이는 데 도움이 된다. 다만 관경은 NPSH뿐 아니라 펌프 유량, 배관 배치, 경제성 및 관련 설계 기준을 종합하여 결정한다.

2.3 유체의 온도

유체의 온도가 높아지면 일반적으로 포화증기압이 상승한다. 동일한 흡입 압력 조건이라면 기화가 발생하기 쉬워지고, NPSHa는 감소한다.

따라서 고온 유체를 이송하는 펌프는 상온 유체를 이송하는 경우보다 흡입 조건을 더욱 주의해서 검토해야 한다.

2.4 NPSHa와 NPSHr 비교

펌프 선정 시에는 시스템에서 확보되는 NPSHa와 펌프 제작사가 제시하는 NPSHr을 비교한다.

기본 조건은 다음과 같다.

NPSHa > NPSHr

다만 두 값의 차이가 작으면 운전 조건 변화에 따라 캐비테이션이 발생할 수 있다. 따라서 실제 설계에서는 제작사 권장 여유와 적용 기준을 반영해야 한다.

NPSHr은 일반적으로 펌프 성능시험에서 일정한 성능 저하 기준을 적용하여 산정하므로, NPSHa가 NPSHr보다 크다는 사실만으로 캐비테이션이 완전히 발생하지 않는다고 단정할 수는 없다.

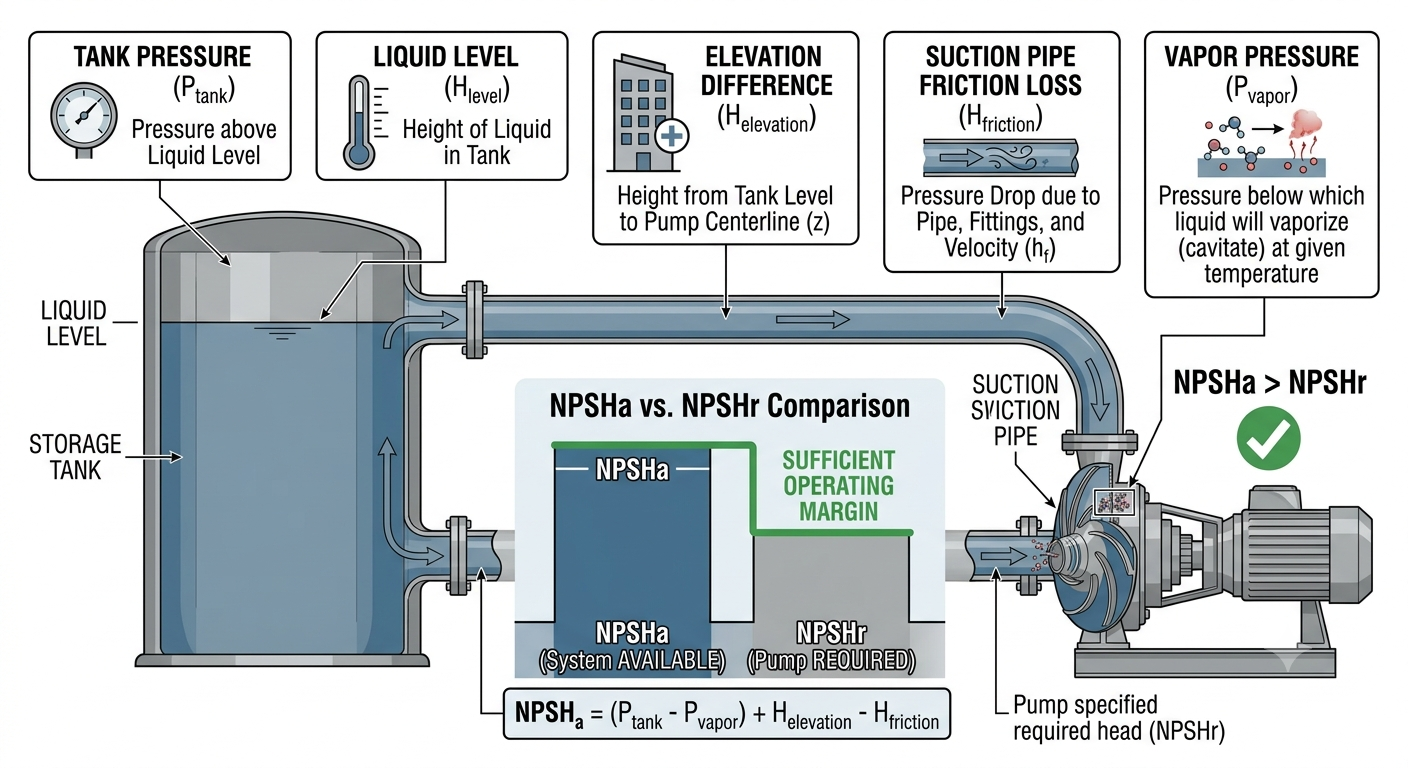

NPSHa와 NPSHr 비교



3. Cavitation이란?

캐비테이션(Cavitation)은 액체의 국부 압력이 포화증기압 이하로 떨어지면서 기포가 발생하고, 이후 압력이 회복되는 과정에서 기포가 붕괴하는 현상이다.

원심펌프에서는 임펠러의 중심부에 해당하는 Eye 부근에서 압력이 낮아질 수 있다. 이때 액체 일부가 기화하여 기포가 만들어진다.

이 기포가 임펠러 내부를 이동하면서 압력이 높은 영역에 도달하면 다시 액체로 변하며 급격히 붕괴한다. 이 과정에서 발생하는 충격과 반복적인 하중은 펌프 내부 부품에 손상을 줄 수 있다.

캐비테이션이 발생하면 다음과 같은 문제가 나타날 수 있다.

• 소음: 자갈이 부딪히는 듯한 소리가 발생할 수 있다.
• 진동: 기포의 생성과 붕괴로 인해 진동이 증가할 수 있다.
• 성능 저하: 펌프의 양정과 효율이 저하될 수 있다.
• 재료 손상: 임펠러 등의 표면에 점식(Pitting)이 발생할 수 있다.

캐비테이션은 단순히 소음이 발생하는 문제로 끝나지 않는다. 지속적으로 발생하면 펌프의 성능과 수명에 영향을 줄 수 있으므로 원인을 확인하고 흡입 조건을 개선해야 한다.

Cavitation



4. NPSH와 Cavitation의 관계

NPSH와 캐비테이션은 서로 밀접하게 연결되어 있다.

NPSHa는 시스템이 제공하는 흡입 조건을 나타내고, NPSHr은 펌프가 요구하는 흡입 조건을 나타낸다. 시스템에서 확보할 수 있는 NPSHa가 부족하면 펌프 내부의 압력이 충분히 유지되지 못해 캐비테이션 위험이 커진다.

설계 조건	예상 영향
탱크 액면이 낮아짐	NPSHa 감소 가능
펌프 설치 높이가 높아짐	NPSHa 감소 가능
흡입배관 손실 증가	NPSHa 감소
유체 온도 상승	포화증기압 상승으로 NPSHa 감소
흡입배관 관경 확대	조건에 따라 배관 손실 감소
NPSHa가 NPSHr보다 충분히 큼	캐비테이션 위험을 줄이는 데 유리



이 표는 각 설계 조건의 일반적인 영향을 정리한 것이다. 실제 결과는 탱크 압력, 유량, 유체 특성 및 배관 구성에 따라 달라진다.





5. 건축 설계 엔지니어가 확인할 사항

NPSH 계산과 펌프 선정은 주로 공정 및 기계 분야에서 수행한다. 그러나 건축 설계에서도 펌프실의 위치와 설비 배치가 흡입 조건에 영향을 줄 수 있으므로 관련 사항을 확인할 필요가 있다.



① 펌프와 탱크의 상대 높이

펌프 설치 높이가 탱크 액면보다 지나치게 높게 계획되지 않았는지 확인한다. 펌프의 정확한 설치 높이는 최소 운전 액면을 기준으로 검토해야 한다.

② 펌프실과 탱크의 배치

펌프실 위치를 변경하면 흡입배관의 길이와 높이도 달라질 수 있다. 건축 배치 변경 시 공정·기계 담당자와 흡입 조건에 미치는 영향을 확인한다.

③ 흡입배관의 공간 확보

흡입배관의 관경과 경로가 설계 단계에서 충분히 확보되었는지 확인한다. 건축 구조체, 보, 벽체 및 다른 설비와의 간섭으로 배관 경로가 변경되면 배관 손실이 증가할 수 있다.

④ 펌프 기초 및 설치 공간

펌프의 설치 높이와 기초 형상은 유지관리 공간뿐 아니라 흡입배관의 연결 조건에도 영향을 준다. 펌프 제작사 도면과 기계 분야의 배치 조건을 기준으로 검토한다.

⑤ 설계 변경 시 협의

탱크 위치, 펌프실 위치, 바닥 레벨 또는 배관 경로가 변경되는 경우 공정·기계 담당자에게 NPSHa 검토가 필요한지 확인한다.

건축 설계자가 NPSH를 직접 계산하거나 펌프를 선정하는 것은 일반적인 역할 범위와 다를 수 있다. 다만 건축 배치가 펌프의 흡입 조건에 영향을 줄 수 있다는 점을 이해하면 설계 간섭과 재작업을 줄이는 데 도움이 된다.





6. 정리

NPSH는 펌프 흡입부에서 액체가 기화하지 않도록 확보해야 하는 압력 여유를 수두로 나타낸 값이다. 시스템에서 확보 가능한 NPSHa와 펌프가 요구하는 NPSHr을 비교하여 흡입 조건이 적절한지 검토한다.

캐비테이션은 펌프 내부의 압력이 낮아져 기포가 발생하고, 기포가 붕괴하면서 소음·진동·성능 저하 및 재료 손상을 일으키는 현상이다.

실무에서는 탱크의 최소 액면, 펌프 설치 높이, 흡입배관의 관경과 손실, 유체 온도를 함께 검토해야 한다. 건축 설계에서는 펌프실과 탱크의 배치, 구조체와 배관의 간섭, 설치 높이 변경이 흡입 조건에 미치는 영향을 관련 분야와 협의하는 것이 중요하다.
