[건축] 볼트 접합의 이해

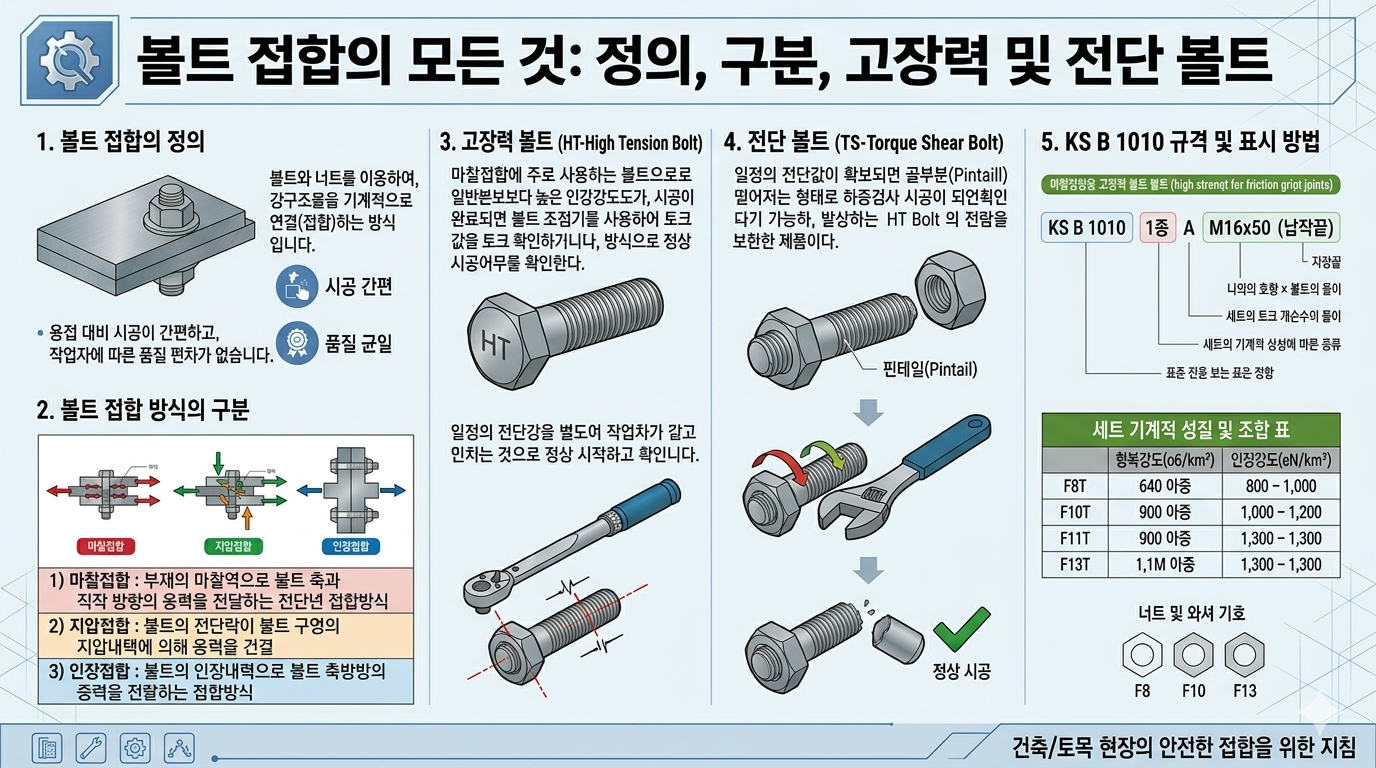

1. 개요

강구조물 시공 현장에서 볼트 접합(Bolt Joint)은 구조적 안정성을 결정하는 핵심 공정이다. 현장에서는 작업 효율성과 품질 균일성을 확보하기 위해 고장력 볼트(HT Bolt)와 전단 볼트(TS Bolt)를 주로 사용한다. 이글에서는 두 방식의 기술적 차이와 현장 적용 시 주의사항을 정리한다.

볼트 접합



2. 볼트 접합의 역학적 특성

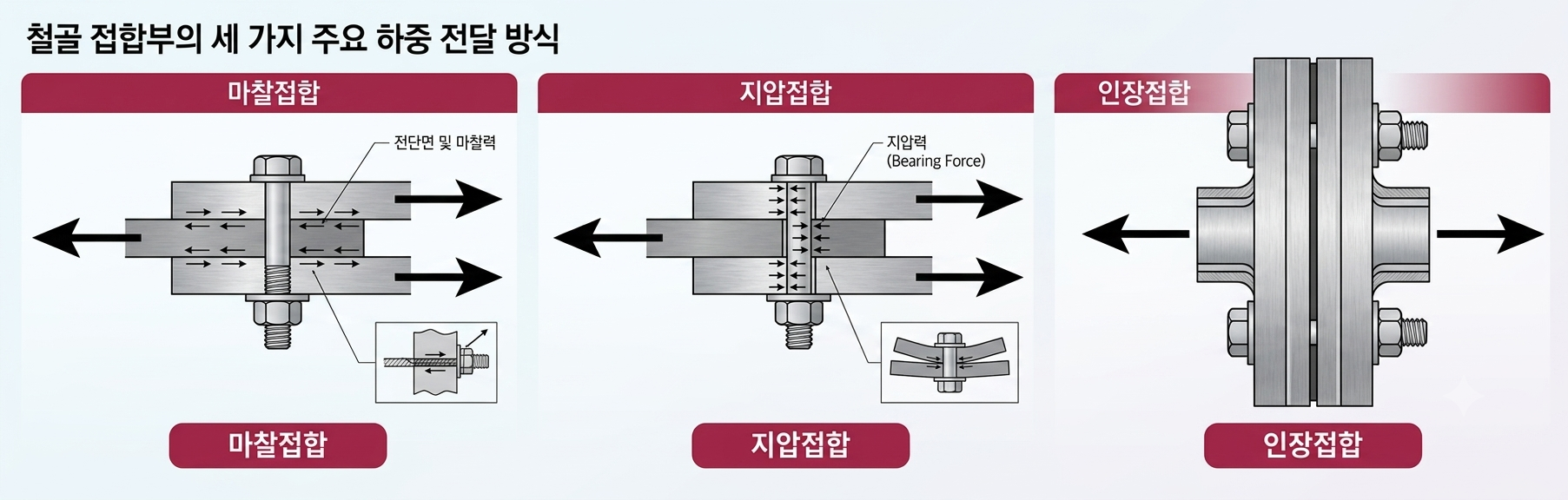

볼트 접합은 연결 부재 간 발생하는 응력(Stress) 전달 방식에 따라 다음과 같이 구분된다.

• 마찰접합: 강력한 조임력으로 발생한 부재 간 마찰력을 통해 응력을 전달하는 방식. 강구조물 현장에서 가장 보편적으로 적용된다.
• 지압접합: 볼트의 전단력과 볼트 구멍이 맞닿으며 발생하는 지압내력으로 응력을 전달한다.
• 인장접합: 볼트 축 방향으로 작용하는 인장내력을 활용하는 방식.

실무 설계 시 지압접합은 볼트의 전단 내력을 기준으로 안전성을 검토한다.



볼트 접합 방식





3. 고장력 볼트(HT Bolt)와 품질 검사

고장력 볼트는 마찰접합에 최적화된 높은 인장강도를 가진다. 시공 후 적정 체결 여부를 판별하기 위해 다음의 검사 절차가 요구된다.

1. 토크값 확인: 전용 토크 측정기를 사용하여 시공 후 설계 토크 준수 여부를 확인한다.
2. 금긋기 및 회전량 확인: 볼트 조임 전후의 너트 회전량을 육안으로 식별하여 체결 상태를 검증한다.



4. 전단 볼트(TS Bolt: Torque Shear Bolt)의 메커니즘

전단 볼트는 고장력 볼트 시공 시 발생할 수 있는 작업자 숙련도 편차를 해소하기 위해 고안되었다. 볼트 끝단의 핀테일(Pintail)은 설계된 전단력이 확보되는 시점에 자동으로 파단되도록 설계되었다.

• 시공 효율성: 핀테일 파단 여부만으로 토크 체결 완료를 증명할 수 있어 별도의 하중 검사 공정을 단축한다.
• 해외 프로젝트 주의사항: 국내 및 일본 현장에서는 표준적으로 사용되나, 타 국가 현장에서는 적용되지 않는 경우가 많으므로 해외 입찰 및 시공 계획 시 자재 사양 확인이 필요하다.

https://youtube.com/shorts/cVWBkYqLZ74?si=6aFVaf_nMtGIEWy3





5. KS B 1010 규격 판독법

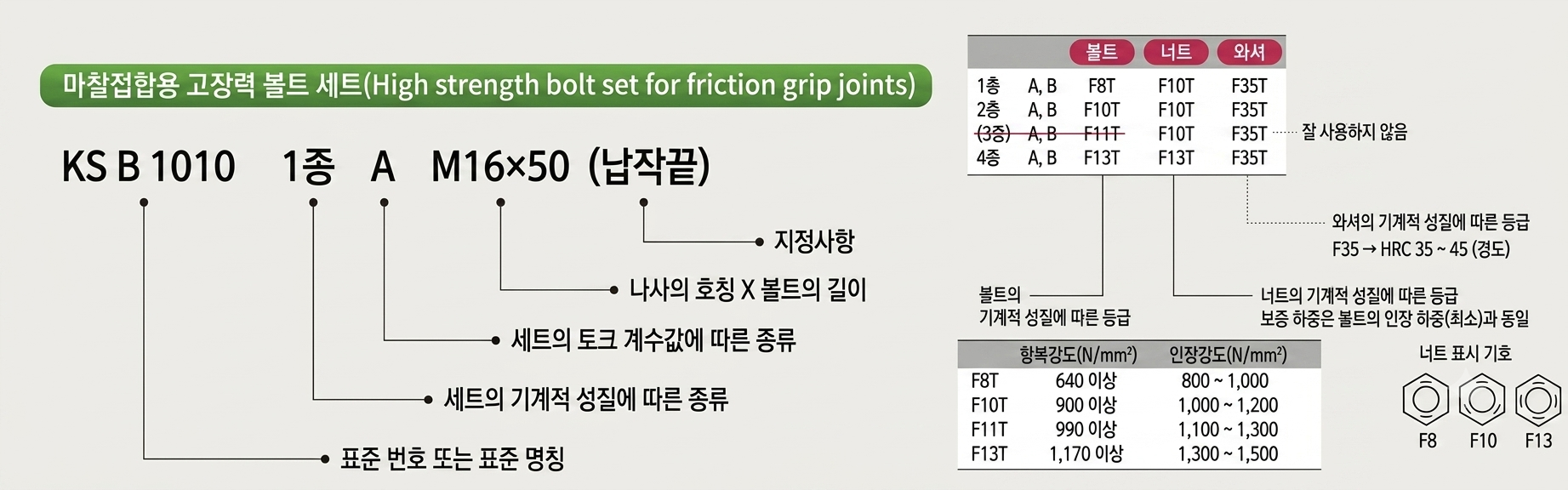

국내 강구조물 현장은 KS B 1010(마찰접합용 고장력 볼트·너트·와셔 세트) 규격을 따른다.



표기 예시: KS B 1010 1종 A M16×50 (납작끝)

• 1종: 기계적 성질 분류 (F8T, F10T 등)
• A: 토크 계수 분류
• M16×50: 호칭 지름 및 길이

조합 주의사항: 볼트와 너트, 와셔는 반드시 상응하는 기계적 성질 등급(예: F10T 볼트 + F10T 너트 + F35T 와셔)으로 조합해야 구조적 결함 및 슬립을 방지할 수 있다.

볼트 호칭 및 규격



6. 설계 엔지니어 현장 확인 CHECK LIST (볼트 접합부)

우선순위	항목	확인 내용 및 판단 기준
필수 (TS볼트)	TS 볼트 파단	핀테일(Pintail)이 전량 파단되었는지 확인. (미파단 볼트는 토크 미달로 간주)
필수 (고력볼트)	너트 회전량	마킹선이 초기 위치 대비 설계된 회전량만큼 이동했는지 육안 확인.
권장	나사산 돌출	볼트 끝단이 너트 밖으로 1~3산 이상 돌출되었는지 확인.



(실무 TIP)

Bolt 설계시, Bolt 간격을 너무 촘촘하게 할 경우, bolt 체결 장비가 들어가지 않아, 설치가 안되는 문제가 발생할 수 있다. Bolt 간 간격을 계획할 때, 현장 활용 공구 규격을 확인하고, 해당 공구가 들어갈 수 있는 간격으로 배치해야 한다.





7. 결론

볼트 접합은 강구조물의 하중을 지지하는 기초 단위 공정이다. 고장력 볼트와 전단 볼트의 역학적 특성을 정확히 이해하고, 현장 환경과 프로젝트 스펙에 맞는 규격품을 선정하는 것이 시공 품질 확보의 핵심이다.
