[법규] 건축물의 방화구획 기준 정리 (설치 대상, 면적 기준, 방화댐퍼 및 관통부 시공)

화재는 발생 자체보다 화염과 연기의 확산으로 인해 대규모 인명 피해가 발생하는 경우가 많다. 따라서 현대 건축물에서는 화재를 완전히 방지하는 것보다 일정 구역 내로 화재를 제한하여 피난 시간을 확보하는 개념이 중요하게 적용된다.

이 역할을 수행하는 것이 방화구획(Fire Compartment) 이다.

방화구획은 「건축법 시행령」과 「건축물의 피난·방화구조 등의 기준에 관한 규칙」에서 설치 대상과 방법을 규정하고 있으며, 건축뿐 아니라 기계·전기·소방 설계까지 동시에 검토해야 하는 대표적인 법정 안전시설이다.

특히 플랜트 및 산업시설은 덕트, 케이블트레이, 각종 배관이 방화벽을 빈번하게 관통하기 때문에 일반 건축물보다 방화구획의 연속성 확보가 더욱 중요하다.

본 글에서는 관련 법령을 기준으로 방화구획의 설치 기준과 실무에서 자주 검토하는 사항을 함께 정리하였다.

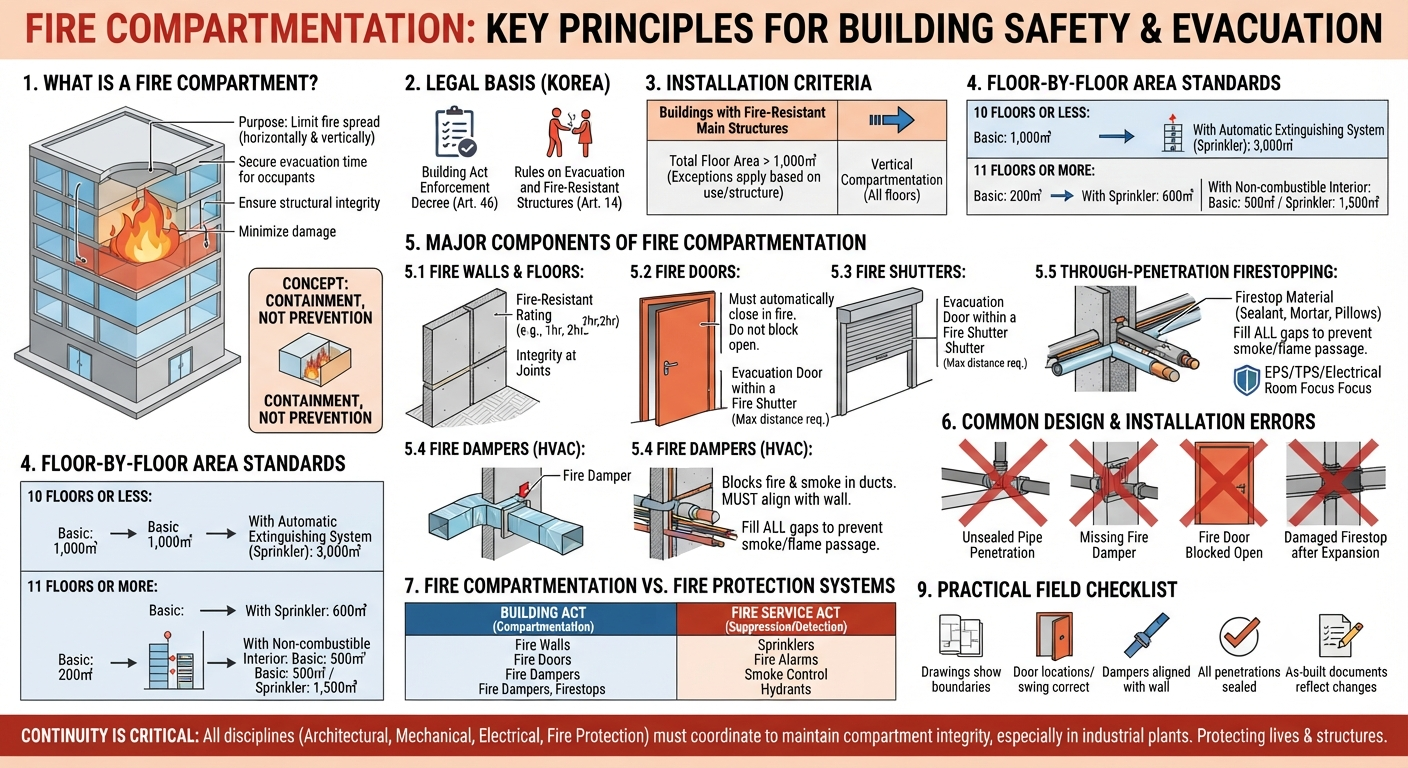

건축물의 방화구획



1. 방화구획의 정의

방화구획이란 화재 발생 시 화염과 연기의 확산을 일정 시간 차단하기 위하여 내화구조의 벽·바닥 및 방화문 등으로 건축물을 구획하는 것을 말한다.

방화구획은 화재를 완전히 막기 위한 시설이 아니라 일정 공간 안으로 화재를 제한하여 다음 목적을 달성하기 위한 설계 개념이다.

• 화재의 수평 및 수직 확산 방지
• 재실자의 피난시간 확보
• 소방대 진입시간 확보
• 주요 구조부의 내화성능 유지
• 화재 피해 범위 최소화

국내 건축법에서는 일정 규모 이상의 건축물에 대해 방화구획 설치를 의무화하고 있다.





2. 관련 법령

방화구획의 설치 기준은 다음 법령을 근거로 한다.

• 건축법 시행령 제46조
• 건축물의 피난·방화구조 등의 기준에 관한 규칙 제14조

실무에서는 규칙 제14조의 면적 기준과 예외 규정을 함께 검토하는 경우가 대부분이다.





3. 방화구획 설치 대상

다음 조건을 만족하는 건축물은 방화구획을 설치하여야 한다.

• 주요구조부가 내화구조 또는 불연재료인 건축물
• 연면적 1,000㎡ 초과

다만 건축물의 용도와 구조에 따라 일부 예외 규정이 적용될 수 있으므로 설계 시 관련 조항을 함께 확인해야 한다.





4. 층별 방화구획 기준

(1) 모든 층

모든 층은 원칙적으로 서로 구획하여 화재가 상·하층으로 확산되지 않도록 하여야 한다.

(2) 10층 이하

기본 기준

• 바닥면적 1,000㎡마다 방화구획 설치

자동소화설비 설치 시

• 3,000㎡까지 완화 가능

(3) 11층 이상

고층부는 피난 및 화재진압이 어렵기 때문에 더욱 엄격한 기준을 적용한다.

기본 기준

• 200㎡마다 방화구획 설치

자동소화설비 설치 시

• 600㎡까지 완화

(4) 불연 마감재 적용 시

11층 이상의 층에서 실내 마감재를 불연재료로 시공한 경우 일부 완화 규정을 적용할 수 있다.

• 기본 : 500㎡
• 자동소화설비 설치 : 1,500㎡

단, 관련 규정에서 정한 적용 조건을 모두 만족하여야 한다.

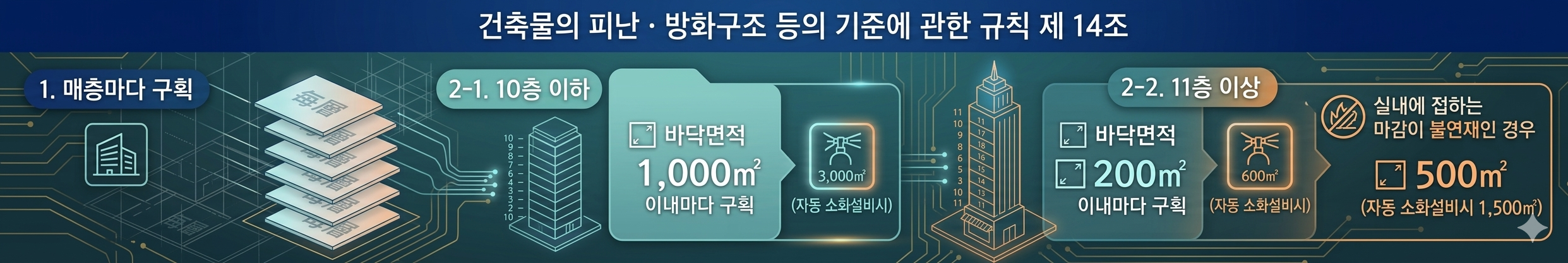

방화구획 세부기준





5. 방화구획을 구성하는 주요 요소

(1) 내화벽

방화벽은 요구되는 내화성능을 확보하여야 하며, 구조체와 접합부까지 동일한 성능을 유지하여야 한다.

벽체 일부만 내화성능을 확보하더라도 접합부에서 화염이 확산되면 방화구획의 기능을 상실하게 된다.



(2) 방화문

방화구획 경계에 설치되는 문은 방화문을 적용한다.

평상시에는 개방 상태로 운영되는 경우에도 화재 발생 시 자동폐쇄장치가 작동하여 반드시 닫혀야 한다.

현장에서는 자동폐쇄장치를 임의로 해제하거나 문을 고정하는 사례가 있으나 이는 방화구획 성능을 저하시키는 대표적인 원인이다.



(3) 방화셔터

대형 개구부에는 방화셔터를 설치하는 경우가 많다.

다만 방화셔터가 내려오면 피난이 불가능하므로 법령에서는 일정 거리 이내에 별도의 피난용 방화문을 설치하도록 규정하고 있다.



(4) 방화댐퍼(Fire Damper)

공조덕트가 방화벽을 통과하는 경우에는 방화댐퍼를 설치하여야 한다.

방화댐퍼는 일정 온도 이상이 되면 자동으로 닫혀 덕트를 통한 화염과 연기의 이동을 차단한다.

실무에서는 댐퍼 설치 자체보다 방화벽 위치와 정확하게 일치하도록 설치되었는지를 반드시 확인해야 한다.

덕트가 방화벽을 관통한 후 일정 거리 떨어진 위치에 설치되면 방화구획 성능을 확보하기 어렵다.



(5) 관통부 내화충전(Fire Stopping)

배관, 케이블트레이, 전선관 등이 방화벽을 관통하는 경우에는 관통부를 내화충전재로 마감하여야 한다.

현장에서는 가장 많은 시공 불량이 발생하는 부분이기도 하다.

특히 EPS실, TPS실, 전기실에서는 여러 설비가 동시에 관통하기 때문에 작은 틈새 하나도 화재와 연기의 이동 경로가 될 수 있다.

실무에서는 성능이 검증된 내화충전 시스템을 적용하고, 인증받은 시공방법을 준수하는 것이 중요하다.

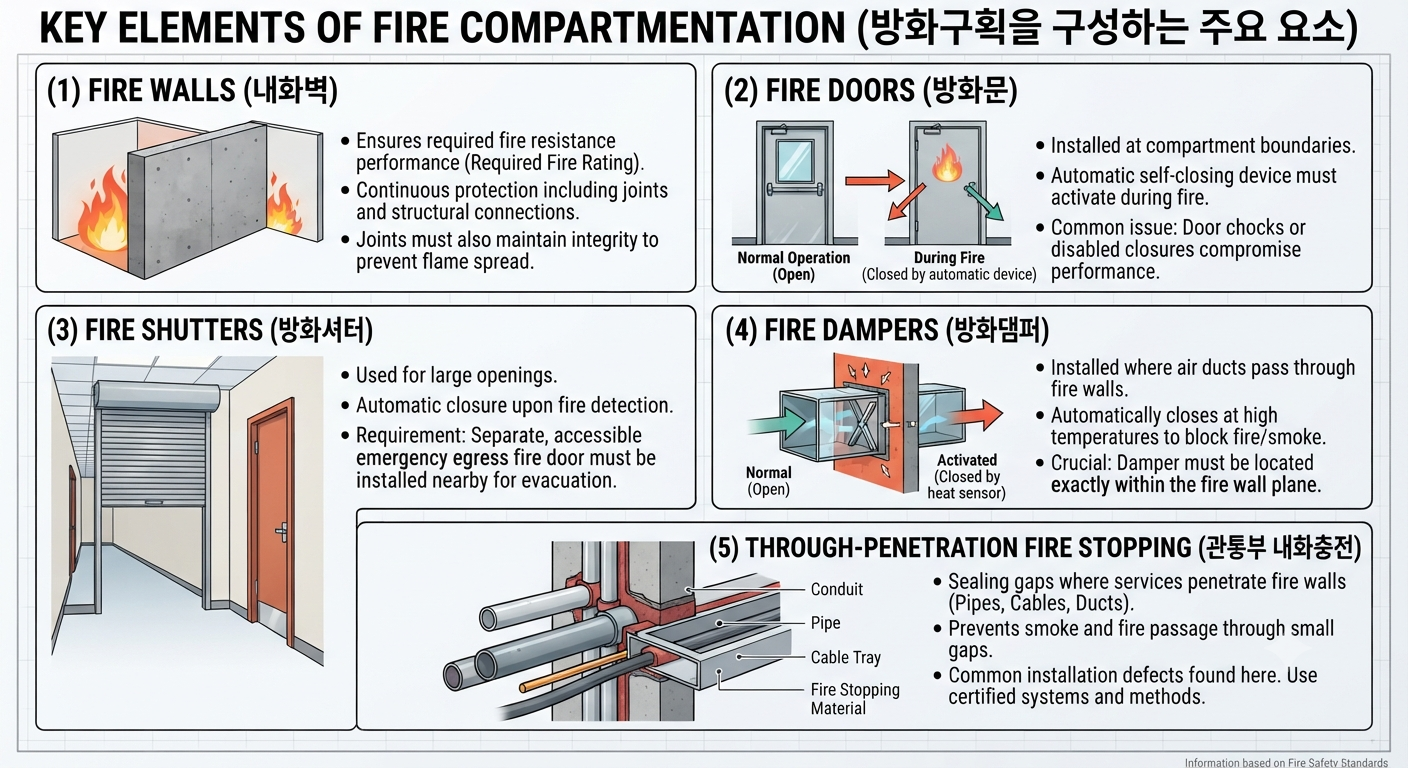

방화구획을 구성하는 주요 요소



6. 방화구획에서 자주 발생하는 설계 오류

실제 설계 및 시공 과정에서는 다음과 같은 문제가 자주 발생한다.

• 방화벽을 관통한 배관의 내화충전 누락
• 케이블트레이 증설 후 방화충전 미시공
• HVAC 덕트 방화댐퍼 누락
• 방화문의 자동폐쇄장치 제거
• 설계 변경 후 방화구획 경계 미수정

이러한 사항은 준공검사 과정에서도 반복적으로 지적되는 항목이다.





7. 방화구획과 소방법의 차이

실무에서는 건축법과 소방법을 혼동하는 경우가 많다.

건축법은 건축물 자체의 구조적인 안전 확보를 목적으로 방화구획을 규정한다.

반면 소방 관련 법령은 화재를 조기에 감지하고 진압하기 위한 설비를 규정한다.

예를 들어 다음과 같이 역할이 구분된다.

건축법	소방 관련 법령
방화벽	스프링클러
방화문	자동화재탐지설비
방화댐퍼	제연설비
내화충전	옥내소화전

실제 프로젝트에서는 두 법령을 동시에 만족하도록 설계가 이루어진다.



8. 플랜트 설계에서 방화구획 검토사항

플랜트 프로젝트에서는 건축보다 설비가 훨씬 많기 때문에 방화구획 검토 범위도 넓어진다.

대표적으로 다음 사항을 확인한다.

• HVAC 덕트 관통부 방화댐퍼 설치
• Pipe Rack 관통부 처리
• Cable Tray 관통부 내화충전
• Utility Pipe 관통부 마감
• EPS·TPS 내부 방화구획 유지
• 방화벽 변경 시 모든 Discipline 도면 동시 수정

특히 EPC 프로젝트에서는 설계 변경이 빈번하게 발생하므로 IFC 도면뿐 아니라 As-Built 도면에서도 방화구획 유지 여부를 재확인하는 절차가 필요하다.

이 과정에서 건축, 기계, 전기, 소방 분야 간의 협의가 이루어지지 않으면 방화구획이 의도하지 않게 훼손되는 사례가 발생할 수 있다.



9. 실무 체크리스트

방화구획 검토 시 다음 항목을 확인하면 대부분의 누락 사항을 예방할 수 있다.

• 방화구획 경계선이 도면에 표시되어 있는가?
• 방화문의 위치와 개폐 방향이 적절한가?
• 방화댐퍼가 방화벽 위치와 일치하는가?
• 모든 배관 및 케이블 관통부에 내화충전이 계획되어 있는가?
• 설계 변경 이후에도 방화구획의 연속성이 유지되는가?
• 시공 상세도가 관련 법령과 성능인정 기준을 만족하는가?



10. 마무리

방화구획은 건축법에서 요구하는 법적 기준인 동시에 화재 시 인명과 구조물을 보호하기 위한 핵심 안전장치이다.

실무에서는 면적 기준만 검토하는 것으로 충분하지 않다. 방화문, 방화댐퍼, 관통부 내화충전 등 모든 구성 요소가 연속적인 방화성능을 유지해야 계획된 안전성을 확보할 수 있다.

특히 플랜트와 산업시설에서는 건축, 기계, 전기, 소방 분야가 동일한 방화구획을 공유하므로 설계 변경과 시공 과정에서도 지속적인 검토가 필요하다.
