[법규] 플랜트 파이프랙(Pipe Rack), 공작물 축조신고 대상일까?

들어가며

플랜트 프로젝트를 하다 보면 이런 의문이 생긴다.

"화공 프로젝트에서는 파이프랙을 공작물 축조신고했는데, 발전 프로젝트에서는 별도 신고 없이 진행했다. 높이가 8m를 넘으면 무조건 신고해야 하는 것 아닌가?"

결론부터 말하면 파이프랙은 높이와 관계없이 건축법령에 신고 대상으로 명시된 공작물이 아니다. 신고 여부는 구조물의 성격과 관할 지자체의 조례로 판단한다.

pipe rack







1. 파이프랙이란?

파이프랙(Pipe Rack)은 공정 설비 사이를 연결하는 배관을 지지하는 철골 구조물이다.

• 기둥과 보로 구성된 철골 프레임 위에 배관과 케이블 트레이 등을 올린다.
• 배관 자중, 내부 유체 하중, 바람·지진 하중을 견디도록 설계한다.
• 사람이 사용하는 공간이 아니라 배관을 지지하는 구조물이라, 일반 건축물과 법적 성격이 다르다.

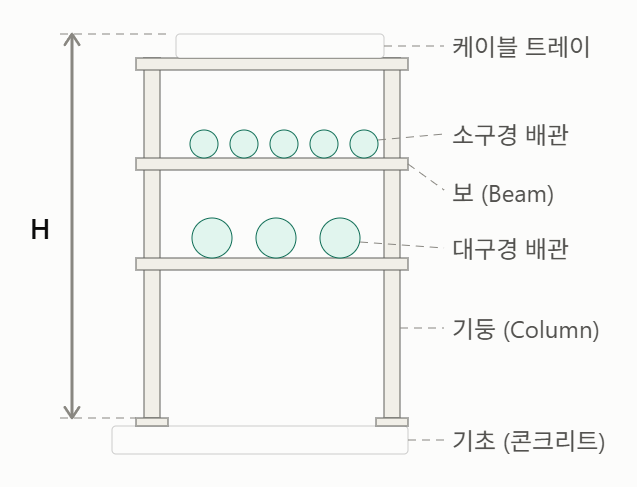

PIPE RACK 개념

Pipe Rack 3D Model





2. 공작물 축조신고란?

건축물은 아니지만 일정 규모 이상의 구조물(공작물)을 건축물과 분리하여 축조할 때는 「건축법」 제83조에 따라 시장·군수·구청장에게 신고해야 한다. 대상의 구체적인 범위는 같은 법 시행령 제118조 제1항이 정한다.

구분	신고 대상 기준
굴뚝	높이 6m 초과
장식탑·기념탑·광고탑·광고판 등	높이 4m 초과
고가수조 등	높이 8m 초과
옹벽·담장	높이 2m 초과
운동시설용 철탑, 주거·상업지역 통신용 철탑 등	높이 6m 초과
기계식·철골 조립식 주차장	높이 8m 이하, 외벽 없는 것 등 법령상 요건 충족
제조시설·저장시설 등	건축조례에서 정하는 시설

위 표는 주요 항목을 요약한 것이다. 항목은 개정될 수 있으므로 국가법령정보센터: 건축법 시행령 제118조에서 현행 원문을 확인해야 한다.







3. 핵심: 파이프랙은 이 목록에 없다

표를 다시 보면 "파이프랙"이라는 명칭은 어디에도 없다. 그래서 "철골 구조물이니 신고 대상", "목록에 없으니 신고 불필요"라는 판단은 모두 성급하다.



검토 여지가 남는 부분: 조례 위임 항목

시행령 제118조는 건축조례로 정하는 제조시설·저장시설 및 이와 비슷한 시설도 신고 대상으로 포함한다.

• 파이프랙이 제조시설의 일부로 계획된 것이라면 이 항목으로 검토할 여지가 있다.
• 단순 배관 지지 구조물이라면 해당하지 않는다고 볼 여지도 있다.
• 어느 쪽이든 지자체 조례가 제조시설·저장시설의 범위를 어떻게 정했는지에 따라 결과가 달라진다.

즉 "법에 있다/없다"가 아니라 **”조례와 구조물의 성격에 비추어 해당하는가"**의 문제다.



(TIP) 법규상 공작물에 대한 규정이 폭넓게 인정됨에 따라, 지자체별로 해석되는 기준이 다른 대표적인 ITEM 이 PIPE RACK 이다. 따라서, 프로젝트 수행 전 지역 인허가 협력사와 사전 협의를 반드시 하도록 한다.

(필요시, 인허가 용역을 별도 발주 하여 선진행하는 것을 추천한다)







4. "철탑과 비슷하니 6m 넘으면 신고 대상?"에 대한 의문

시행령에는 높이 6m를 넘는 철탑 항목이 있어서, 파이프랙을 "그 밖에 이와 비슷한 것"으로 볼 수 있지 않느냐는 의견이 있다. 하지만 이 논리에는 한계가 있다.

• 해당 항목은 철탑 일반이 아니라 운동시설용 철탑과 주거·상업지역의 통신용 철탑이 기준이다.
• 파이프랙은 용도(배관 지지)와 형태(수평으로 길게 이어지는 가구식 프레임)가 모두 다르다.
• 통신용 철탑은 주거·상업지역이 조건인데, 플랜트 부지는 대개 공업지역이나 산업단지다.
• 법제처 유권해석에서도 "그 밖에 이와 비슷한 것"은 열거 항목과 성격이 같아야 포함되는 쪽으로 판단한 사례가 있다. (높이 5m를 넘지 않는 태양광 발전설비는 해당 항목에 포함되지 않는다고 본 사례)

따라서 법리상 철탑 유사 구조물로 보아 6m 초과를 신고 대상으로 판단하기는 어렵다. 다만 지자체가 보수적으로 해석해 신고를 요구하는 경우는 있을 수 있으며, 이때는 철탑 항목이 아니라 조례 위임 항목이나 지자체 실무 지침을 근거로 드는 경우가 많다.



(TIP) 상기 해석은 일반적인 해석이며, 일부 지역의 경우, 해당 규정을 근거로 PIPE RACK 의 공작물 축조신고 대상을 선정하는 경우도 있다.







5. 8m의 정체: 신고 대상 기준이 아니라 첨부서류 기준

「건축법 시행규칙」 제41조는 공작물축조신고서에 첨부할 서류를 다음과 같이 정한다.

첨부 서류	적용
공작물 배치도	모든 신고
공작물 구조도	모든 신고
구조안전 및 내진설계 확인서	높이 8m 이상 공작물인 경우
공작물 내풍설계 확인서	높이 8m 이상 공작물인 경우

그리고 허가권자는 신고를 받으면 공작물의 구조 안전 점검표를 작성·검토한 뒤 신고필증을 발급한다. 또한 건축허가를 신청할 때 공작물 신고 사항을 함께 제출했다면 별도의 공작물축조신고서 제출은 생략된다.

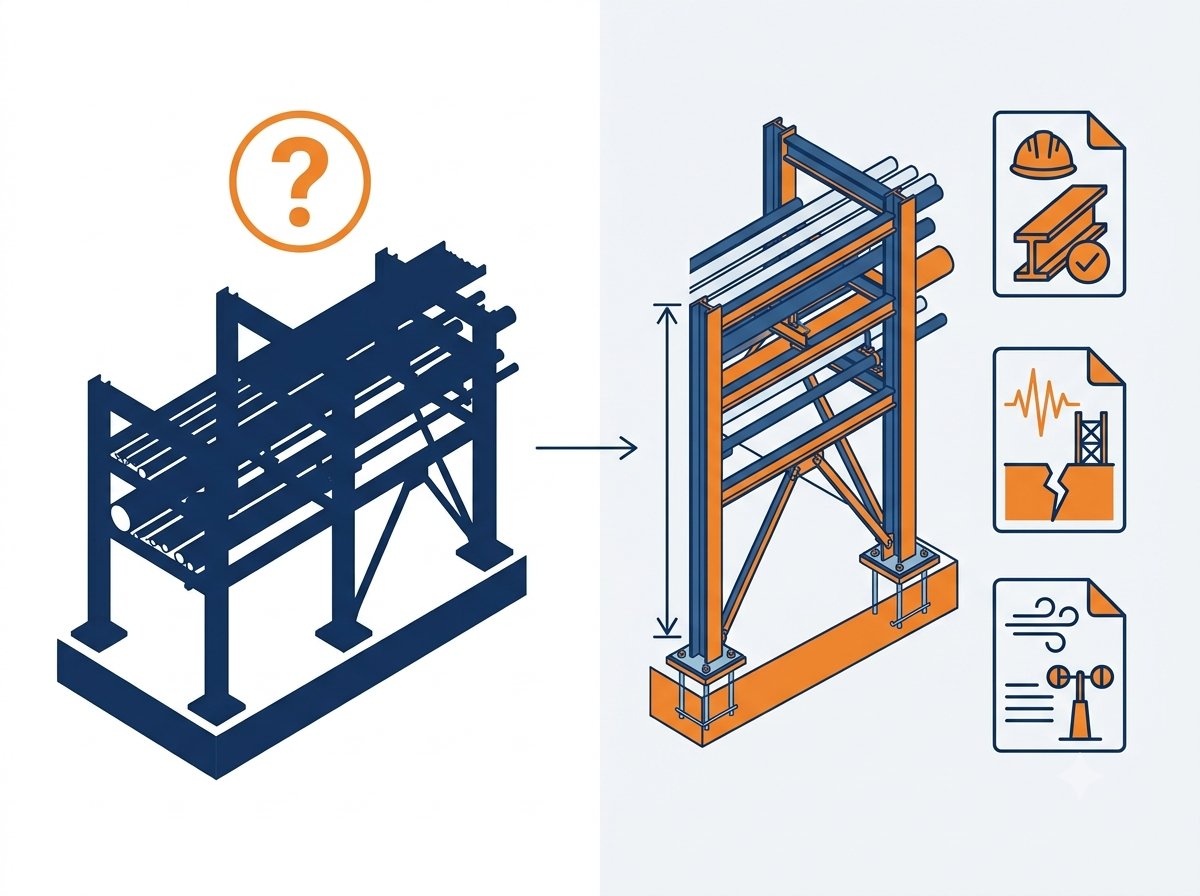

구조안전 확인서 및 내풍설계 확인서 제출 기준

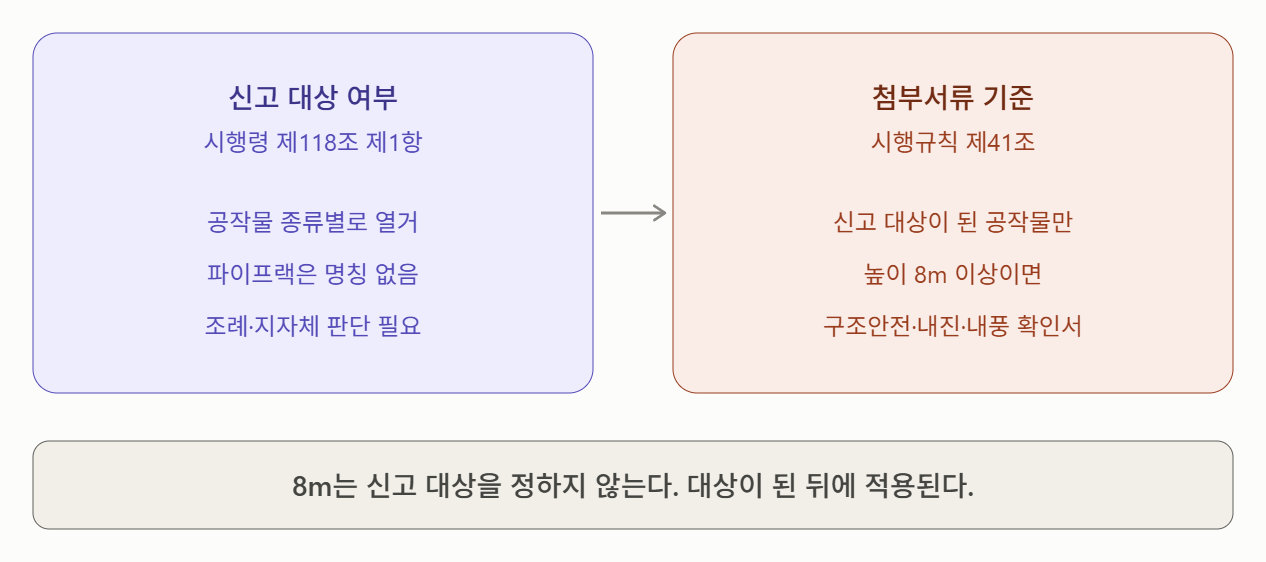

두 개념을 혼동하지 말자

구분	근거	의미
신고 대상 여부	시행령 제118조 제1항	공작물 종류별로 열거, 파이프랙은 명칭 없음
8m 이상	시행규칙 제41조	이미 신고 대상인 공작물에 구조안전·내진·내풍 확인서 첨부

• ❌ “8m 넘는 파이프랙은 신고 대상이다.”
• ✅ "신고 대상으로 판단되는 파이프랙은, 높이 8m 이상이면 구조안전·내진·내풍 확인서를 첨부해야 한다."

공작물 높이 8m 의 의미



(TIP) 상기 내용과 같이, 6m, 8m 등 여러 규정이 있고, 해당 규정은 각 지자체별로 각각의 해석이 다를 수 있다. 무엇이 맞다 틀리다라고 규정할 수 없으며, 각 지자체별 여건 및 산업 구조 등에 따라 규정이 달라질 수 있다는 점을 중요하게 봐야 한다.







6. 판단 순서 한눈에 보기

1. 신고 대상 판단: 시행령 제118조 어느 항목(또는 조례 위임 항목)에 해당하는지 확인한다.
2. 신고서 제출: 해당하면 공작물축조신고서와 배치도, 구조도를 제출한다. 건축허가에 함께 포함되면 별도 신고서는 생략될 수 있다.
3. 높이 확인: 8m 이상이면 구조안전·내진설계 확인서와 내풍설계 확인서를 추가로 첨부한다.

신고 대상이 아닌 경우에도 구조설계와 구조계산은 별도로 수행해야 한다. 법적 제출 의무와 설계 의무는 다른 문제다.

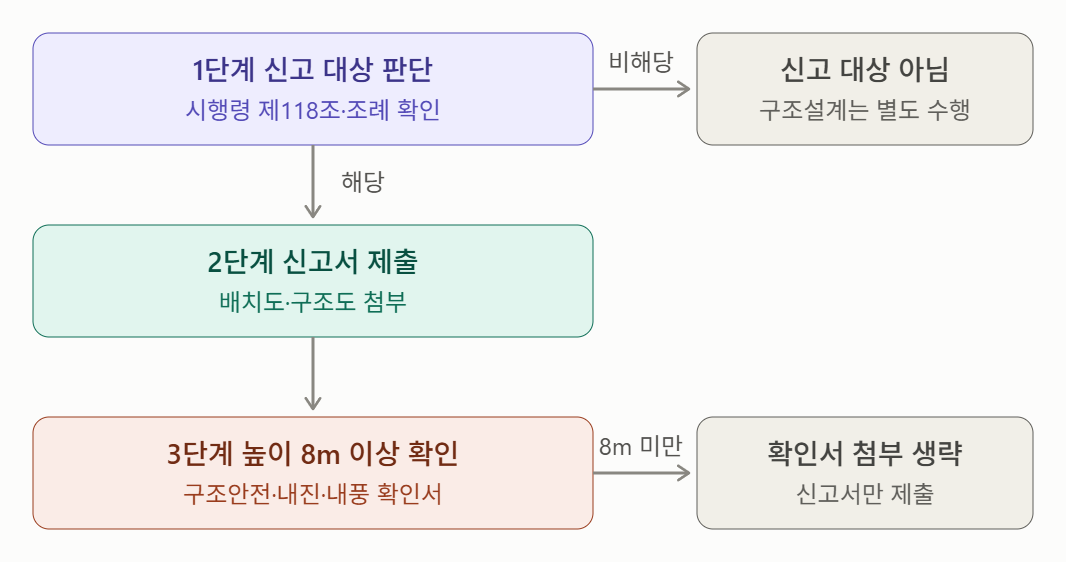

공작물 축조신고 관련 판단 순서







7. 화공 프로젝트와 발전 프로젝트, 왜 다르게 진행됐을까?

• 화공 프로젝트: 파이프랙을 공작물 축조신고 대상으로 분류해 진행한 경우가 많다.
• 발전 프로젝트: 별도 신고 없이 진행한 경우도 있다.

이를 "화공은 대상, 발전은 비대상"으로 일반화할 수는 없다. 시설 종류보다는 다음 요인에서 차이가 생겼을 가능성을 먼저 봐야 한다.

1. 프로젝트에 적용된 인허가 기준
2. 관할 지자체의 판단과 조례
3. 파이프랙이 건축허가에 포함되어 함께 검토되었는지 여부

실제 원인은 해당 프로젝트의 인허가 자료를 확인해야 알 수 있다.

흔히 빠지는 함정

• ❌ "화공에서 신고했으니 발전에서도 무조건 신고한다."
• ❌ "발전에서 신고 안 했으니 화공에서도 생략해도 된다."
• ❌ "높이가 8m를 넘으니 당연히 신고 대상이다."

모두 과거 관행이나 단일 숫자 기준으로 현재 프로젝트를 판단한다는 같은 문제가 있다.



(TIP) 프로젝트의 특성상 화공 프로젝트의 경우, 대부분의 구조물이 PIPE RACK 이고, 발전 프로젝트의 경우, PIPE RACK 보다는 발전 시설물이 대부분의 구조물을 차지 한다.

특히, 여수, 대산 과 같이 대단위 석유화학단지가 위치한 지자체의 경우, PIPE RACK 이 공작물에 포함되지 않을 경우, 세금 수입 등의 큰 영향이 있을 수 있다. (이는 여러 화공 및 발전 PJT 수행 경험에 근거한 추정임을 밝힌다)

따라서, 해당 지역에서는 PIPE RACK 을 공작물 축조신고 대상으로 규정하여 관리하고 있으며, 발전 PJT 의 경우, 도심지에 위치하는 경우가 많아, PIPE RACK 등과 같은 미확정적이고, 규모가 작은 구조물의 경우, 공작물 축조신고 대상에서 제외하는 경우가 많다.

이와 같이, 지역 및 프로젝트 특성별로 공작물 축조 신고 대상이 달라질 수 있다는 점을 명확히 인지하고 업무를 수행해야 한다.







8. 설계 단계 실무 체크리스트

신고 여부는 상세설계가 끝난 뒤가 아니라 기본설계 또는 인허가 검토 단계에서 확인하는 것이 효율적이다. 뒤늦게 알게 되면 확인서류 준비와 일정 조정이 한꺼번에 몰린다.

1. 구조물 목록 작성: 파이프랙의 위치, 규모, 높이, 구조 형식을 정리한다.
2. 관할 지자체 기준 확인: 건축조례와 공작물 축조신고 적용 기준을 확인한다.
3. 인허가 담당자 협의: 용도와 구조를 설명하고 신고 대상 여부를 확인한다.
4. 설계 범위 확정: 신고 대상이면 구조안전·내진·내풍 확인서(8m 이상), 도면 등 필요 서류와 제출 주체를 정한다.
5. 인허가 일정 반영: 신고 여부와 제출 일정을 프로젝트 인허가 계획에 반영한다.

지자체 문의 요령

"파이프랙이 신고 대상인가요?"라고만 물으면 담당자도 일반론으로 답할 수밖에 없다. 아래 내용을 함께 제시하자.

• 배관 지지용 철골 구조물이라는 점
• 높이, 폭, 길이 등 규모 (최상단 기준 높이)
• 건축물과 독립된 구조물인지 여부
• 설치 목적과 소속 시설
• 신고 대상이라면 어느 조항에 근거하는지

문의 예시: “○○ 플랜트 부지 내에 공정 배관 지지를 위한 독립 철골 구조물(높이 약 ○m, 폭 ○m, 길이 ○m)을 설치할 예정입니다. 건축물과 분리된 구조이며, 제조시설의 배관을 지지하는 용도입니다. 공작물 축조신고 대상에 해당하는지, 해당한다면 근거 조항과 구조안전 관련 제출서류를 알려주시기 바랍니다.”

답변은 공문이나 민원 답변 등 서면으로 남겨 두면 이후 설계 범위 확정과 발주처 협의의 근거 자료로 쓸 수 있다.



(TIP) 상기에는 답변을 공문이나 민원 답변으로 받는다고 하였으나, 실제 업무에서는 그런 경우가 거의 (0.01%) 없으며, 필자가 본 어떤 공무원도 답변을 공문이나, 메일 등 과 같이 서면으로 송부한 적은 없다.

대면 또는 지역 인허가 협력사를 통하여 협의 하는 경우가 대부분임으로, RISK 가 높은 인허가 인 경우, 보수적으로 접근하는 방식을 추천 한다.

다만, 지역 인허가 협의시, 국토교통부 질의 회신 내용 등을 근거로 하여 협의할 경우, 협상력이 높아질 수 있으므로, 협의 전 사전 준비를 철저히 해야 하며, 특히 필요로 하는 질의 회신 내용이 없을 경우, 국토부 질의 회신을 추가하여, 답변 접수 후, 지역 인허가 업체측과 협의 하는 것도 좋은 방법이다.







9. 자주 묻는 질문

Q. 높이 8m가 넘는 파이프랙은 무조건 신고 대상인가요?
A. 아니다. 8m는 신고 대상 기준이 아니라, 신고 대상 공작물에 구조안전·내진·내풍 확인서를 첨부하는 기준이다. 신고 대상 여부는 조례와 구조물의 성격으로 따로 판단한다.



Q. 철탑과 비슷하니 6m 넘으면 신고해야 하나요?
A. 철탑 항목은 운동시설용과 주거·상업지역 통신용으로 한정되어 있어 파이프랙에 유추 적용하기 어렵다.



Q. 신고 대상이 아니면 구조검토는 안 해도 되나요?
A. 아니다. 신고 의무와 별개로 구조설계와 구조계산은 수행해야 한다.



Q. 건축허가를 받으면 별도로 신고하지 않아도 되나요?
A. 건축허가 신청 때 공작물 신고 사항을 함께 제출했다면 별도 신고서 제출이 생략된다. 다만 파이프랙이 실제로 건축허가 범위에 포함되었는지는 인허가 담당자에게 확인해야 한다.







정리

• 파이프랙은 시행령 제118조에 명칭이 직접 열거된 공작물이 아니다.
• 신고 여부는 구조물의 형태와 용도, 건축허가와의 관계, 관할 지자체 조례로 판단한다. 철탑 항목을 유추 적용하는 데는 한계가 있다.
• 8m 이상은 신고 대상 기준이 아니라, 신고 대상 공작물에 구조안전·내진설계 확인서와 내풍설계 확인서를 첨부하는 기준이다 (시행규칙 제41조).
• 화공·발전의 관행을 서로 적용하지 말고 구조물별로 판단한다.
• 실무 원칙은 하나다. 기본설계 단계에서 관할 지자체에 신고 대상 여부와 근거 조항을 확인하고, 그 결과를 설계 범위와 인허가 일정에 반영한다.





※ 이 글은 실무 경험과 공개된 법령 조문을 바탕으로 정리한 일반적인 검토 방법이며, 개별 프로젝트의 법적 판단을 대신하지 않습니다. 법령은 개정될 수 있고 지자체별 조례와 해석이 다르므로, 실제 적용 시에는 국가법령정보센터의 현행 조문과 관할 지자체 인허가 담당자의 답변을 확인하시기 바랍니다.
