[토목] 마이크로 파일 (Micro Pile) 공법의 기술적 특성 및 시공 관리 방안

1. 개요 및 검토 배경

플랜트 설계 및 도심지 건설 현장에서 지반의 지지력이 부족하거나, 협소한 공간으로 인해 대형 말뚝 시공이 불가능한 경우 마이크로 파일(Micro Pile) 공법은 가장 먼저 검토되는 대안 중 하나이다. 최근 건축물 하중 증가와 더불어 증축, 보강 공사가 빈번해지면서 마이크로 파일의 설계 적용 사례가 급격히 증가하고 있다.

이번 글에서는 플랜트 설계 실무자의 관점에서 마이크로 파일의 원리, 공학적 특징, 그리고 설계 및 시공 시 반드시 검토해야 할 실무 포인트들을 기술적으로 정리하고자 한다.

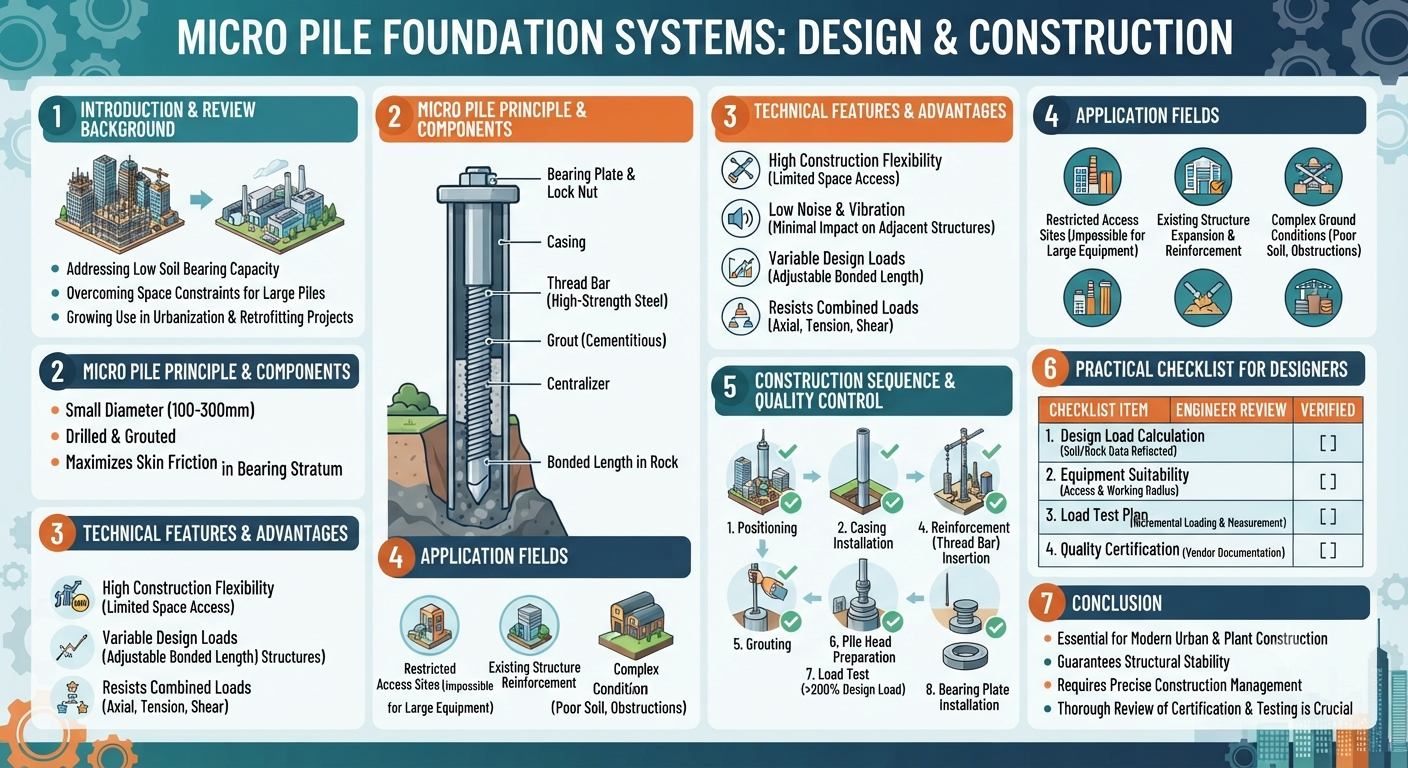

마이크로 파일 기초 system

2. 마이크로 파일(Micro Pile) 공법의 원리 및 구성

마이크로 파일은 직경 100~300mm의 소구경 말뚝으로, 지반을 천공한 뒤 고강도 강재(Thread Bar)를 삽입하고 시멘트 그라우팅을 주입하여 지반과 말뚝을 일체화하는 공법이다.

이 공법의 핵심은 지지층(암반)과 말뚝 사이의 주면 마찰력(Skin Friction)을 극대화하는 데 있다. 연약지반을 관통하여 견고한 암반에 정착함으로써, 말뚝 자체가 가진 고강도 강재의 인장·압축 저항력과 지반의 지지력을 결합하여 구조적 안정성을 확보하는 구조다.

주요 구성 요소는 다음과 같이 정의된다.

• THREAD BAR(강봉): 하중을 직접적으로 부담하는 핵심 인장재 및 압축재.
• CASING: 천공 시 지반 붕괴를 방지하는 임시 또는 영구적 금속관.
• BEARING PLATE: 상부 기초 구조체로 하중을 전달하는 베이스 플레이트.
• LOCK NUT: 베어링 플레이트와 강봉을 견고하게 체결하는 고정 장치.
• CENTRALIZER(간격재): 천공 홀 중앙에 강봉이 위치하도록 유도하여 그라우트의 균일한 충전을 보장(통상 3m 간격 설치).
• COUPLER: 설계 심도에 따라 강봉의 길이가 길어질 경우 이를 연결하는 기계적 이음재.

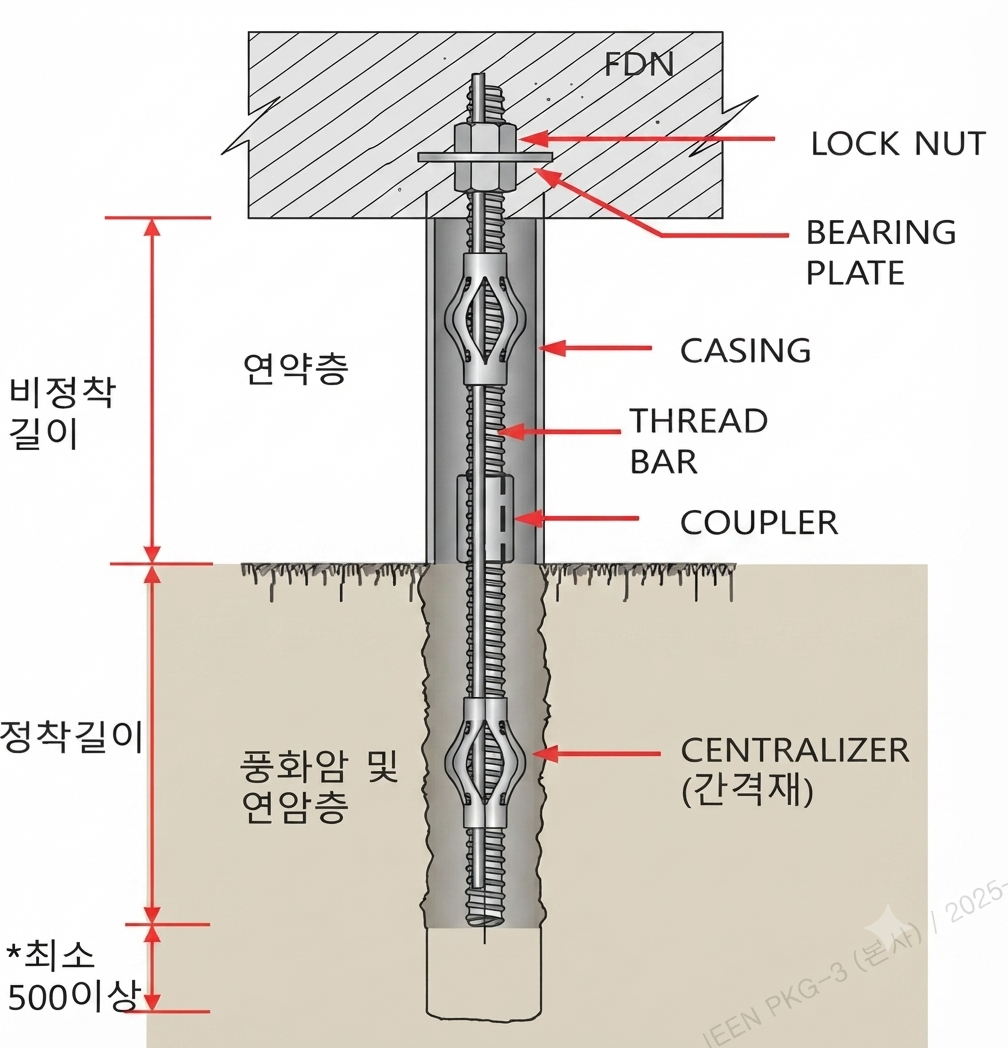

마이크로 파일 구성

3. 기술적 특징 및 장점



마이크로 파일 공법은 다음과 같은 공학적 이점으로 인해 도심지 및 플랜트 현장에서 선호된다.

1. 높은 시공 유연성: 소형 천공 장비를 사용하므로 대형 장비 진입이 어려운 협소 공간 및 기존 구조물 하부에서도 시공이 가능하다.
2. 주변 구조물 영향 최소화: 저소음·저진동 공법으로 시공되어 도심지 인접 건물의 균열이나 부동침하 문제를 획기적으로 줄일 수 있다.
3. 설계 하중의 가변성: 지반 조사 결과에 따라 정착 길이(Bonded Length)를 조절하여 현장 상황에 맞는 최적의 설계 하중 산출이 가능하다.
4. 복합 하중 저항: 고강도 강재를 사용함으로써 수직 압축력은 물론, 인장력 및 횡력에 대한 저항 능력이 우수하다.



4. 적용 분야



다음과 같은 조건에 직면한 설계자는 마이크로 파일 적용을 우선 검토해야 한다.

• PHC 파일 등 대형 항타 장비 접근이 물리적으로 불가능한 제한적 현장.
• 기존 구조물 증축 또는 보수 보강을 위해 기초 일체화가 필요한 경우.
• 불량 지반 또는 지하 매설물이 많아 굴착 효율이 저하되는 복잡한 지반 조건.



5. 마이크로 파일 시공 단계 및 공정 관리



시공 품질은 곧 구조물의 안전과 직결된다. 현장에서는 아래 8단계 공정을 엄격히 관리해야 한다.

단계	공정명	주요 관리 사항
1	위치 선정	도면 좌표에 따른 정확한 측량 및 표식
2	케이싱 근입	공벽 유지를 위한 수직도 관리
3	내부 천공	설계 깊이까지의 확실한 천공 완료
4	강봉 삽입	이물질 혼입 방지 및 중앙 배치 확인
5	그라우팅 주입	배합비 준수 및 공극 없는 충전 확인
6	두부 정리	이물질 제거 및 정착부 마감
7	재하시험	설계 하중의 200% 이상 확인 (품질 보증)
8	지압판 설치	하중 분산을 위한 수평도 확보

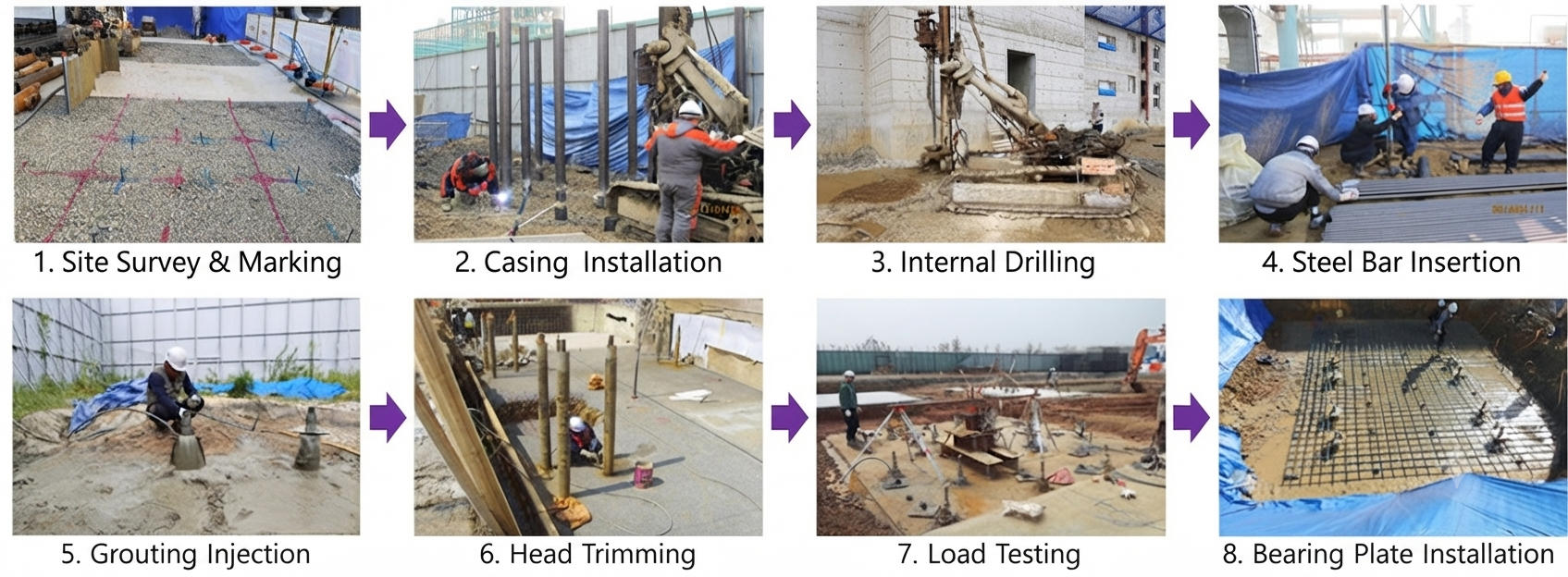

마이크로 파일 시공 순서

6. 설계 엔지니어를 위한 실무 CHECK LIST



많은 프로젝트에서 공법의 잘못된 선정이나 자재 품질 확인 미흡으로 공기 지연이 발생한다. 특히 발주처가 저가 업체를 선정할 경우, 품질 인증 서류나 실물 시험 데이터를 확보하지 못해 큰 낭패를 보는 경우가 있다.

설계 엔지니어는 공급사 선정 단계에서 반드시 아래 사항을 문서로 확인해야 한다.

• 품질인정서 보유 여부: 해당 현장 지반 조건에 적합한 인증을 보유했는가?
• 실물모형시험(Full-scale Load Test) 수행 여부: 이론값이 아닌 실제 시공 조건에서의 지지력 데이터를 확보했는가?
• Vendor 제출 자료 검토: 제출된 인증서가 단순히 일반 불연 샌드위치 패널 등 타 자재의 인증서가 아닌지 교차 검증 필요.
• 운영지침 개정 사항 확인: 관련 법규는 수시로 변경되므로 최신 국토교통부 고시 및 건설기술연구원 운영지침을 반영했는가?

확인 항목	엔지니어 검토 의견	확인 여부
설계 하중 산출 근거	지반 주상도 및 암반 강도 데이터 반영	□
시공 장비 적합성	현장 진입로 및 작업 반경 검토	□
재하시험 계획	단계별 하중 증가 및 침하량 측정 계획	□
품질 인증 관리	해당 공법의 품질인정 범위 확인	□



7. 결론



마이크로 파일 공법은 단순한 지반 보강 기술을 넘어, 현대 플랜트 및 건축 설계에서 구조적 안정성을 확보하는 필수적인 기술이다. 강재의 고강도 특성과 지반의 마찰력을 극대화하는 이 공법은 도심지 건설의 제약을 극복할 수 있는 가장 신뢰할 만한 대안이다.

다만, 공법의 특성상 정밀한 시공 관리가 수반되어야 하며, 설계 단계에서부터 품질 인증 및 현장 실증 자료를 철저히 검토하는 것이 필수적이다. 향후 프로젝트 수행 시 위 체크리스트를 바탕으로 실무에 적용한다면, 공기 단축 및 품질 향상이라는 두 마리 토끼를 모두 잡을 수 있을 것이다.
