[토목] Point Foundation(PF) 공법의 원리와 적용 기준, PHC파일과의 차이점

연약지반에서 경제성과 침하 안정성을 동시에 확보하기 위한 새로운 기초공법

건축물과 플랜트 시설의 구조 안전성은 상부 구조물뿐 아니라 기초에서 결정된다. 동일한 구조물이라 하더라도 지반 조건에 따라 기초 형식은 크게 달라지며, 연약지반에서는 구조물의 장기 침하와 부등침하를 방지하기 위한 적절한 지반보강 기술이 필수적으로 요구된다.

전통적으로 연약지반에서는 PHC 파일기초 또는 치환공법이 가장 많이 적용되어 왔다. 그러나 모든 현장에서 깊은 지지층까지 파일을 시공하는 것이 반드시 경제적인 것은 아니다. 특히 저층 건축물이나 지하주차장, 물류센터와 같이 상대적으로 설계하중이 크지 않은 구조물에서는 과도한 지지력을 확보하기 위해 많은 공사비가 투입되는 사례가 빈번하게 발생한다.

이러한 배경에서 개발된 공법이 Point Foundation(PF) 공법이다. PF 공법은 필요한 지지력을 확보하면서도 장기 침하를 효과적으로 제어하는 것을 목표로 개발된 복합지반 개량공법으로, 저하중 구조물의 경제성과 시공성을 동시에 향상시키기 위한 대안 공법으로 활용되고 있다.

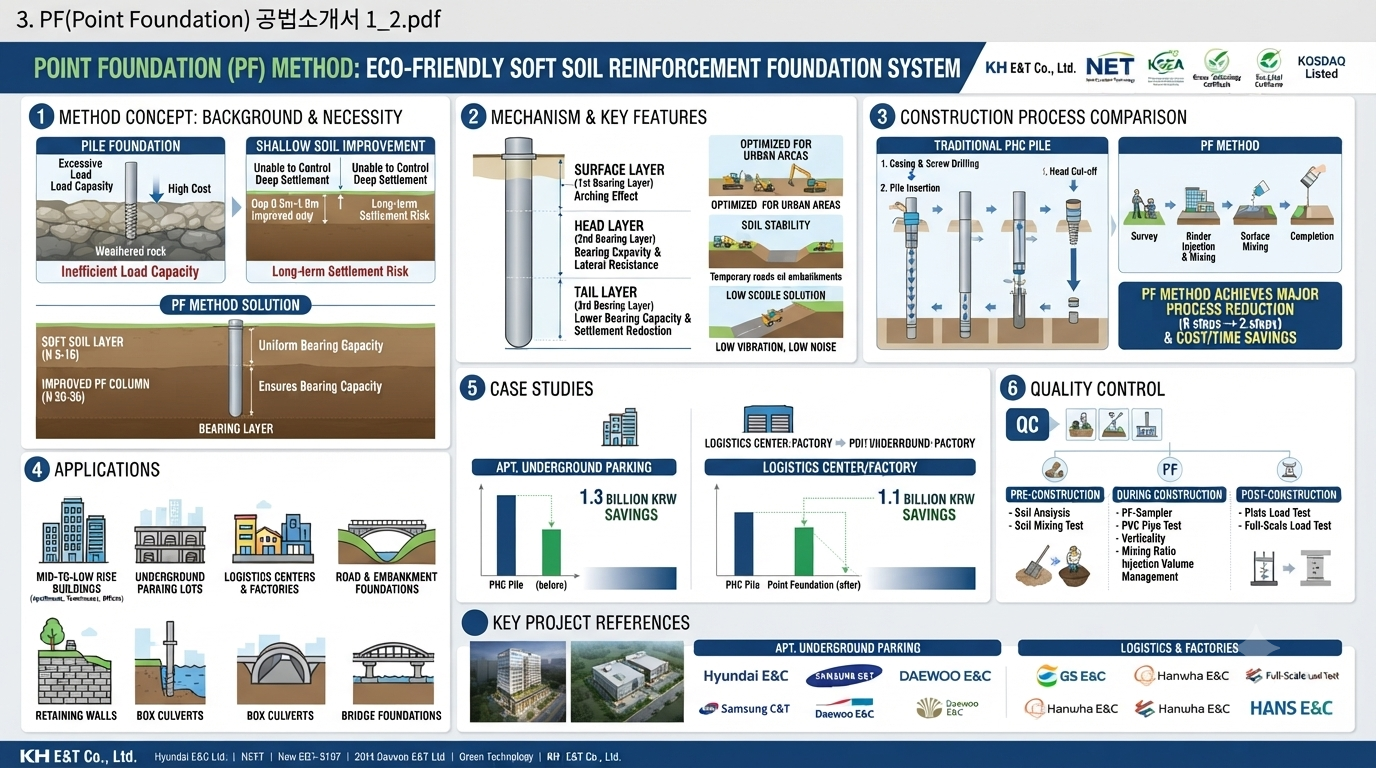

PF 공법

1. 기존 기초공법의 한계

연약지반에서 가장 널리 적용되는 공법은 크게 두 가지로 구분된다.

• PHC 파일기초
• 표층 치환공법

두 공법 모두 충분한 적용 실적을 가지고 있지만 적용 조건에 따라 명확한 한계가 존재한다.



1) PHC 파일기초

PHC 파일은 구조물 하중을 풍화암 또는 암반층까지 전달하여 높은 지지력을 확보하는 대표적인 심층기초이다.

그러나 저층 건축물에서도 동일한 방식으로 깊은 지지층까지 파일을 시공할 경우 실제 요구되는 하중보다 훨씬 큰 지지력을 확보하게 된다.

즉,

• 과도한 파일 길이
• 대형 장비 사용
• 긴 공사기간
• 높은 시공비

등이 발생하여 경제성이 떨어질 수 있다.

(실무 TIP : 현장 여건등에 따라, 시공 장비가 반입되지 못할 경우가 발생할 수 있다)



2) 치환공법

치환공법은 상대적으로 간단한 시공이 가능하며 공사비도 낮은 편이다.

그러나 일반적으로 약 0.5~1.0m 정도의 표층만 개량하기 때문에 하부 연약층에서 발생하는 장기 침하를 충분히 억제하기 어렵다.

특히 장기간 사용되는 산업시설이나 물류센터에서는 이러한 침하가 바닥 균열, 배수 불량, 유지관리 비용 증가로 이어질 가능성이 존재한다.

(실무 TIP : 공기가 짧고, 공사비가 낮아 많이 적용하나, 플랜트와 같이 침하 등의 LEVEL 변경이 문제가 될 수 있는 현장에서는 적용을 지양하고 있다)

3) 기존 공법 비교

구분	PHC 파일	치환공법
지지력	매우 우수	보통
침하 억제	우수	제한적
경제성	낮음	높음
공사기간	김	짧음
저층 구조물 적용성	경제성 불리	침하 관리 한계

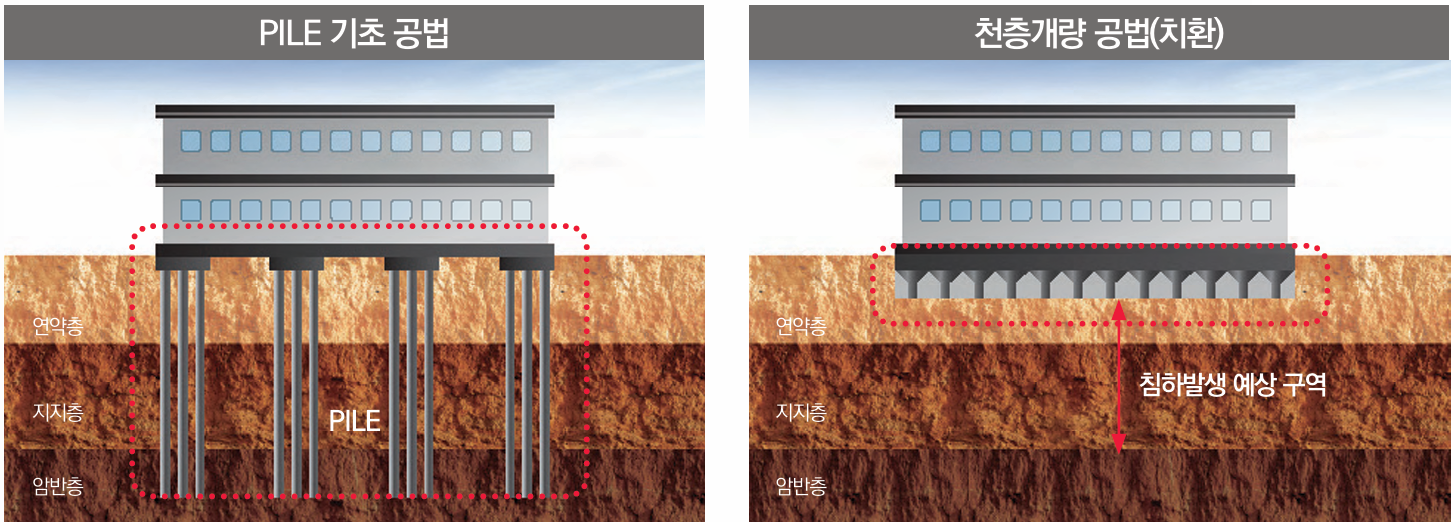

파일 기초와 치환공법 비교



2. PF(Point Foundation) 공법이란

PF(Point Foundation) 공법은 연약지반 내부에 국부적인 개량체(Point)를 형성하여 지반의 지지력을 증가시키고 침하를 제어하는 복합지반 개량공법이다.

기존 파일기초처럼 모든 하중을 깊은 암반으로 전달하는 방식이 아니라, 구조물 하중이 실제로 분산되는 범위를 고려하여 필요한 심도까지만 지반을 개량하는 것이 핵심 개념이다.

즉, 구조물이 요구하는 지지력을 초과하여 확보하는 것이 아니라, 필요한 만큼의 지지력과 침하 성능을 확보하는 방향으로 설계된다.

이는 최근 건설 분야에서 중요하게 고려되는 성능기반 설계(Performance Based Design)의 개념과도 일치하는 접근 방식이라 할 수 있다.



3. PF 공법의 지지 메커니즘

PF 공법은 단순히 지반을 굳히는 기술이 아니다.

상부에서 전달되는 하중을 여러 단계의 개량체를 통해 분산시키는 것이 핵심 원리이다.

공법 소개 자료에서는 이를 다음과 같이 설명하고 있다.

• 1차 지지층 : 표층 개량
• 2차 지지층 : Head
• 3차 지지층 : Tail

각 개량체는 서로 다른 역할을 수행한다.

① 표층 개량

상부 슬래브 하중을 넓게 분산시키며 아칭효과(Arching Effect)를 형성한다.

② Head

주요 하중을 지지하며 수평 변위를 억제한다.

③ Tail

하부 지반까지 응력을 전달하여 장기 침하를 감소시키는 역할을 수행한다.

이와 같은 다단계 지지 메커니즘을 통해 기존 표층 치환공법보다 높은 안정성을 확보하면서도, 파일기초보다 경제적인 시공이 가능하도록 설계되었다.

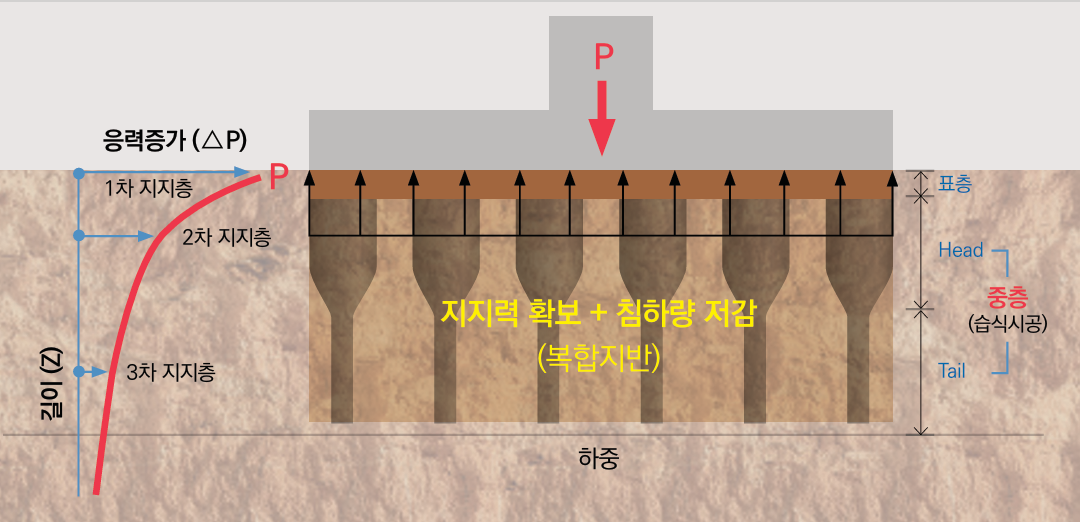

응력 전달 메커니즘



4. PF 공법의 적용 대상

PF 공법은 모든 구조물에 적용되는 것은 아니다.

공법 자료에서는 설계하중 약 50~400kN/㎡ 이하의 구조물을 주요 적용 대상으로 제시하고 있다.

대표적인 적용 사례는 다음과 같다.

적용 대상	활용 사례
공동주택	지하주차장
공장	바닥기초
물류센터	슬래브 기초
근린생활시설	독립기초
BOX 구조물	토목 구조물
옹벽	배면 연약지반
철도 성토	지반보강
우수관거	기초 안정화

또한 국내 다수의 공동주택, 공장, 물류센터, 토목구조물 등에 적용되어 시공 실적을 확보한 것으로 소개되고 있다.

(실무 TIP : PHC 파일 시공을 위한 대형 장비가 반입되기 어려운 현장 여건을 고려할 때, 적용을 고민할 수 있다)



5. PF 공법과 PHC 파일기초의 차이

PF(Point Foundation) 공법은 종종 PHC 파일기초의 대체 공법으로 언급되지만, 두 공법은 지지 메커니즘과 적용 목적에서 근본적인 차이가 존재한다.

PHC 파일은 구조물 하중을 암반 또는 풍화암층과 같은 견고한 지지층까지 직접 전달하는 심층기초이다. 따라서 매우 큰 하중을 안정적으로 지지할 수 있으며, 고층 건축물이나 대형 플랜트 시설과 같이 높은 구조적 안정성이 요구되는 경우에 적합하다.

반면 PF 공법은 일정 깊이의 지반을 복합적으로 개량하여 구조물 하중을 넓게 분산시키는 방식이다. 즉, 깊은 지지층에 의존하지 않고 지반 자체의 강성을 향상시켜 필요한 지지력을 확보한다.

이러한 차이로 인해 동일한 연약지반이라 하더라도 구조물의 규모, 설계하중, 경제성을 종합적으로 검토하여 적절한 공법을 선정해야 한다.



1) PF 공법과 PHC 파일 비교

구분	PF 공법	PHC 파일
기초 형식	복합지반 개량	심층 파일기초
하중 전달 방식	개량지반 분산	암반 직접 전달
적용 하중	중·저하중 구조물	중·대하중 구조물
시공 장비	천공장비 중심	파일 항타기 또는 압입기
공사기간	비교적 짧음	상대적으로 길음
소음·진동	낮음	비교적 큼
경제성	우수	구조물 규모에 따라 증가

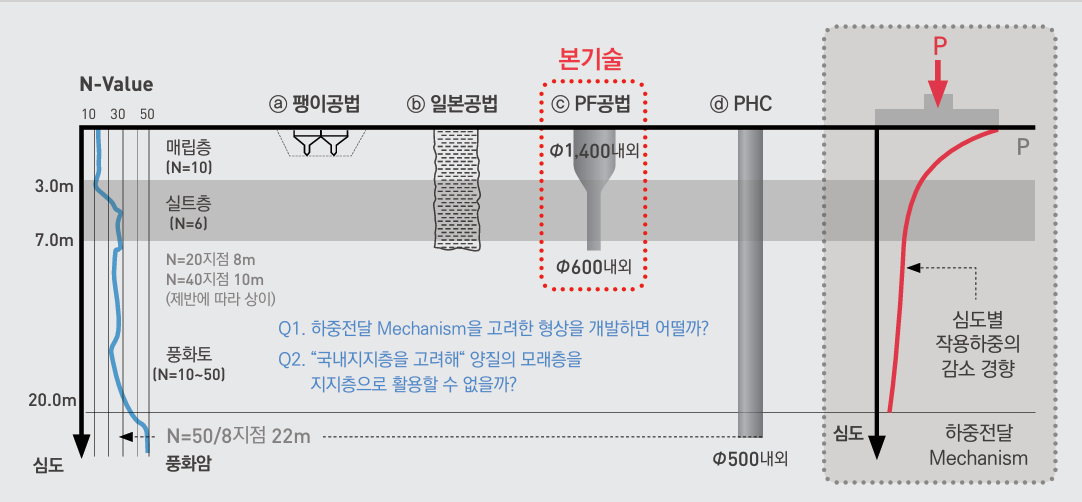

PF 공법과 타 기초 공법과의 하중 전달 개념 비교

6. PF 공법의 시공 절차

PF 공법은 일반적으로 천공, 개량재 주입, 개량체 형성의 순서로 진행된다. 시공 과정은 비교적 단순하지만, 개량체의 형상과 품질이 최종 성능을 결정하므로 각 단계의 품질관리가 중요하다.

① 위치 측량

설계도면을 기준으로 개량체의 위치를 정확하게 설정한다. 이 단계에서 발생한 오차는 지지력 저하 및 부등침하의 원인이 될 수 있다.

② 천공

설계 심도까지 천공을 실시한다. 천공 깊이는 지반조사 결과와 설계 기준에 따라 결정되며, 연약층의 두께와 지층 구성을 충분히 고려해야 한다.

③ 바인더 주입 및 개량체 형성

시멘트계 고화재를 일정 압력으로 주입하여 Head와 Tail 구조를 형성한다. 이 과정에서 주입량과 압력은 설계 기준에 따라 관리되어야 하며, 과도하거나 부족한 주입은 개량체의 품질 저하로 이어질 수 있다.

④ 양생 및 품질 확인

개량체가 충분한 강도를 확보할 때까지 양생을 실시한 후 품질시험을 수행한다.

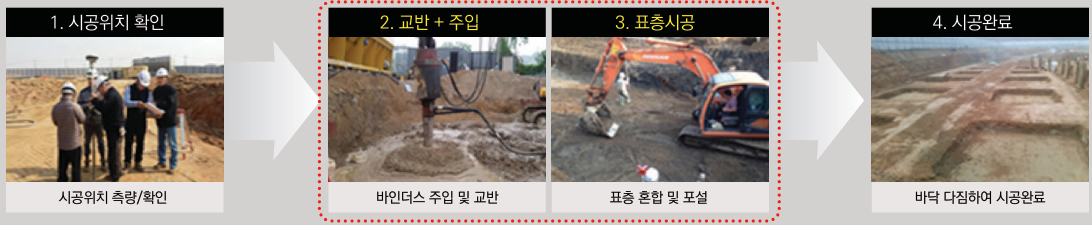

PF 공법 시공 순서



7. 품질관리의 중요성

지반개량 공법은 시공 후 내부 상태를 육안으로 확인하기 어렵다. 따라서 품질관리 절차가 구조물의 안전성과 직결된다.

PF 공법에서는 일반적으로 다음과 같은 시험이 수행된다.

시험 항목	목적
지반조사	설계 조건 확인
배합시험	개량재 성능 검증
압축강도시험	개량체 강도 확인
평판재하시험	허용 지지력 확인
재하시험	실제 거동 검증

특히 평판재하시험은 개량 후 지반이 설계 지지력을 확보하였는지를 직접 확인하는 대표적인 품질관리 방법으로 활용된다.

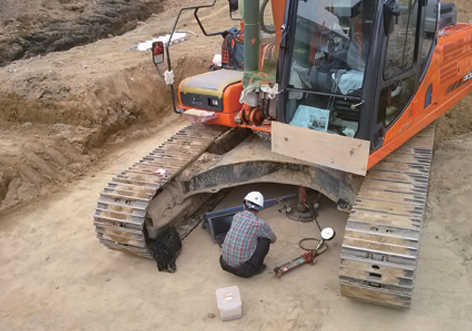

평판 재하시험



8. PF 공법의 장점과 한계

모든 공법에는 적용 범위와 한계가 존재한다. PF 공법 역시 장점만 존재하는 것은 아니며, 설계 초기 단계에서 충분한 검토가 필요하다.

장점

• 연약지반의 침하를 효과적으로 감소시킬 수 있다.
• PHC 파일 대비 경제성을 확보할 수 있다.
• 시공 장비가 비교적 단순하다.
• 소음과 진동이 상대적으로 적다.
• 공사기간 단축이 가능하다.
• 저층 건축물 및 대면적 슬래브 구조물에 적합하다.

한계

• 초고층 건축물에는 적용이 제한적이다.
• 매우 큰 집중하중에는 별도 검토가 필요하다.
• 지반조사 결과에 따라 적용 여부가 달라질 수 있다.
• 품질관리가 미흡하면 개량 효과가 저하될 수 있다.



9. 실제 적용 사례

PF 공법은 공동주택, 물류센터, 공장, 지하주차장, 철도 성토부 등 다양한 구조물에 적용되고 있다. 특히 대면적 슬래브 구조를 가지는 산업시설에서는 균일한 침하 관리와 경제성을 동시에 확보할 수 있다는 점에서 활용도가 높다.

플랜트 건축에서도 창고, Utility Building, 전기실(Electrical Building), Warehouse, Pipe Rack 기초 등 비교적 중·저하중 구조물에 적용 가능성을 검토할 수 있다. 다만 플랜트 시설은 장비 하중과 동하중, 진동 특성이 일반 건축물과 다르므로 구조계산과 지반해석을 통해 적합성을 확인해야 한다.

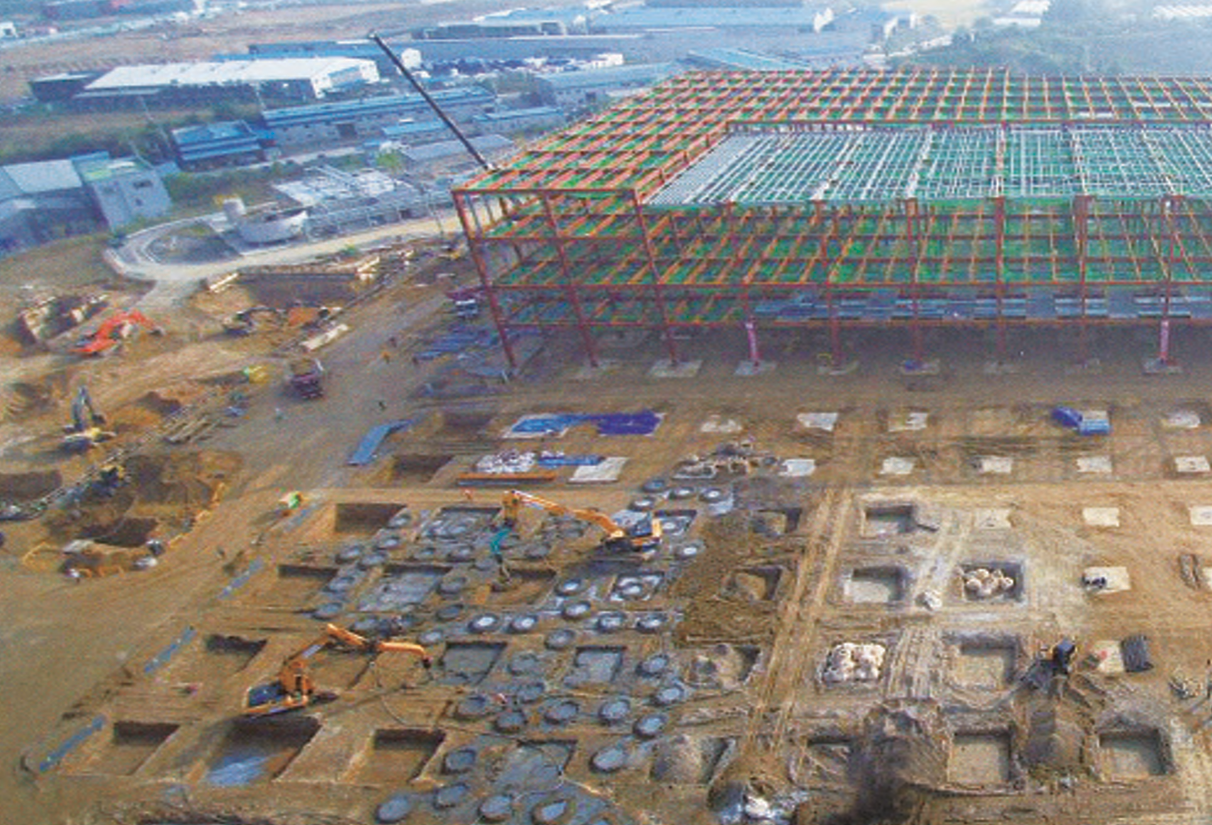

시공 현장



(실무 TIP : 실제 PF 공법 적용을 검토할 때, 기초 형식에 따라 경제성에 큰 차이가 발생한다. 독립기초 TYPE 의 경우, PF 공법 적용이 어느정도 경제성을 가지나, MAT 기초 TYPE 일 경우, 오히려 PHC 파일 보다 비용이 과다하게 발생하였다.)

10. 설계 단계에서 확인해야 할 사항

PF 공법의 적용 여부는 단순히 공사비 절감만으로 결정해서는 안 된다. 설계자는 구조계획, 지반조건, 시공성, 유지관리까지 종합적으로 검토해야 한다.

설계 단계에서 우선적으로 확인해야 할 사항은 다음과 같다.

• 지반조사 결과 및 연약층 분포
• 설계하중과 허용지지력
• 예상 침하량 및 부등침하
• 지하수위
• 인접 구조물의 영향
• 시공 장비 진입 가능 여부
• 공사기간
• 경제성 비교

특히 동일한 구조물이라 하더라도 지반조건에 따라 PF 공법보다 PHC 파일기초가 더욱 적합한 경우도 존재한다. 따라서 기초공법은 설계 초기 단계에서 구조기술자와 지반기술자가 함께 검토하는 것이 바람직하다.



11. 결론

PF(Point Foundation) 공법은 연약지반에서 구조물의 침하를 제어하면서 경제성을 확보하기 위해 개발된 복합지반 개량공법이다. 기존 PHC 파일기초가 높은 지지력을 제공하는 반면 공사비와 시공성이 부담되는 경우가 있다면, PF 공법은 필요한 수준의 지지력을 확보하면서 비용과 공기를 절감할 수 있는 대안으로 활용될 수 있다.

다만 모든 구조물에 적용 가능한 만능 공법으로 이해해서는 안 된다. 구조물의 규모, 설계하중, 지반조건, 장기 침하 특성, 유지관리 계획 등을 종합적으로 고려하여 공법을 선정해야 하며, 시공 과정에서는 철저한 품질관리를 통해 설계 성능을 확보하는 것이 중요하다.

기초공법은 구조물의 수명을 결정하는 핵심 요소이다. 초기 설계 단계에서 적절한 공법을 선정하고, 시공 품질을 확보하는 것이 장기적인 안전성과 경제성을 좌우한다는 점에서 PF 공법 역시 다른 기초공법과 동일한 수준의 기술적 검토가 요구된다.
