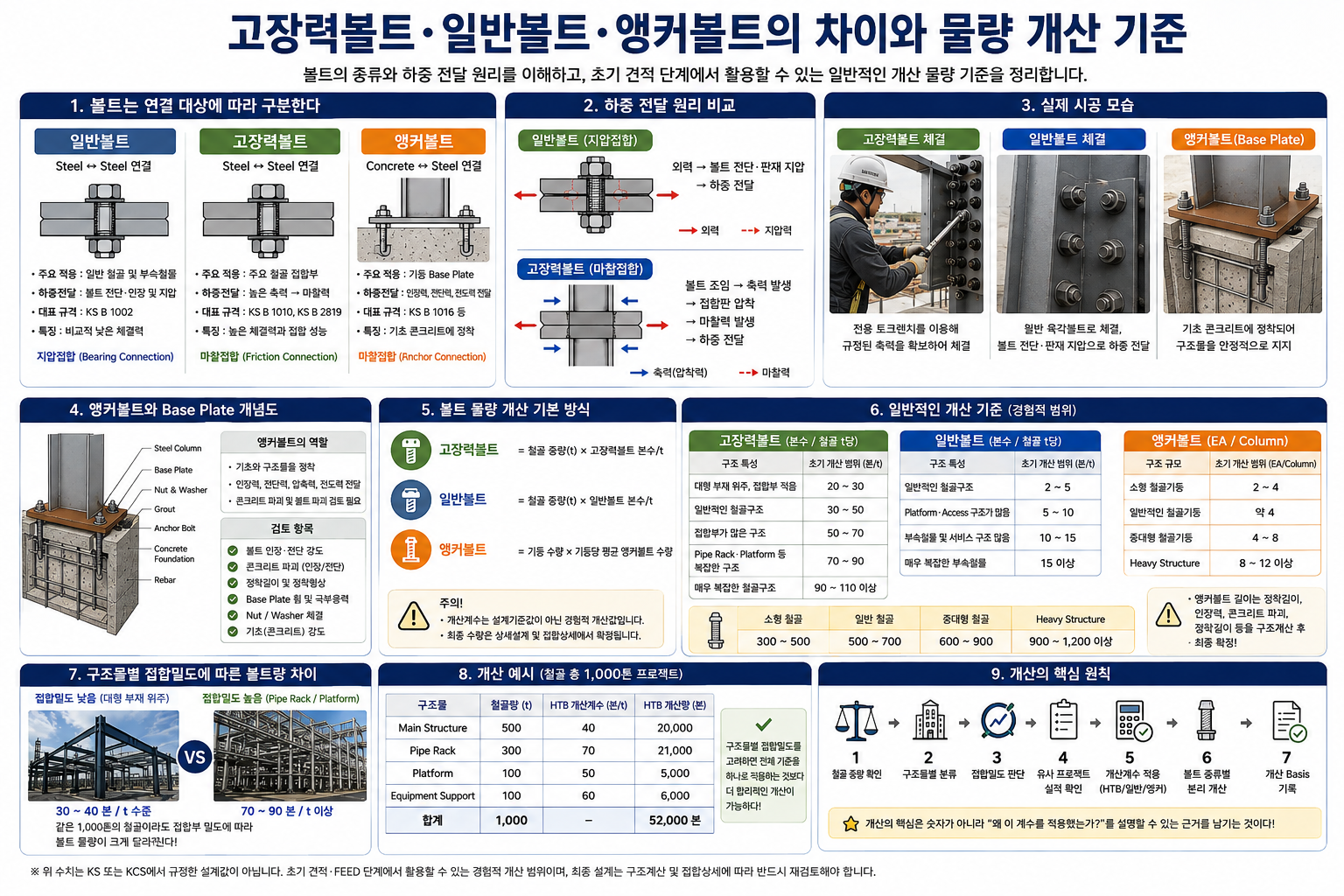

[건축] 고장력볼트·일반볼트·앵커볼트의 차이와 물량 개산 기준

플랜트 및 철골공사에서 볼트는 매우 흔하게 사용되는 자재이지만, 실제 설계와 견적 단계에서는 의외로 많은 질문이 발생한다.

"일반볼트와 고장력볼트는 무엇이 다른가?"

"앵커볼트는 고장력볼트와 같은 것인가?"

"철골 물량이 1,000톤이면 볼트는 몇 개 정도를 잡아야 하는가?"

특히 초기 설계나 견적 단계에서는 모든 철골 접합부의 상세가 확정되어 있지 않기 때문에, 실제 도면의 볼트 개수를 하나씩 세는 방식으로는 개산이 어렵다. 이때 필요한 것이 철골 중량, 구조형식, 접합밀도 및 과거 프로젝트 실적을 이용한 경험적 개산 기준이다.

본 글에서는 일반볼트, 고장력볼트, 앵커볼트의 기본적인 차이를 정리하고, 플랜트 및 철골공사의 초기 견적 단계에서 활용할 수 있는 일반적인 개산 물량 범위를 정리한다.







1. 볼트는 먼저 연결 대상을 구분해야 한다

철골공사에서 가장 먼저 구분해야 하는 것은 볼트의 이름이 아니라 무엇과 무엇을 연결하는가이다.

구분	일반볼트	고장력볼트	앵커 볼트
주요 연결	Steel ↔ Steel	Steel ↔ Steel	Concrete ↔ Steel
대표 적용	일반 철골 및 부속철물	주요 철골 접합부	Column Base Plate
주요 개념	볼트의 전단·인장 및 지압	높은 체결력과 접합성능	구조물의 기초 정착
대표 규격	KS B 1002	KS B 1010, KS B 2819	KS B 1016 등
주요 개산 기준	철골 ton당 본수	철골 ton당 본수	기둥당 본수



일반볼트와 고장력볼트는 모두 철골과 철골을 연결하는 데 사용되지만, 적용되는 접합방식과 요구성능이 다르다.

반면 앵커볼트는 철골과 콘크리트 사이를 연결하기 때문에 별도의 연결재로 보는 것이 적절하다.

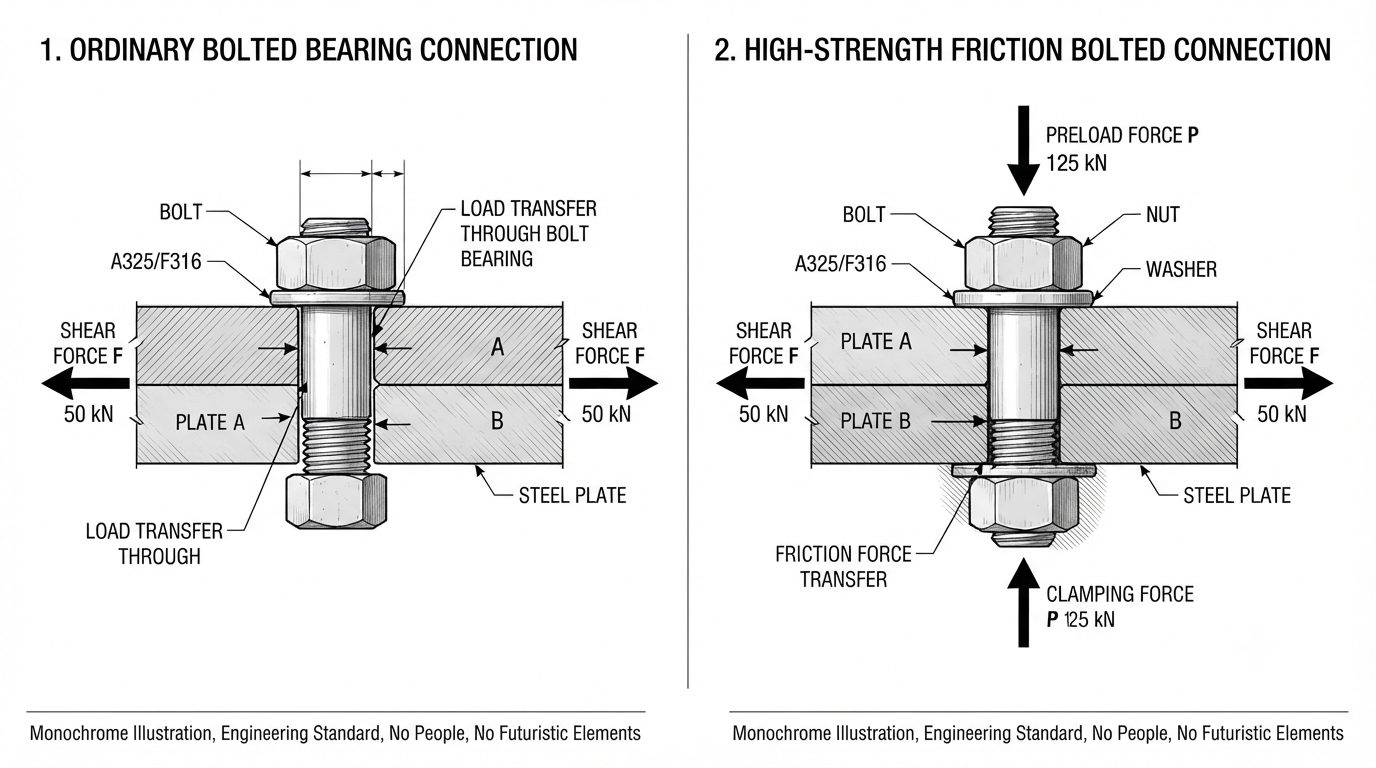

2. 일반볼트와 고장력볼트의 차이

일반볼트와 고장력볼트를 단순히

일반볼트 = 약한 볼트
고장력볼트 = 강한 볼트

라고 이해하면 정확하지 않다.

핵심적인 차이는 접합부에서 하중을 전달하는 방식에 있다.



일반적인 지압접합에서는 외력이 작용할 때 볼트와 볼트구멍 사이에 접촉이 발생하고, 볼트의 전단 및 인장 저항과 연결판의 지압 등을 통해 하중이 전달된다.

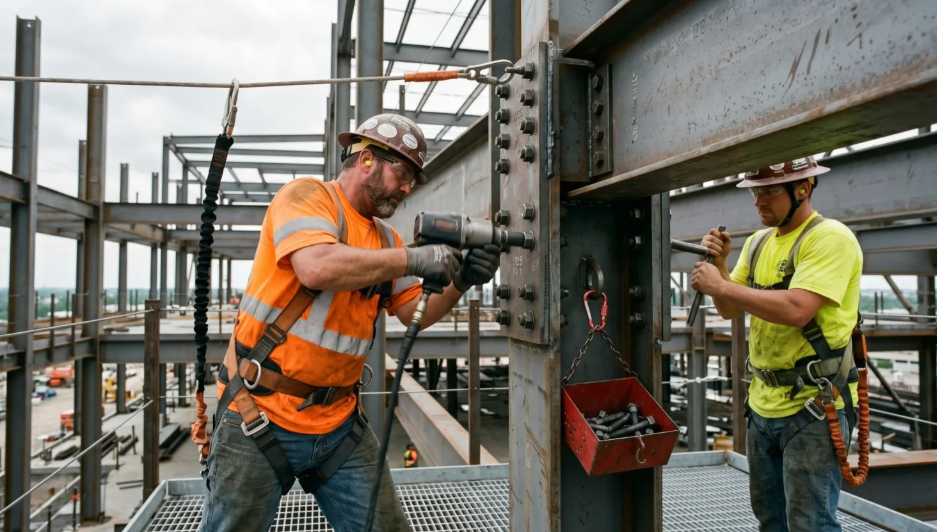

반면 고장력볼트의 대표적인 마찰접합에서는 볼트를 규정된 방법으로 조여 높은 축력을 도입하고, 이 축력으로 연결판을 강하게 압착한다. 이후 접합면에서 발생하는 마찰력이 외력을 전달한다.



개념적으로 보면 다음과 같다.

일반적인 지압접합

외력 → 볼트 전단·판재 지압 → 하중 전달

고장력볼트 마찰접합

볼트 조임 → 축력 발생 → 접합판 압착 → 마찰력 발생 → 하중 전달



따라서 고장력볼트는 단순히 강도가 높은 볼트라기보다 접합부에 필요한 체결력과 하중전달 성능을 확보하기 위한 구조용 체결 시스템으로 이해하는 것이 정확하다.

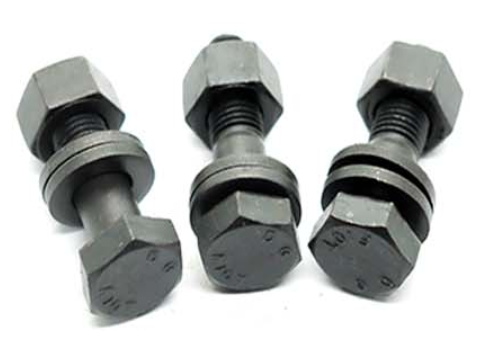

HTB





3. 고장력볼트는 어떤 규격을 사용하는가

국내 강구조에서는 대표적으로 다음과 같은 고장력볼트 규격을 접하게 된다.

• KS B 1010 : 마찰접합용 고장력 6각볼트·6각너트·평와셔의 세트
• KS B 2819 : 구조물용 토크-전단형 고장력볼트·6각너트·평와셔의 세트

대표적인 강도등급으로는 F8T, F10T, F13T 등이 있다.

여기서 주의할 점은 F10T라고 표시되어 있다는 사실만으로 접합방식을 판단해서는 안 된다는 것이다.

실제 적용은 구조도면, 구조계산서, 프로젝트 시방서 및 접합상세를 확인해야 한다.

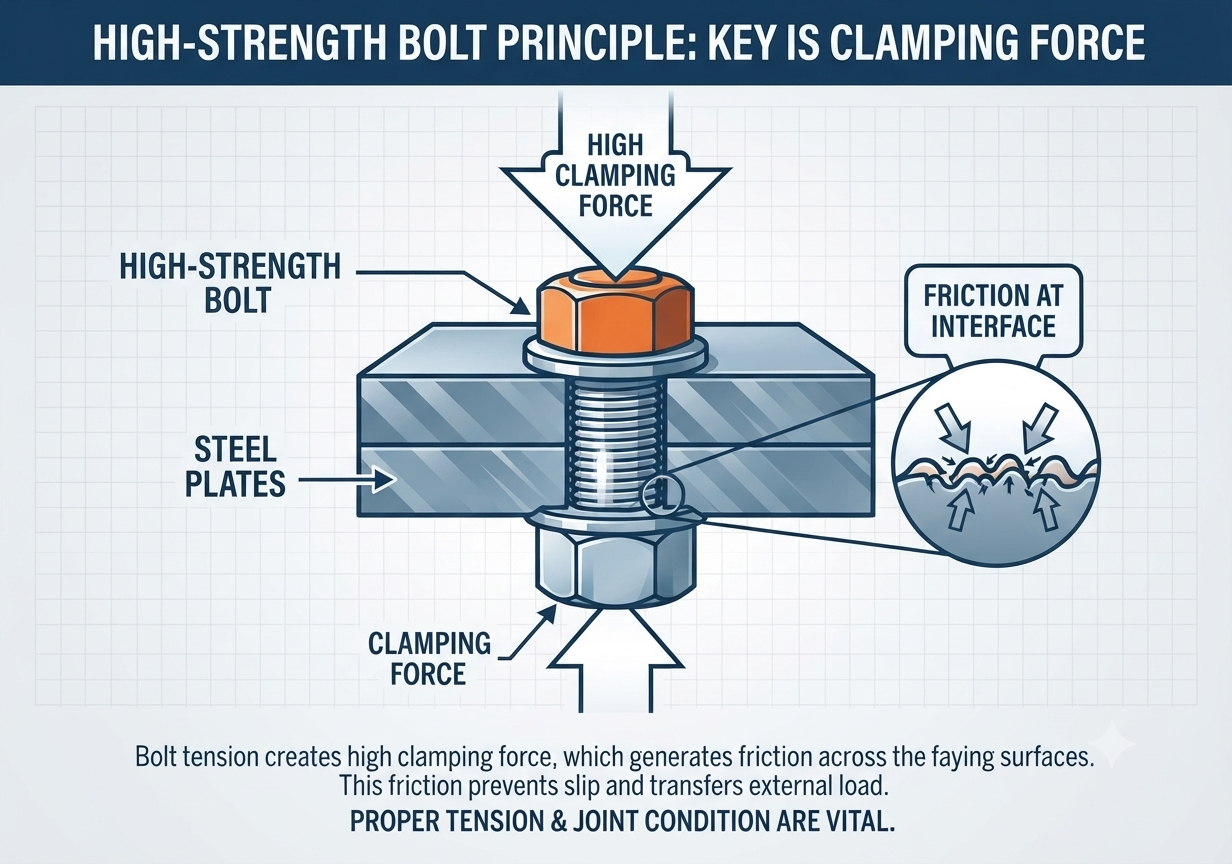

4. 고장력볼트의 핵심은 '높은 축력'이다

고장력볼트를 이해하려면 볼트의 강도보다 체결 후 발생하는 축력을 이해하는 것이 중요하다.

볼트를 규정된 방법으로 조이면 볼트가 인장력을 받으면서 연결판을 서로 압착한다.

이때 발생하는 압착력에 의해 접합면에 마찰력이 발생한다.



따라서 고장력볼트 접합에서는 단순히 볼트를 삽입하는 것보다 정해진 축력을 확보하는 조임 작업과 접합면의 상태 관리가 중요하다.

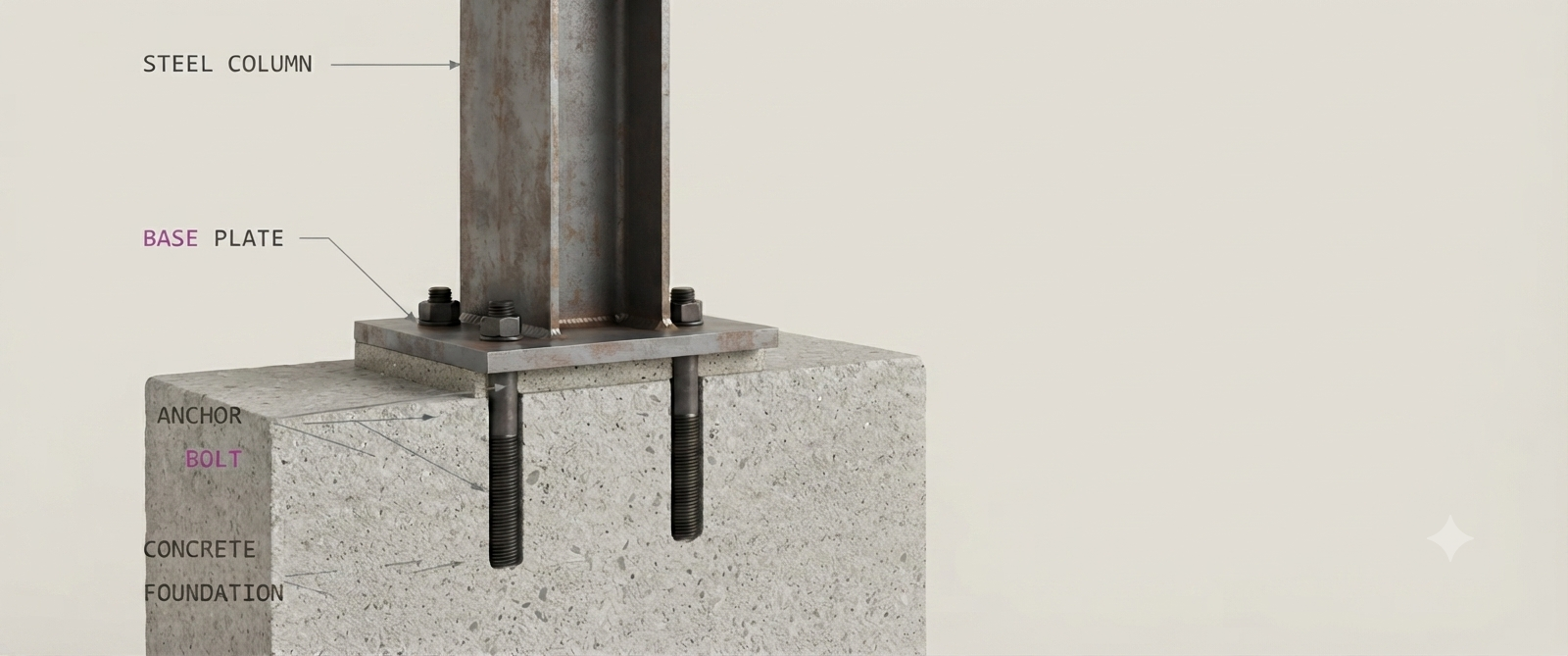

5. 앵커볼트는 왜 별도로 보는가

앵커볼트는 일반볼트나 고장력볼트와 구분해야 한다.

일반볼트와 고장력볼트가 주로 Steel ↔ Steel을 연결한다면 앵커볼트는 Steel ↔ Concrete를 연결한다.

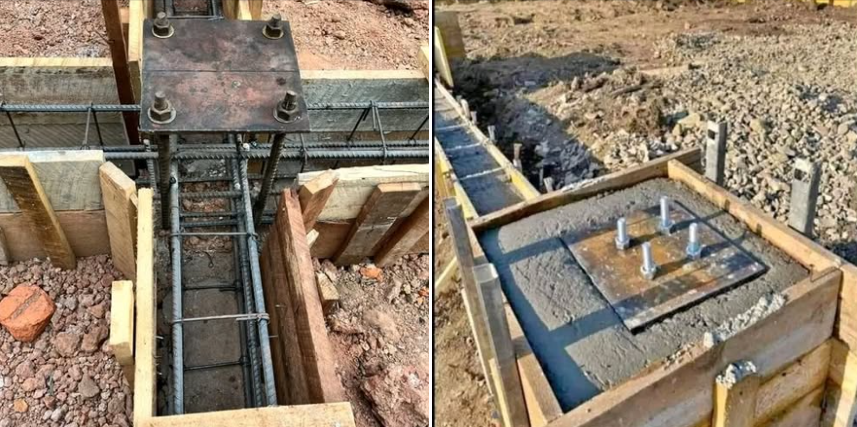

대표적인 적용 위치가 철골기둥의 Base Plate다.



앵커볼트는 단순히 Base Plate가 움직이지 않도록 고정하는 역할만 하는 것이 아니다.

구조물에 발생하는 인장력과 전단력, 전도에 따른 인장력 등을 기초로 전달하는 중요한 정착재다.

따라서 앵커볼트는 볼트 자체의 강도뿐만 아니라

• 볼트 인장파괴
• 볼트 전단파괴
• 콘크리트 파괴
• 정착길이
• Base Plate의 휨
• Washer 및 Nut
• 기초 콘크리트

등을 함께 검토해야 한다.







6. 그렇다면 볼트 물량은 어떻게 개산하는가

초기 견적이나 FEED 단계에서는 아직 모든 접합부가 확정되지 않은 경우가 많다.

이때는 다음과 같은 개산방법을 사용할 수 있다.

고장력볼트

철골 중량(t) × 고장력볼트 본수/t

일반볼트

철골 중량(t) × 일반볼트 본수/t

앵커볼트

기둥 수량 × 기둥당 평균 앵커볼트 수량

여기서 중요한 것은 이 계수가 설계기준값이 아니라 경험적 개산값이라는 점이다.

정확한 설계수량은 최종 접합상세에서 산출한다.







7. 고장력볼트의 일반적인 개산 범위

고장력볼트는 초기 견적에서 철골 ton당 본수를 기준으로 개산하는 방법이 비교적 유용하다.

국내 적산자료에서도 고장력볼트 본조임 작업량을 철골 1t당 볼트 본수에 따라 30본/t 미만, 50본/t, 70본/t, 90본/t, 110본/t 이상 등의 구간으로 구분하고 있다. 이는 구조물의 접합 밀도에 따라 볼트량이 크게 달라진다는 것을 보여준다.

이를 플랜트 철골의 초기 개산 관점에서 정리하면 다음과 같이 볼 수 있다.

구조 특성	초기 개산 범위
대형 부재 위주, 접합부 적음	20~30 본/t
일반적인 철골구조	30~50 본/t
접합부가 많은 구조	50~70 본/t
Pipe Rack·Platform 등 복잡한 구조	70~90 본/t
매우 복잡한 철골구조	90~110 본/t 이상



이 범위를 설계수량으로 사용하는 것은 적절하지 않다.

초기 견적에서 유사 프로젝트 실적이 없을 때 참고하는 경험적 개산 범위로 이해해야 한다.

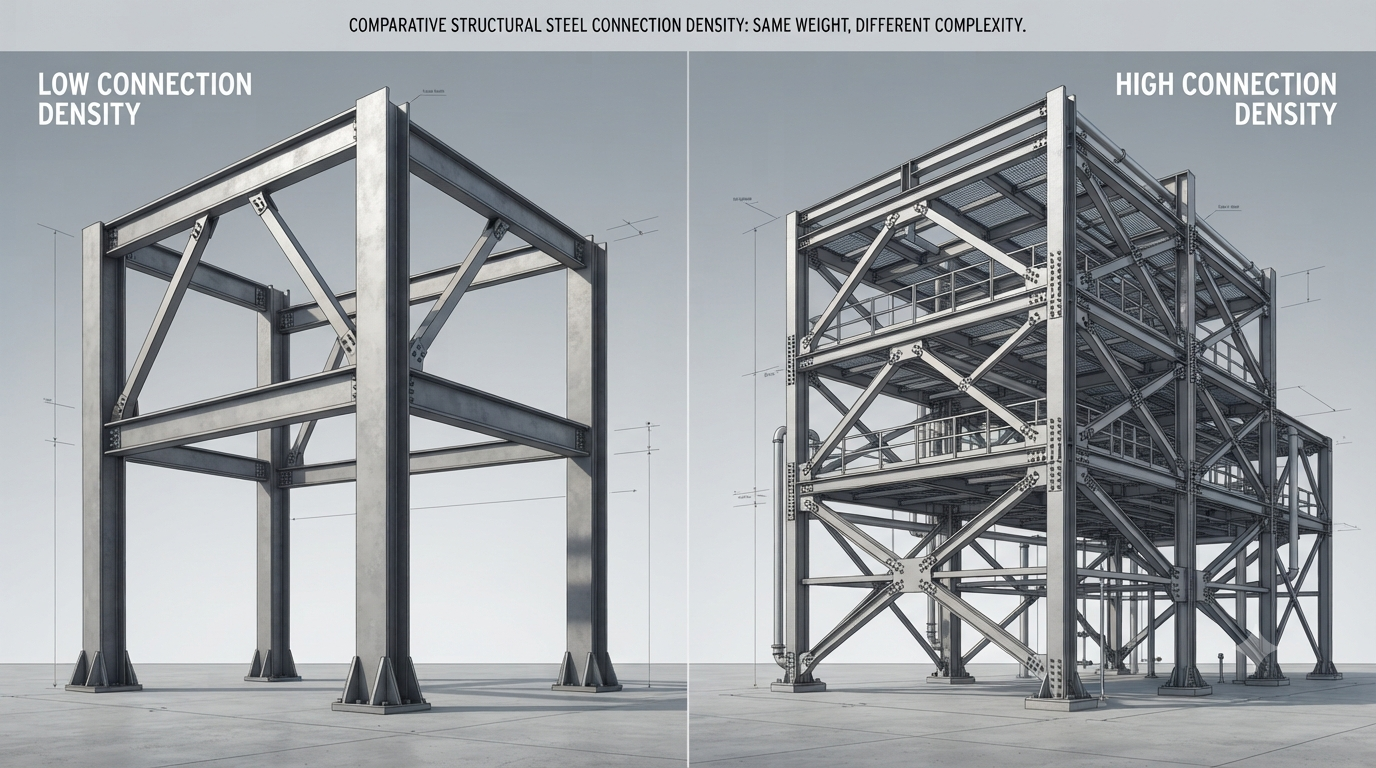

8. 왜 같은 철골 1,000톤인데 볼트 수량이 달라지는가

볼트 수량을 결정하는 것은 철골의 중량만이 아니다.

가장 중요한 변수 중 하나가 접합밀도다.

예를 들어 1,000톤의 철골이 있다고 하자.

대형 기둥과 대형 보 위주로 구성되어 있다면 부재 수가 적고 접합부도 상대적으로 적다.

이 경우

30~40본/t

정도의 낮은 범위를 적용할 수 있다.

반면 Pipe Rack과 Platform이 복잡하게 구성되어 있다면

• Main Beam
• Secondary Beam
• Bracing
• Platform Beam
• Grating Support
• Stair Support

등의 접합부가 증가한다.

이 경우

70~90본/t

또는 그 이상의 범위를 검토할 수 있다.

따라서

철골 중량이 증가하면 볼트도 증가한다

라는 단순한 관계보다

철골 중량 + 부재 수 + 접합부 밀도 → 볼트 물량

으로 이해해야 한다.







9. 일반볼트의 개산 기준

일반볼트는 고장력볼트처럼 전체 철골에 일률적인 계수를 적용하는 것보다 부속 철골 및 서비스 구조물의 구성을 함께 고려하는 것이 좋다.



초기 개산에서 참고할 수 있는 범위는 다음과 같다.

구조 특성	일반볼트 개산 범위
일반적인 철골구조	2~5 본/t
Platform·Access 구조가 많은 경우	5~10 본/t
부속철물 및 서비스 구조가 많은 경우	10~15 본/t
매우 복잡한 부속철골	15 본/t 이상



일반볼트 물량은 프로젝트별 편차가 크다.

플랜트에서는 특히

• Platform
• Stair
• Ladder
• Handrail Support
• Grating Support
• Small Beam
• Equipment Support
• Pipe Support

등의 설계 방식에 따라 크게 달라질 수 있다.

따라서 일반볼트는 철골 ton당 경험값을 적용하되, 가능하면 구조물별 실적자료를 사용하는 것이 바람직하다.







10. 앵커볼트는 철골 ton당으로 개산하지 않는 것이 좋다

앵커볼트는 일반볼트나 고장력볼트와 접근방법이 다르다.

앵커볼트는 철골의 무게보다 기둥과 Base Plate의 개수 및 구조적 요구조건이 더 직접적인 영향을 미친다.

따라서 초기 개산에서는

기둥 수 × 기둥당 평균 Anchor Bolt 수

를 사용하는 것이 합리적이다.

일반적인 철골기둥에서는 초기 검토값으로 다음과 같은 범위를 참고할 수 있다.

구조 규모	ANCHOR BOLT 개산
소형 철골기둥	2~4 EA/Column
일반적인 철골기둥	약 4 EA/Column
중대형 철골기둥	4~8 EA/Column
Heavy Structure	8~12 EA/Column 이상



가장 일반적인 구조에서는 4EA/Column을 출발점으로 설정하고, 구조물이 커지거나 Base Plate에 큰 인장력이 발생하는 경우 상향 조정하는 방식이 현실적이다.

단, 이것 역시 설계기준값은 아니다.







11. 앵커볼트 길이도 개산이 필요한 경우

초기 견적에서는 앵커볼트의 길이 역시 아직 확정되지 않은 경우가 많다.

이때 유사 프로젝트의 Base Plate와 기초 상세를 이용하여 다음과 같은 범위를 참고할 수 있다.

구조 규모	초기 길이 개산
소형 철골	300~500 mm
일반 철골	500~700 mm
중대형 철골	600~900 mm
Heavy Structure	900~1,200 mm 이상



그러나 앵커볼트 길이는 단순한 경험값으로 최종 확정할 수 없다.

실제 설계에서는

인장력 → 앵커볼트 강도 → 콘크리트 파괴 → 정착조건 → 매입길이

등을 검토하여 결정해야 한다.







12. 플랜트 구조물별로 개산계수를 다르게 적용해야 하는 이유

플랜트 프로젝트에서 모든 철골에 하나의 계수를 적용하는 것은 정확도가 떨어질 수 있다.

예를 들어 다음과 같이 구조물을 구분할 수 있다.

구조물	고장력볼트	일반볼트	앙카볼트
Main Structure	30~50 본/t	2~5 본/t	Column 기준
Pipe Rack	50~90 본/t	5~10 본/t	Column 기준
Platform	40~70 본/t	5~15 본/t	필요 시
Equipment Structure	40~70 본/t	5~10 본/t	Equipment별 검토
Stair Structure	낮음~중간	높음	별도
Small Support	낮음	높음	별도



이 표의 숫자 역시 설계기준값이 아니라 초기 개산을 위한 실무적 범위다.

특히 Pipe Rack은 접합부 밀도가 높기 때문에 철골 ton당 고장력볼트 물량이 상대적으로 증가할 가능성이 크다.











13. 개산 기준의 신뢰도

개산자료는 근거에 따라 신뢰도가 달라진다.

① 동일 프로젝트 실적

가장 신뢰도가 높다.

동일한 구조형식과 유사한 철골량을 가진 프로젝트의 실제 MTO를 이용한다.

② 유사 플랜트 실적

구조형식과 규모가 비슷한 프로젝트의 데이터를 활용한다.

③ 구조물별 경험계수

Main Structure, Pipe Rack, Platform 등 구조물의 특성에 따라 경험값을 적용한다.

④ 단순 경험치

"철골은 보통 50본/t 정도다."

이러한 방식은 초기 검토에는 사용할 수 있지만 근거가 약하다.

따라서 가능하면 회사의 과거 프로젝트 데이터를 축적하여 Steel tonnage 대비 Bolt quantity Database를 만들어 두는 것이 가장 좋다.









14. 핵심 개산 기준 정리

초기 견적이나 FEED 단계에서 별도의 프로젝트 실적 Database가 없는 경우 참고할 수 있는 범위를 정리하면 다음과 같다.

구분	일반적인 초기 개산 범위	개산 기준
고장력볼트	30~70 본/t	철골 중량
복잡한 Pipe Rack	70~90 본/t	철골 중량
일반볼트	2~10 본/t	철골 중량
복잡한 부속철골	10~15 본/t 이상	철골 중량
Anchor Bolt	4~8 EA/Column	기둥 수
Heavy Structure Anchor	8~12 EA/Column 이상	기둥 수
Anchor Bolt Length	500~900 mm 정도	유사 구조물



다시 강조하지만 위 수치는 KS 또는 KCS가 규정한 설계값이 아니다.

프로젝트 초기 단계에서 물량을 빠르게 추정하기 위한 경험적 개산 범위이며, 최종 설계에서는 접합부별 구조계산과 상세도면을 통해 재검토해야 한다.







15. 결론

볼트 물량 개산에서 가장 중요한 것은 철골의 무게만 보고 하나의 계수를 적용하지 않는 것이다.

같은 1,000톤의 철골이라도 대형 부재 위주의 구조와 Pipe Rack처럼 작은 부재와 브레이스가 반복되는 구조는 접합부 수가 크게 다르다.



따라서 초기 개산은 다음과 같은 순서로 접근하는 것이 합리적이다.

철골 중량 확인

↓

구조물별 분류

↓

접합밀도 판단

↓

유사 프로젝트 실적 확인

↓

구조물별 개산계수 적용

↓

고장력볼트 / 일반볼트 / 앵커볼트 분리

↓

개산 Basis 기록



그리고 기억해야 할 가장 중요한 원칙은 다음과 같다.

고장력볼트와 일반볼트는 철골 ton당 본수로 개산하고, 앵커볼트는 기둥당 본수로 개산하는 것이 기본적인 접근이다.

다만 개산계수는 설계기준값이 아니라 프로젝트 실적과 구조형식에 따른 경험값이며, 최종 수량은 상세설계에서 확정한다.

결국 좋은 개산은 단순히 "몇 본/t를 적용했다"에서 끝나는 것이 아니라,

"왜 이 구조물에 이 계수를 적용했는가?"

를 설명할 수 있어야 한다.

이것이 주니어 엔지니어가 볼트 물량 개산에서 가져야 할 가장 중요한 실무 감각이다.
