[건축] 철골 내화피복의 시공과 품질관리

내화페인트와 내화뿜칠의 공법 비교 및 현장 Check Point

철골 구조물에서 화재는 단순히 마감재가 손상되는 문제가 아니다. 일정 온도 이상으로 강재가 가열되면 강도와 강성이 저하되고, 결과적으로 구조부재의 내력이 감소할 수 있다. 따라서 철골 구조물의 내화설계에서 중요한 것은 화재 발생 이후 철골의 온도 상승을 일정 수준 이하로 지연시키는 것이다.

이를 위해 적용하는 대표적인 방법이 내화피복이다.

플랜트 건축 현장에서 접하게 되는 내화피복은 크게 내화도료를 사용하는 내화페인트 공법과 무기질계 피복재 등을 사용하는 내화뿜칠 공법으로 구분할 수 있다.

두 공법은 모두 철골을 화재로부터 보호한다는 목적은 동일하지만, 바탕처리, 시공조건, 두께관리, 품질검사 및 공정관리 방법에는 상당한 차이가 있다.

특히 플랜트에서는 철골공사 이후 배관, 덕트, 케이블트레이, 설비 등이 복잡하게 설치되므로 내화피복 공사를 단순한 마감공사로 접근하면 재작업과 품질문제가 발생하기 쉽다.

따라서 내화피복은 공법 자체보다 공정 간 관계와 품질관리 조건을 함께 검토해야 하는 공종으로 보는 것이 적절하다.

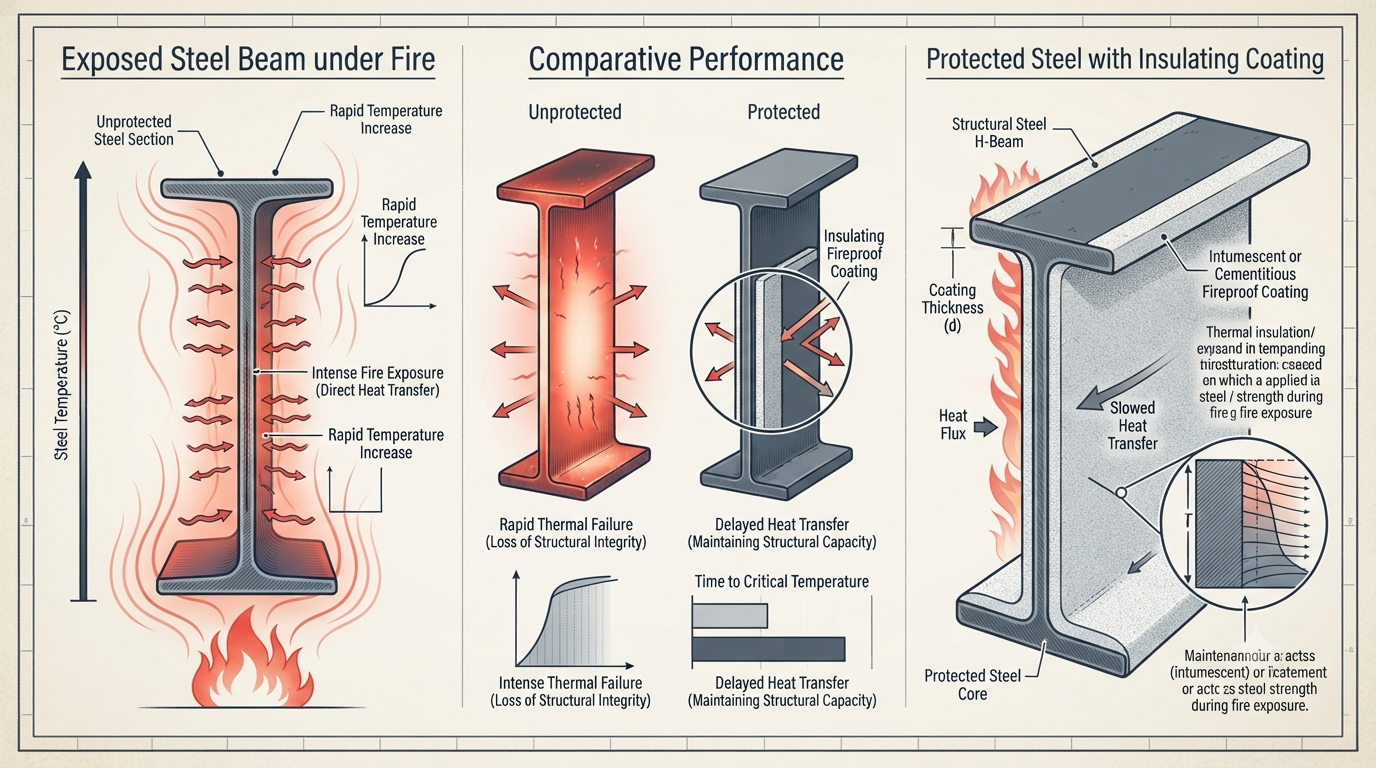

1. 철골에 내화피복을 적용하는 이유

철골은 콘크리트와 달리 화재에 노출될 경우 비교적 빠르게 온도가 상승한다.

강재의 온도가 상승하면 항복강도와 탄성계수 등이 저하되고, 부재의 변형이 증가하면서 구조적 안정성에도 영향을 줄 수 있다. 따라서 화재 발생 시 철골 부재의 온도 상승을 지연시키기 위한 보호층을 형성하는 것이 내화피복의 기본적인 목적이다.

내화피복의 역할은 철골을 화재로부터 완전히 격리하는 것이 아니다.

화재로 인한 강재의 온도 상승 속도를 늦추고, 요구되는 내화성능 시간 동안 구조부재의 성능을 유지하도록 하는 것이 핵심이다.

내화피복의 성능은 단순히 피복재의 종류만으로 결정되지 않는다.

다음 조건이 함께 고려되어야 한다.

구분	주요 관리 사항
철골	부재 형상, 노출 조건, 표면상태
피복재	제품 종류 및 인정된 적용조건
두께	요구 내화성능에 따른 설계·인정 두께
바탕면	녹, 유분, 이물질, 기존 도장상태
시공환경	온도, 습도, 강우 및 환기조건
공정	철골·도장·설비공사 간 선후관계
품질검사	두께, 부착상태, 밀도 등 공법별 관리항목



따라서 현장에서 "내화피복을 했다"는 사실만으로 품질이 확보되는 것은 아니다. 적용된 시스템이 요구 성능을 만족하는 조건으로 시공되었는가가 더 중요한 판단기준이 된다.



2. 내화피복의 대표적인 두 가지 공법

플랜트와 건축 현장에서 대표적으로 접하게 되는 공법은 다음과 같다.

2.1 내화페인트 공법

내화페인트는 일반적인 방청도료와 달리 화재 시 도막이 발포·팽창하면서 단열층을 형성하는 방식이다.

첨부 기술자료에서는 일정 온도에 도달하면 도막이 크게 발포·팽창하여 철골로 전달되는 열을 지연시키는 특성을 설명하고 있다.

내화페인트의 경우 얇은 도막으로 원하는 내화성능을 확보할 수 있다는 장점이 있지만, 도막두께와 시공환경에 대한 관리가 매우 중요하다.

특히 일반 페인트와 동일한 방식으로 생각해서는 안 된다.

제품별로 요구되는 도막두께, 프라이머와의 조합, 재도장 간격, 건조조건 등이 다르기 때문이다.



2.2 내화뿜칠 공법

내화뿜칠은 내화성능을 가진 피복재를 철골 표면에 분사하여 일정 두께의 보호층을 형성하는 방식이다.

시공방법에 따라 건식, 반습식, 습식 등으로 구분할 수 있으며, 실제 현장에서는 적용 제품과 시방조건에 따라 적절한 방식을 선정해야 한다.

내화뿜칠은 대면적 철골에 적용하기에 유리한 반면, 피복재의 부착상태와 시공두께, 밀도 및 환경조건에 대한 관리가 중요하다.

특히 뿜칠 후 피복재가 떨어지는 박락은 대표적인 품질문제 중 하나다.





3. 내화페인트의 시공순서

첨부 기술자료에서 제시하는 내화페인트의 기본적인 시공순서는 다음과 같이 정리할 수 있다.

바탕처리 → 프라이머 → 주재(재벌) → 정벌도장

각 단계는 독립적인 공정이 아니라 다음 공정의 품질을 결정하는 연속적인 과정이다.

3.1 바탕처리

철골 표면에 녹, 유분, 먼지 및 기타 이물질이 존재하면 프라이머와 철골의 부착성에 영향을 줄 수 있다.

특히 기존에 방청도장이 적용된 철골에 내화도장을 추가하는 경우에는 기존 도장과 내화도료 시스템 사이의 적합성과 부착성을 확인해야 한다.

따라서 "철골에 이미 페인트가 칠해져 있으므로 바로 내화도장을 하면 된다"는 접근은 적절하지 않다.

기존 도장상태 확인 → 표면 정리 → 부착성 확인 → 승인된 도장 시스템 적용

의 순서로 접근해야 한다.

3.2 프라이머

프라이머는 단순한 하부도장이 아니다.

철골 바탕과 후속 내화도료 사이의 부착성을 확보하고, 적용된 내화도료 시스템이 요구하는 조건을 형성하는 역할을 한다.

따라서 내화도료와 프라이머의 조합은 임의로 변경해서는 안 된다.

제품의 인정조건 및 제조사 시방에서 지정한 시스템을 우선적으로 확인해야 한다.

3.3 주재(재벌) 도장

내화도료의 핵심적인 내화성능을 확보하는 단계다.

이 단계에서는 무엇보다 도막두께 관리가 중요하다.

한 번에 두껍게 도장하여 목표두께를 맞추는 것이 반드시 좋은 방법은 아니다. 제품별 허용 시공두께와 재도장 간격을 준수하면서 단계적으로 시공해야 한다.

첨부 자료에서도 재벌도장 사이의 건조시간 및 정벌도장 전 상태확인을 중요한 관리항목으로 제시하고 있다.

3.4 정벌도장

정벌도장은 최종 외관만을 결정하는 공정이 아니다.

재벌도장 상태, 건조상태 및 요구 도막두께를 확인한 후 실시해야 하며, 적용되는 정벌도료 역시 해당 내화도료 시스템과의 적합성을 확인해야 한다.

결국 내화페인트의 품질관리는 다음과 같이 요약할 수 있다.

바탕면 → 프라이머 → 재벌도장 → 건조 → 두께확인 → 정벌도장 → 최종검사





4. 내화뿜칠의 시공과 관리

내화뿜칠에서 가장 중요한 관리항목은 부착성, 두께, 밀도 및 환경조건이다.

특히 뿜칠재가 철골에서 떨어지는 박락은 내화성능 자체에 직접적인 영향을 줄 수 있으므로 시공단계에서 원인을 사전에 관리해야 한다.

4.1 시공 전 가설계획

내화뿜칠은 페인트 도장보다 작업환경의 영향을 크게 받는 경우가 많다.

대규모 플랜트에서는 다음과 같은 사항을 사전에 검토해야 한다.

• 동력 및 용수 확보
• 뿜칠장비 반입 및 설치공간
• 작업자 접근공간
• 비산방지용 시트 및 보양
• 작업구역의 환기
• 주변 설비 보호
• 후속공사와의 작업순서

특히 플랜트에서는 내화뿜칠재의 비산으로 인해 주변 설비와 마감재가 오염될 수 있으므로 시공구역을 물리적으로 분리하는 보양계획이 중요하다.

4.2 바탕처리

뿜칠재가 철골에서 떨어지는 가장 기본적인 원인 중 하나는 바탕면의 상태다.

철골 표면에 먼지, 유분, 녹 또는 부착력이 약한 기존 도장층이 남아 있다면 뿜칠재의 접착에 불리하게 작용할 수 있다.

특히 방청도장이 이미 적용된 철골에서는 단순히 표면이 깨끗해 보인다는 이유만으로 시공해서는 안 된다.

해당 내화피복 시스템과 기존 방청도장 사이의 적합성과 부착조건을 확인하는 과정이 필요하다.

4.3 접착제 및 뿜칠

필요한 경우 지정된 접착제를 먼저 적용한 후 내화피복재를 뿜칠한다.

이때 중요한 것은 한 번의 작업으로 무조건 목표두께를 확보하려고 하지 않는 것이다.

첨부 기술자료에서는 1회 뿜칠 두께를 30 mm 이하로 관리하는 기준을 제시하고 있으며, 실제 적용에서는 해당 제품의 시방 및 인정조건을 우선하여 시공두께를 결정해야 한다.

과도한 두께를 한 번에 확보하면 자중 및 건조과정의 영향으로 박락이나 균열이 발생할 가능성이 증가할 수 있다.

따라서 필요한 경우 여러 단계로 나누어 시공하면서 각 단계의 상태를 확인하는 것이 중요하다.

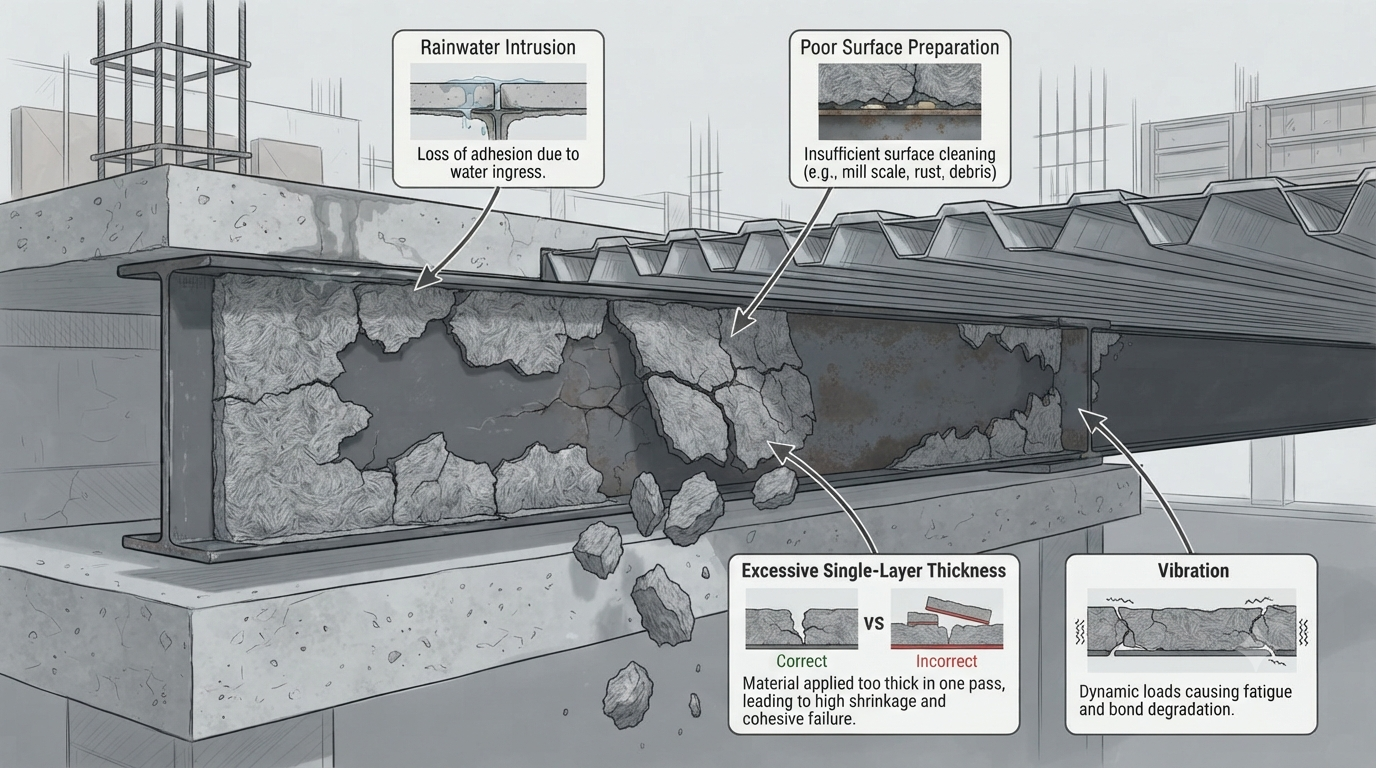

5. 내화뿜칠의 대표적인 하자, 박락

내화뿜칠에서 현장 관리자가 가장 주의해야 할 문제 중 하나가 박락(剝落)이다.

박락은 단순한 외관상의 하자가 아니다.

피복재가 떨어져 나가면 해당 부위의 피복두께가 감소하고, 결과적으로 철골이 화재에 직접 노출될 가능성이 커진다.

박락 발생 가능성을 높이는 대표적인 조건은 다음과 같다.

원인	발생 가능성이 있는 문제	관리 방향
빗물 유입	피복재의 손상 및 박락	시공구역 방수·보양
바탕처리 불량	부착력 저하	철골 표면상태 확인
과도한 1회 뿜칠두께	자중 증가 및 박락	단계별 시공
철골 진동	피복재 균열 및 탈락	진동부위 별도 검토
부착조건 불량	국부적인 탈락	접착상태 확인
건조조건 불량	품질저하	제품별 환경조건 준수



특히 플랜트에서는 펌프, 압축기, 회전기기 주변 등 진동이 발생할 가능성이 있는 부위를 별도로 검토할 필요가 있다.

첨부 기술자료에서도 진동이 예상되는 부위에 대한 보강과 박락방지 대책을 별도로 언급하고 있다.

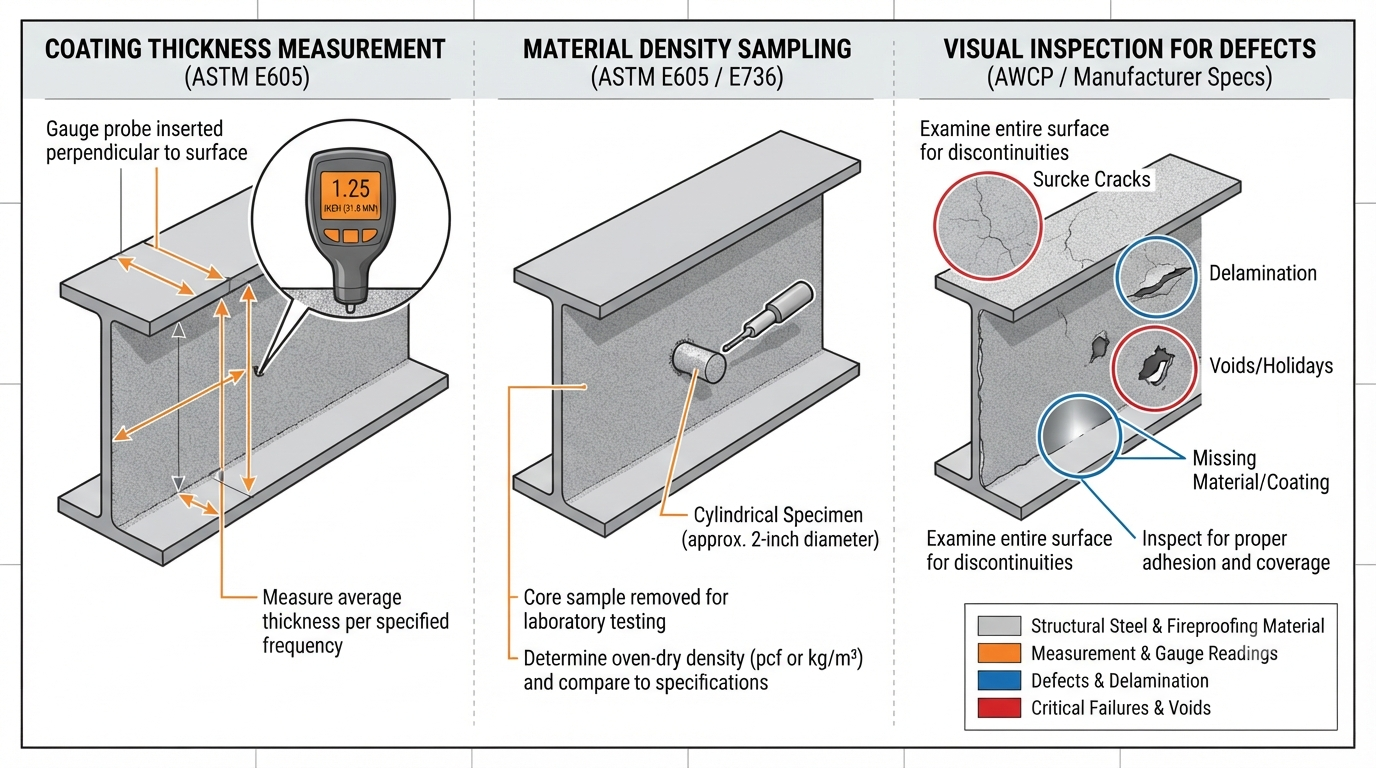

6. 내화뿜칠의 품질검사

내화뿜칠은 시공이 끝났다는 사실보다 요구된 피복성능을 확보할 수 있는 상태로 시공되었는지 확인하는 과정이 중요하다.

대표적인 검사 항목은 다음과 같다.

① 두께 검사

요구되는 내화성능에 대응하는 피복두께가 확보되었는지 확인한다.

단순히 한 지점에서 두께가 충분하다는 이유만으로 전체 품질을 판단해서는 안 된다.

철골의 플랜지, 웨브, 접합부 및 형상 변화부 등에서 피복상태가 균일한지 확인해야 한다.

② 밀도 검사

내화뿜칠재는 제품 및 공법에 따라 요구되는 밀도 또는 부피비중 관리가 필요하다.

첨부 기술자료에서도 현장에서 시료를 채취하여 밀도를 확인하는 관리방식을 제시하고 있다.

따라서 뿜칠재는 단순히 "두께가 맞는다"는 것만으로 품질을 판단하기 어렵다.

두께 + 밀도 + 부착상태

를 함께 확인하는 것이 핵심이다.

③ 외관 및 부착상태

균열, 들뜸, 박락, 국부적인 두께 부족 등이 없는지 확인한다.

특히 철골의 모서리와 접합부는 시공자가 접근하기 어려운 경우가 있어 국부적인 피복 부족이 발생하기 쉽다.

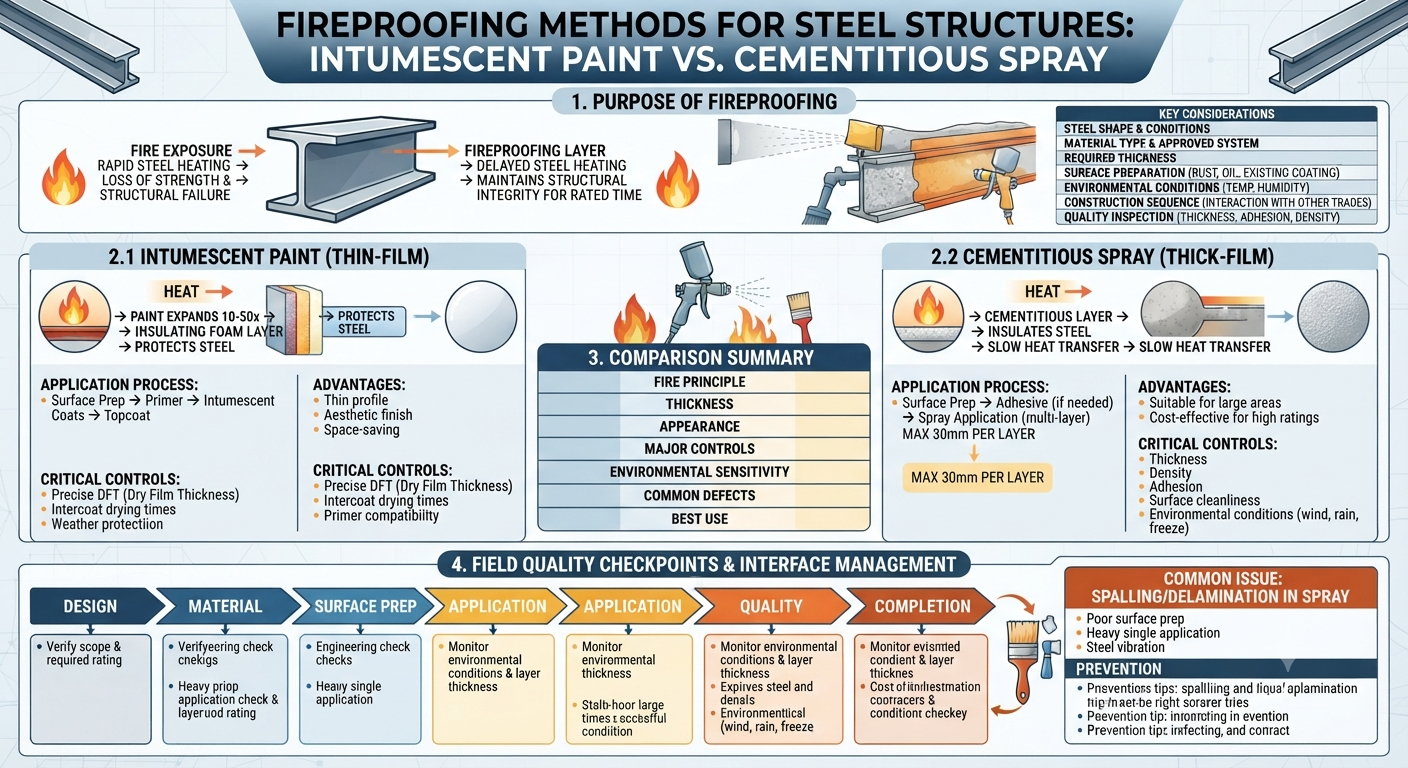

7. 내화페인트와 내화뿜칠의 비교

두 공법 중 어느 것이 무조건 우수하다고 판단하는 것은 적절하지 않다.

적용 목적과 구조조건, 외관, 시공환경, 공정 및 요구성능에 따라 적합한 공법을 선택해야 한다.

구분	내화 페인트	내화 뿜칠
내화원리	발포·팽창에 의한 단열층 형성	피복재에 의한 단열 및 열전달 지연
피복두께	비교적 얇은 시스템 적용 가능	상대적으로 두꺼운 피복 적용 가능
외관	비교적 우수	표면이 거칠 수 있음
주요 관리	도막두께·건조·재도장 간격	두께·밀도·부착·박락
바탕처리	매우 중요	매우 중요
환경관리	온도·습도·건조조건	강우·습기·환기·비산
대표적인 하자	도막두께 부족, 부착불량	박락, 균열, 두께·밀도 부족
공정관리	후속 도장공정과 연계	설비 및 마감공사와의 간섭관리 중요
장점	외관 및 공간 활용성	대면적 철골 적용에 유리한 경우가 있음
주의사항	제품별 도장 시스템 준수	제품별 시공두께 및 시공조건 준수



여기서 중요한 것은 표의 우열이 아니다.

내화페인트는 도장 시스템 전체를 관리해야 하고, 내화뿜칠은 피복재의 시공상태와 부착·두께·밀도를 관리해야 한다는 차이가 핵심이다.

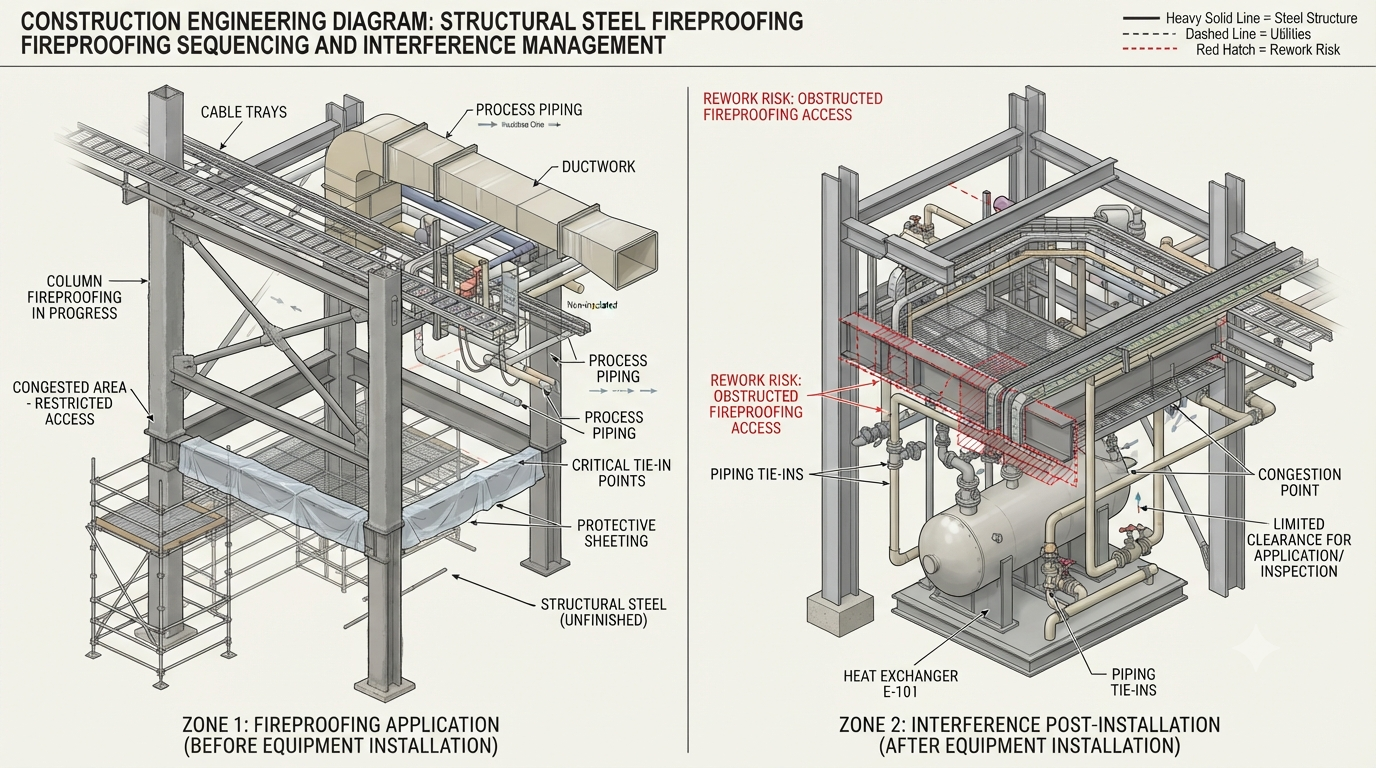

8. 플랜트 현장에서 반드시 확인해야 하는 공정 간섭

플랜트의 내화피복 공사는 단독으로 진행되지 않는다.

철골 설치 이후 배관, 덕트, 케이블트레이, 설비 및 각종 부착물이 순차적으로 설치되기 때문에 내화피복 시점이 늦어지면 작업공간이 급격하게 감소한다.

반대로 너무 일찍 내화피복을 완료하면 후속공사 과정에서 피복이 손상될 수 있다.

따라서 공정계획 단계에서 다음 사항을 확인하는 것이 필요하다.

철골공사와의 관계

• 철골 설치 및 접합부 작업 완료 여부
• 철골 방청도장 상태
• 내화피복 전 바탕면 상태
• 미완료 용접 및 부착물 설치 여부

마감공사와의 관계

• 천장 및 벽체 마감공사와의 선후관계
• 선행 피스 설치 여부
• 내화피복 손상 가능성

설비공사와의 관계

• 덕트 공사 선행 여부
• 배관 및 케이블트레이와의 간섭
• 설비 설치 후 작업공간 확보 여부
• 주변 설비 보양계획

특히 덕트공사가 선행되는 경우에는 내화피복 작업 전에 보양범위와 작업범위를 명확히 협의하는 것이 중요하다.

내화피복 완료 후 덕트나 배관을 설치하면서 피복을 훼손하면 보수공사가 발생하고, 보수부위의 품질관리까지 추가로 필요하게 된다.



9. 설계단계에서 놓치기 쉬운 부분

내화피복의 품질문제는 현장에서만 발생하는 것이 아니다.

상당수의 문제는 설계 및 공정계획 단계에서 이미 시작된다.

예를 들어 철골에 내화피복을 적용해야 한다는 사실만 도면에 표시하고 실제 시공을 위한 공간이나 공정순서를 고려하지 않으면 현장에서 문제가 발생할 수 있다.

특히 플랜트 건축설계에서는 다음 사항을 초기 단계에서 검토할 필요가 있다.

철골 배치 → 내화피복 범위 → 배관·덕트 배치 → 작업공간 → 보양공간 → 유지관리 공간

이 관계가 정리되어야 한다.

내화피복은 철골의 표면에 추가되는 단순한 마감층이지만, 플랜트에서는 그 두께와 시공공간이 주변 설비 배치와 직접적인 관계를 갖는다.

따라서 설계단계에서 내화피복을 고려하지 않으면 현장에서 작업공간 부족, 간섭, 재작업 등의 문제가 발생할 수 있다.





10. 결국 내화피복의 품질은 '공법'보다 '관리'에 달려 있다

내화페인트와 내화뿜칠은 각각 장단점이 있다.

그러나 현장에서 발생하는 문제를 살펴보면 공법 자체보다 바탕처리, 환경조건, 시공두께, 부착상태, 공정간섭 및 검사관리가 품질을 좌우하는 경우가 많다.

내화페인트에서는 도막두께와 건조조건을 관리해야 하고, 내화뿜칠에서는 박락을 방지하기 위한 바탕처리와 적정 시공두께, 밀도 및 환경조건을 관리해야 한다.

또한 플랜트에서는 내화피복을 단순한 건축 마감공사로 분리해서 생각하기 어렵다.

철골공사와 도장공사, 배관공사, 덕트공사, 전기공사 및 설비공사의 일정이 서로 연결되어 있기 때문이다.

따라서 내화피복 공사의 핵심은 다음 네 가지로 정리할 수 있다.

① 적합한 내화피복 시스템 선정
② 철골 바탕면의 품질 확보
③ 시공환경과 피복두께 관리
④ 후속공사에 의한 손상 및 간섭 방지



결국 내화피복은 철골에 단순히 "불에 강한 재료를 입히는 공사"가 아니다.

화재 시 구조부재의 성능을 유지하기 위한 하나의 성능 시스템이며, 그 성능은 설계조건과 인정조건에 맞는 시공 및 품질관리가 함께 이루어질 때 확보된다.

현장 엔지니어가 내화피복을 관리할 때도 공정 하나만 보는 것보다 철골 → 바탕처리 → 내화피복 → 검사 → 후속공사 → 보수의 전체 흐름을 연결해서 보는 것이 중요하다.





실무 Check Point

단계	엔지니어 확인 사항
설계	내화피복 범위 및 요구성능 확인
자재	제품 및 적용 시스템 확인
철골	표면상태 및 방청도장 확인
시공 전	작업환경·가설·보양 확인
시공	공법별 시공조건 준수 여부 확인
품질	두께·밀도·부착상태 등 검사
후속공사	덕트·배관·케이블트레이 간섭 확인
완료	박락·균열·손상 및 보수부위 확인



※ 실제 적용 시에는 해당 프로젝트의 설계도서, 시방서, 관련 기준 및 적용 제품의 인정조건을 우선하여 확인해야 한다. 특히 내화성능은 제품명이나 일반적인 공법 설명만으로 판단해서는 안 되며, 해당 제품의 인정된 구성과 적용조건을 기준으로 검토하는 것이 원칙이다.
