[건축] 콘크리트 바닥 줄눈의 종류와 계획 원리 : 지붕 무근과 S.O.G.의 Control·Expansion·Isolation Joint



1. 콘크리트는 왜 균열이 발생하는가

콘크리트는 압축에는 강하지만 인장변형에 대해서는 상대적으로 취약하다.

콘크리트가 타설된 이후에는 수화반응과 수분 증발에 의해 체적이 감소하는 건조수축이 발생한다. 또한 외기온도에 따라 팽창과 수축을 반복한다.

문제는 콘크리트가 아무런 구속 없이 자유롭게 움직일 수 있는 경우보다, 주변 구조물이나 기초, 벽체 등에 의해 움직임이 구속되는 경우에 발생한다.

예를 들어 콘크리트가 20 m 길이로 타설되었다고 가정하면 온도 변화와 건조수축에 의해 미세한 길이 변화가 발생한다.

그런데 콘크리트가 주변 구조물에 의해 구속되어 있다면 이 변형이 자유롭게 발생하지 못한다.

결국 콘크리트 내부에는 인장응력이 발생하고, 이 인장응력이 콘크리트의 인장강도를 초과하면 균열이 발생한다.

따라서 줄눈의 기본적인 목적은 다음과 같이 정리할 수 있다.

콘크리트의 변형을 없애는 것이 아니라, 변형이 발생할 위치와 방향을 계획하는 것

이 개념이 Control Joint의 출발점이다.

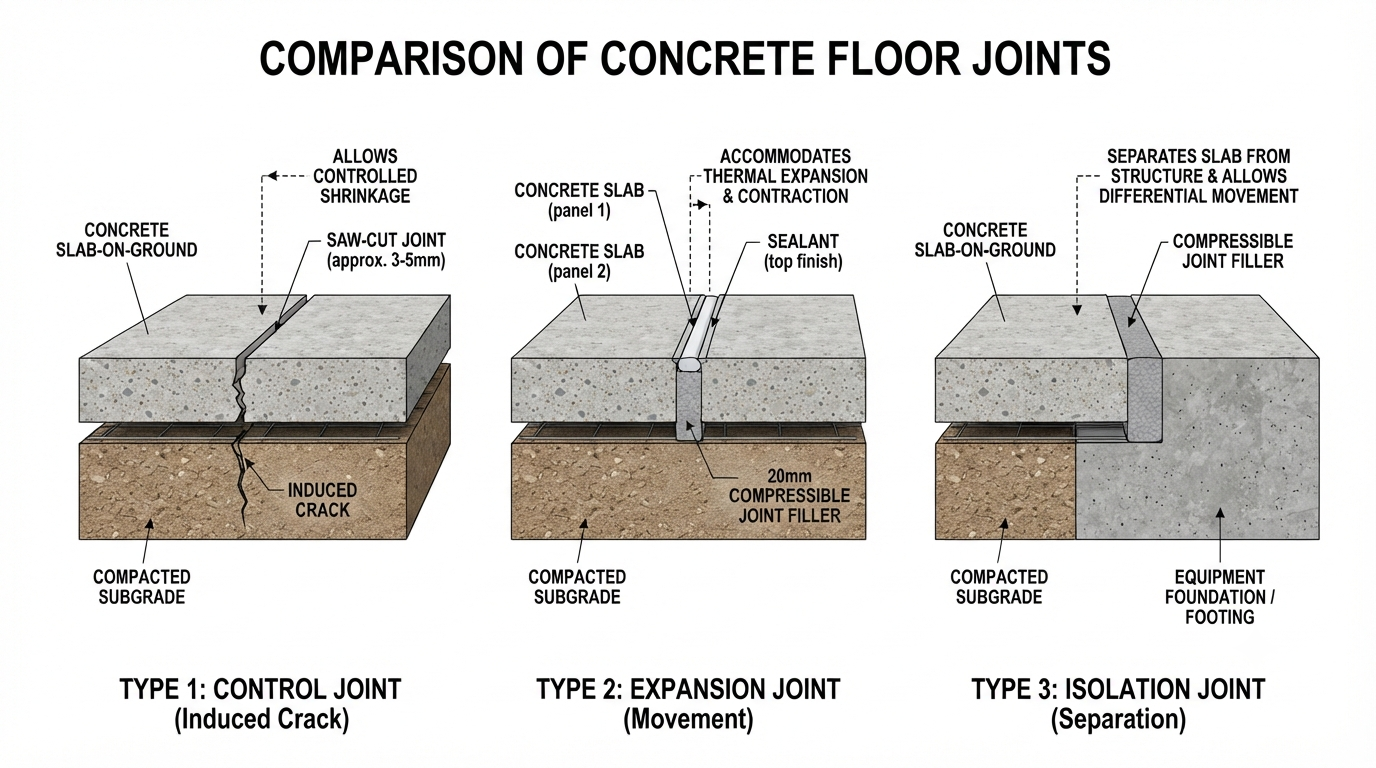

2. 줄눈은 모두 같은 역할을 하지 않는다

현장에서 흔히 "줄눈"이라고 부르지만 실제로는 목적이 다르다.

종류	주요 목적	변형 대응	대표적인 형태
Control Joint	균열 위치 제어	건조수축 중심	Saw Cut
Expansion / Movement Joint	큰 변형 수용	온도·수축·팽창	Filler + Sealant
Isolation Joint	구조체와 바닥의 분리	구조체 간 상대변위	Filler + Sealant
Construction Joint	시공구획 분리	타설순서에 따른 접합	Bulkhead 등



여기서 가장 중요한 차이는 Control Joint는 콘크리트를 완전히 분리시키는 것이 아니라 균열이 발생할 약한 단면을 의도적으로 만드는 것이라는 점이다.

반면 Expansion Joint와 Isolation Joint는 상대적으로 큰 움직임을 허용하기 위해 콘크리트 사이에 압축 가능한 재료를 삽입하여 물리적으로 분리한다.





3. Control Joint는 왜 Saw Cut을 하는가

Control Joint를 이해하기 위해서는 "균열을 막는다"라는 표현부터 수정할 필요가 있다.

Control Joint는 균열을 완전히 없애는 것이 아니다.

오히려 균열이 발생할 위치를 설계자가 지정하는 것에 가깝다.

ACI 360R은 S.O.G.의 Sawcut Contraction Joint를 무작위 균열을 줄이기 위한 방법으로 설명하고 있으며, Saw Cut을 통해 콘크리트 내부에 약한 면을 만들어 그 위치에서 균열이 발생하도록 유도한다.

개념적으로 보면 다음과 같다.

콘크리트가 수축하면서 인장응력이 발생하면 가장 취약한 부분에서 균열이 발생한다.

따라서 콘크리트 내부에 의도적으로 약한 단면을 만들어 놓으면 균열이 그 위치에서 발생하도록 유도할 수 있다.

결국 Control Joint의 핵심은

"균열 방지"가 아니라 "균열 위치 제어"

이다.







4. 그렇다면 S.O.G.에도 왜 Control Joint가 필요한가

S.O.G.(Slab On Grade)는 지반 위에 직접 설치되는 바닥이다.

구조적으로 보면 지반이 슬래브 전체를 지지하기 때문에 일반적인 구조 슬래브와는 거동이 다르다.

그러나 이것이 콘크리트의 수축 문제까지 없어지는 것은 아니다.

오히려 S.O.G.는 다음과 같은 요인의 영향을 받는다.

• 콘크리트 건조수축
• 온도 변화
• 하부 지반과의 마찰
• 슬래브 두께
• 콘크리트 배합
• 양생 조건
• 철근량
• 기둥 및 벽체에 의한 구속
• 장비기초 및 Pit 등에 의한 국부적인 구속

ACI 360R에서도 S.O.G.의 줄눈 간격을 결정할 때 슬래브 두께, 철근량, 콘크리트의 수축성, 하부 마찰, 주변 구속조건, 기초 및 장비 배치, 환경조건 등을 함께 고려하도록 하고 있다.



결국 S.O.G.의 Control Joint는

넓은 콘크리트 면을 적절한 크기의 Panel로 분할하여 수축균열을 관리하는 장치

라고 이해할 수 있다.

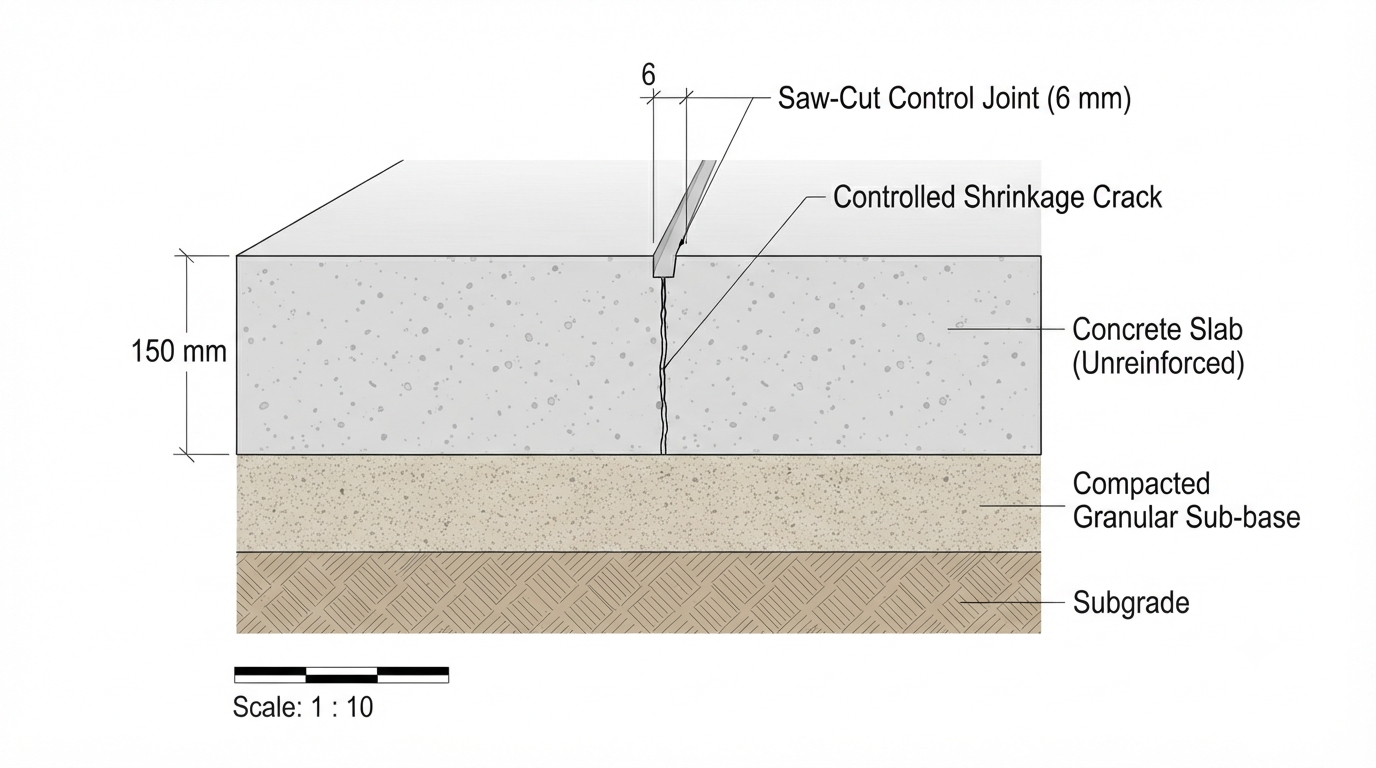

5. 6 mm Saw Cut의 의미

도면에 다음과 같이 표시되어 있다고 가정한다.

6 mm SAW CUT @2,000

여기서 6 mm는 일반적으로 줄눈의 폭을 의미한다.

따라서 이것을 "콘크리트를 6 mm 깊이로 자른다"라고 이해해서는 안 된다.

Saw Cut에서는 최소한 다음 항목을 구분해야 한다.

① 줄눈 폭

② 절단 깊이

③ 절단 시기

④ 철근과의 관계

특히 중요한 것은 절단 깊이다.

Saw Cut의 목적은 콘크리트 단면에 충분한 약한 면을 만들어 균열을 유도하는 것이므로, 단순히 폭만 확보한다고 기능이 확보되는 것은 아니다.

실무에서는 프로젝트 시방서와 적용 기준에 따라 결정하되, 일반적인 초기 검토 개념으로는 콘크리트 두께의 약 1/4 수준을 참고할 수 있으며 국내 관련 실무자료에서는 1/4~1/5 수준이 제시되는 경우도 있다.

예를 들어 100 mm 두께의 무근 콘크리트라면 약 20~25 mm 수준이 하나의 검토값이 된다.

다만 실제 상세에서는 콘크리트 두께, 시공방법, 철근 배치 및 프로젝트 기준을 확인해야 한다.







6. Control Joint 간격은 왜 2,000 mm인가



지붕 무근 도면에서 다음과 같은 표기를 볼 수 있다.

CONTROL JOINT : 6 mm SAW CUT @2,000

그러면 자연스럽게 "왜 2 m인가?"라는 질문이 발생한다.



결론부터 말하면 2,000 mm라는 숫자가 모든 무근 콘크리트에 적용되는 절대 기준은 아니다.

줄눈 간격은 다음 조건을 종합하여 결정한다.

• 콘크리트 두께
• 콘크리트 배합
• 건조수축량
• 철근량
• 온도변화
• 양생조건
• 하부 마찰
• 주변 구조체에 의한 구속
• Panel 형상
• 외기 노출조건
• 방수층 및 단열층 구성

줄눈 간격이 짧아지면 하나의 Panel이 수용해야 하는 수축변형량이 작아진다.

따라서 지붕과 같이 외기에 직접 노출되는 무근 콘크리트에서는 실내 S.O.G.보다 온도변화의 영향을 크게 받을 수 있으므로 보다 촘촘한 Panel 구성이 검토될 수 있다.

일반적인 실무 초기값으로 2~3 m 수준을 검토할 수 있지만, 이것을 모든 프로젝트에 적용되는 절대 기준으로 보면 안 된다.



중요한 것은 숫자를 암기하는 것이 아니라

"이 Panel의 크기가 콘크리트가 수용해야 할 수축·온도변형에 적절한가?"

를 판단하는 것이다.







7. Expansion Joint @6,000은 Control Joint와 무엇이 다른가

이번 도면에서는 지붕 바닥에

Expansion Joint — 20 mm Filler + Sealant @6,000

이 계획되어 있다.

Control Joint와 가장 큰 차이는 움직임을 받아들이는 능력이다.

Control Joint는 콘크리트 내부에 약한 면을 만들어 수축균열을 유도한다.

반면 Expansion Joint는 콘크리트 사이에 20 mm 정도의 압축 가능한 Filler를 설치하여 양쪽 콘크리트가 서로 접근하거나 멀어질 수 있도록 공간을 확보한다.



따라서 두 줄눈의 개념은 다음과 같이 구분하면 이해하기 쉽다.

Control Joint

"균열이 여기서 발생하도록 유도한다."

Expansion / Movement Joint



"이 위치에서 콘크리트가 서로 움직일 수 있도록 공간을 확보한다."

8. 20 mm Filler를 넣는 이유

Expansion Joint와 Isolation Joint에서 사용하는 Filler는 단순히 틈을 채우기 위한 재료가 아니다.

핵심은 압축 가능한 완충층이라는 것이다.

콘크리트가 온도 상승으로 팽창하거나 건조수축으로 수축할 때 Filler가 압축되거나 공간을 제공함으로써 콘크리트 자체에 발생하는 구속응력을 줄인다.

그리고 상부에는 Sealant 또는 코킹을 적용하여 빗물이나 오염물질이 줄눈 내부로 침투하는 것을 방지한다.

따라서

20 mm Filler + Sealant

는 각각 다른 역할을 한다.

구성	역할
Filler	변형을 수용할 수 있는 공간 제공
Sealant	물·오염물 침투 방지
Joint	콘크리트 간 직접적인 구속 감소



여기서 Filler와 Sealant를 혼동하면 안 된다.

Filler가 움직임을 수용하고, Sealant는 그 움직임을 따라가면서 줄눈을 보호하는 역할을 한다.





10. 지붕 무근은 왜 파라펫 둘레를 따라 줄눈을 설치하는가

지붕 무근에서 주니어 엔지니어가 자주 질문하는 부분이 있다.

"왜 파라펫 주변에 Expansion Joint를 빙 둘러 설치하는가?"

이 줄눈은 엄밀하게는 일반적인 의미의 Expansion Joint라기보다 Isolation Joint 또는 Perimeter Isolation Joint의 성격으로 이해하는 것이 적절하다.



이 줄눈의 핵심적인 목적은 파라펫과 지붕 무근 콘크리트를 서로 다른 변형체로 만드는 것이다.

파라펫은 구조체에 고정되어 있다.

반면 지붕 무근 콘크리트는 외기에 노출되어 온도변화와 건조수축에 따라 수축·팽창한다.

만약 두 부재를 직접 붙여버리면 무근 콘크리트가 움직이려고 할 때 파라펫이 구속조건으로 작용할 수 있다.



이때 무근 콘크리트 내부에 인장응력이 발생하고 파라펫 접합부 주변에 균열이 집중될 가능성이 있다.

따라서 파라펫과 무근 콘크리트 사이에 압축 가능한 Filler를 설치하여 상대적인 움직임을 허용한다.



즉,

파라펫 주변 줄눈은 무근 콘크리트의 팽창을 위한 단순한 "틈"이 아니라, 파라펫과 무근 콘크리트 사이의 상대변위를 허용하기 위한 분리 상세다.







11. 왜 파라펫 한쪽이 아니라 전체 둘레를 분리하는가

지붕 무근 콘크리트의 변형은 한 방향으로만 발생하지 않는다.

온도변화와 건조수축에 따라 평면상의 X방향과 Y방향 모두에서 변형이 발생한다.

따라서 파라펫의 한쪽 면만 분리하면 다른 방향에서는 여전히 무근 콘크리트가 파라펫에 의해 구속될 수 있다.

이 때문에 파라펫과 접하는 전체 둘레를 연속적으로 분리하여 무근 콘크리트가 외곽 구조체에 직접 구속되지 않도록 하는 것이다.



여기서 외곽의 줄눈과 내부 Control Joint는 역할이 다르다.

외곽 줄눈

→ 파라펫과 무근 콘크리트의 구속을 줄인다.

내부 Control Joint

→ 무근 콘크리트 자체의 수축균열 위치를 제어한다.

따라서 파라펫 주변 Isolation Joint를 설치했다고 해서 내부 Control Joint가 필요 없어지는 것은 아니다.







12. 파라펫 주변 줄눈은 방수층과 함께 검토해야 한다

지붕에서는 이 부분이 특히 중요하다.

파라펫과 무근 콘크리트 사이의 줄눈을 설치하는 목적을 단순히 콘크리트 균열 방지로만 이해하면 안 된다.

지붕은

구조 슬래브 → 단열층 → 방수층 → 보호층 → 무근 콘크리트

와 같은 여러 층으로 구성될 수 있다.

무근 콘크리트가 수축·팽창하면서 발생하는 움직임이 하부 방수층에 전달될 수 있기 때문에 무근 콘크리트의 줄눈과 방수층의 Movement 상세를 함께 검토해야 한다.

특히 파라펫 접합부는 지붕 방수에서 중요한 취약부이므로 다음 사항을 확인해야 한다.

• Filler가 충분한 분리 기능을 갖는가
• 상부 Sealant가 적절하게 계획되었는가
• 방수층이 파라펫 접합부에서 적절히 처리되었는가
• 무근 콘크리트의 변형이 방수층에 직접 전달되지 않는가
• 파라펫 방수 상세와 충돌하지 않는가

즉,

지붕 무근의 줄눈은 콘크리트만 보고 결정할 수 없으며 방수층과 함께 Coordination해야 한다.







13. 파라펫 주변 줄눈과 내부 Control Joint는 함께 계획한다

이 구조를 이해하면 지붕 무근의 줄눈 계획이 훨씬 명확해진다.

외곽에서는 구조체와 무근을 분리하고, 내부에서는 무근 자체를 적절한 크기의 Panel로 분할한다.

따라서 지붕 무근의 줄눈 계획은 다음과 같은 두 단계로 볼 수 있다.

① 외곽 구속 제거

파라펫, 벽체 등과 무근 콘크리트 사이에 Isolation Joint를 설치한다.

② 내부 수축균열 제어

무근 콘크리트를 적절한 크기의 Panel로 분할하고 Control Joint를 설치한다.







14. Isolation Joint는 왜 S.O.G.에 필요한가

S.O.G.에서 특히 중요한 것이 Isolation Joint다.

S.O.G. 주변에는 기둥, 벽체, 장비기초, Pit, Equipment Foundation 등이 존재한다.

문제는 콘크리트 바닥과 이러한 구조물이 서로 같은 방식으로 움직이지 않는다는 것이다.

예를 들어 바닥 콘크리트가 건조수축을 하려고 하는데 장비기초가 이를 구속하면 바닥 콘크리트에는 인장응력이 발생할 수 있다.

이때 장비기초 주변을 완전히 붙여버리는 대신 압축 가능한 Filler를 설치하면 바닥과 장비기초 사이에 상대적인 움직임을 허용할 수 있다.



즉 Isolation Joint의 핵심은

"균열을 특정 위치로 유도하는 것"이 아니라 "서로 다른 구조체를 분리하는 것"

이다.

ACI 360R에서도 장비기초나 기둥 등 주변의 구조적 구속을 줄이기 위한 Isolation Joint 상세를 별도로 다루고 있다.







15. 지붕 무근과 S.O.G.는 같은 줄눈 원리를 적용하는가

기본 원리는 같지만 설계조건은 다르다.

항목	지붕 무근	SOG
주요 영향	온도변화 + 건조수축	건조수축 + 하부구속
외기 영향	큼	상대적으로 작음
하부조건	방수·단열층 등	지반 및 Base
주요 목적	균열 제어 및 변형 수용	수축균열 제어
Control Joint	중요	중요
Expansion/Movement Joint	장거리 구간에서 중요	필요 위치에 계획
Isolation Joint	구조체 및 돌출부 주변	기둥·벽·장비기초 주변



특히 플랜트 건축에서는 S.O.G. 위에 장비, Pipe Rack Column, Equipment Foundation, Drain Pit, Trench 등이 설치되는 경우가 많기 때문에 단순한 바닥 면적만 보고 줄눈을 배치해서는 안 된다.

줄눈 계획은 건축 평면과 구조 평면, 장비 배치 및 시공구획을 함께 검토해야 한다.









16. 줄눈 위치는 어디에 두어야 하는가

S.O.G.와 지붕 무근을 계획 할때 다음 위치를 우선적으로 검토할 필요가 있다.

① 기둥선

기둥 주변은 바닥의 변형이 구속될 가능성이 높기 때문에 줄눈 계획 시 우선 검토한다.

② 장비기초 주변

Equipment Foundation과 S.O.G.를 직접 연결하면 상대변위 차이에 의해 균열이 발생할 수 있으므로 Isolation Joint를 검토한다.

③ Pit 및 Trench 주변

개구부와 단차가 발생하는 곳은 응력 집중이 발생하기 쉽다.

④ 벽체 접점

벽체와 S.O.G.의 상대적인 움직임을 고려하여 Isolation Joint 또는 적절한 접합 상세를 검토한다.

⑤ 재진입 코너

L자 형태의 모서리나 개구부 코너는 균열 발생 가능성이 높은 위치다.

따라서 줄눈은 단순한 격자무늬가 아니라 균열이 발생하기 쉬운 위치를 사전에 읽고 배치하는 작업이다.









17. 주니어 엔지니어가 반드시 기억해야 할 5가지

① Control Joint는 균열을 없애는 것이 아니다

균열을 없애는 것이 아니라 균열 발생 위치를 제어하는 것이다.

② Saw Cut의 폭과 깊이는 다른 개념이다

6 mm Saw Cut이라고 해서 6 mm 깊이로 절단한다는 의미가 아니다.

도면의 폭과 별도로 절단 깊이 및 철근과의 관계를 확인해야 한다.

③ Expansion Joint와 Control Joint는 목적이 다르다

Control Joint는 균열을 유도하고, Expansion/Movement Joint는 상대적인 움직임을 허용한다.

④ Isolation Joint는 구조체와 바닥을 분리한다

특히 S.O.G.의 Equipment Foundation, 기둥, 벽체, Pit 등과의 접점에서 중요하다.

⑤ 줄눈 간격은 숫자 하나로 결정하지 않는다

슬래브 두께, 콘크리트 배합, 수축량, 철근량, 온도, 양생, 하부 마찰, 구조적 구속, 패널 형상 등을 종합적으로 검토해야 한다.

국내 공동주택 하자판정기준에서도 옥상 바닥 신축줄눈의 간격을 설계도서와 함께 관리하며, 설계도서에 명시되지 않은 경우에는 일정한 판단기준을 제시하고 있다. 다만 이러한 기준을 일반적인 플랜트 설계의 절대적인 줄눈 설계기준으로 그대로 적용해서는 안 되며, 해당 프로젝트의 설계기준과 시방서가 우선되어야 한다.







15. 마무리 — 줄눈은 "균열을 관리하는 설계"다

콘크리트는 완전히 움직이지 않는 재료가 아니다.

온도에 따라 팽창하고 수축하며, 건조 과정에서 체적이 감소한다. 문제는 이러한 변형 자체보다 변형이 구속될 때 발생하는 인장응력이다.

따라서 콘크리트 줄눈 설계의 핵심은 다음 세 가지로 정리할 수 있다.

Control Joint

→ 균열이 발생할 위치를 지정한다.

Expansion / Movement Joint

→ 콘크리트의 상대적인 움직임을 허용한다.

Isolation Joint

→ 서로 다른 구조체의 움직임을 분리한다.

결국 좋은 줄눈 계획은 콘크리트에 균열이 발생하지 않도록 만드는 계획이 아니다.

균열이 발생할 수밖에 없는 콘크리트의 재료적 특성을 인정하고, 그 균열과 변형을 설계자가 통제 가능한 위치와 형태로 유도하는 계획이다.

플랜트 건축설계에서 줄눈을 검토할 때도 "몇 m마다 설치하는가"부터 확인하기보다 먼저 무엇을 제어하기 위한 줄눈인가를 확인하는 것이 우선이다.

그 다음에 슬래브 두께, 콘크리트 배합, 온도조건, 구속조건, 철근, 장비기초 및 구조체 위치를 검토하여 적정 간격과 상세를 결정해야 한다.
