[건축] 기존 파이프랙 증설 시 콘파괴(Concrete Breakout) 검토 및 보강 방법

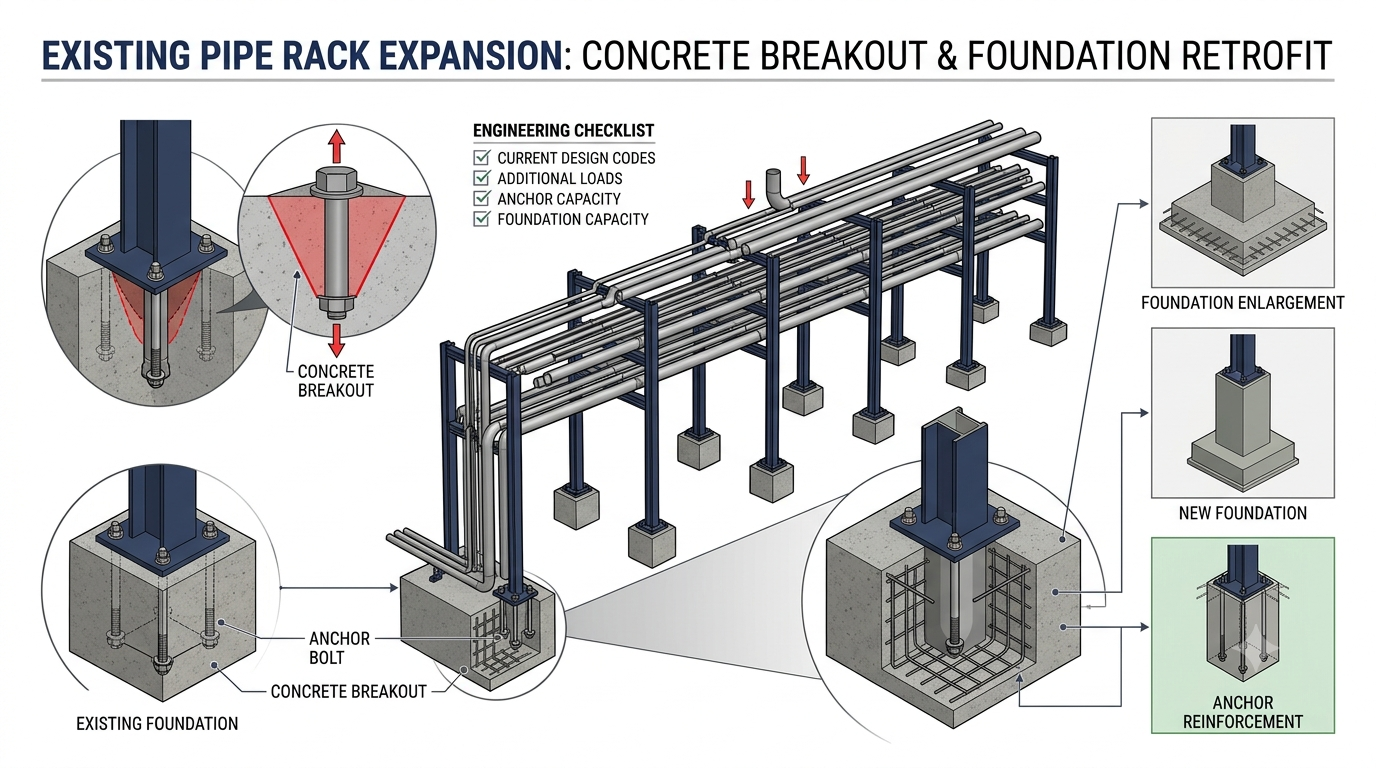

Existing Pipe Rack Expansion & Concrete Breakout





1. 콘파괴란?

콘파괴(Concrete Breakout)는 콘크리트에 설치된 앵커가 인장력이나 전단력을 받을 때, 앵커 주변의 콘크리트가 쐐기 또는 원뿔 형태로 떨어져 나가는 파괴 현상이다.

파이프랙 기둥은 베이스플레이트(Base Plate)와 앵커볼트를 통해 기초에 고정된다. 이때 배관 하중, 풍하중, 지진하중 등으로 기둥에 인장력과 전단력이 발생하면 앵커와 콘크리트가 해당 하중을 지지해야 한다.

앵커 자체의 강도가 충분하더라도 주변 콘크리트의 저항력이 부족하면 콘파괴가 발생할 수 있다.

핵심은 앵커볼트의 강도만 확인해서는 기초의 안전성을 판단할 수 없다는 점이다.

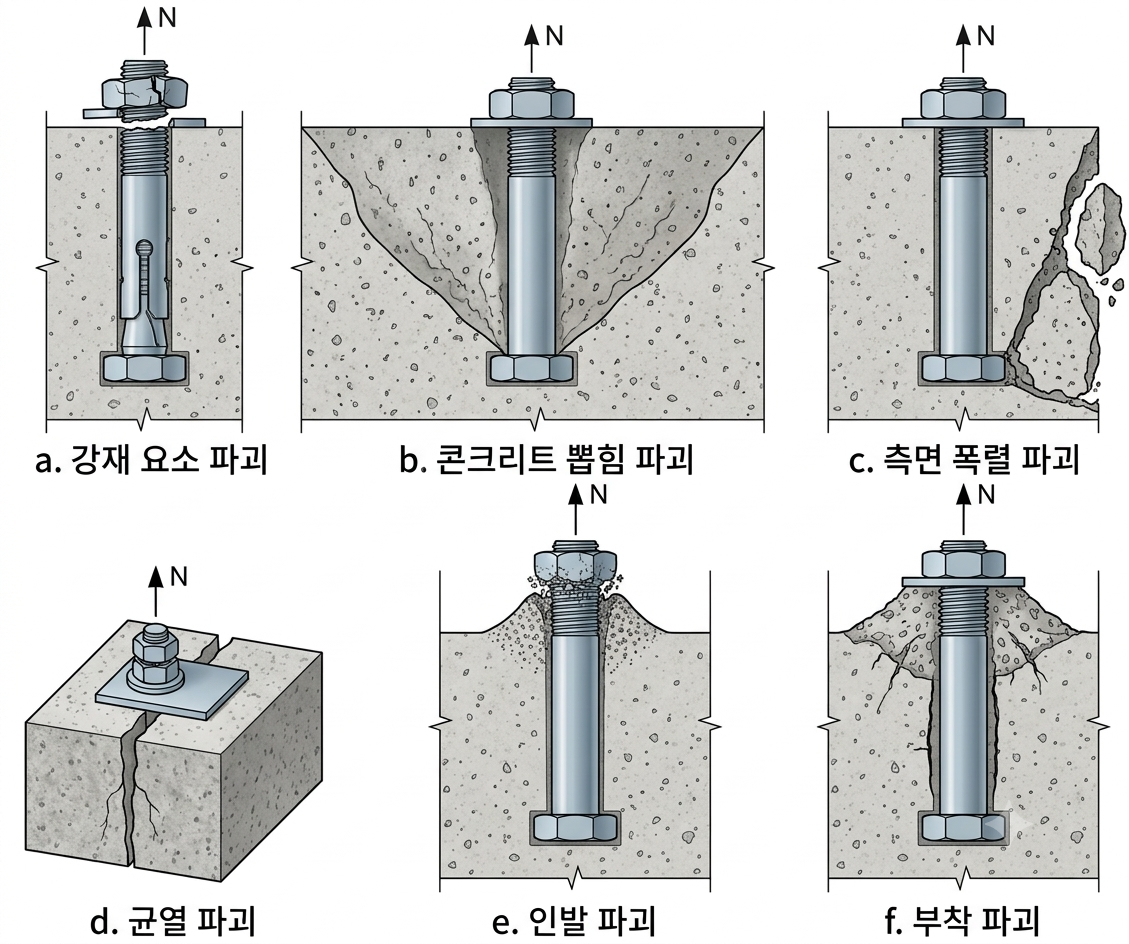

콘파괴 현상







2. 콘파괴가 발생하는 주요 원인

구분	주요 원인	검토 사항
기초 크기	기초가 작아 앵커 주변 콘크리트가 부족함	기초 폭, 높이 및 앵커 위치
앵커 위치	기초 가장자리와 앵커 사이의 거리가 짧음	가장자리 거리(Edge Distance)
매입 깊이	앵커가 콘크리트 내부에 충분히 매입되지 않음	유효 매입 깊이(Effective Embedment Depth)
하중 증가	파이프랙 증설로 기둥에 작용하는 하중이 증가함	축력, 모멘트, 전단력 및 앵커력
콘크리트 상태	콘크리트 강도 부족 또는 균열 발생	설계강도, 실제 상태 및 균열
앵커 배치	앵커 간격과 배치가 불리함	앵커 그룹의 파괴면 중첩 및 편심



콘파괴는 기초의 크기뿐 아니라 앵커 위치, 매입 깊이, 콘크리트 강도 및 작용 하중에 따라 발생 여부가 달라진다.

특히 기존 파이프랙 증설에서는 기존 기초를 그대로 사용하면서 상부 구조물과 배관 하중이 증가하는 경우가 많다. 따라서 기존 설계 당시에는 문제가 없었더라도 증설 후에는 앵커와 기초의 안전성이 부족해질 수 있다.

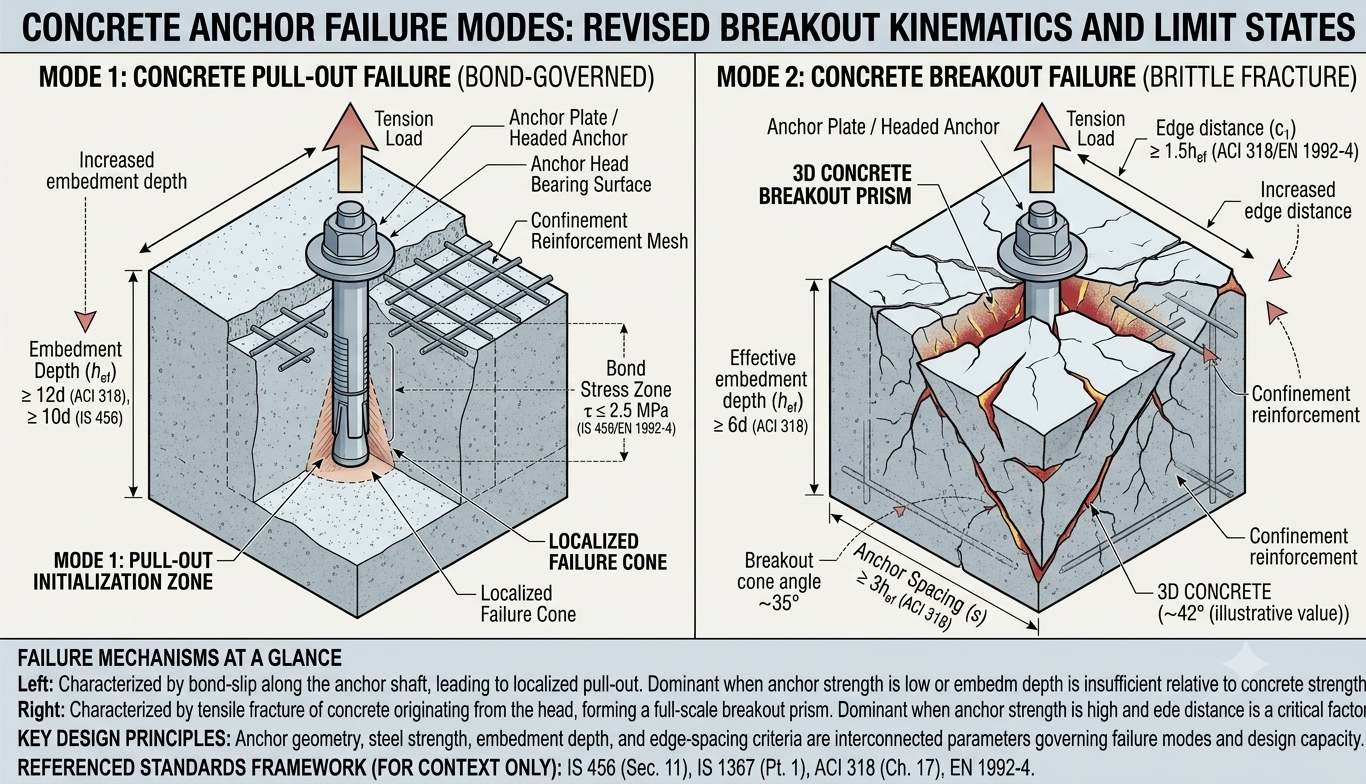

콘 파괴 원리





3. 기존 파이프랙 증설 시 검토 사례

이전 설계 code를 기준하여 계획된 기존 파이프랙에 증설을 계획하면서 기초의 콘파괴 검토 결과가 부족한 것으로 확인된 경우를 가정한다.

이때는 다음 세 가지를 구분해야 한다.



첫째, 기존 구조물의 설계 당시 적용 기준을 확인한다.

둘째, 기존 계산서에 앵커의 인장·전단 및 콘크리트 파괴 검토가 포함되어 있는지 확인한다.

셋째, 현재 증설 하중을 반영한 구조검토를 수행한다.



기존 계산서에 콘파괴 검토가 없다는 이유만으로 당시 설계가 기준에 위배되었다고 판단해서는 안 된다. 적용 기준과 프로젝트 설계조건을 확인해야 한다.

반대로 과거에 설치된 구조물이라는 이유로 기존 기초를 그대로 사용해서도 안 된다. 현재 증설 조건에서 구조 안전성을 확보하는 것이 우선이다.







4. 콘파괴 발생 시 현실적인 보강 방법

보강 방법은 콘파괴 검토 결과와 기존 기초의 구조적 여유에 따라 결정한다. 단순히 앵커볼트를 굵게 교체하는 것만으로는 해결되지 않을 수 있다.

4.1 보강안 비교

보강 방법	적용 개념	주요 검토 사항
① 기초 확대	기존 기초 주변에 철근콘크리트를 추가하여 기초 크기를 확대	기존·신설 콘크리트 연결, 철근 정착, 전단 전달 및 확대 후 파괴면
② 독립 신규 기초 설치	기존 기초 대신 또는 별도로 신규 기초를 설치하고 기둥 하중을 전달	신규 기초 크기, 지반 지지력, 침하 및 기존 구조물과의 연결
③ 앵커 보강철근 설치	앵커에서 발생하는 힘을 철근을 통해 기초 내부로 전달	철근 정착 길이, 배근 공간, 기존 철근과의 간섭
④ 앵커 위치 및 정착 방식 변경	가장자리 거리와 매입 깊이를 개선하거나 적합한 앵커 시스템으로 변경	변경 후 인장·전단·콘파괴·뽑힘 및 시공 가능 여부
⑤ 구조 하중 재분배	증설 구조물을 별도 지지하거나 프레임 구성을 변경해 기존 기초에 전달되는 하중을 줄임	전체 구조해석, 기둥 반력 및 연결부 검토

4.2 우선 검토할 보강안

1순위: 기존 기초 확대

기초 확대가 가능한 공간이 있고 기존 기초의 콘크리트 상태가 양호하다면 우선 검토할 수 있는 방법이다.

다만 콘크리트를 외부에 덧붙이는 것만으로 보강이 완료되는 것은 아니다. 기존 기초와 신설 콘크리트 사이에 하중이 전달되도록 연결철근과 접합부를 설계해야 한다. 확대된 기초의 휨, 전단, 정착 및 지반 지지력도 확인해야 한다.



2순위: 신규 기초 설치

기존 기초의 보강 공간이 부족하거나 기존 콘크리트 상태가 좋지 않은 경우에는 신규 기초를 설치하는 방법을 검토한다.

신규 기초가 증설 하중을 직접 지지하도록 설계하면 기존 기초에 전달되는 하중을 줄일 수 있다. 다만 신규 기초의 설치 공간, 지하 매설물, 기존 기초와의 간섭 및 지반 조건을 먼저 확인해야 한다.



3순위: 앵커 보강철근 적용

앵커 주변에 적절한 철근을 배치하고 해당 철근이 기초 내부에서 충분히 정착되도록 설계하면 콘크리트 파괴에 대한 저항력을 확보하는 방법이 될 수 있다.

그러나 기존 기초가 이미 시공된 상태에서는 내부 철근의 위치와 정착 조건을 확인하기 어렵다. 따라서 기존 철근 배근 상태를 조사하고 실제 시공 가능성을 검토해야 한다.



주의: 앵커볼트 교체, 추가 앵커 설치 또는 기초 확대 중 어느 방법이 적합한지는 구조검토 결과로 결정해야 한다. 보강 방법을 먼저 정하고 검토를 맞추는 방식은 피해야 한다.

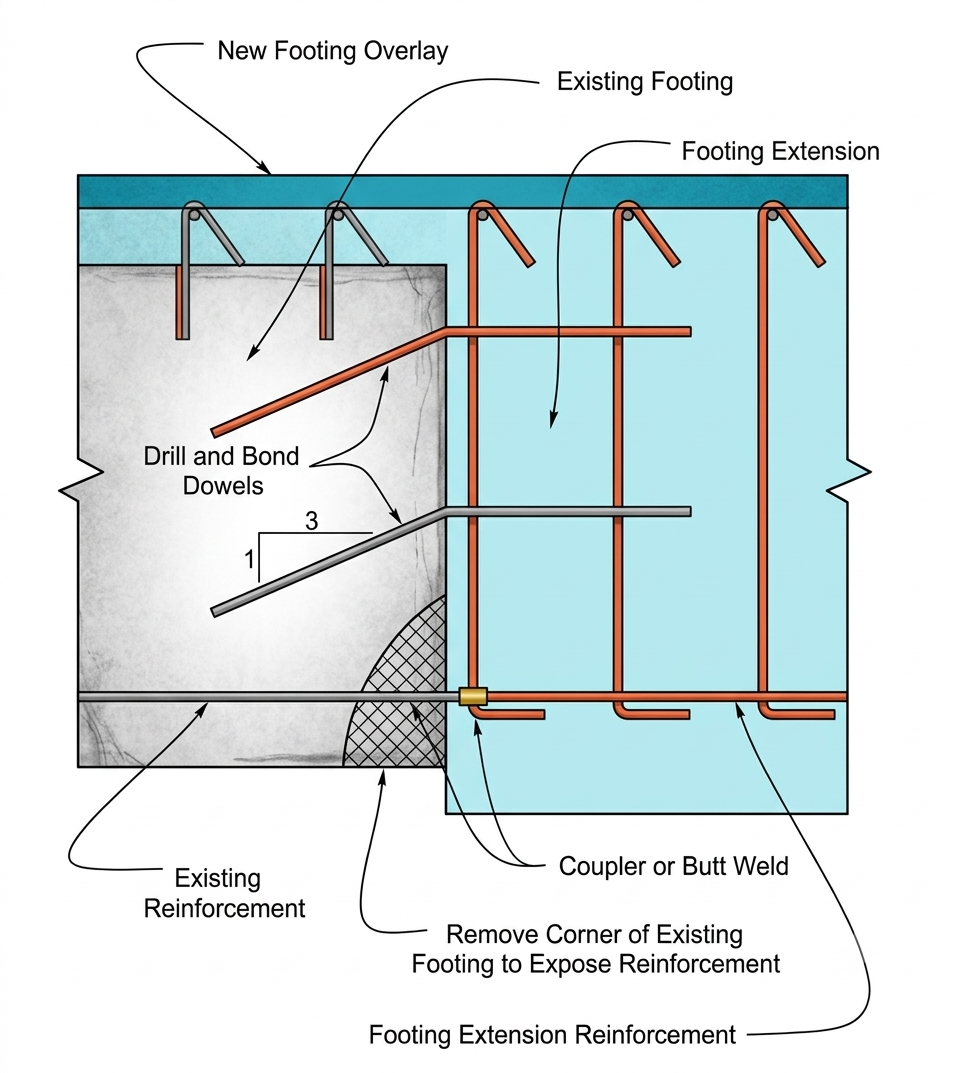

기초 확대 보강 상세

(TIP) 일반적으로 PIPE RACK 기초의 배근은 그 크기가 큰 경우가 많지 않아, 케미칼 앙카를 설치 후 연결 배근을 매립하여 증설하는 경우가 많다.

기초를 보강할 수도 있으나, 일부의 경우, PEDESTAL 을 보강하는 경우도 있으며, 철판 보강을 적용 하는 경우도 가능함으로, 검토시 대안으로 고려할 수 있다.



5. 건축 엔지니어가 중점적으로 관리할 사항

건축 엔지니어는 구조계산을 직접 수행하지 않더라도, 구조검토에 필요한 자료가 정확하게 전달되고 보강안이 실제 현장에 적용될 수 있도록 관리해야 한다.

5.1 기존 설계자료 확인

• 기존 구조계산서와 구조도면 확보
• 기초 크기, 콘크리트 강도 및 철근 배근 확인
• 앵커볼트 규격, 개수, 간격, 매입 깊이 확인
• 기존 설계기준과 프로젝트 설계조건 확인

기존 계산서에 앵커 검토가 없으면 누락된 검토 항목을 구조 담당자에게 명확히 전달한다.

5.2 증설 하중 확인

• 증설 배관과 설비의 자중
• 운전 중 유체 중량 및 기타 적용 하중
• 배관 열팽창 등에 따른 반력
• 풍하중 및 지진하중
• 기존 구조물과 증설 구조물의 하중 조합

증설 전후의 기둥 반력과 앵커력을 비교하면 기존 기초의 부담이 얼마나 증가하는지 파악할 수 있다.

5.3 현장 상태 확인

• 기초의 실제 크기와 앵커 위치 실측
• 콘크리트 균열 및 손상 여부 확인
• 철근 탐사 등을 통한 기존 배근 상태 확인
• 앵커 매입 깊이와 설치 방식 확인
• 지하 매설물 및 보강 시공 공간 확인

도면과 현장 상태가 다르면 실측 결과를 기준으로 구조 담당자와 설계조건을 재정리한다.



(TIP) 철근 탐사 등 기존 배근 상태를 확인하기 위해서는 전문 장비 (패러스캔 등) 를 활용해야 함으로, 이 경우 정밀 안전진단 용역을 수행하는 것을 고려해야 한다.

5.4 보강도면과 시공성 검토

보강도면에서는 다음 사항을 중점적으로 확인한다.

• 기존 기초와 신설 콘크리트의 연결 상세
• 철근의 배치와 정착 길이
• 신규 앵커의 위치 및 매입 깊이
• 기존 철근과 신규 앵커의 간섭
• 배관, 케이블 트레이 및 지하 매설물과의 간섭
• 보강 시공 순서와 콘크리트 타설 공간

구조적으로 안전한 보강안이라도 현장에서 철근을 배치할 수 없거나 앵커 시공 공간이 확보되지 않으면 적용할 수 없다.



(TIP) 보강안 계획시, 해당 구간은 기존 시설물 또는 지장물이 있다는 점을 명확히 인지하고, 보강 계획을 수립해야 하며, 해당 구간에 소요되는 장비의 제원을 사전에 확인하여, 작업성 확보가 가능한지 확인 해야 한다.





6. 실무 업무 진행 순서

1. 기존 구조계산서와 도면 확보
2. 증설 전후 하중 및 기둥 반력 확인
3. 기존 기초와 앵커의 실제 설치 상태 조사
4. 콘파괴를 포함한 앵커 및 기초 구조검토
5. 기초 확대, 신규 기초 또는 앵커 보강안 비교
6. 보강도면 작성 및 유관 공종 간섭 검토
7. 시공 후 앵커 설치 상태와 보강 품질 확인
8. 준공도면 및 구조검토 자료 정리

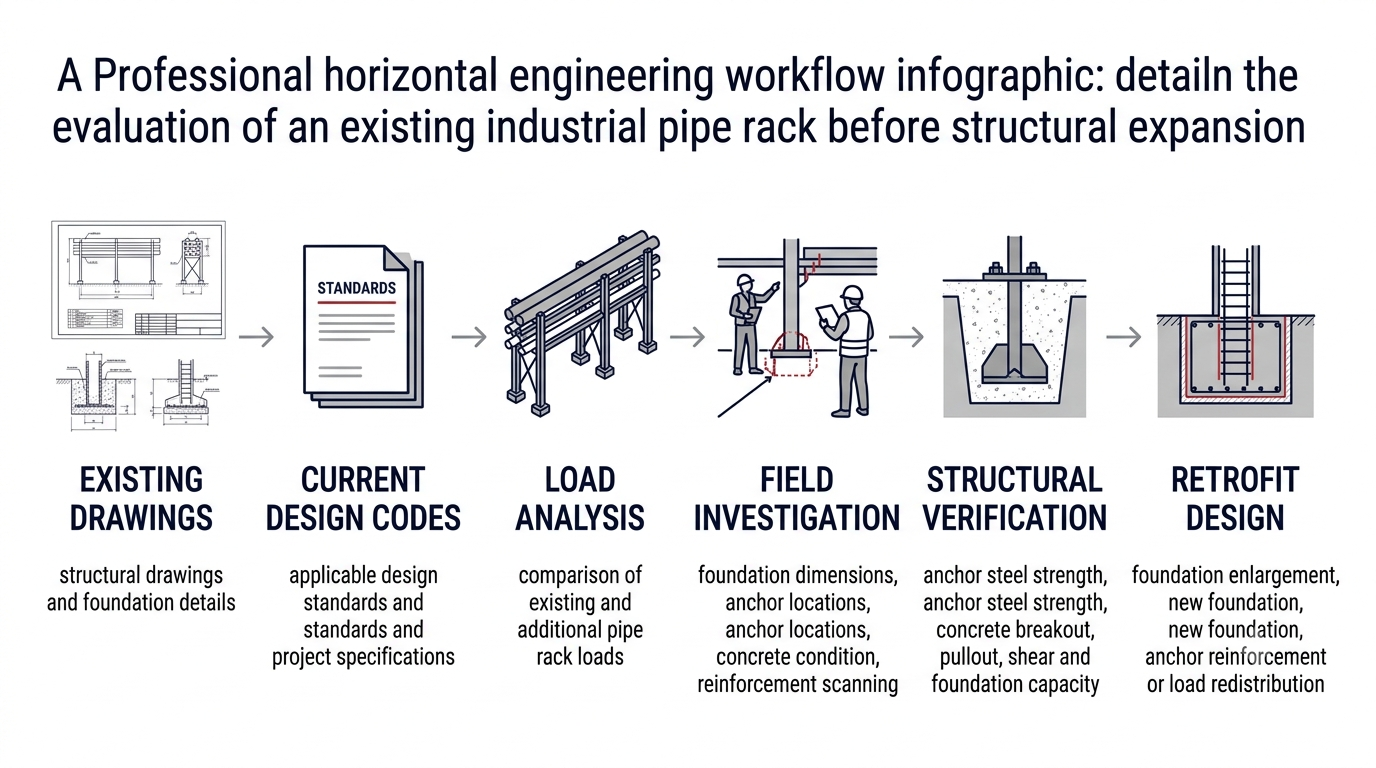

증설 설계 검토 프로세스



7. 결론

기존 파이프랙 증설 시 콘파괴가 확인되었다면 앵커볼트의 강도만 검토해서는 안 된다. 콘크리트의 파괴 저항력과 기초 전체의 구조 안전성을 함께 확인해야 한다.

건축 엔지니어는 기존 설계자료, 증설 하중, 실제 기초 상태를 정확히 확보하고 구조 담당자가 적합한 보강안을 결정할 수 있도록 지원해야 한다.

실무에서 가장 중요한 것은 기존 구조물을 무조건 보강하는 것이 아니라, 증설 후 부족해지는 구조 성능을 정확히 확인하고 그 원인에 맞는 보강 방법을 적용하는 것이다.
