[건축] 데크플레이트, 제대로 알고 넘어가기 — 평데크·골데크부터 내화구조, 철근트러스까지

건축이나 플랜트 구조도면을 보다 보면 어김없이 등장하는 이름이 있다. 바로 **데크플레이트(Deck Plate)**다.

실무를 막 시작한 엔지니어라면 이런 질문이 자연스럽게 떠오른다.

평데크와 골데크는 뭐가 다른 거지? 왜 두께가 0.8mm짜리도 있고 1.2mm짜리도 있을까? 내화구조 층이면 데크도 더 두꺼운 걸 써야 하나? 데크 안에 들어있는 철근은 그냥 철근이랑 뭐가 다른가?

오늘은 이 질문들을 하나씩 짚어가면서, 데크플레이트를 볼 때 실무자가 실제로 확인해야 하는 지점이 어디인지 정리해본다.

구분	핵심 내용
평데크	비교적 평탄한 형태, 하부 마감에 유리
골데크	골 성형으로 강성·시공성 확보
데크 두께	경간·하중·처짐·제품형상에 따라 결정
콘크리트	데크 위에 타설되어 최종 슬래브 형성
철근트러스	상현재·하현재·래티스근으로 구성
데크 철근	제품에 따라 슬래브 구조 역할 수행
추가 철근	상부근·개구부 보강근 등 별도 검토
내화구조	데크 두께 단독이 아닌 전체 시스템으로 판단
실무 확인	구조계산서·제품 사양·내화인정 조건 병행 확인

※ 실제 강판 두께, 철근 규격, 내화성능은 제품과 구조계산, 적용 기준에 따라 달라진다. "몇 mm가 정답"이라고 일반화하기보다, 해당 제품의 구조성능 인정조건을 직접 확인하는 것이 원칙이다. 관련 국가건설기준에서도 데크플레이트를 거푸집 역할과 합성슬래브 인장철근 역할을 겸하는 구조용 제품으로 정의하고 있다.







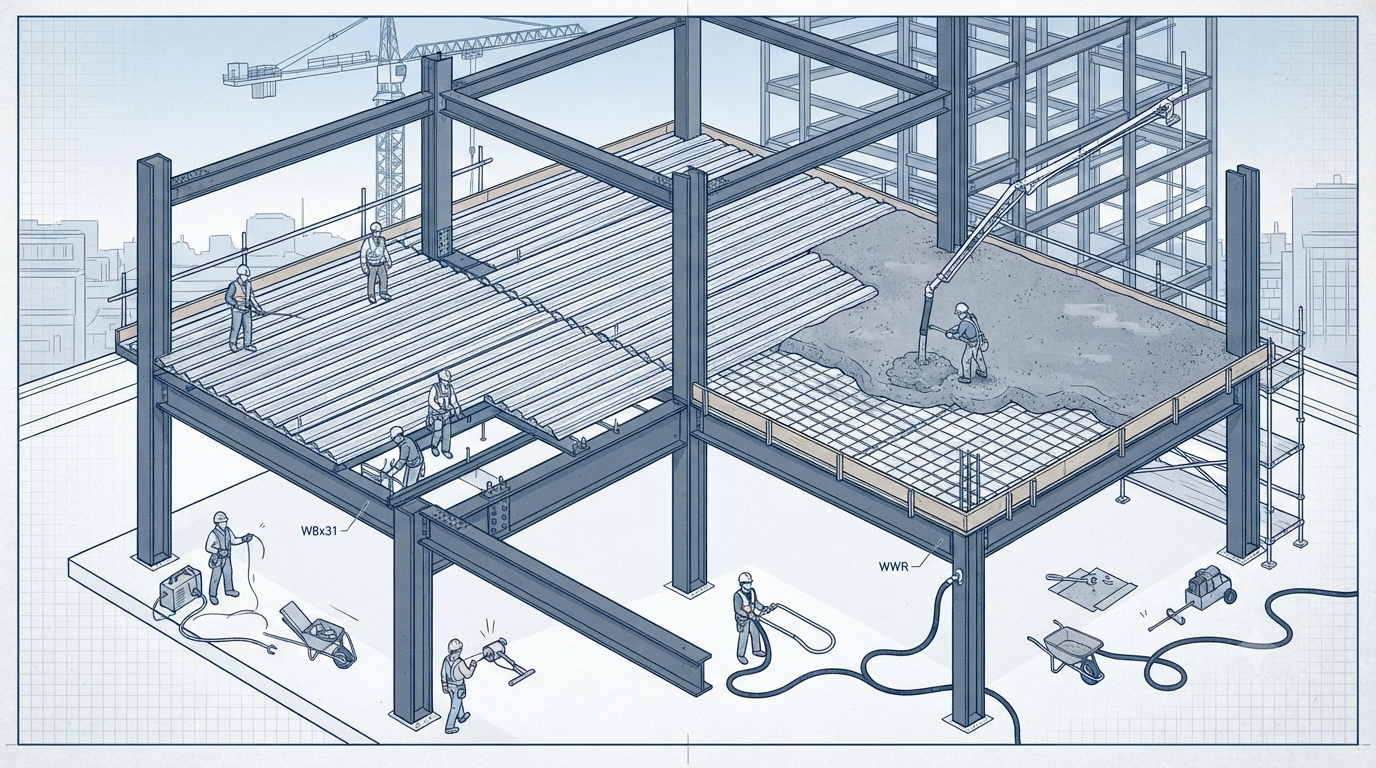

1. 데크플레이트, 정체가 뭔가

한 줄로 정의하면 콘크리트 슬래브를 타설하기 위한 강재 거푸집이다.

RC 슬래브를 만들 때는 합판 거푸집과 동바리를 짜야 하지만, 데크플레이트를 깔면 강판이 그 자체로 콘크리트를 받쳐주기 때문에 거푸집 설치·해체 공정이 크게 줄어든다.

여기서 놓치기 쉬운 포인트가 하나 있다. 데크플레이트가 항상 '타설용 판때기'로만 끝나는 게 아니라는 점이다. 구조 형식에 따라서는 콘크리트가 굳은 뒤에도 데크와 콘크리트가 한 몸처럼 거동하면서 합성슬래브의 구조체 일부로 계속 일하기도 한다.

정리하면 데크는 두 가지 시점에서 역할이 갈린다.

• 타설 시점 → 거푸집
• 경화 후 → 슬래브 구조의 일부

이 두 가지를 같이 놓고 봐야 데크의 존재 이유가 이해된다.

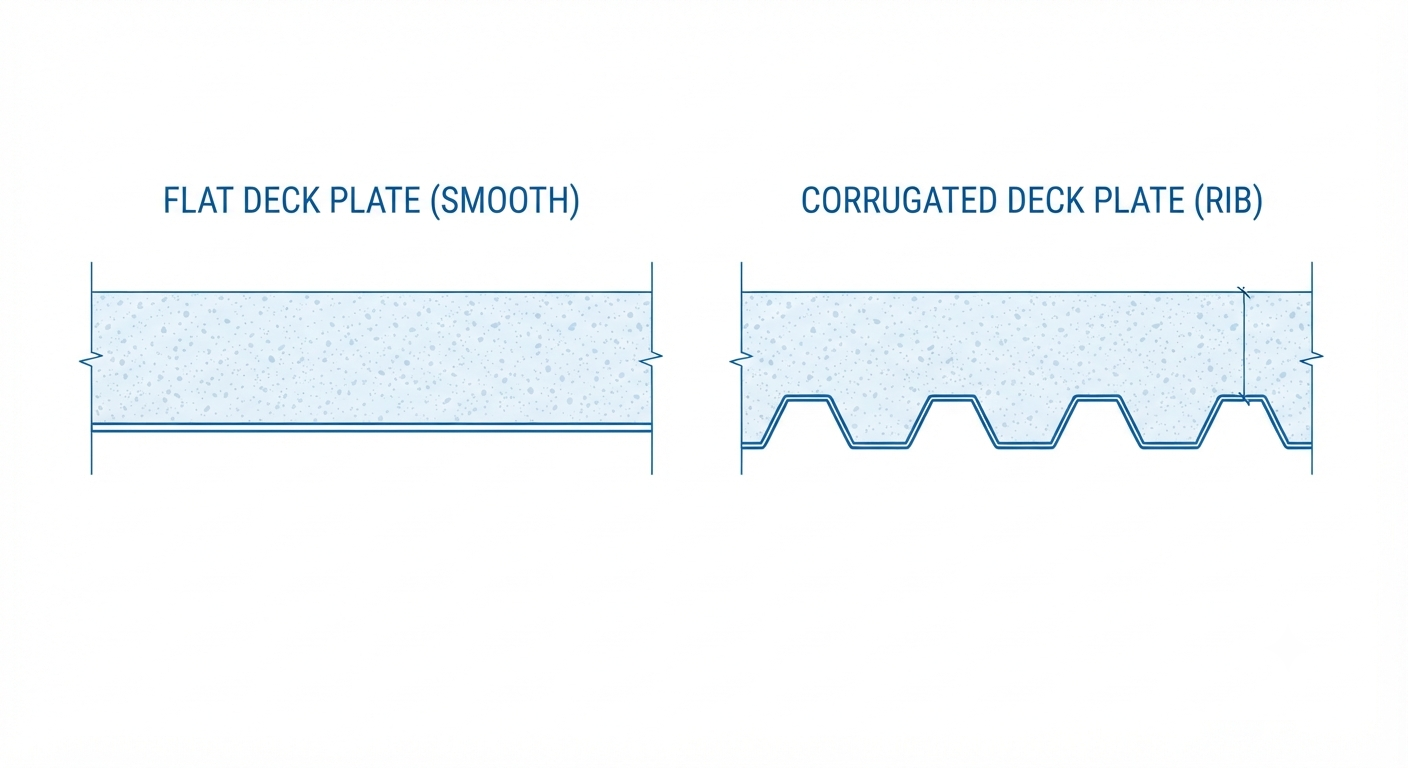

2. 평데크 vs 골데크

데크플레이트를 구분하는 가장 직관적인 기준이 평데크냐 골데크냐다.

평데크

말 그대로 강판 표면이 비교적 평평한 형식이다. 기존 RC 슬래브의 하부 거푸집과 생김새가 비슷하다고 보면 된다.

가장 큰 장점은 슬래브 하부면이 매끈하게 나온다는 것. 천장 마감이나 설비 배관 레이아웃을 잡을 때 유리하다.

다만 판 자체의 단면 형상이 단순하다 보니, 요구되는 하중이나 경간에 따라 철근 보강이 추가로 들어가야 하는 경우가 많다.

골데크

강판을 파형(골 모양)으로 성형한 방식이다. 골을 만들어 단면의 실질 높이를 확보하면서 강판 자체의 휨강성을 끌어올리는 원리다.

종이를 평평하게 펼쳐놓으면 힘없이 휘지만, 접어서 골을 만들면 훨씬 뻣뻣해지는 것과 같은 이치다.

그래서 골데크는 타설 단계에서 콘크리트 자중과 시공하중을 버티는 데 유리하고, 제품 형상에 따라서는 콘크리트와의 합성거동까지 활용하는 구조도 가능하다.

단점이라면 골이 있는 만큼 하부면이 울퉁불퉁하다는 것, 그리고 골 사이 공간에 콘크리트가 채워지는 구조이다 보니 콘크리트 물량과 슬래브 유효단면을 별도로 챙겨야 한다는 점이다.







3. 데크 두께는 왜 제품마다 다른가

현장에 가보면 같은 골데크라도 0.8mm, 1.0mm, 1.2mm 등 두께가 제각각이다.

그럼 무조건 두꺼운 게 좋은 걸까? 그렇지 않다.

데크 강판 두께는 아래 요소들을 종합해서 결정되는 값이다.

검토 항목	두께에 미치는 영향
데크 경간	경간이 길어질수록 요구 성능 상승
콘크리트 자중	타설 단계에서 데크가 직접 부담
시공하중	작업자·장비 등의 하중 반영
처짐	두께가 커지면 일반적으로 강성도 커짐
데크의 구조적 역할	단순 거푸집인지, 합성슬래브 인장재까지 겸하는지
동바리 사용 여부	무지주 시공이면 요구 성능이 더 커짐
제품 단면 형상	두께가 같아도 형상에 따라 성능이 달라짐
구조계산 결과	최종적으로는 계산서로 확정

즉 "슬래브가 두꺼우니까 데크도 두꺼운 걸 써야지" 식의 단순 비례 판단은 틀리기 쉽다. 데크 두께는 제품 형상과 구조계산이 함께 맞물려 결정되는 값이다.

특히 콘크리트가 아직 굳지 않은 타설 단계에서는 데크가 콘크리트 자중을 온전히 떠안아야 하므로, 타설 단계의 처짐과 강도 검토가 구조설계에서 빠지면 안 되는 항목이다.







4. 내화구조라고 데크 두께만 올리면 될까?

"내화구조니까 데크 강판을 몇 mm 이상 쓰면 된다" — 이렇게 단순화하면 안 된다.

내화구조는 화재 발생 시 부재가 일정 시간 동안 구조 성능을 버텨내는지를 보는 개념이다. 건축물의 피난·방화구조 등의 기준에 관한 규칙에서는 바닥의 내화구조에 대해 철근콘크리트조·철골철근콘크리트조 등의 구조와 두께 기준을 정해두고 있고, 별도로 인정받은 내화구조를 적용하는 방법도 있다.

그러니 데크슬래브의 내화성능을 볼 때

"데크가 1.2mm니까 내화구조 요건은 충족했다"

이런 식의 판단은 위험하다. 실무에서는 다음 항목들을 함께 확인해야 한다.

1. 데크플레이트 형식
2. 데크 강판 두께
3. 콘크리트 종류와 두께
4. 철근의 종류와 배치
5. 철근의 피복두께 및 위치
6. 화재 노출 방향
7. 내화피복 적용 여부
8. 해당 데크 시스템의 내화 인정(시험·인정) 조건

결국 내화성능은 강판 한 가지 요소로 정해지는 게 아니라 슬래브 전체 시스템으로 판단해야 한다는 게 핵심이다.







5. 데크 두께 ≠ 슬래브 두께

설계 초반에 은근히 헷갈리는 부분이다.

데크플레이트 강판 두께가 1.0mm라고 해서 슬래브 두께가 1.0mm일 리는 당연히 없다.

데크는 콘크리트를 받쳐주는 강판이고, 그 위에 콘크리트를 부어 완성된 슬래브가 만들어진다. 그러니 도면에서 확인해야 할 두 값은 서로 다른 것이다.

• 데크플레이트 강판 두께
• 완성된 슬래브 전체 두께

특히 골데크는 골의 높이까지 감안해서 콘크리트 단면이 형성되므로, 제품 형상에 따라 슬래브 유효단면과 콘크리트 물량이 달라진다는 점도 같이 봐야 한다.

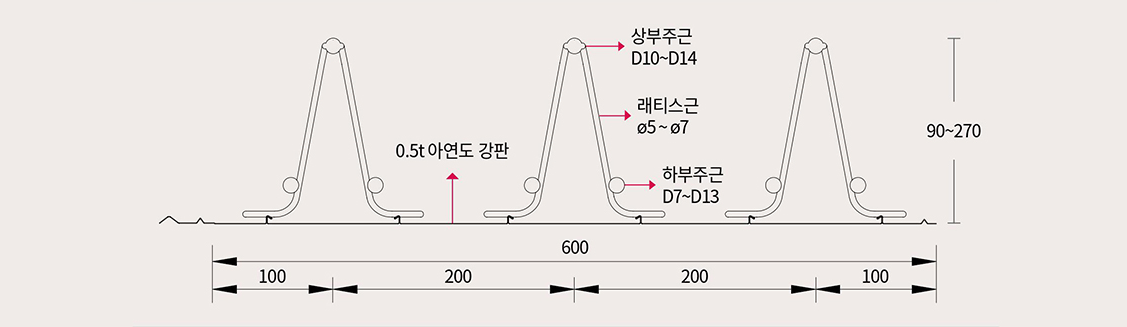

6. 데크에 들어가는 철근 — 철근트러스

한 단계 더 들어가면 철근트러스 데크를 알아야 한다.

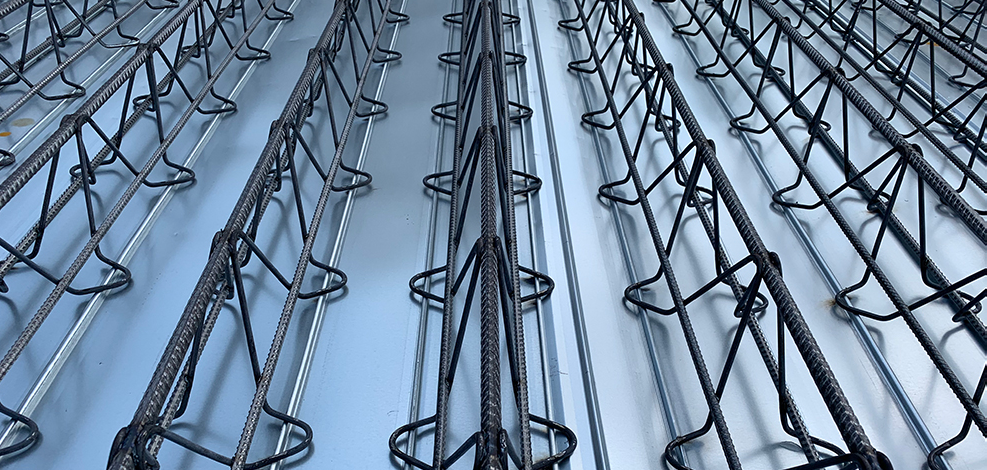

현장에서 쓰는 데크플레이트 중에는 공장에서 강판 위에 철근을 미리 일체화해둔 제품들이 있다. 철근트러스는 보통 다음 세 부재로 구성된다.

상현재 트러스 상부에 위치한 철근. 콘크리트 타설 시 형상과 위치를 잡아주며, 제품·구조형식에 따라 구조적 역할도 겸한다.

하현재 데크 하부에 위치한 철근. 합성슬래브에서 인장 측 주요 철근 역할을 할 수 있고, 제품 구조방식에 따라 데크와 함께 휨에 저항한다.

래티스근 상현재와 하현재를 대각선으로 이어주는 철근. 트러스 형상을 유지시키고, 시공 중에는 트러스의 안정성과 강성을 확보하는 데 기여한다.

그러니까 철근트러스 데크는 단순히 "강판 위에 철근을 얹어놓은 제품" 정도로 이해하기보다,

강판 + 철근트러스 + 콘크리트가 하나의 슬래브 시스템으로 작동한다

고 보는 게 더 정확하다.





7. 데크에 있는 철근 = 슬래브에 필요한 모든 철근? — 아니다



여기가 중요하다.

공장에서 데크에 철근이 일체화되어 나온다고 해서 현장에서 필요한 슬래브 철근이 전부 사라지는 게 아니다.

구조설계 결과에 따라 상부근, 보강근, 개구부 보강근, 집중하중 보강근 등이 추가로 들어갈 수 있다. 특히 슬래브가 연속되는 구간에서는 지점부에 상부 인장응력이 걸리기 때문에 별도의 상부 보강철근이 필요한 경우가 많다.

설비 개구부, 계단실, 기둥 주변처럼 데크만으로 처리가 안 되는 부위도 당연히 존재한다.

그러니 도면을 볼 때

데크에 포함된 철근 = 슬래브에 필요한 전체 철근

이라고 단정 짓지 말아야 한다.





8. 데크플레이트 선정, 순서대로 체크하면

1단계. 구조 형식 확인 평데크인지, 골데크인지, 철근트러스 데크인지, 합성데크인지부터 본다.

2단계. 경간 확인 보 없이 데크가 실제로 지지해야 하는 거리를 확인한다. 경간이 길수록 요구 강도·처짐 기준이 올라간다.

3단계. 시공단계 하중 확인 콘크리트 자중과 작업하중을 데크가 안전하게 받아낼 수 있는지 검토한다.

4단계. 슬래브 구조설계 확인 완성된 슬래브에서 필요한 철근량과 데크의 구조적 역할을 확인한다.

5단계. 내화성능 확인 해당 층·부재에 요구되는 내화시간을 확인하고, 적용하려는 데크 시스템이 그 조건을 만족하는지 본다.

6단계. 개구부·보강사항 확인 설비 개구부, 집중하중, 계단실, 기둥 주변 등 데크가 일반적으로 설치되지 않는 부위를 따로 검토한다.







9. 정리 — 기억할 네 가지

• 데크플레이트는 기본적으로 콘크리트 타설용 거푸집이다.
• 제품·구조형식에 따라 콘크리트와 합성되어 슬래브 구조체 역할까지 담당할 수 있다.
• 강판 두께는 경간·하중·처짐·제품형상을 종합해 구조적으로 결정된다.
• 내화구조는 강판 두께 하나로 정해지지 않고, 콘크리트·철근·피복·데크 형식·인정조건을 통합적으로 봐야 한다.

철근트러스 데크의 경우 상현재·하현재·래티스근이 데크와 함께 공장에서 미리 만들어지기 때문에 일반 RC 슬래브와 철근 배치 방식 자체가 다르다. 데크 안에 들어있는 철근과, 현장에서 추가로 배근하는 슬래브 보강철근을 구분해서 보는 습관을 들여두면 도면 검토가 훨씬 수월해진다.

결국 데크플레이트를 이해하는 핵심 질문은 "강판이 어떤 모양인가"가 아니라,

시공 단계에서는 무엇을 지지하고, 완성 후에는 어떤 구조적 역할을 하며, 화재 시에는 어떻게 성능을 확보하는가

라는 관점이다.
