[건축] 플랜트 건축 설계에서 층고는 어떻게 결정되는가?

플랜트 건축 설계에서 신입 엔지니어가 자주 궁금해하는 질문 중 하나가 "이 건물의 층고는 왜 이렇게 정해졌나요?"이다.

일반 건축에서는 층고를 먼저 정하고 그 안에 설비를 배치하는 것처럼 보이지만, 플랜트에서는 순서가 반대에 가깝다. 전기실, Rack Room, HVAC Room, Control Room, Utility Room 등은 각 공종의 요구조건에 따라 필요한 공간이 크게 달라지기 때문에, 층고는 건축 단독 기준이 아니라

구조 + 전기 + 계장 + 기계(HVAC) + 배관 + 소방 + 건축

각 공종의 요구사항을 종합해서 결정된다.





1. 층고와 천장고는 다르다

먼저 구분해야 할 개념이 있다. **층고(Floor-to-Floor Height)**와 **천장고(Clear Height)**는 같은 개념이 아니다.

예를 들어

• Floor-to-Floor = 5,000 mm
• Beam Depth = 700 mm
• Ceiling = 3,600 mm

라면, 5,000mm 전체를 사람이 쓸 수 있는 공간으로 오해하면 안 된다. 층고 안에는 구조체, 설비 공간, 천장, 유지관리 공간, 여유 공간이 모두 포함된다.

즉,

층고 = 사용공간 + 구조공간 + MEP 공간

으로 접근해야 한다. HVAC·전기 설비가 지나가는 공간에서는 장비 크기뿐 아니라 덕트, 배관, Cable Tray, 유지관리 공간까지 층고에 영향을 준다.







2. 층고를 결정하는 기본 순서

① 필요한 장비를 먼저 확인한다

해당 Room에 어떤 장비가 들어가는지부터 본다. 전기실이라면 Switchgear, MCC, Transformer, UPS, Battery, Panel 등이, HVAC Room이라면 AHU, Fan, Filter, Coil, Pump, Duct Connection 등이 대상이다.

② 장비의 높이를 확인한다

장비 자체 높이만 보면 안 된다. 장비 위·아래의 Cable Connection, Duct Connection, Pipe Connection, Maintenance Space까지 함께 봐야 한다. 다만 연결 방향(상부/하부)은 장비 사양에 따라 다르다. 예를 들어 Switchgear는 제품에 따라 Bottom Entry가 표준인 경우도 많으므로, "케이블은 항상 위에서 들어온다"고 단정하지 말고 실제 채용 장비의 Cable Entry 사양을 먼저 확인해야 한다.

③ 구조를 확인한다

구조 엔지니어가 계획한 Slab, Beam, Girder, Column, Opening을 확인한다. 특히 Beam Depth가 중요한데, 덕트나 Cable Tray가 Beam을 관통할 수 없는 구조라면 Beam 하부로 우회해야 하므로 필요한 수직 공간이 늘어난다. 같은 5m 층고라도 Beam 배치에 따라 실사용 가능 공간은 달라진다.

④ MEP Routing을 확인한다

천장 부근에는 Main Duct, Pipe, Cable Tray, Sprinkler, Lighting이 동시에 지나갈 수 있다. 이들이 위에서 아래로 한 줄씩 배치되는 것이 아니라, 크기·Routing·교차 여부·유지관리 공간을 함께 확인하면서 3D 또는 Section으로 검토해야 한다. 덕트, 중력배관, Bus Duct, Cable Tray 등은 현장에서 통상 우선순위를 정해 간섭을 조정하는 방식으로 풀어간다.







3. 그래서 Layout Meeting이 중요하다

건축에서 임의로 "이 건물 층고는 4,500mm로 하겠습니다"라고 결정하지 않는다. 초기 Layout 단계에서 각 공종이 필요한 공간을 제시하고 맞춰본다.

공종	요구 조건 예시
Electrical	Switchgear 높이 + Cable Connection + Cable Tray
HVAC	AHU 높이 + Duct + Damper + Maintenance Space
Piping	Main Pipe + Branch Pipe + Valve + Insulation
Instrumentation	Instrument Cable Tray + Junction Box + Cable Routing
Fire Protection	Sprinkler + Fire Protection Pipe
Structural	Beam Depth + Slab Thickness

이 과정의 핵심은 "각 공종의 요구조건을 모두 만족하면서 가장 합리적인 층고를 찾는 것"이다.







4. Room별 층고 결정 요소

Rack Room

Rack Room은 일반 사무실과 다르게 봐야 한다.

검토 항목	주요 내용
Rack 높이	Instrument / Control Rack 높이
Cable Tray	Rack 상부 Cable Tray 및 Routing
Cable Entry	하부 또는 상부 Cable Entry
HVAC	Supply / Return Duct
Fire Protection	Sprinkler 및 관련 배관
Lighting	Rack 및 작업공간 조명
Maintenance	Rack 전·후면 작업공간
Future	향후 Rack 증설 공간

Rack Room에서는 Rack 자체 높이보다 Cable Routing과 HVAC 공간이 층고에 더 크게 영향을 줄 때가 많다.

Electrical Room

Switchgear, MCC, Transformer, UPS, Battery, Panel, Bus Duct, Cable Tray의 높이와 유지관리 공간이 중요하다. 기기 상부의 Cable Tray/Bus Duct뿐 아니라, 기기 전면의 Working Clearance와 기기 반입을 위한 Door·Opening 폭도 함께 검토해야 한다.

따라서

"Switchgear가 2.4m니까 층고는 3m면 되겠지"

라고 단순화하면 안 되고,



Switchgear + Cable Connection + Cable Tray/Bus Duct + HVAC + Maintenance + Structural Beam



을 모두 봐야 한다.

HVAC Room

장비 자체보다 공기 흐름과 Duct Routing이 층고를 좌우하는 경우가 많다. AHU 높이, Fan, Filter, Coil, Duct Size/Connection, Damper, Pipe, Valve, Insulation, Maintenance Space, 장비 반입·교체 공간을 확인한다. AHU에서 나가는 Main Supply Duct가 크면 장비 바로 위에서 상당한 수직 공간이 필요할 수 있다.



Equipment Height + Duct Height + Connection Space + Maintenance Space



를 기본으로 확인한다. 옥상형 AHU라면 흡기·배기구 높이차와 스크린월 유무도 함께 봐야 한다.

Control Room

사람이 상주하는 공간이므로 Equipment Room과 달리 천장고(Clear Ceiling Height) 확보가 우선이다. 필요 천장고를 먼저 정한 뒤, 그 위에 HVAC Duct, Cable Tray, Fire Protection, Lighting, Plumbing이 들어갈 공간을 확보하는 방식으로 접근한다.

예를 들어 Clear Ceiling 3,000mm가 필요하고 천장 위 MEP 공간이 800mm, Beam Depth가 600mm라면, 단순히 3,000+800=3,800mm로 끝나는 게 아니라 Beam과 MEP Routing의 위치 관계까지 확인해야 실제로 필요한 층고가 나온다.







5. 의외로 자주 빠뜨리는 것: 법규와 구조 제약

초기 스터디 단계에서 놓치기 쉬운 세 가지가 있다.

• 법정 최소 반자높이: 거실(사람이 상주하는 공간)은 건축법령상 최소 반자높이 기준이 있으므로, MEP 협의 이전에 법적 하한선을 먼저 확인해야 한다.
• 내진 관련 구조 부재: 지진하중을 받는 가새(Brace)나 보강재가 계획보다 커지면 MEP Routing 공간을 잠식할 수 있다. 구조팀과의 층고 협의는 초기 배근도만이 아니라 내진 보강 검토 결과까지 반영된 시점에 다시 확인하는 것이 안전하다.
• 방화구획 관통부: 슬리브, 방화댐퍼(Fire Damper) 설치를 위한 여유 공간은 도면상 배관·덕트 굵기만 보고 넘어가기 쉬운데, 실제로는 댐퍼 프레임과 내화충전재 두께만큼 추가 공간이 필요하다.





6. Maintenance와 반입 동선

설비가 들어가기만 하면 되는 것이 아니다. "이 Filter를 어떻게 교체하지?", "이 Valve를 어떻게 조작하지?", "이 Fan Motor를 어떻게 빼지?", "Cable을 어떻게 추가하지?"라는 질문에 답할 수 있어야 한다.

장비 주변의 Access Space, Removal Space, Working Space는 물론, Transformer나 대형 AHU처럼 무거운 장비는 반입 시 크레인·호이스트 동선과 반입구 개구부 높이까지 함께 확인해야 한다. 도면상 장비만 배치해두고 실제로 어떻게 넣고 뺄지 검토하지 않으면, 준공 이후 개구부를 다시 뚫어야 하는 상황이 생길 수 있다.







7. Future Space도 층고 결정에 영향을 준다

현재 물량만 보는 것도 위험하다. Cable Tray를 현재 필요한 만큼만 계획하면 향후 증설 때 문제가 생긴다. Future Cable Tray, Future Rack, Future Equipment, Spare Duct, Equipment Replacement 여유까지 고려해서



현재 필요한 공간 + 향후 변경 가능성



을 함께 반영해야 한다.

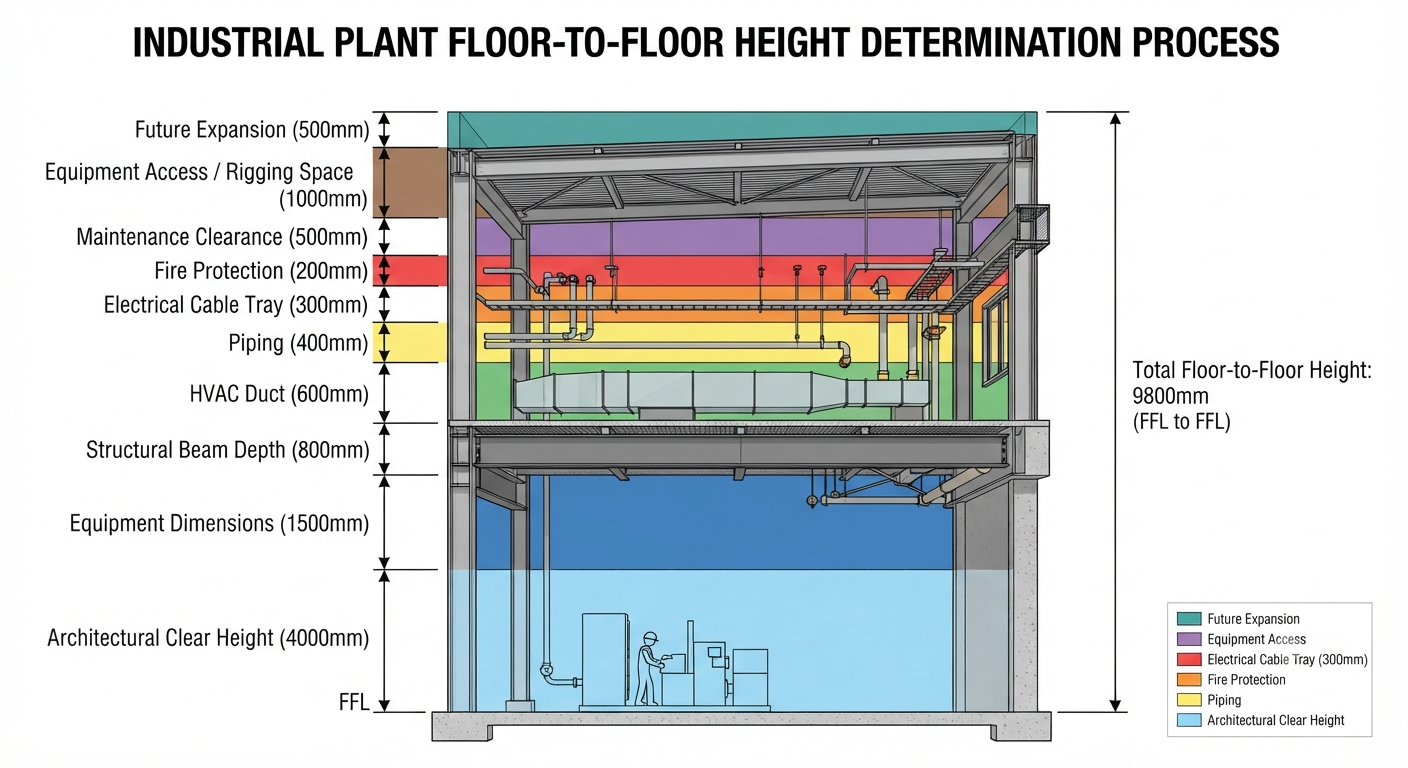

8. 결국 층고는 어떻게 결정되는가?

1. Architectural Requirement — 사람이 사용하는 공간이라면 필요한 Clear Height를 정한다.
2. Equipment — 해당 Room의 장비 크기와 반입·유지관리 공간을 확인한다.
3. Structure — Slab, Beam, Girder 구조 깊이와 내진 보강 여부를 확인한다.
4. MEP — Duct, Pipe, Cable Tray, Fire Protection을 배치한다.
5. Coordination — 공종 간 간섭을 확인한다.
6. Maintenance & Access — 점검·교체·반입이 가능한지 확인한다.
7. Code & Life Safety — 법정 반자높이, 방화구획 관통부 여유를 확인한다.
8. Future — 증설 및 변경 가능성을 검토한다.

이 순서를 거쳐야 최종 층고가 나온다.







9. 엔지니어를 위한 체크리스트

• 이 공간에서 가장 큰 장비가 무엇인가?
• 장비의 Cable/Duct/Pipe Entry는 상부인가, 하부인가?
• Duct와 Pipe는 어디로 지나가는가?
• Cable Tray는 어디에 배치되는가?
• Beam이 Routing을 방해하지 않는가?
• 유지보수할 공간이 있는가?
• 장비를 반입·교체할 크레인/개구부 여유가 있는가?
• 법정 반자높이와 방화구획 관통부 여유는 확인했는가?
• 향후 증설 공간이 있는가?





10. Room별 요약

Room	층고 결정에 가장 큰 영향을 주는 요소
Rack Room	Rack + Cable Tray + HVAC + Maintenance
Electrical Room	Switchgear/MCC + Cable Tray/Bus Duct + Maintenance
HVAC Room	AHU + Duct + Pipe + Equipment Maintenance
Control Room	요구 천장고 + HVAC + Cable Tray + Fire Protection
Battery Room	Battery/Equipment + Ventilation + Electrical/Fire Protection
Mechanical Room	Equipment + Pipe/Duct + Valve + Maintenance
일반실	요구 천장고 + Beam + HVAC + Cable Tray + Fire Protection









마무리

플랜트 건축에서 층고는 건축이 혼자 결정하는 숫자가 아니다. 건축이 기본적인 공간과 입면 조건을 제시하더라도, 최종적으로는



Equipment → Structure → HVAC → Piping → Electrical → Instrument → Fire Protection → Maintenance → Code



의 요구조건을 종합해서 결정한다.

그래서 Layout Meeting에서 각 공종이 요구사항을 설명하고, 건축은 이를 단면에 반영하면서 "이 공간에 실제로 모든 것이 들어가는가?"를 확인하는 것이다.

결국 층고 설계의 핵심은 높은 건물을 만드는 것이 아니라, 필요한 설비를 넣고, 유지관리할 수 있으며, 시공 가능한 최소한의 합리적인 수직 공간을 찾는 것이다.
