[건축] 플랜트 건축 Opening, 누가 만들고 어떻게 마감하는가

Engineer가 알아야 할 Opening R&R과 마감의 기본 원칙

플랜트 설계에서 Opening은 여러 공종이 동시에 관여하는 대표적인 인터페이스 업무다.

배관, 전기, 계장, HVAC 등 각 공종에서 건축 벽체를 관통하는 설비가 발생하지만, 모든 Opening을 건축도면에 표시하고 건축공종에서 시공하는 것은 현실적으로 어렵다.

따라서 프로젝트에서는 일정한 기준에 따라 건축이 관리하는 Opening과 각 공종이 자체적으로 관리하는 Opening을 구분한다.

Junior Engineer가 Opening 업무를 처음 접하면 다음과 같은 질문을 하게 된다.

• 직경 몇 mm 이상이면 건축이 담당하는가?
• Panel Wall과 Concrete Wall은 어떻게 마감하는가?
• 왜 어떤 Opening은 건축이 만들고 어떤 것은 배관공종이 만드는가?
• 도면에 표시되는 Opening과 표시되지 않는 Opening의 차이는 무엇인가?
• 같은 배관이라도 관통 배관의 종류에 따라 마감이 달라지는가?

이 다섯 가지를 이해하면 플랜트 Opening 업무의 기본 구조를 이해할 수 있다.

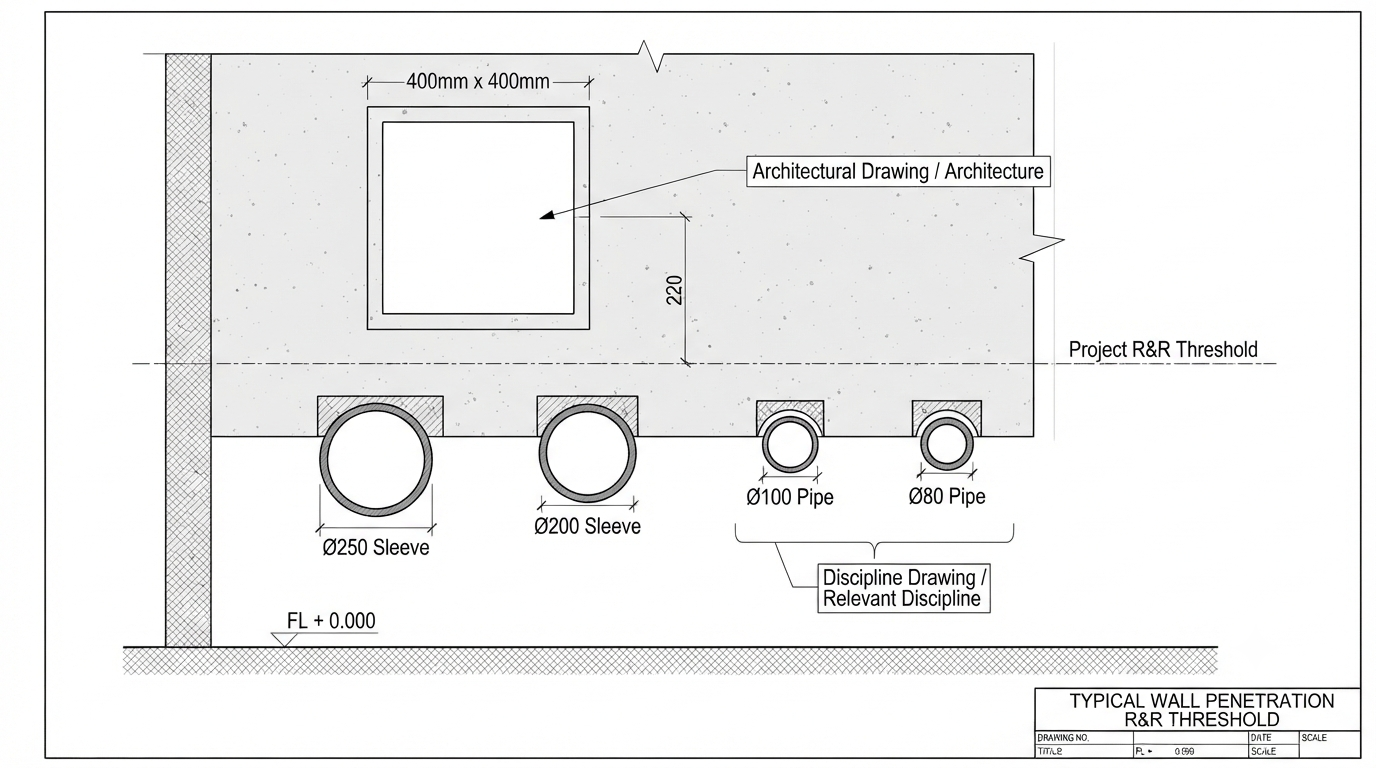

1. 몇 mm 이상이면 건축이 담당하는가?

프로젝트의 R&R에서는 일반적으로 Opening Size를 기준으로 담당 공종을 구분한다.

대표적으로 200~250 mm를 기준으로 대형 Opening은 건축도면에 반영하고, 그보다 작은 Opening은 해당 공종에서 자체적으로 관리하는 방식이 사용된다.

다만 여기서 200 mm 또는 250 mm라는 숫자를 건축법이나 일반적인 법적 기준으로 이해해서는 안 된다.

이는 프로젝트의 설계기준과 회사 R&R에 따라 정해지는 업무분장 기준이다.

예를 들어 다음과 같이 정할 수 있다.

Opening	관리 방식
200~250 mm 이상	건축도면 반영 및 건축 관리
기준 미만	해당 공종 도면에 반영하여 공종 자체 관리
특수 Opening	크기와 관계없이 별도 협의



따라서 Junior Engineer가 기억해야 할 것은 “200 mm 이하 = 건축과 무관”이 아니라 “해당 프로젝트 R&R상 건축도면에서 일괄 관리하지 않는다”는 것이다.

또한 Opening의 크기만으로 판단해서는 안 된다. 방화벽, 방폭벽 등 특수한 성능이 요구되는 벽체를 관통하는 경우에는 별도의 검토가 필요하다.







2. Panel Wall과 Concrete Wall은 마감 방법이 왜 다른가?

가장 기본적인 차이는 벽체의 구조와 Opening을 만드는 방법이 다르기 때문이다.

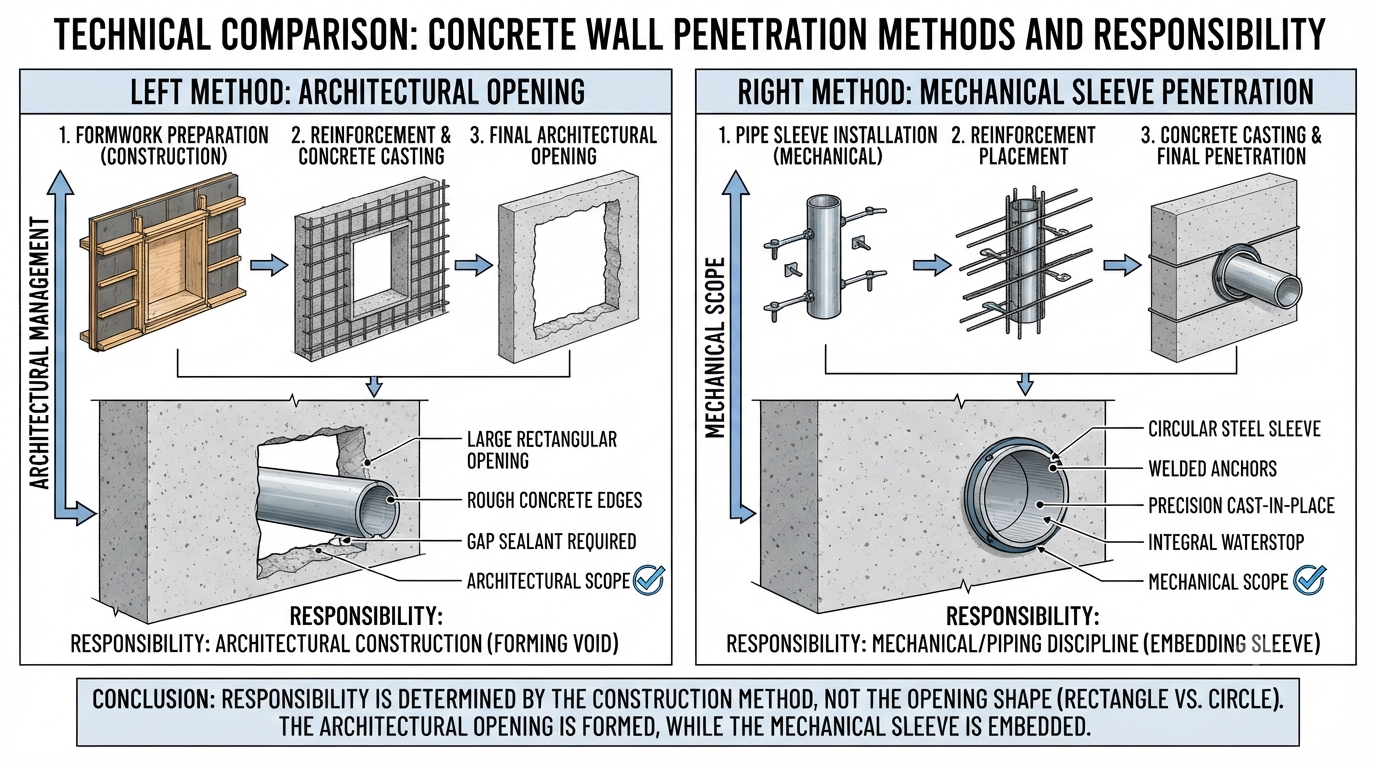

2.1 Concrete Wall

콘크리트 벽체에 대형 사각 Opening을 만들 경우에는 콘크리트 타설 전에 거푸집 내부에 Opening을 확보해야 한다.

따라서 건축도면에 Opening 위치와 크기를 반영하고, 건축공종에서 거푸집 및 개구부를 관리하는 것이 일반적이다.

반면 원형 배관이 지나가는 작은 Opening은 Sleeve를 설치하는 방식이 일반적이다.

즉,

대형 사각 Opening → 거푸집 단계에서 개구부 확보

원형 배관 → Sleeve 설치 후 콘크리트 타설

이라는 차이가 발생한다.

2.2 Panel Wall

Panel Wall은 콘크리트와 달리 현장에서 Panel을 절단하여 Opening을 만들 수 있다.

따라서 대형 Opening은 건축도면에 반영하여 건축에서 절단하고, 소규모 Opening은 해당 공종에서 필요한 위치에 타공할 수 있다.

Panel의 경우에는 Opening을 만든 이후 Panel의 외장 및 내장 마감, 우수 유입 방지, Sealant 및 Flashing 처리가 중요하다.

결국 Concrete와 Panel의 가장 큰 차이는 다음과 같다.



Concrete는 “타설 전에 Opening을 확보하는 것”이 중요하고, Panel은 “설치된 Panel을 어떻게 절단하고 다시 마감하는가”가 중요하다.







3. 왜 Opening 형상에 따라 담당 공종이 달라지는가?

여기서 Junior Engineer가 많이 혼동하는 부분이 있다.

“배관이 지나가는 구멍인데 왜 어떤 것은 건축이 만들고 어떤 것은 배관공종이 만드는가?”

이유는 Opening의 형상과 시공방법이 다르기 때문이다.

Rectangular Opening

사각형 Opening은 콘크리트 구조물의 경우 거푸집 단계에서 개구부를 만들어야 한다.

따라서 건축공종에서 도면에 반영하고 구조체 시공과 함께 관리하는 것이 합리적이다.

Circular Opening / Sleeve

원형 배관이 지나가는 경우에는 배관 외경에 맞는 Sleeve를 사용하는 것이 일반적이다.

Sleeve는 해당 배관의 위치와 크기를 가장 잘 알고 있는 배관공종에서 준비하고 설치하는 것이 효율적이다.

따라서 다음과 같은 업무분장이 가능하다.

형상	주요 시공 방법	일반적인 담당 공종
사각 Opening	거푸집 단계에서 개구부 확보	건축
원형 Pipe Opening	Sleeve 설치	유관 공종
Panel 대형 Opening	Panel 절단	건축
Panel 소형 Opening	현장 타공	유관 공종

* 담당 공종은 각 회사마다 R&R 이 다를 수 있으므로, 엔지니어는 반드시 회사내 R&R 에 유의해야 한다.



즉, 담당 공종을 결정하는 것은 단순히 Opening의 크기뿐만 아니라 “어떤 방식으로 Opening을 만들어야 하는가”와 연결되어 있다.

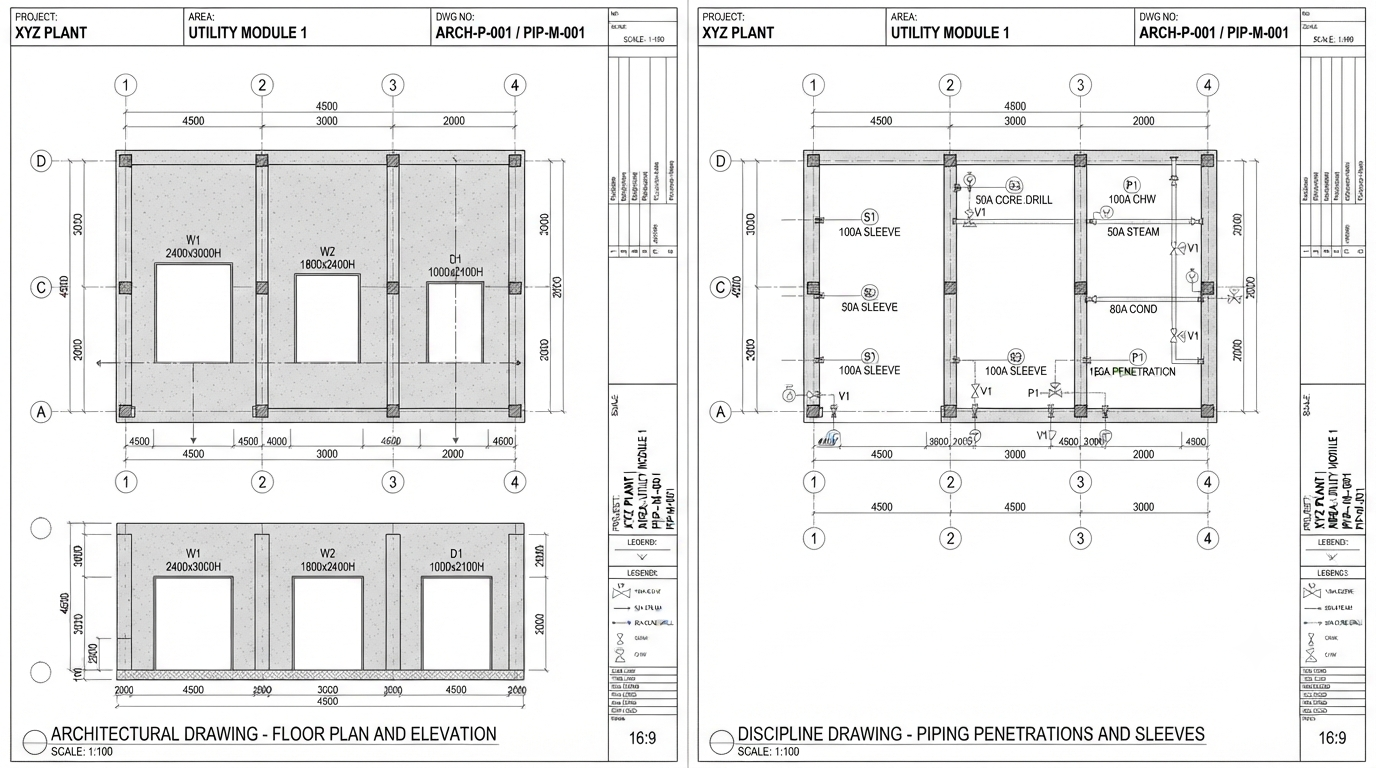

4. 도면에 표시하는 Opening과 표시하지 않는 Opening은 무엇이 다른가?

건축도면에 모든 Opening을 표시하면 오히려 도면의 가독성이 떨어진다.

플랜트 건물에는 수많은 배관과 Cable Tray, Duct, Instrument Tubing 등이 벽체와 지붕을 관통한다.

이것을 모두 건축도면에 표시하면 도면에는 작은 원과 치수, 주석이 과도하게 증가하게 된다.

따라서 프로젝트 R&R에서는 일정 크기 이상의 Opening만 건축도면에 표시하고, 소규모 Opening은 각 공종 도면을 기준으로 시공하도록 구분한다.

도면에 표시되는 Opening

• 건축에서 전체 건물 Opening을 관리해야 하는 경우
• 대형 Opening
• 구조체 또는 Panel의 시공계획에 영향을 주는 Opening
• 다른 공종과 위치 조정이 필요한 Opening

건축도면에 표시되지 않는 Opening

• 프로젝트 R&R 기준 이하의 소규모 Opening
• 해당 공종에서 자체적으로 관리 가능한 Opening
• Sleeve 등으로 공종 자체에서 확보하는 Opening

따라서 도면에 없다고 해서 Opening이 존재하지 않는 것은 아니다.

오히려 중요한 것은 어느 도면에서 관리되고 있는가이다.

예를 들어 건축도면에 Ø100 Opening이 없더라도 배관도면에 Sleeve가 명확하게 표시되어 있다면 해당 Opening은 배관공종에서 관리하는 Opening일 수 있다.





5. 관통하는 배관의 Type에 따라 마감도 달라진다

Opening 업무에서 한 단계 더 들어가면 “구멍을 만들었다. 그러면 어떻게 막을 것인가?”라는 문제가 발생한다.

이때 모든 배관을 동일하게 마감할 수는 없다.

배관의 온도나 진동, 움직임에 따라 관통부에 발생하는 변위가 달라지기 때문이다.

다만 일반적인 Opening에서는 다음 정도의 개념을 이해하면 충분하다.

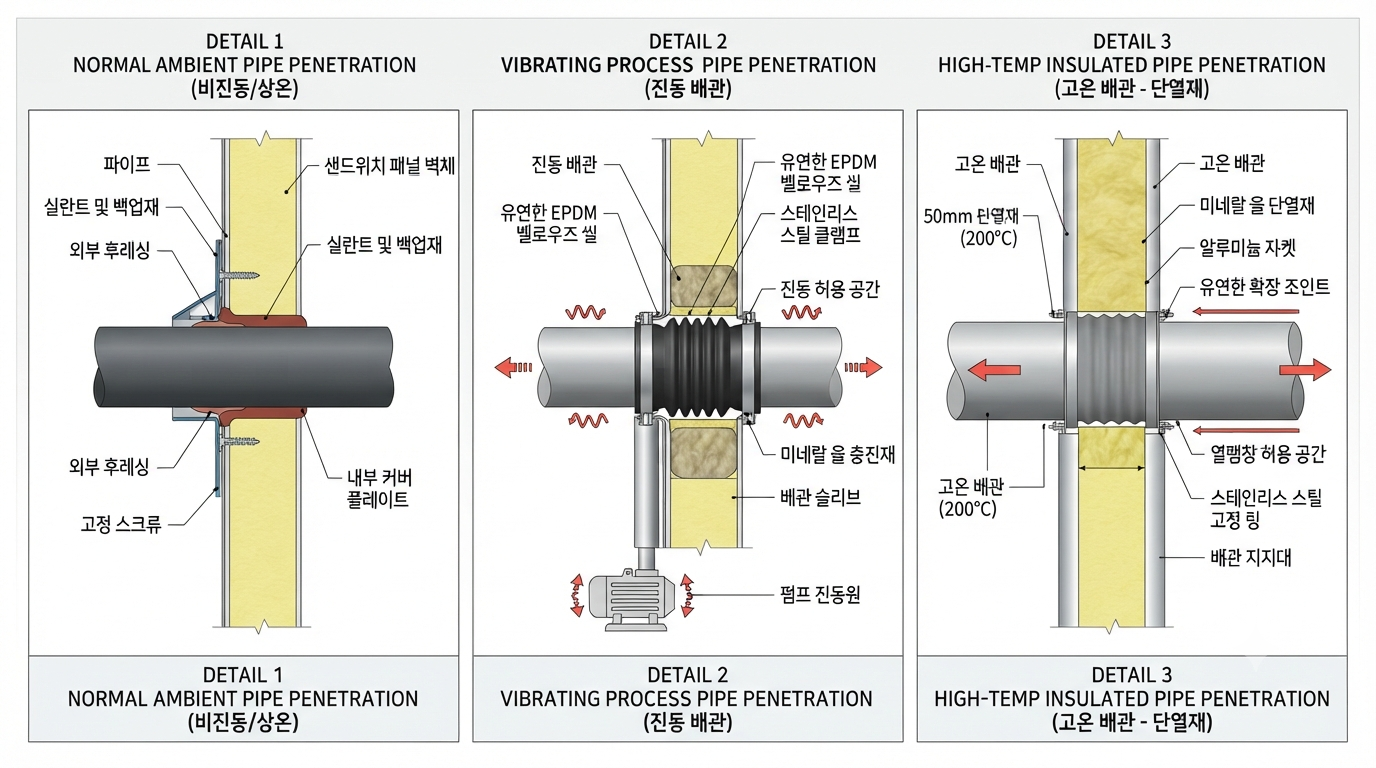

배관 TYPE	주요 문제	마감 개념
일반 상온 배관	틈새 및 우수 유입	Sealant + Flashing
진동 배관	반복적인 움직임	Flexible Seal
고온 배관	열팽창 및 이동	Expansion Allowance + Flexible Seal
보온 배관	보온재와 외장 마감	Insulation/Cladding 연계

일반 배관

일반적인 상온 배관은 배관과 Panel 사이의 틈을 Sealant로 밀폐하고, 외부에서는 Flashing 등을 이용하여 우수 유입을 방지하는 방식으로 접근할 수 있다.

진동 배관

Pump나 Compressor 등에 연결되는 배관처럼 진동이 발생하는 경우에는 배관의 움직임을 고려해야 한다.

이 경우 Opening을 배관에 지나치게 밀착시키거나 단단한 재료로 고정하면 반복적인 움직임에 의해 Seal이 손상될 수 있다.

따라서 Movement Allowance와 Flexible Seal을 고려하는 것이 기본적인 접근이다.

고온 배관

고온 배관은 온도 변화에 따라 배관이 팽창하고 이동할 수 있다.

따라서 벽체와 배관 사이에 필요한 여유를 확보하고, 열팽창을 흡수할 수 있는 Flexible한 마감 구조를 검토해야 한다.

보온 배관이라면 배관뿐만 아니라 보온재와 Cladding의 마감까지 연계하여 검토해야 한다.

여기서 중요한 것은 건축 엔지니어가 모든 배관의 열팽창이나 진동량을 직접 계산한다는 의미가 아니다.

배관의 운전조건과 Movement에 대한 정보는 해당 공종에서 제공하고, 건축에서는 이를 바탕으로 벽체와 관통부의 마감 상세가 적절한지 검토하는 것이 기본적인 역할이다.

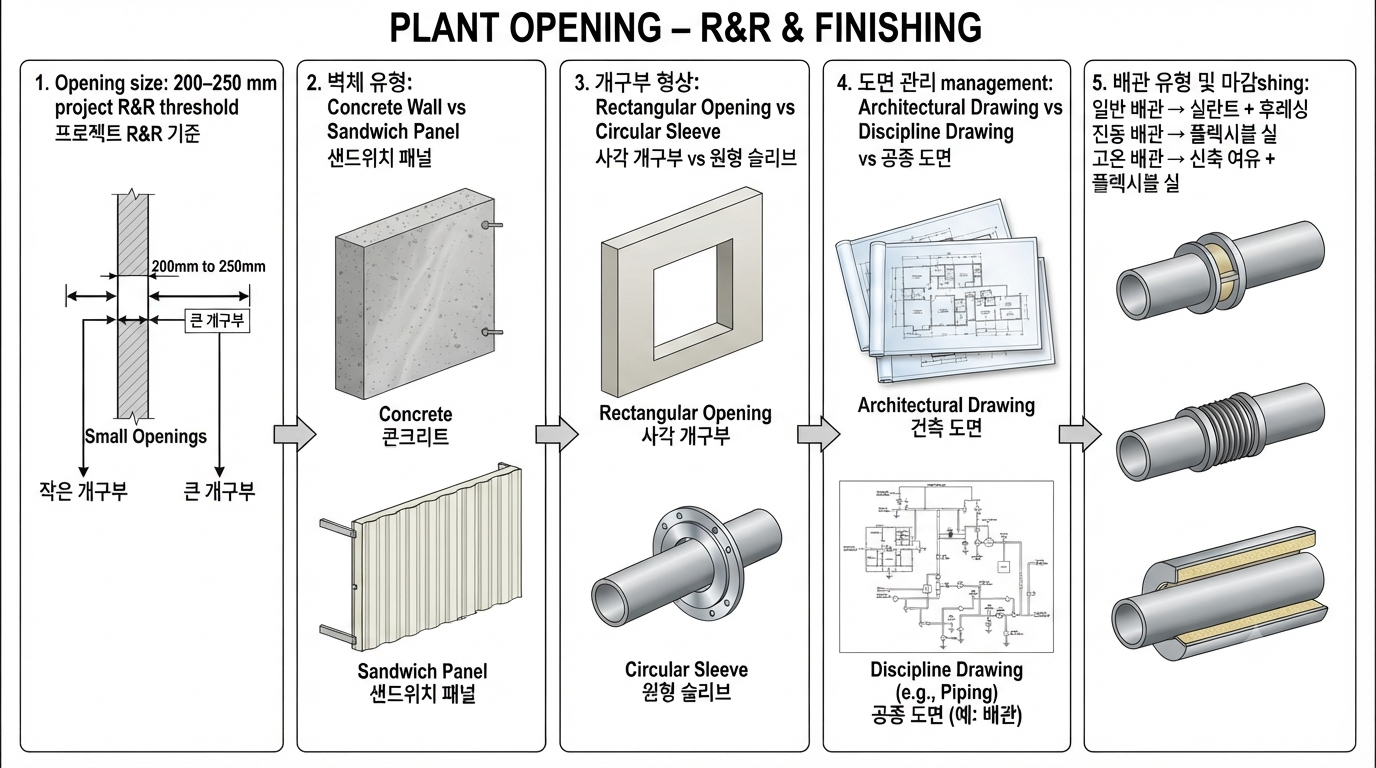

6. Opening 업무를 한 장으로 정리하면

Opening을 검토할 때는 다음 순서로 판단하면 된다.

STEP 1. 크기 확인

200~250 mm 이상인가?

→ 프로젝트 R&R에 따라 건축도면 반영 여부 판단

STEP 2. 벽체 확인

Concrete인가 Panel인가?

→ Opening을 만드는 방법과 마감방법이 달라짐

STEP 3. 형상 확인

Rectangular인가 Circular인가?

→ 거푸집 Opening인지 Sleeve 방식인지 판단

STEP 4. 도면 확인

어느 공종 도면에서 관리하는가?

→ 건축도면에 없다고 해서 Opening이 없는 것은 아님

STEP 5. 관통물 확인

일반 배관인가, 진동 배관인가, 고온 배관인가?

→ Sealant, Flexible Seal, Expansion Allowance 등 마감 Type 검토







7. Engineer가 기억해야 할 핵심

Opening은 단순히 “벽에 구멍을 만드는 업무”가 아니다.

하나의 Opening에는 다음과 같은 업무가 연결되어 있다.

Size → Wall Type → Shape → Responsibility → Penetrating Item → Finish

특히 다음 다섯 가지를 기억하면 된다.



① 200~250 mm 기준

프로젝트 R&R에 따라 건축과 유관 공종의 관리 범위를 구분한다.

② Concrete와 Panel

Concrete는 타설 전 Opening 확보가 중요하고, Panel은 절단 후 마감이 중요하다.

③ Opening 형상

사각 Opening과 원형 Sleeve는 시공방법이 다르기 때문에 담당 공종이 달라질 수 있다.

④ 도면 표기 여부

건축도면에 없다는 것은 Opening이 없다는 의미가 아니라, 다른 공종 도면에서 관리한다는 의미일 수 있다.

⑤ 배관 Type

일반 배관, 진동 배관, 고온 배관은 움직임과 온도조건이 다르므로 관통부의 마감 상세도 달라질 수 있다.



결국 Opening 설계에서 가장 중요한 질문은

“이 구멍을 누가 뚫는가?”

에서 끝나지 않는다.

정확한 질문은

“어떤 벽체에, 어떤 형상의 Opening을 만들고, 어떤 배관이 관통하며, 그 움직임을 어떻게 흡수하고, 최종적으로 누가 어떤 방식으로 마감하는가?”

이다.

이 관점으로 접근하면 Opening R&R은 단순한 업무분장표가 아니라 건축·배관·기계·전기·계장 공종 간 Interface를 관리하기 위한 설계 기준으로 이해할 수 있다.
