[건축] Substation·Control Building의 화장실·샤워실·탕비실 설계 시 고려사항

Substation, Control Building, Administration Building 등 사람이 상주하는 건물을 설계하다 보면 화장실, 샤워실, 탕비실 같은 Water-Using Area(급배수 사용 공간)가 반드시 계획된다.

면적 자체는 크지 않지만 건축·구조·Plumbing·HVAC·Electrical 등 여러 공종과 얽혀 있어서, 초기 Layout에서 위치를 잘못 잡으면 후속 설계 단계에서 수정 범위가 눈덩이처럼 커진다.

특히 플랜트 건축에서는 단순히 "화장실을 어디에 넣을 것인가"가 아니라,

"물이 어디서 들어오고 어디로 나가며, 누수가 발생했을 때 어떤 공간에 영향을 주는가"

까지 생각하며 배치하는 것이 핵심이다.





1. 화장실 위치부터 결정한다

가장 먼저 검토할 것은 위치다. 사용자 접근성을 확보하면서도 급배수 배관을 짧고 단순하게 구성할 수 있는 자리를 우선 검토한다.

함께 확인할 사항:

• 건물 주 출입구 및 주요 동선
• 사무 공간·상주 인원 공간과의 접근성
• 급수 공급 위치, 오수·배수 연결 위치
• Pipe Shaft 위치
• 외벽 및 구조벽 위치
• HVAC Duct Routing
• Electrical/Control Room과의 관계
• 유지관리 및 점검 가능성

화장실·샤워실·탕비실을 서로 인접시키면 급배수 계통을 한곳에 모을 수 있어 Routing이 단순해진다. 다만 무조건 한곳에 모으는 것이 정답은 아니며, 동선·기능·구조 및 MEP Routing을 종합해 결정해야 한다.

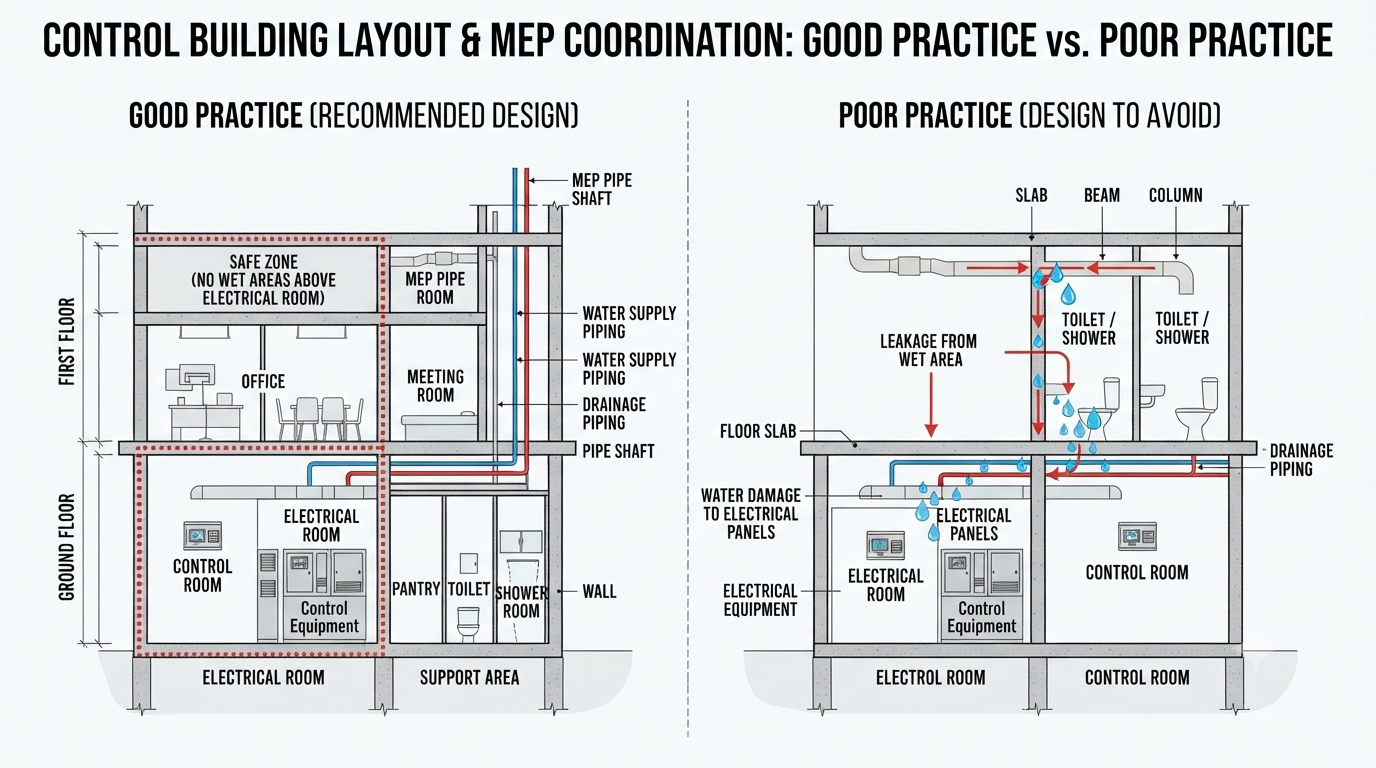

2. 전기실·제어실과의 수직 관계 — 가장 주의할 부분

플랜트 건물에서 가장 신경 써야 할 원칙이다. Substation, Control Building은 전기·제어설비가 밀집한 공간이 많기 때문에, 물 사용 공간과 이런 설비 공간의 수직적 관계를 반드시 검토해야 한다.

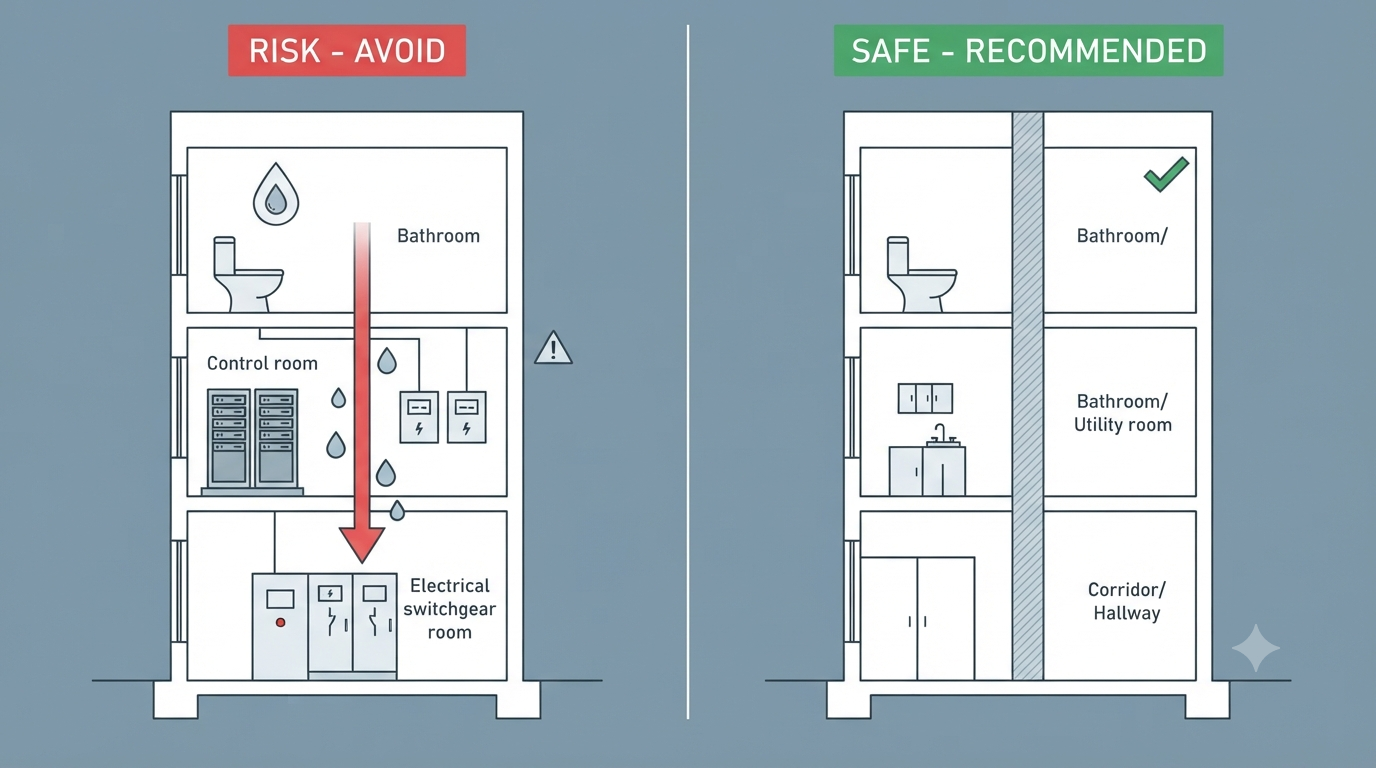

피해야 할 대표적인 배치:

① 전기실 바로 위에 화장실

누수 발생 시 하부 Cable, Panel, Switchgear에 직접 영향을 줄 수 있다.

② Control Room / Server Room / UPS Room 위의 샤워실

샤워실은 일반 화장실보다 물 사용량과 누수 리스크가 크므로 더욱 피해야 한다.

③ 반대로 화장실 바로 아래 중요 설비실을 두는 배치

2F Toilet
↓
1F Control Room       ← 리스크 높음
↓
Ground Floor Electrical Room

대신 누수 리스크가 낮은 공간(복도, 유틸리티 공간 등)을 사이에 두면 피해 범위를 최소화할 수 있다.

2F Toilet
↓
1F Toilet / Utility Area   ← 리스크 낮음
↓
Ground Floor Corridor

수직배치를 검토할 때는 배관 효율뿐 아니라 누수 시 피해 범위까지 고려해야 한다.

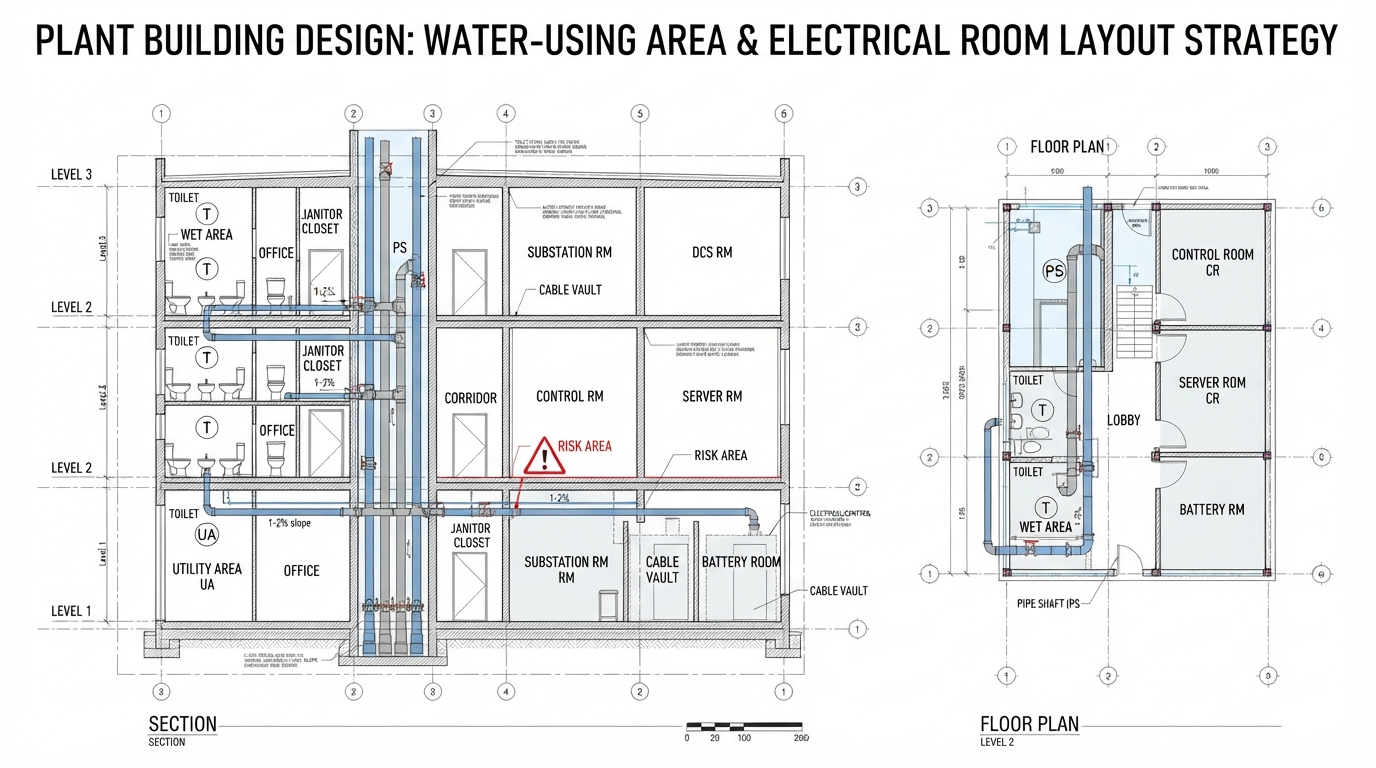

3. 화장실의 수직배치 — Section Coordination

Water-Using Area는 평면뿐 아니라 Section에서의 수직배치가 중요하다. 가장 이상적인 형태는 여러 층의 화장실을 동일 위치에 수직으로 쌓는 것이다.



2F Toilet
↓
1F Toilet
↓
Ground Floor Toilet

이렇게 하면 Pipe Shaft를 연속 구성할 수 있어 배관 Routing이 단순해진다. 층마다 위치가 달라지면 배수관의 수평 이동 구간이 늘고, Beam·HVAC Duct와의 간섭 가능성도 커진다.

부득이하게 수직 정렬이 안 되는 경우에는 다음 공간을 함께 검토해야 한다(배수관은 구배가 필요하므로 평면상 통과 가능 여부만으로는 부족하다):

• Ceiling Void, Beam Depth, Slab Thickness
• HVAC Duct, Cable Tray, 기타 MEP 배관

이럴 땐 반드시 Section Coordination을 병행해야 한다.





4. 누수는 "방수"만으로 해결되지 않는다

방수공사를 떠올리기 쉽지만, 설계 단계에서는 누수 가능성 자체를 없애는 것보다 발생하더라도 피해가 전달되지 않게 계획하는 것이 더 현실적이다.

① 배치로 회피(수동적 대응)

• Toilet/Shower/Pantry 하부에 Main Electrical Room, Switchgear Room, Control Room, Server Room, UPS/Battery Room 배치 회피
• Pipe Shaft가 주요 전기실·제어실 내부를 관통하지 않도록 Routing
• 급배수 배관이 중요 설비 상부를 지나지 않도록 MEP와 Coordination

② 능동적 대응 수단(배치 회피가 어려운 경우 병행)

배치만으로 완전히 피하기 어려운 프로젝트도 많다. 이런 경우 다음 대안을 함께 검토한다.

• Water Leak Detection Sensor: 전기실, 케이블 트레이 상부, Pipe Shaft 하단 등에 설치해 누수를 조기 감지
• Sub-floor Drain Pan / Catch Basin: 화장실·샤워실 하부에 부득이하게 중요 설비가 위치할 경우, 슬래브와 천장 사이에 집수 Pan을 설치해 누수를 우회시키는 방법
• Trap Primer: 사용 빈도가 낮은 Floor Drain은 봉수(Trap Seal)가 말라 악취·가스 역류가 발생할 수 있어, Trap Primer 설치를 함께 검토

즉 "회피"가 1차 원칙이고, 회피가 불가능한 경우 "감지 + 차단"으로 2차 방어선을 만드는 것이 실무적으로 안전하다.







5. Pipe Shaft — 위치가 먼저, 크기는 그다음

"Shaft는 나중에 Plumbing에서 정하면 되지 않을까?"라는 생각은 초기 Layout에서 흔한 함정이다. 건축에서는 먼저 Shaft가 들어갈 공간의 위치를 확보해야 하고, Size는 실제 배관계통과 Design Criteria를 기준으로 정해야 한다.

Shaft 위치를 정한 후 Plumbing Engineer와 조율할 항목:

• 급수관, 온수관, 오수관, 배수관, 통기관
• 배관 보온, Pipe Support
• 유지관리 공간

Shaft 관통부의 방화구획도 놓치기 쉬운 부분이다. Shaft가 여러 층을 관통하는 만큼 층간 슬래브 개구부는 방화구획(Fire Stopping) 대상이 되며, 이는 Fire Protection 공종과 반드시 Coordination해야 한다. Plumbing만 신경 쓰고 Fire Stopping을 놓치면 준공 검사 단계에서 재시공이 발생할 수 있다.





6. 결로(Condensation) — 자주 놓치는 디테일

HVAC Duct나 Cable Tray 주변으로 배관을 Routing할 때 냉수관·우수관의 결로 문제가 자주 간과된다. 특히 습도가 높은 공간(전기실, Server Room 등) 상부나 인근으로 배관이 지나가면, 누수가 아니어도 결로수가 떨어져 동일한 피해를 줄 수 있다. 배관 보온재(Insulation) 적용 여부와 결로 발생 가능 구간을 Plumbing/HVAC와 함께 확인하는 것이 좋다.







7. 실별 계획 — Toilet / Shower / Pantry

Toilet: 위생기구가 집중되므로 Pipe Shaft와 가까운 위치를 우선 검토. WC, Lavatory, Urinal 배치와 배수관 Routing을 함께 확인.

Shower Room: 물 사용량이 많고 바닥 전체가 습식공간이 될 가능성이 높다. Floor Drain, Floor Slope(최소 1:50~1:100 정도의 배수 구배가 일반적 기준이나 프로젝트 Design Criteria 확인 필요), Waterproofing 입상 높이, Door Threshold, Drain Routing, Exhaust를 함께 검토.

Pantry: Sink, Cabinet, Refrigerator, Microwave 등이 좁은 공간에 들어간다. Sink 위치를 기준으로 급배수 위치를 잡고 Electrical Outlet 및 Cabinet과의 간섭을 확인. 배수관은 건물 전체를 가로지르기보다 가까운 Shaft/Plumbing Zone에 연결하는 것이 유리하다.







8. 접근성(배리어프리) 검토도 빠뜨리지 말 것

화장실 계획에서 의외로 놓치기 쉬운 부분이 접근성 기준이다. 국내 프로젝트라면 「장애인·노인·임산부 등의 편의증진 보장에 관한 법률」에 따른 장애인화장실 설치 기준(유효 바닥면적, 문 유효폭, 손잡이 위치 등)을 초기 Layout 단계부터 반영해야 한다. 이는 화장실 면적과 위치 선정에 직접 영향을 주므로 나중에 끼워 넣기보다 처음부터 고려하는 것이 수정을 줄이는 길이다.

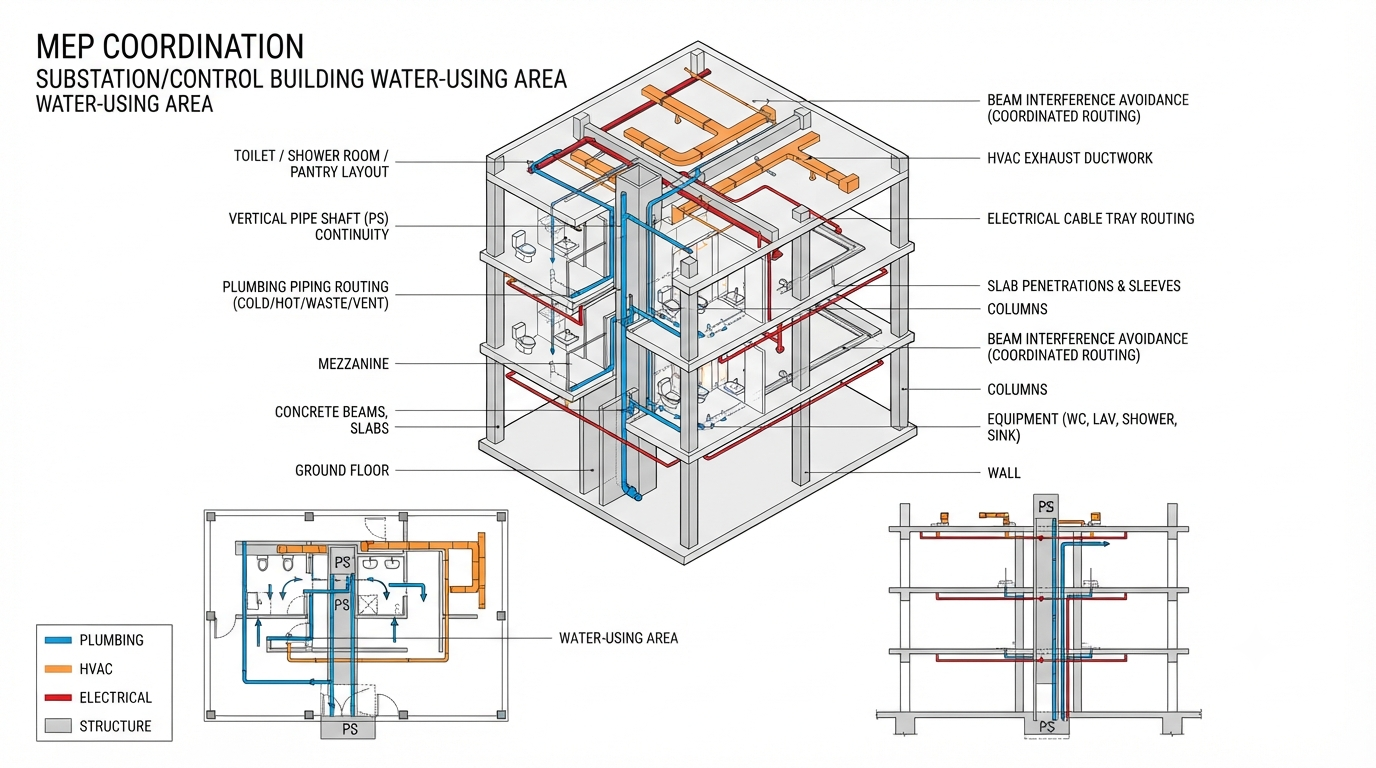

9. 공종별 Coordination 정리

공종	주요 Coordination 사항
Plumbing	급배수, Fixture, Shaft, Drain Routing
HVAC	Toilet Exhaust, Duct Routing, Ceiling Space, 결로 구간
Electrical	Lighting, Outlet, Water Heater, 전원, Leak Detection Sensor
Structural	Slab Opening, Beam/Wall 간섭
Fire Protection	Sprinkler, Fire Alarm, Shaft Fire Stopping
Civil/Utility	외부 급배수 연결
Architecture	Room Layout, Door, Finish, Waterproofing, 접근성

초기에는 Plumbing + Structural + HVAC를 우선 Coordination하고, Electrical·Fire Protection·접근성 기준도 병행 확인하는 것이 좋다.

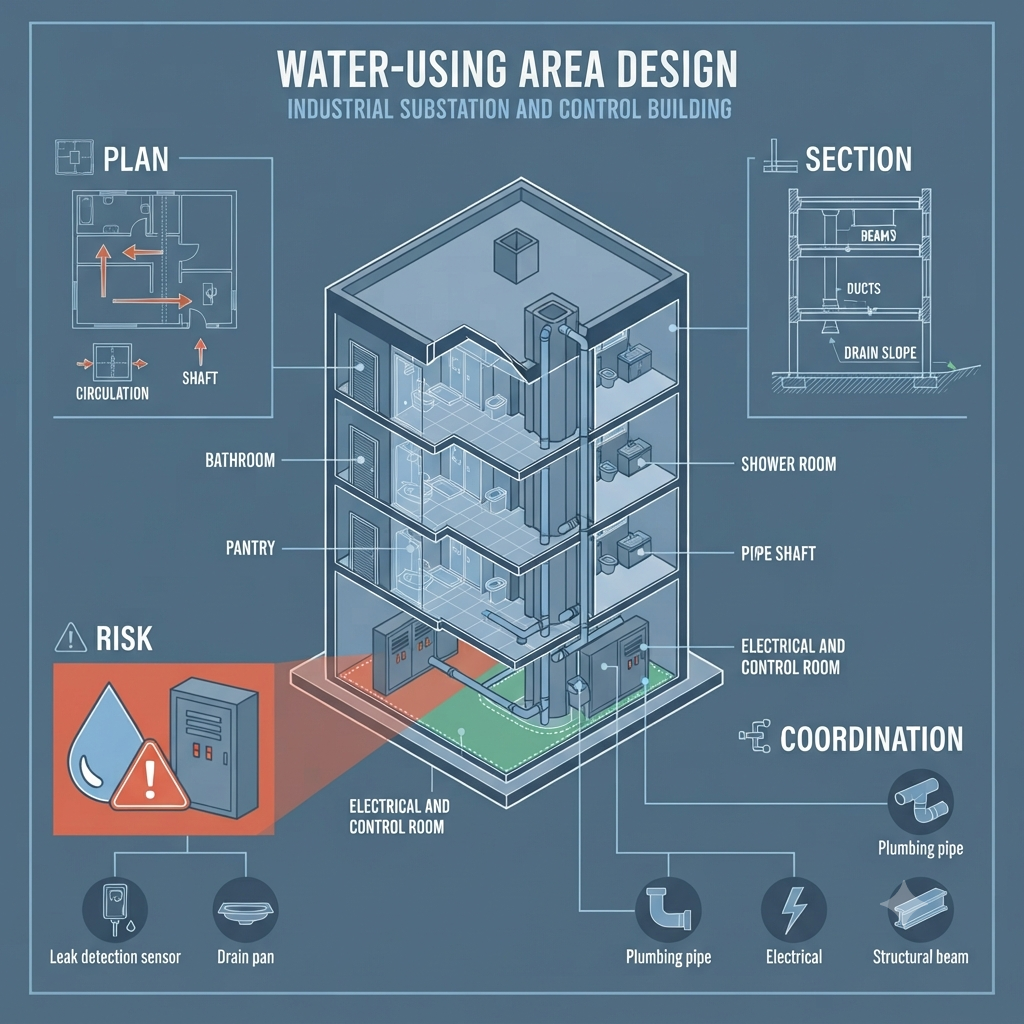

10. 결국 "평면 + 단면 + 리스크"의 문제

• PLAN: 화장실은 어디에 놓을 것인가 → 동선, Shaft, 배관 Routing
• SECTION: 위아래엔 어떤 공간이 있는가 → 배수 구배, Beam, Duct, Shaft, 수직배치
• RISK: 누수·결로가 발생하면 어디가 피해를 입는가 → Electrical/Control Room 보호, 감지·차단 대안

Water-Using Area 배치는 단순히 면적을 확보하는 문제가 아니라, 설계·시공·유지관리 관점에서 가장 안전하고 효율적인 위치를 찾는 과정이다.





11. 실무 체크리스트

1. 화장실·샤워실·탕비실 위치 선정
2. 주요 Electrical/Control Room과의 수직 관계 확인
3. 상·하층 Water-Using Area 수직배치 검토
4. Pipe Shaft 위치 확보 (+ Fire Stopping 계획)
5. Plumbing과 급배수 Routing Coordination
6. Structural과 Slab Opening/Beam 간섭 확인
7. HVAC Exhaust, Duct Routing, 결로 구간 확인
8. Electrical 및 Fire Protection Coordination
9. Waterproofing / Floor Drain / Floor Slope 검토
10. 접근성(장애인화장실) 기준 반영 여부 확인
11. 누수·결로 발생 시 피해가 최소화되는지 최종 확인, 필요시 Leak Detection/Drain Pan 검토

좋은 Layout은 배관이 잘 들어가는 것으로 끝나지 않는다. 문제가 발생했을 때 피해까지 최소화할 수 있는 Layout이 진짜 좋은 설계다.

플랜트 건축에서 화장실·샤워실·탕비실은 작은 공간이지만, 그 위치 하나가 구조·MEP·시공성·유지관리·법규까지 영향을 준다. 초기 Layout 단계에서 "어디에 넣을까"와 함께 "위와 아래엔 무엇이 있는가", "배관은 어디로 가는가", "누수·결로 시 어디가 영향받는가"까지 확인하는 습관이 중요하다.
