[공정] P&ID 심볼 해석 가이드 : 고정 기기(Stationary Equipment)의 종류와 건축 설계 연계성

1. 개요

플랜트 엔지니어링에서 P&ID(Piping and Instrumentation Diagram, 공정 배관 및 계장 도면)는 공정 설계의 기본이 되는 핵심 기술 문서이다.

P&ID는 단순히 배관의 연결 관계를 나타내는 도면이 아니다. 공정 유체의 흐름, 운전 조건, 제어 방식, 주요 설비 구성 등을 하나의 체계 안에서 표현하며, 이후 진행되는 기계·배관·전기·계장·건축 구조 설계의 기준 자료로 활용된다.

특히 플랜트 건축 설계 관점에서는 P&ID에 표현된 고정 기기(Stationary Equipment)의 종류와 역할을 이해하는 것이 중요하다.

저장 탱크, 열교환기, 드럼, 용기, 증류탑 등 주요 장비는 단순한 기계 설비가 아니라 건축 구조물의 규모, 층고, 유지관리 공간, 장비 반입 동선, 구조 하중 계획에 직접적인 영향을 미치는 요소이다.

본 글에서는 P&ID에서 자주 사용되는 대표적인 고정 기기의 심볼과 구조적 특징을 분석하고, 이를 플랜트 건축 설계 시 고려해야 할 주요 사항과 함께 정리한다.

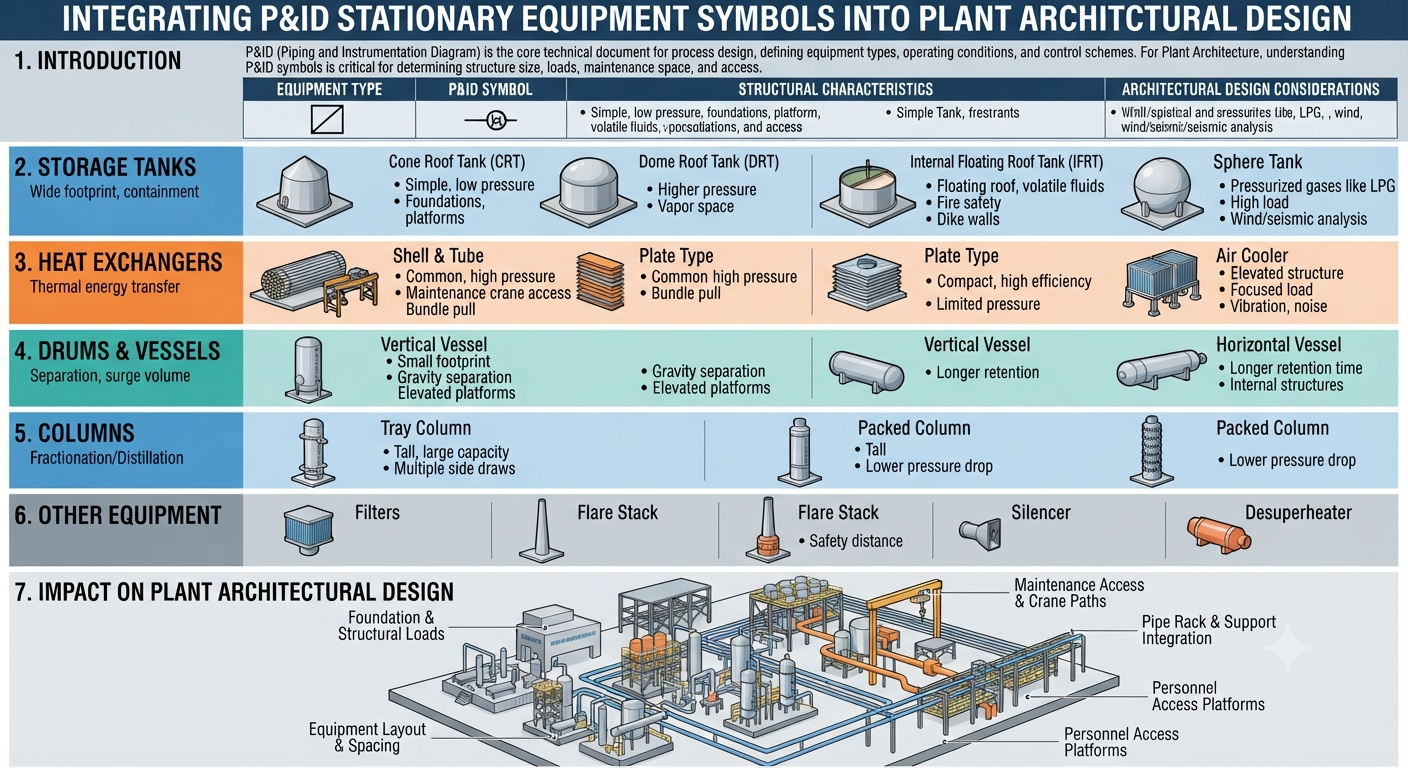

P&ID ITEM



2. 저장 탱크(Storage Tank)의 P&ID 심볼과 구조 특징

저장 탱크는 원료, 중간 생성물, 완제품 등을 저장하는 설비로 플랜트 내에서 가장 넓은 설치 면적을 차지하는 고정 기기 중 하나이다.

저장 대상 유체의 압력, 휘발성, 인화성, 저장 온도 조건에 따라 탱크 형식이 결정되며, P&ID에서는 각 구조 형식에 따라 서로 다른 심볼로 표현된다.

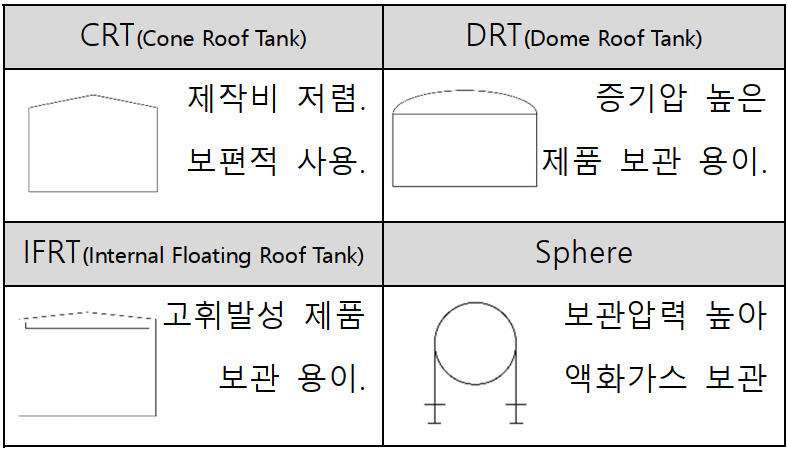

Storage Tank

tank

2.1 원뿔형 지붕 탱크 (Cone Roof Tank, CRT)

원뿔형 지붕 탱크는 가장 일반적인 상압 저장 탱크 형식이다.

P&ID에서는 원통형 탱크 상부에 삼각형 형태의 지붕이 표현되는 방식으로 나타난다.

주요 적용 대상은 다음과 같다.

• 원유 및 석유 제품 저장
• 화학 원료 저장
• 일반 액체 저장

구조가 단순하고 제작 비용이 낮아 경제성이 우수하지만, 내부 압력을 크게 유지할 수 없기 때문에 주로 대기압 조건의 저장 설비에 적용된다.

건축 설계에서는 탱크 자체 하중뿐 아니라 기초 구조, 유지관리용 플랫폼, 배관 연결부 위치 등을 함께 검토해야 한다.



2.2 돔형 지붕 탱크 (Dome Roof Tank, DRT)

돔형 지붕 탱크는 곡면 형태의 지붕 구조를 가지며, 원뿔형 지붕보다 상대적으로 높은 내부 압력 조건에 대응할 수 있다.

증기압이 높은 액체 저장 시 적용되며, 탱크 내부에서 발생하는 증기 공간의 압력 변화를 고려한 구조 설계가 필요하다.



2.3 내부 부유식 지붕 탱크 (Internal Floating Roof Tank, IFRT)

내부 부유식 지붕 탱크는 외부 고정 지붕 내부에 액면과 함께 움직이는 부유식 지붕을 설치한 구조이다.

휘발성이 높은 유체의 증발 손실을 줄이고, 가연성 증기 발생을 억제하기 위해 적용된다.

대표적인 적용 대상은 다음과 같다.

• 휘발유
• 방향족 화합물
• 휘발성 화학 제품

플랜트 건축 계획에서는 화재 안전거리, 방유제(Dike), 접근 통로 및 소방 설비 배치와 연계하여 검토해야 한다.



2.4 구형 탱크 (Sphere Tank)

구형 탱크는 P&ID에서 원형 또는 구형 형태의 심볼로 표현된다.

구조적으로 내부 압력을 모든 방향으로 균등하게 분산시키는 특성이 있어 고압 액화가스 저장 설비에 주로 사용된다.

대표적인 적용 대상은 다음과 같다.

• LPG
• 프로판
• 부탄

구형 탱크는 높은 높이와 대형 기초 구조를 요구하기 때문에 풍하중, 지진하중, 유지관리 접근성을 고려한 구조 계획이 필수적이다.

3. 열교환기(Heat Exchanger)의 P&ID 심볼과 적용 특징



열교환기는 두 유체 사이에서 열에너지를 전달하여 공정 온도를 제어하는 설비이다.

플랜트 공정에서는 가열, 냉각, 응축, 증발 등 다양한 목적으로 사용되며, 열교환 방식에 따라 P&ID 심볼이 구분된다.

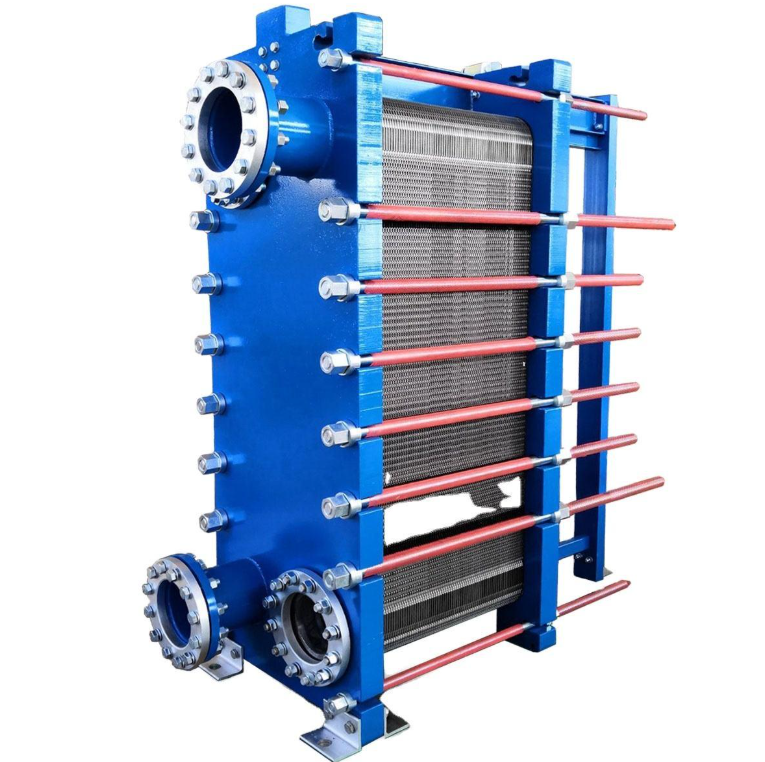

판형 열교환기

Heat Exchanger



3.1 쉘 앤 튜브 열교환기 (Shell & Tube Heat Exchanger)

쉘 앤 튜브 방식은 플랜트 산업에서 가장 널리 적용되는 열교환기 형식이다.

원통형 쉘 내부에 다수의 튜브가 배치되는 구조이며, 고온·고압 조건에서도 적용성이 우수하다.

대표적인 장점은 다음과 같다.

• 높은 운전 신뢰성
• 다양한 유체 적용 가능
• 유지관리 경험 축적

플랜트 건축 설계에서는 장비 인양 공간, 튜브 번들 인출 방향, 유지보수 크레인 계획 등을 고려해야 한다.



3.2 판형 열교환기 (Plate Heat Exchanger)

판형 열교환기는 여러 장의 금속 판을 적층한 구조로 전열 효율이 우수하다.

설비 크기가 작고 세척 및 분해가 용이하지만, 고온·고압 조건에서는 구조적 제한이 존재한다.



3.3 공랭식 열교환기 (Air Cooler / Fin Tube Heat Exchanger)

공랭식 열교환기는 냉각수를 사용하지 않고 공기를 이용하여 열을 제거하는 방식이다.

수자원이 부족한 지역이나 대형 정유·화학 플랜트에서 많이 적용된다.

상부 설치가 일반적이므로 건축 구조물의 집중 하중과 진동 영향을 검토해야 한다.

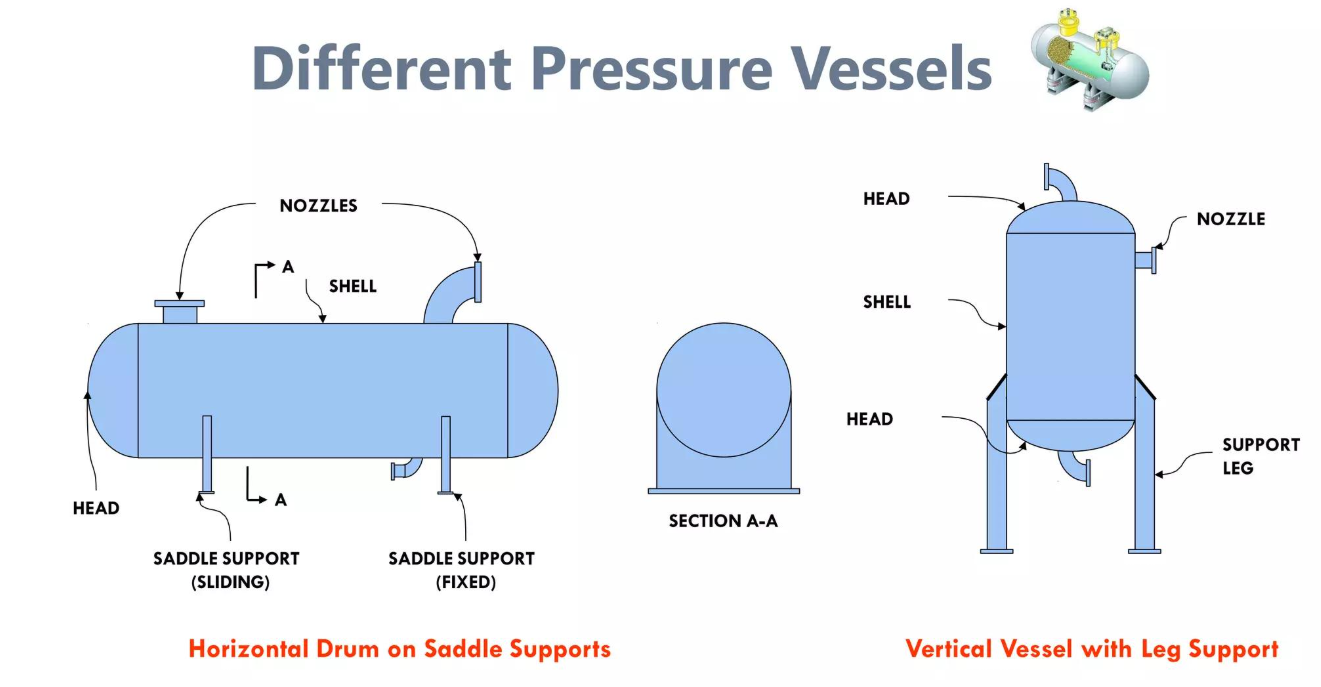

4. 드럼 및 용기(Drums & Vessels)의 P&ID 심볼 해석

드럼과 용기는 공정 중 유체를 저장하거나 기체와 액체를 분리하는 역할을 수행한다.

설치 방향에 따라 크게 다음과 같이 구분된다.

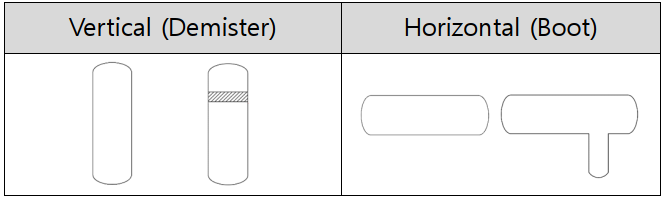

Drums & Vessels

Drum & Vessel



4.1 수직형 용기 (Vertical Vessel)

수직형 용기는 설치 면적이 작고 분리 효율이 우수하여 플랜트 지역 내 공간 활용성이 중요한 경우 적용된다.

대표적인 설비는 다음과 같다.

• Separator
• Scrubber
• Knock Out Drum



4.2 수평형 용기 (Horizontal Vessel)

수평형 용기는 체류 시간이 필요한 공정이나 액체 저장 용도로 사용된다.

내부에는 다음과 같은 구조물이 포함될 수 있다.

• Demister Pad
• Baffle
• Boot 구조

이러한 내부 구조는 기액 분리 효율과 운전 안정성을 결정한다.





5. 증류탑(Column)의 구조와 P&ID 해석



증류탑은 서로 다른 끓는점을 가진 성분을 분리하는 대표적인 플랜트 장치이다.

P&ID에서는 하나의 긴 수직 장비로 표현되지만, 실제 설계에서는 상부 응축기와 하부 재비기(Reboiler), 순환 배관 계통까지 함께 검토해야 한다.

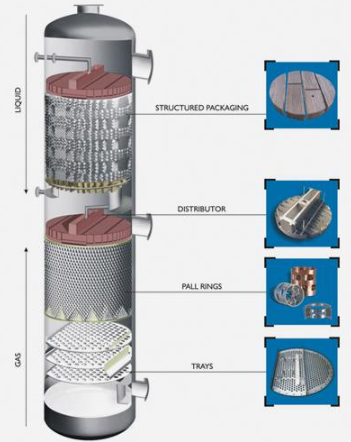

증류탑

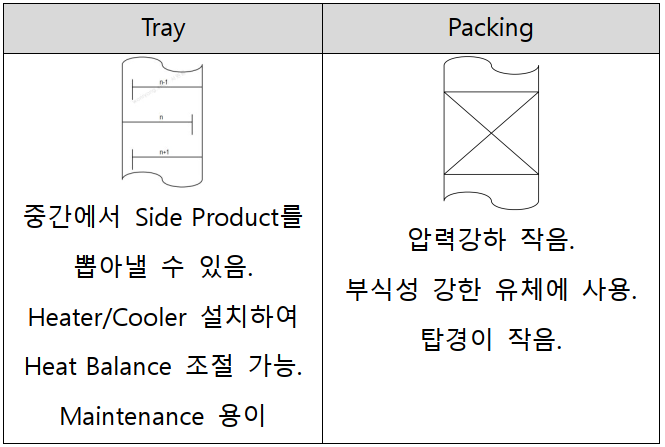

Column

5.1 트레이형 증류탑 (Tray Column)

내부에 다수의 트레이를 설치하여 단계적인 기액 접촉을 유도한다.

장점:

• 대용량 처리 가능
• 사이드 제품 추출 용이
• 운전 조건 변경 대응성이 우수



5.2 패킹형 증류탑 (Packed Column)

내부에 패킹재를 충진하여 기액 접촉 면적을 확보하는 방식이다.

장점:

• 낮은 압력 손실
• 진공 운전 적합
• 내부식성 우수

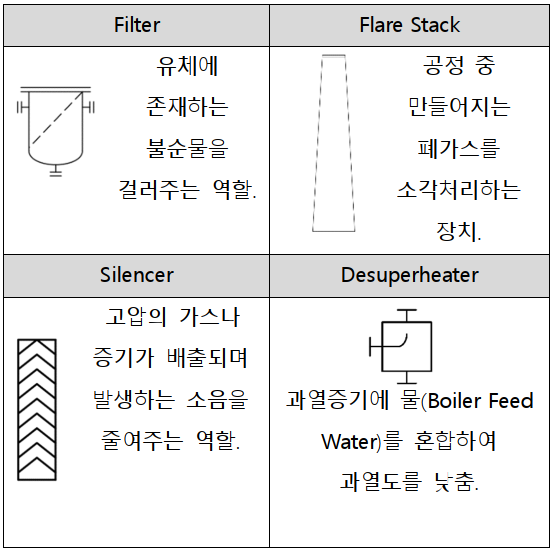

6. 기타 주요 고정 기기

6.1 필터(Filter)

공정 유체 내 불순물을 제거하여 후단 장비를 보호하는 설비이다.

펌프, 열교환기, 계장 장비의 안정적인 운전을 위해 필수적으로 적용된다.



6.2 플레어 스택(Flare Stack)

플레어 스택은 공정 이상 상황에서 발생하는 가스를 안전하게 연소 처리하는 설비이다.

높은 구조물이 필요하므로 구조 검토와 주변 건축물과의 안전거리 확보가 중요하다.



6.3 소음기(Silencer)

고압 가스 배출 시 발생하는 소음을 감소시키는 장치이다.

배관 말단 또는 배출 설비 주변에 설치되며, 진동과 소음 영향 검토가 필요하다.



6.4 감온기(Desuperheater)

과열 증기에 냉각수를 분사하여 요구되는 온도 조건으로 조정하는 장치이다.

발전 및 스팀 시스템에서 중요한 역할을 수행한다.

기타 Symbol



7. P&ID 분석이 플랜트 건축 설계에 미치는 영향

P&ID의 고정 기기 심볼을 이해하는 것은 단순히 기계 설비를 파악하는 과정이 아니다.

플랜트 건축 설계에서는 P&ID 정보를 기반으로 다음 사항을 검토해야 한다.

• 장비 설치 위치 및 배치 계획
• 구조 프레임 간섭 여부
• 장비 하중 및 기초 계획
• 배관 서포트 위치
• 유지보수 공간 확보
• 장비 반입 및 교체 동선
• 작업자 접근성 확보

특히 증류탑, 대형 드럼, 열교환기와 같은 주요 장비는 건축 구조물의 규모와 형태를 결정하는 핵심 요소이다.

따라서 건축 엔지니어가 P&ID를 이해하는 것은 단순한 도면 해석 능력이 아니라, 플랜트 전체 시스템을 이해하고 합리적인 공간 계획을 수립하기 위한 필수 역량이라고 할 수 있다.



8. 결론

P&ID 상의 고정 기기(Stationary Equipment) 심볼은 플랜트 공정의 핵심 정보를 함축적으로 표현한다.

저장 탱크, 열교환기, 드럼, 증류탑 등 각 장비의 구조적 특징과 운전 목적을 이해해야만 배관, 구조, 건축 계획이 유기적으로 연결될 수 있다.

특히 플랜트 건축 설계에서는 기계 설비를 단순 배치하는 것이 아니라, 공정 요구 조건과 유지관리성을 고려한 공간 및 구조 계획이 필요하다.

결국 P&ID 해석 능력은 플랜트 엔지니어링 분야에서 건축 설계자의 기술 경쟁력을 결정하는 중요한 기반 요소이다.
