[공정] P&ID 배관(Piping) 심볼 정의 및 판독 지침

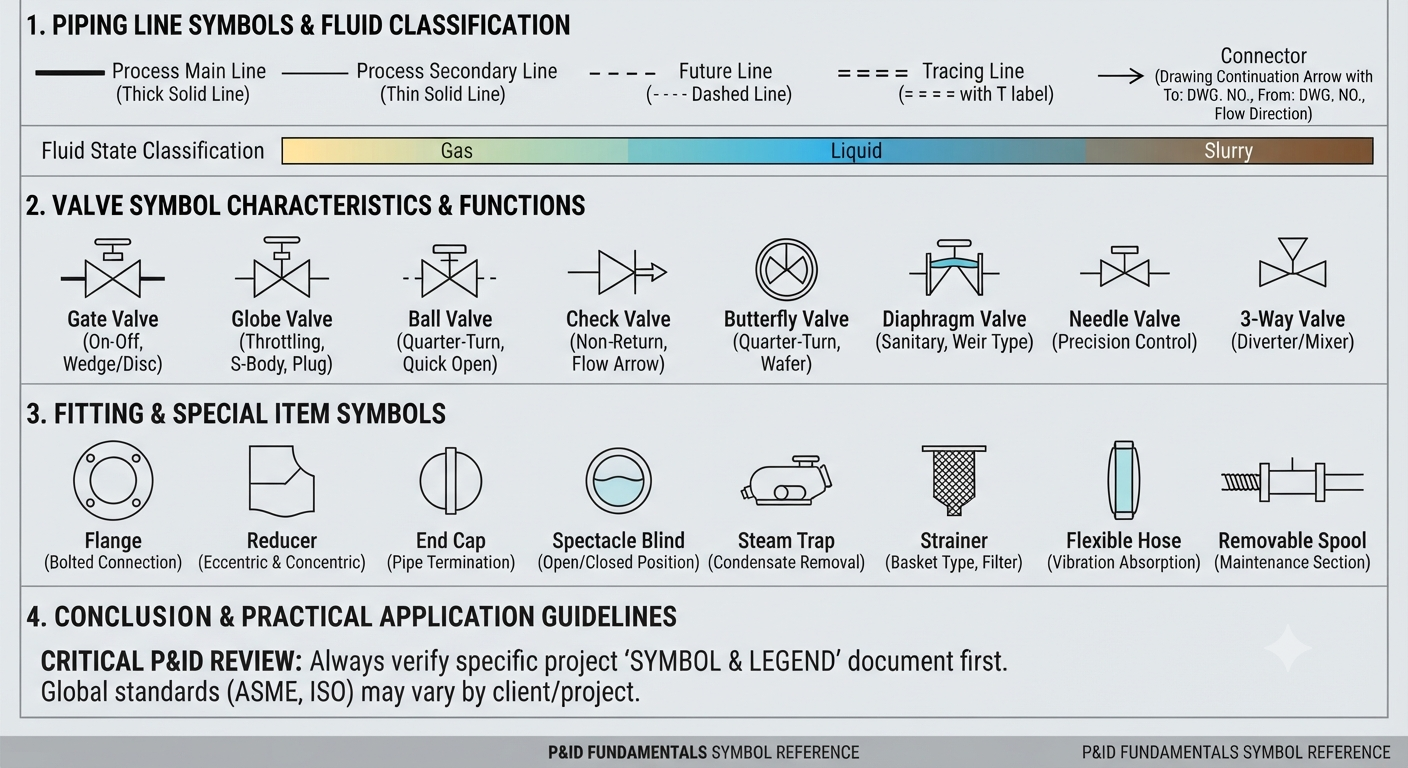

플랜트 엔지니어링 및 공정 설계 분야에서 배관 계통도(P&ID, Piping and Instrumentation Diagram)는 공정의 전체적인 흐름과 제어 로직을 파악하기 위한 핵심 기술 문서이다. 본 문서는 P&ID 도면 판독의 기초가 되는 배관 라인, 밸브, 그리고 피팅 및 특수기기(Special Item) 심볼의 표준적인 정의와 기술적 특성을 체계적으로 서술한다.

P&ID 배관(Piping)

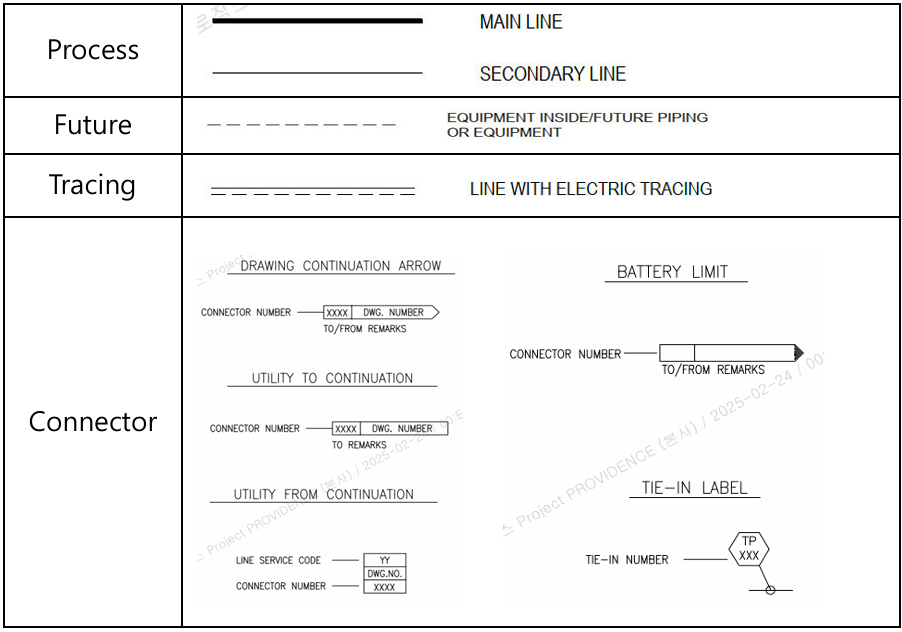

1. 배관 라인(Line) 심볼 및 유체 상태 분류

P&ID 상의 선(Line)은 단순한 물리적 연결을 의미하는 것이 아니라, 유체의 물성, 운전 상태, 그리고 공정 내 목적을 규정하는 핵심 정보이다.

• Process Line (공정 라인):
  • Main Line: 주 공정 물질이 이송되는 주배관으로, 굵은 실선으로 표기하여 도면 내 시각적 위계를 부여한다.
  • Secondary Line: 보조 유체나 부속 공정 물질이 흐르는 배관으로, 상대적으로 가는 실선으로 표기한다.
• Future Line (장래 계획 라인): 현재 시점에는 시공되지 않으나 향후 플랜트 증설, 디보틀넥(Debottlenecking) 또는 설비 변경이 예정된 배관 구간을 의미한다. 도면 판독 시 오해를 방지하기 위하여 파선(- - - -) 형태로 표기한다.
• Tracing Line (동파 방지 및 보온 라인): 저온 환경에서 공정 유체의 응고나 점성 증가를 방지하기 위하여 전기 히팅 케이블(Electric Tracing)이나 스팀(Steam Tracing) 등으로 배관 외벽을 감싸 온도를 유지하는 라인이다. 실선 위에 특정 기호가 주기적으로 반복되는 형태(예: ======)로 도식화한다.
• Connector (도면 연결 기호): 단일 P&ID 도면에 전체 공정을 수용할 수 없으므로, 인접 도면으로 이어진 구간(Drawing Continuation Arrow)이나 한계 영역(Battery Limit)을 나타낸다. 해당 심볼에는 접속되는 도면 번호(DWG. NO.) 및 이송 방향(To/From) 정보가 상세히 병기된다.

P&ID Symbol



2. 밸브(Valve) 심볼의 구조적 특성 및 기능



밸브는 공정 유체의 차단, 유량 조절, 그리고 역류 방지를 수행하는 핵심 제어 기기이다. 기계적 구조에 따른 정확한 심볼 판독이 요구된다.

• Gate Valve (게이트 밸브): 내부 디스크가 수직 방향으로 왕복 운동하며 개폐(On-Off) 동작을 수행하는 차단용 밸브이다. 유체 저항이 적어 전개/전폐 목적에 적합하다.
• Globe Valve (글로브 밸브): 밸브 바디 내부의 유로가 S자 형태를 이루며, 심볼 중앙부에 채워진 원형 점이 존재한다. 유량 조절(Throttling) 성능이 우수하여 미세 제어 공정에 투입된다.
• Ball Valve (Ball Valve): 내부에 관통 구멍이 존재하는 구형(Ball) 디스크를 회전시켜 개폐하는 구조이다. 90도 회전만으로 신속한 차단이 가능하여 범용적으로 사용된다.
• Check Valve (체크 밸브): 유체의 단방향 흐름을 보장하고 역류를 물리적으로 차단하여 후단 설비를 보호하는 안전 기기이다. 심볼 자체에 유체 흐름 방향성이 내포되어 있다.
• Butterfly Valve (버터플라이 밸브): 중앙 회전축을 중심으로 디스크가 회전하며 개폐되는 구조이다. 설치 공간을 적게 차지하여 대구경 배관에 주로 적용된다.
• Diaphragm Valve (다이어프램 밸브): 탄성 소재의 막(Diaphragm)을 가압하여 유로를 차단한다. 유해 화학물질이나 엄격한 위생 관리가 요구되는 제약·바이오 공정에서 활용도가 높다.
• Needle Valve (니들 밸브): 침상(Needle) 형태의 스템을 이용하여 극도로 정밀한 유량 조절 또는 고압 환경에서의 제어를 수행한다.
• 3-Way Valve (3방향 밸브): 하나의 유입구를 두 개로 분기하거나, 두 개의 유입 유체를 혼합하는 삼방향 제어 및 전환 공정에 배치된다.





3. 피팅 및 스페셜 아이템(Fitting & Special Item) 심볼

배관의 방향 전환, 관경 변경, 그리고 정비 안전성을 확보하기 위해 필수적으로 수반되는 부속 요소이다.

• Flange (플랜지): 배관 상호간 또는 배관과 밸브를 볼트 결합하기 위한 접속 부위이다. 도면상 두 개의 짧은 평행선으로 묘사된다.
• Reducer (레듀셔): 배관 공칭경의 확대 또는 축소가 이루어지는 구간이다. 깔때기 형태의 기호로 표현된다.
• End Cap (엔드 캡): 배관 종단부를 용접 또는 나사 체결 방식으로 밀폐하여 유체 누출을 방지한다.
• Spectacle Blind (스펙타클 블라인드): 안경형 형상을 가지며, 설비 정비 시 공정 라인을 완전하게 격리(Isolation)하거나 개방하기 위해 회전 장착하는 유지보수용 차단 판이다.
• Steam Trap (스팀 트랩): 증기 배관 내부에서 응축된 드레인(Condensate)만을 선택적으로 자동 배출하여 수격 현상(Water Hammer)을 방지한다.
• Strainer (스트레이너): 유체 내 협잡물이나 스케일을 여과하여 펌프 및 제어 밸브 등 후단 고정밀 장비를 보호한다.
• Sight Glass (사이트 글라스): 투명 창을 통하여 배관 내부 유체의 상태 및 흐름 유무를 육안으로 상시 모니터링할 수 있는 부속이다.
• Flexible Hose (플렉시블 호스): 설비 진동의 전파를 흡수하고 열 팽창에 따른 배관 응력을 흡수하기 위한 주름관 형태의 연결부이다.
• Removable Spool (탈착식 스풀): 주기적인 세척, 내부 검사 또는 교체가 요구되는 구간에 볼트 분리형으로 설계된 배관 모듈이다.

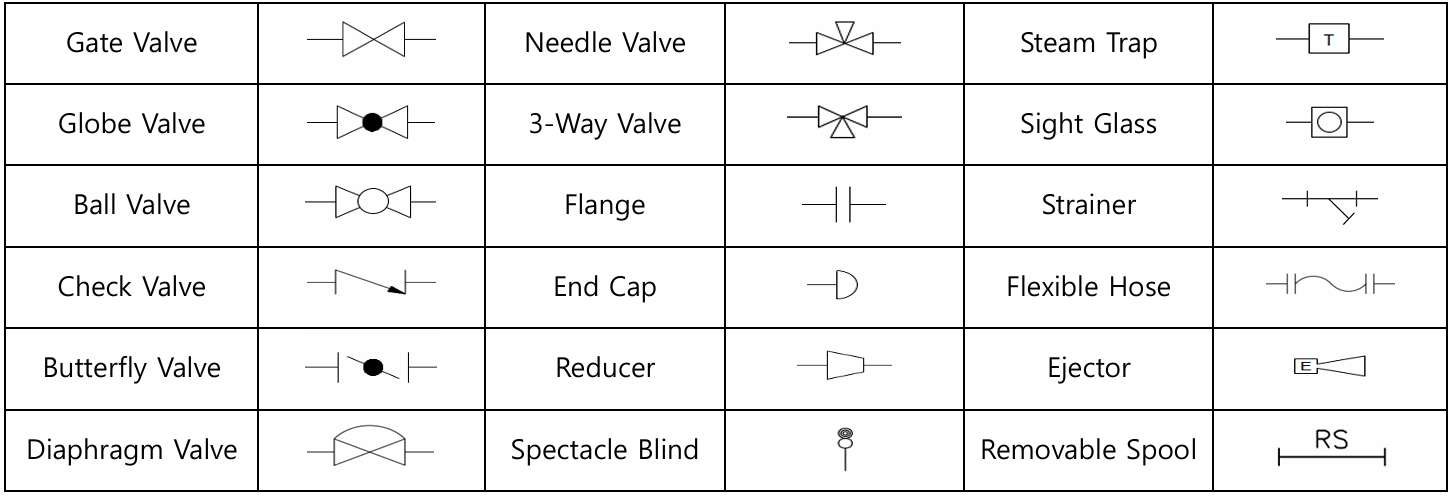

VALVE Symbol





4. 결론 및 실무 적용 지침

본 문서에서 기술한 심볼 체계는 글로벌 플랜트 산업 현장에서 통용되는 표준적인 기준을 바탕으로 한다. 그러나 실제 엔지니어링 수행 시 발주처(Client) 사양서, 엔지니어링사 표준(Engineering Standard), 또는 국가별 규격(ASME, ISO, JIS 등)에 따라 세부적인 심볼 형태와 표기법에 편차가 존재할 수 있다.

따라서 현업 엔지니어는 P&ID 도면을 검토하기에 앞서, 해당 패키지의 최선두에 위치한 'Symbol & Legend (범례) 도면'을 우선적으로 대조·확인해야 한다. 범례에 대한 철저한 사전 검토야말로 도면 오독 및 공정 설계 오류로 인한 플랜트 가동 중단 사고를 예방하는 가장 결정적인 공학적 절차이다.



실무 엔지니어링 참고 사항: 본 고에서 다룬 P&ID 표준 심볼 및 라인 규격은 공정 설계 유효성을 검증하는 기초 자료이다. 상세 설계 단계에서는 각 프로젝트별 설계 기준서(Design Basis)와 일치 여부를 교차 검증하는 것이 필수적이다.
