[제어] 압력(Pressure)의 이해: 정의, 단위, 게이지압·절대압·차압의 차이

산업설비와 플랜트에서 압력(Pressure)은 유량(Flow), 온도(Temperature), 레벨(Level)과 함께 가장 기본적인 공정 변수(Process Variable) 가운데 하나이다. 배관 내부의 유체 상태를 확인하거나 장비의 운전 조건을 판단하기 위해서는 압력의 개념을 정확히 이해해야 한다.

압력은 단순히 '얼마나 강하게 누르는가'를 의미하는 것이 아니라, 유체의 상태와 에너지 수준을 나타내는 중요한 물리량이다. 또한 같은 압력이라도 기준점에 따라 게이지압(Gauge Pressure), 절대압(Absolute Pressure), 차압(Differential Pressure)으로 구분되므로 각각의 의미를 명확하게 이해할 필요가 있다.

이번 글에서는 압력의 정의부터 단위, 종류, 그리고 플랜트 설계에서 자주 사용되는 사례까지 정리한다.

압력의 이해



1. 압력이란 무엇인가 ?

압력은 단위 면적당 수직으로 작용하는 힘을 의미한다.

수식으로 표현하면 다음과 같다.

• 공식: P = F / A
• P (Pressure): 압력
• F (Force): 누르는 힘
• A (Area): 힘이 작용하는 면적

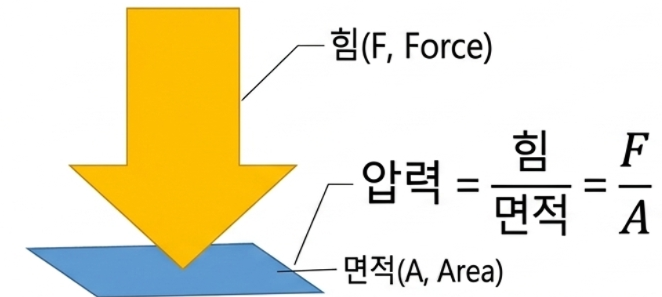

압력

같은 힘이라도 힘이 작용하는 면적이 작을수록 압력은 커지고, 반대로 면적이 넓을수록 압력은 작아진다.

가장 쉽게 이해할 수 있는 예가 못과 압정이다. 동일한 힘으로 누르더라도 끝이 매우 뾰족한 못은 작은 면적에 힘이 집중되므로 높은 압력이 발생하여 쉽게 박힌다.

이처럼 압력은 힘 자체보다 힘이 얼마나 집중되는가를 나타내는 물리량이다.



2. 압력은 왜 중요한가 ?

산업설비에서는 대부분의 공정이 일정한 압력 조건에서 운전된다.

압력이 설계 조건보다 높아질 경우 배관이나 용기가 손상될 수 있으며, 반대로 너무 낮아질 경우 펌프의 성능 저하, 캐비테이션(Cavitation), 공정 불안정 등이 발생할 수 있다.

따라서 압력은 다음과 같은 설비의 운전 상태를 판단하는 핵심 변수로 사용된다.

• 펌프 토출압 확인
• 배관 내부 유체 상태 확인
• 압력용기 운전 상태 확인
• 필터 막힘 여부 확인
• 열교환기 성능 확인
• 밸브 이상 여부 확인
• 안전밸브(Set Pressure) 설정

플랜트에서는 거의 모든 주요 설비에 압력계(Pressure Gauge) 또는 압력전송기(Pressure Transmitter)가 설치되는 이유도 여기에 있다.



3. 압력의 대표적인 단위

압력은 국가와 산업 분야에 따라 다양한 단위를 사용한다.

가장 많이 사용되는 단위는 다음과 같다.

• Pa (Pascal)
• kPa
• MPa
• bar
• mbar
• kgf/cm²
• psi
• mmH₂O
• mmWC
• mmHg

국제단위계(SI)에서는 Pascal(Pa)을 기본 단위로 사용한다.

그러나 실제 플랜트에서는 bar와 MPa가 가장 많이 사용되며, 미국 규격 장비에서는 psi가 자주 사용된다.

차압을 측정하는 계기에서는 비교적 작은 압력을 측정하기 때문에 mmH₂O 또는 mbar 단위를 많이 사용한다.



4. 압력 단위 환산

실무에서 자주 사용하는 환산값은 다음과 같다.

• 1 bar = 100 kPa
• 1 MPa = 10 bar
• 1 atm ≒ 1.013 bar
• 1 bar ≒ 14.5 psi
• 1 psi ≒ 6.895 kPa

프로젝트마다 설계 기준이 다르므로 동일한 압력이라도 단위가 달라질 수 있다.

따라서 단위 변환은 기본적으로 숙지하는 것이 좋다.

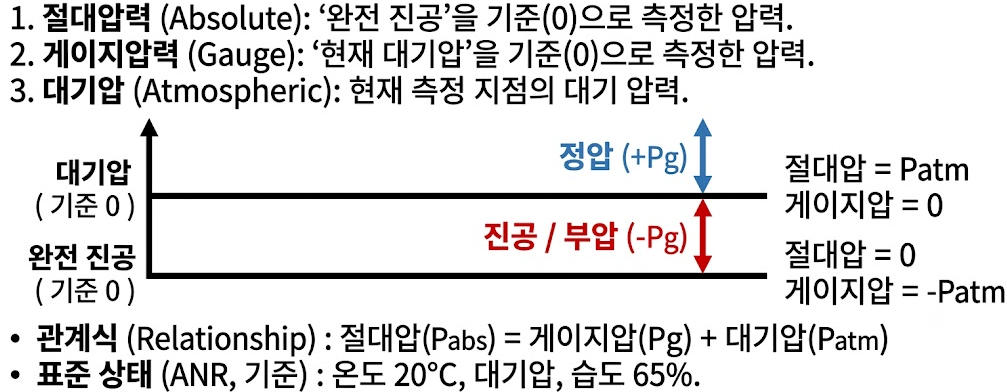

5. 압력의 3가지 종류

① 게이지압 (Gauge Pressure)

게이지압은 대기압을 기준으로 측정한 압력이다.

우리가 일상에서 사용하는 대부분의 압력계는 게이지압을 표시한다.

예를 들어 자동차 타이어 압력이 35 psi라고 표시된다면, 이는 대기압보다 35 psi 높은 상태를 의미한다.

대표적인 예는 다음과 같다.

• 자동차 타이어
• 공기압축기
• 소화설비
• 배관 압력계
• 보일러 압력계

일반적인 플랜트 현장에서 "압력이 5 bar"라고 하면 대부분 게이지압을 의미한다.

별도의 표시가 없는 경우 Gauge Pressure로 이해하는 것이 일반적이다.

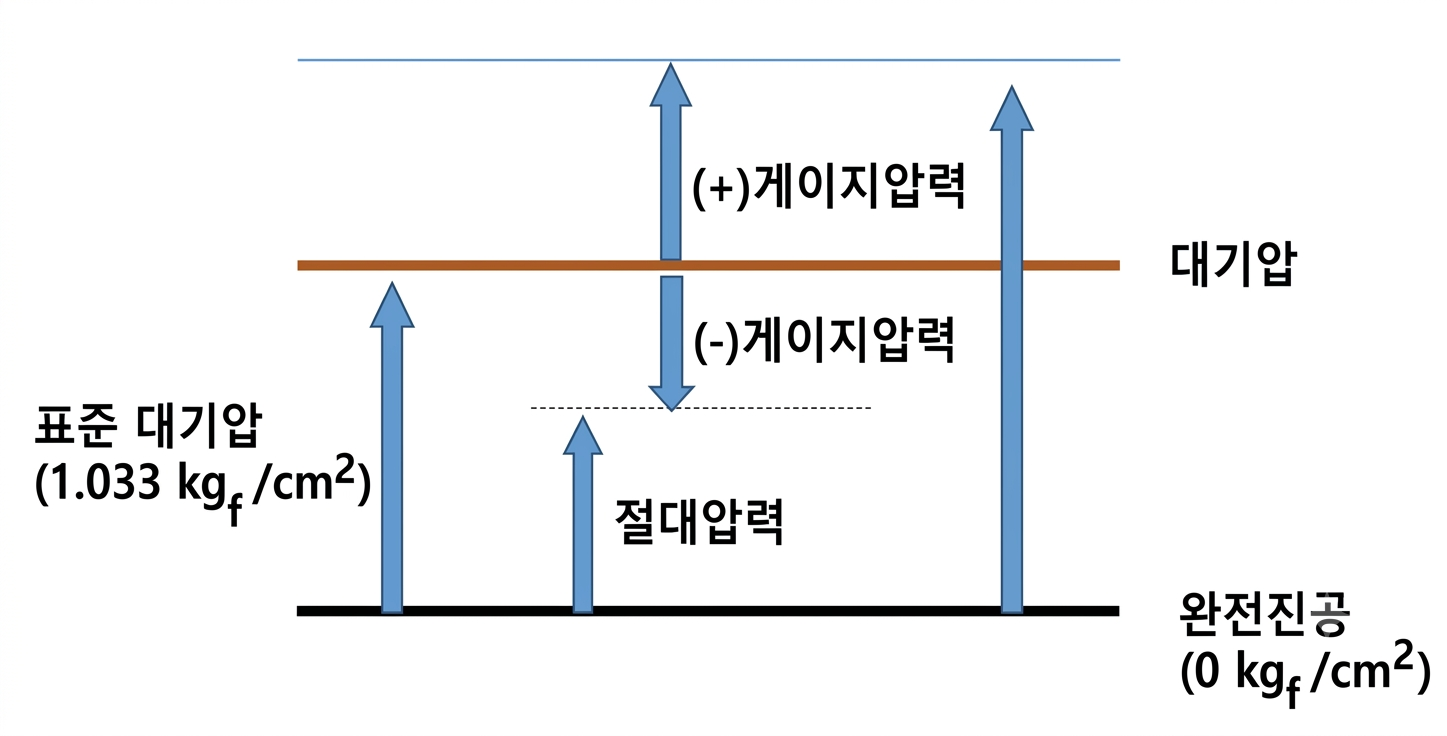

게이지 압력

② 절대압 (Absolute Pressure)

절대압은 완전 진공(Absolute Vacuum)을 기준으로 측정한 압력이다.

절대압은 항상 0보다 작은 값이 존재하지 않는다.

절대압은 다음과 같은 분야에서 주로 사용된다.

• 진공장비
• 반도체 공정
• 화학공정
• 열역학 계산
• 기체 상태방정식

절대압은 일반적으로 단위 뒤에 A(Absolute)를 표기한다.

예를 들어

• 5 barA
• 2 kgf/cm²A

와 같이 표기하여 게이지압과 구분한다.



③ 차압 (Differential Pressure)

차압(DP)은 두 지점 사이의 압력 차이를 의미한다.

절대적인 압력보다 두 위치의 압력 차이가 중요할 때 사용한다.

대표적인 적용 사례는 다음과 같다.

• 오리피스 유량계
• 필터 막힘 감시
• 열교환기 성능 확인
• 클린룸 압력 관리
• 덕트 압력 측정

차압은 대부분 작은 압력을 측정하므로

• mmH₂O
• mmWC
• mbar
• Pa

단위를 많이 사용한다.

플랜트에서는 Differential Pressure Transmitter(DPT)가 대표적인 차압 계측기이다.

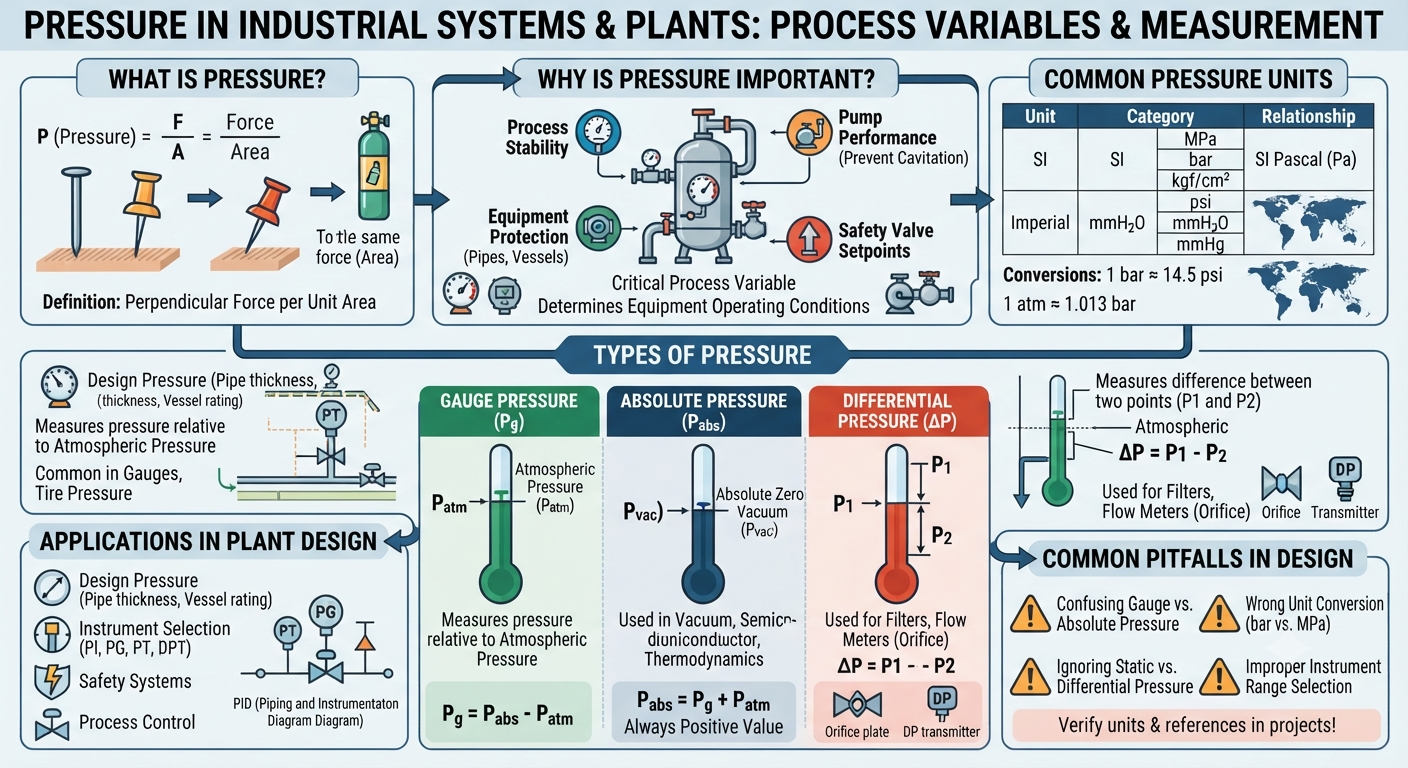

압력의 정의



6. 플랜트 설계에서 압력의 활용

플랜트 설계에서는 압력이 단순한 계측값 이상의 의미를 가진다.

배관의 설계압력(Design Pressure)은 배관 두께와 재질 선정의 기준이 되며, 압력용기의 설계압력은 관련 코드(ASME 등)에 따라 계산된다.

또한 압력계와 압력전송기의 측정 범위는 정상 운전압력뿐 아니라 최대 운전조건과 안전율까지 고려하여 선정한다.

계장 설계에서는 Pressure Indicator(PI), Pressure Gauge(PG), Pressure Transmitter(PT), Differential Pressure Transmitter(DPT) 등의 계기를 적절히 적용하여 공정을 감시하고 제어한다.

따라서 압력은 기계, 배관, 계장, 공정 등 여러 분야를 연결하는 공통 언어라고 볼 수 있다.



7. 설계 실무에서 자주 발생하는 혼동

압력과 관련하여 실무에서 자주 발생하는 오류는 다음과 같다.

• 게이지압과 절대압을 혼동하여 계산하는 경우
• 단위를 확인하지 않고 수치를 그대로 사용하는 경우
• bar와 MPa를 잘못 환산하는 경우
• 차압과 정압(Static Pressure)을 혼동하는 경우
• 계기의 측정 범위를 실제 운전압력보다 지나치게 크게 선정하는 경우

특히 해외 프로젝트에서는 SI 단위와 미국 단위가 혼용되는 경우가 많으므로 단위 확인은 반드시 선행되어야 한다.



8. 마무리

압력은 유체의 상태를 나타내는 가장 기본적인 물리량이며, 플랜트와 산업설비에서는 운전 상태를 판단하는 핵심 변수로 활용된다. 압력의 크기뿐만 아니라 어떤 기준을 사용하는 압력인지 구분하는 것이 중요하며, 게이지압, 절대압, 차압의 차이를 이해하면 도면 해석과 계장 문서 검토, 장비 사양 확인 과정에서 발생할 수 있는 오류를 줄일 수 있다.

건축 분야에서도 기계·배관·계장 설계와 협업하는 경우가 많다. 따라서 압력의 기본 개념과 단위 체계를 이해하는 것은 설계 분야 간 의사소통을 원활하게 하고 프로젝트 수행 능력을 높이는 데 도움이 된다.
