[배관] Piping Material의 종류와 특성 이해 : Carbon Steel, Stainless Steel, Alloy Steel 비교

플랜트 산업에서 배관(Piping)은 공정 설비와 설비를 연결하는 핵심 인프라이다.

원료, 제품, Steam, Cooling Water, Chemical Fluid 등 다양한 유체는 배관 시스템을 통해 이동하며, 배관의 안정성은 플랜트 전체 운전 신뢰성과 직접적인 관계를 가진다.

따라서 플랜트 설계 과정에서 Piping Material(배관 재질)의 선정은 배관 수명, 설비 안전성, 유지관리 비용을 결정하는 중요한 설계 항목이다.

배관 재질은 단순히 가격이 저렴한 재료를 선택하는 것이 아니다.

취급 유체의 특성, 운전 온도와 압력, 부식 환경, 시공 조건, 유지관리 계획을 종합적으로 검토하여 최적의 재질을 선정해야 한다.

잘못된 배관 재질 선정은 운전 중 부식(Corrosion), 누설(Leakage), 설비 정지(Shutdown) 등의 문제로 이어질 수 있으며, 초기 공사비보다 훨씬 큰 유지관리 비용을 발생시키는 원인이 된다.

배관 재질



1. Piping Material 이란?

Piping Material은 배관 시스템을 구성하는 재료를 의미한다.

플랜트 배관은 동일한 목적의 배관이라도 적용 환경에 따라 서로 다른 재질이 사용된다.

예를 들어 일반적인 Utility 배관은 경제성이 높은 Carbon Steel이 주로 적용되지만, 부식성이 높은 Chemical Line이나 위생 조건이 요구되는 Bio Facility에서는 Stainless Steel 또는 특수 합금 재질이 필요하다.

배관 재질 선정 시 일반적으로 검토하는 항목은 다음과 같다.

검토 항목	주요 내용
Fluid Condition	유체의 부식성 및 화학적 특성
Temperature	설계 온도 및 운전 온도
Pressure	설계 압력 및 운전 조건
Corrosion	부식 발생 가능성
Cost	초기 투자비 및 유지관리 비용
Fabrication	제작 및 시공성

결국 Piping Material 선정의 목적은 운전 조건에 적합한 성능을 확보하면서 경제적인 설계를 구현하는 것이다.



2. 주요 Piping Material 종류

플랜트 현장에서 가장 일반적으로 사용되는 배관 재료는 Carbon Steel, Stainless Steel, Alloy Steel, Non-Metal 재료로 구분된다.

재질	특징	주요 분야
Carbon Steel (CS)	경제성과 강도가 우수한 범용 재료	Process, Utility, Fire Water
Stainless Steel (SS)	높은 내식성이 필요한 환경 적용	Chemical, Food, Bio
Nickel Alloy	고온·고압 및 강부식 환경용	Special Process
PVC / FRP	비금속 재료, 부식 저항 우수	Waste Water, Drain



1) 탄소강 (Carbon Steel, CS)

Carbon Steel은 플랜트 산업에서 가장 널리 사용되는 배관 재질이다.

가격 경쟁력이 높고 기계적 강도와 가공성이 우수하여 대부분의 일반 Process Pipe 및 Utility Pipe에 적용된다.

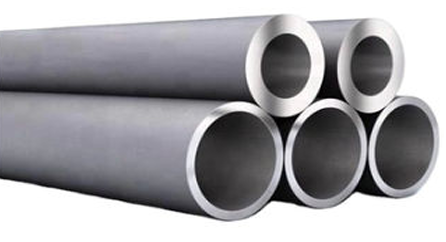

탄소강

특징

Carbon Steel의 가장 큰 장점은 경제성과 범용성이다.

대규모 플랜트에서는 수많은 배관이 설치되기 때문에 재료 비용은 프로젝트 전체 원가에 큰 영향을 미친다.

이러한 이유로 특별한 내식성이 요구되지 않는 일반 배관에는 Carbon Steel이 기본 재료로 사용된다.

반면 Carbon Steel은 부식에 취약하다는 단점이 있다.

따라서 외부 노출 배관이나 습기가 많은 환경에서는 Paint, Coating, Galvanizing 등 별도의 방청 대책이 필요하다.

주요 적용 분야

• Process Pipe
• Utility Pipe
• Steam Pipe
• Cooling Water Pipe
• Fire Fighting Pipe

건축 설계 적용

플랜트 건축 분야에서는 배관뿐 아니라 다음과 같은 부대 구조물에도 활용된다.

• Handrail
• Ladder
• Platform
• Steel Support

실무 검토 사항

Carbon Steel 적용 시 재질 자체보다 중요한 것은 유지관리 계획이다.

초기 비용이 낮더라도 부식 관리가 부족하면 장기적으로 보수 비용이 증가할 수 있으므로, 도장 사양과 유지관리 접근성을 함께 검토해야 한다.



2) 스테인리스강 (Stainless Steel, STS)

Stainless Steel은 높은 내식성이 요구되는 환경에서 사용하는 대표적인 합금 재료이다.

크롬(Cr)을 포함한 합금 구조로 인해 Carbon Steel 대비 우수한 부식 저항성을 가진다.

Chemical Plant, Food Plant, Bio Facility 등 오염 관리와 내식성이 중요한 분야에서 주로 적용된다.

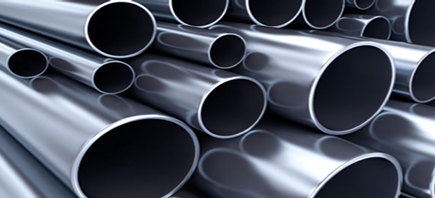

스테인리스강

특징

Stainless Steel의 가장 큰 장점은 부식 환경에서 장기간 안정적인 성능을 유지할 수 있다는 점이다.

그러나 Carbon Steel 대비 재료 비용이 높기 때문에 모든 배관에 적용하는 것은 경제적인 설계가 아니다.

사용 환경과 요구 성능을 기준으로 선택하는 것이 중요하다.

주요 적용 분야

• Chemical Process Line
• Pharmaceutical Facility
• Food Process
• Safety Shower & Eyewash System

건축 설계 적용

플랜트 건축에서는 다음과 같은 부분에 적용될 수 있다.

• Stainless Gutter
• Stainless Downspout
• 노출 마감재
• 일부 구조 부재

실무 검토 사항

Stainless Steel 적용 시에는 부식 방지 목적과 경제성을 동시에 검토해야 한다.

불필요한 고급 재료 적용은 공사비 증가로 연결되며, 반대로 필요한 위치에 적용하지 않을 경우 유지관리 문제가 발생할 수 있다.



3) 니켈 합금강 (Nickel Alloy Steel)

Nickel Alloy는 일반적인 금속 재료로 대응하기 어려운 고온·고압 및 강부식 환경에서 사용하는 특수 재료이다.

높은 내식성과 내열성을 요구하는 공정에서 제한적으로 적용된다.

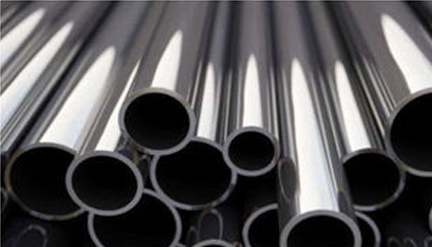

니켈 합금강

특징

Nickel Alloy는 성능 측면에서는 우수하지만 재료 비용이 매우 높다.

따라서 일반적인 배관에는 적용하지 않고, 운전 조건상 반드시 필요한 위치에 선택적으로 적용한다.

주요 적용 분야

• High Temperature Process Line
• High Pressure Chemical System
• Special Reaction Equipment

설계 검토 사항

고가 재질이 적용되는 배관은 Layout 단계에서부터 최적화가 필요하다.

배관 길이 증가, 불필요한 방향 변경, 복잡한 Route 구성은 프로젝트 비용 상승으로 이어진다.





4) 비금속 배관 (Non-Metal : PVC, FRP)

비금속 배관은 PVC, CPVC, FRP 등 수지 계열 재료를 의미한다.

금속 배관 대비 가격이 저렴하고 부식 저항성이 우수하여 폐수 처리 및 Drain System 등에 적용된다.

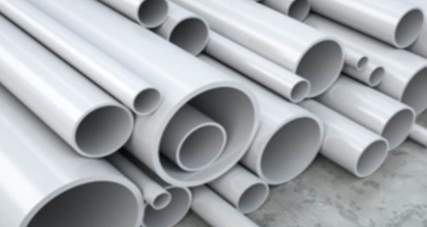

비금속 배관 (PVC)

특징

비금속 배관은 부식 환경에서는 장점이 있지만, 온도와 충격에는 취약하다.

특히 외부 노출 환경에서는 자외선과 온도 변화에 대한 검토가 필요하다.

주요 적용 분야

• Waste Water Pipe
• Drain Pipe
• 일부 Bio Facility

건축 설계 적용

일반 건축에서는 실내 배수 및 일부 우수 시스템에 활용될 수 있다.

다만 외부 노출 시에는 재료 특성에 대한 별도의 검토가 필요하다.

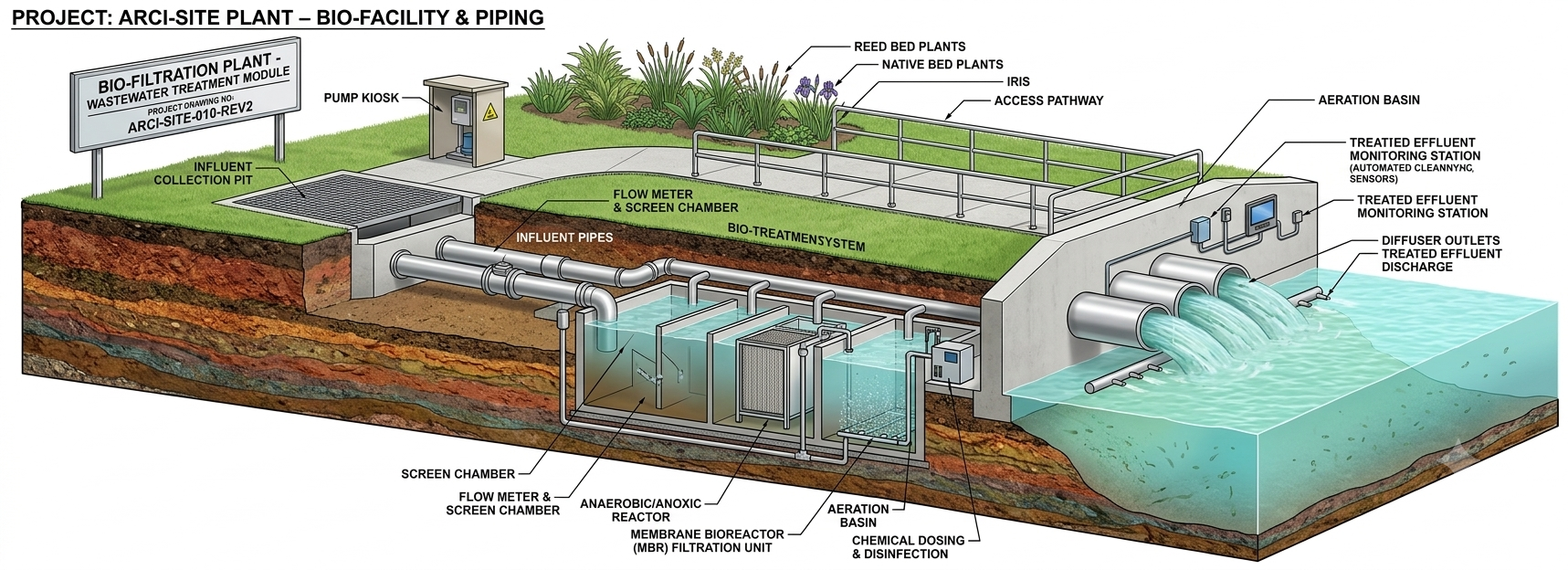

폐수처리 설비

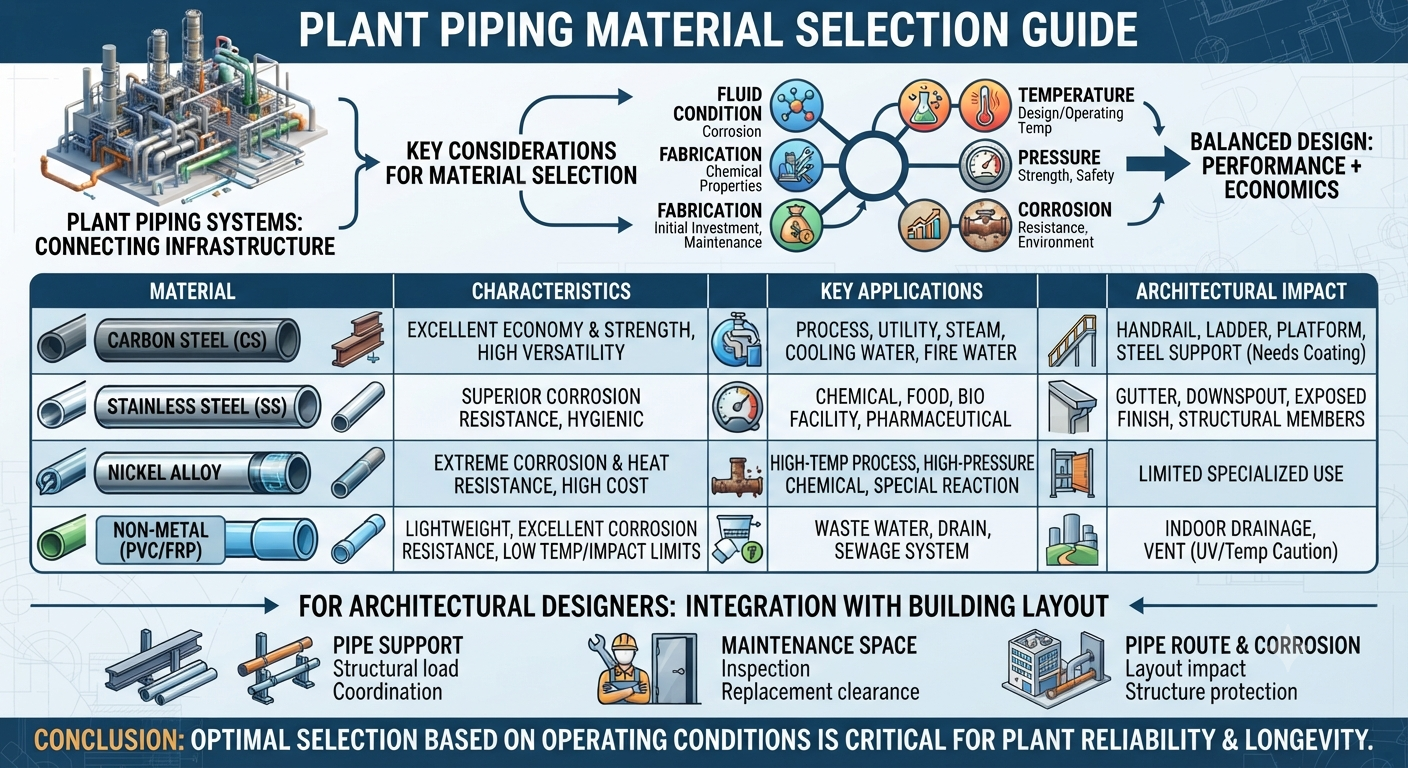

📝 요약 비교 테이블

재료 종류	경제성	내식성	주요 특징
탄소강(CS)	매우 우수	낮음	가성비 최고, 도장 필수
스테인레스강(SS)	보통	높음	위생 및 내식 공정용
니켈 합금강	낮음(고가)	매우 높음	고온/고압 극한 환경용
비금속 (PVC)	매우 우수	높음	열 및 자외선에 취약, 폐수 처리용



3. Piping Material 선정 시 주요 고려사항

배관 재질 선정은 단순한 Material 선택이 아니라 플랜트 전체 운영 조건을 고려하는 설계 과정이다.

고려 항목	설계 방향
유체 특성	부식성 및 화학 반응 검토
온도 조건	사용 가능한 재질 범위 검토
압력 조건	강도 및 안전성 확보
경제성	초기 비용과 유지관리 비용 비교
유지관리	점검 및 교체 가능성 확보



4. 건축 설계자가 알아야 하는 Piping Material

플랜트 건축 설계자는 배관 재질을 직접 선정하는 역할은 아니지만, 배관 특성이 건축 Layout과 구조 계획에 영향을 준다는 점을 이해해야 한다.

배관은 단순히 설비 공간에 배치되는 요소가 아니라 건축물의 층고, 구조 계획, 유지관리 동선까지 결정하는 중요한 요소이다.

주요 검토 사항은 다음과 같다.

검토 항목	건축 영향
Pipe Support	철골 및 구조 검토
Maintenance Space	점검 공간 확보
Pipe Route	건축 Layout 영향
Corrosion Environment	구조물 보호 계획



5. 결론

Piping Material 선정은 플랜트 설계 품질을 결정하는 기본 요소이다.

Carbon Steel은 경제성과 범용성이 우수하여 가장 널리 사용되지만 부식 관리가 필요하다.

Stainless Steel은 우수한 내식성을 제공하지만 비용 증가를 고려해야 하며, Nickel Alloy는 특수 환경에서만 선택적으로 적용하는 것이 일반적이다.

결국 좋은 배관 설계란 가장 높은 성능의 재료를 적용하는 것이 아니라, 운전 조건과 사용 목적에 적합한 재료를 합리적으로 선정하는 것이다.

플랜트 건축 설계자는 배관 전문 분야를 담당하지 않더라도 Piping Material의 기본 특성을 이해해야 한다.

배관은 플랜트의 혈관이며, 배관 재질에 대한 이해는 산업시설 설계를 이해하는 중요한 기반이 된다.
