[법규] 소방관 진입창 설치 기준과 플랜트 건축 설계 시 검토사항

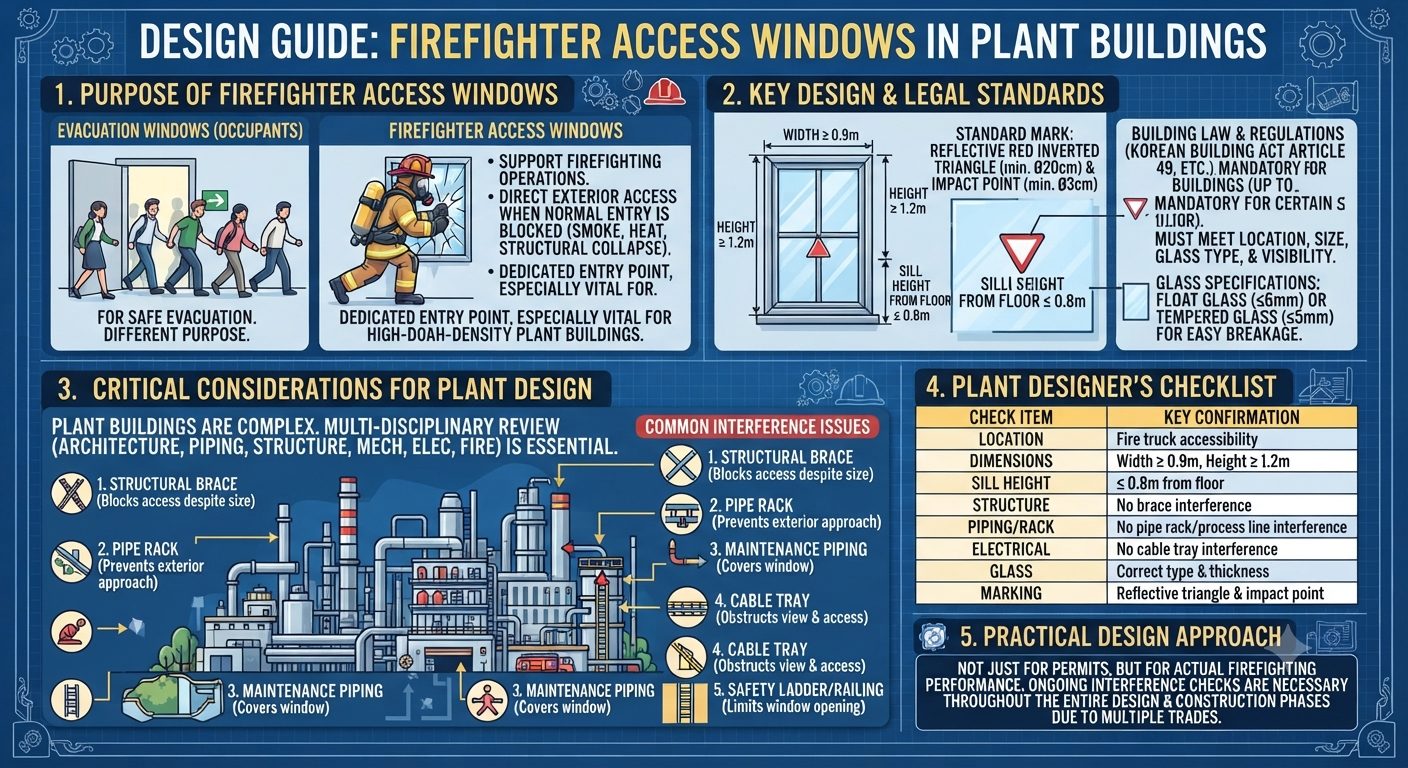

소방관 진입창 가이드

1. 소방관 진입창의 설치 목적



건축물에서 피난시설은 일반적으로 재실자의 안전한 대피를 목적으로 계획된다. 반면 소방관 진입창은 화재 발생 이후 외부에서 내부로 진입하는 소방활동을 지원하기 위한 시설이다. 즉, 피난창이나 비상구와는 설치 목적 자체가 다르다.

건축물 내부에서 화재가 발생하면 연기 확산, 고온 환경, 구조물의 변형 등으로 인해 일반 출입구를 이용한 접근이 어려운 경우가 발생한다. 이러한 상황에서는 외벽을 통한 직접 진입이 구조활동의 효율성을 크게 좌우한다.

소방관 진입창은 이러한 상황을 고려하여 일정 규모 이상의 건축물에 설치하도록 규정된 법정 시설이며, 단순한 창호가 아니라 소방활동을 위한 전용 진입구의 개념으로 이해하는 것이 적절하다.

특히 플랜트 건축물은 일반 업무시설과 달리 설비 밀도가 높고 위험물 취급시설이 함께 계획되는 경우가 많아 외부 접근성 확보가 더욱 중요하다.



2. 관련 법규

소방관 진입창은 건축법에서 설치 의무를 규정하고 있으며, 세부 설치기준은 시행령과 국토교통부령에서 정하고 있다.

주요 법규는 다음과 같다.

• 건축법 제49조
• 건축법 시행령 제51조
• 건축물의 피난·방화구조 등의 기준에 관한 규칙 제18조의2

법령에서는 11층 이하 층에 설치하도록 규정하고 있으며 외부에서 쉽게 식별할 수 있도록 표시기준까지 함께 규정하고 있다.

즉 단순히 창을 설치하는 것이 아니라,

• 위치
• 규격
• 유리 종류
• 식별성

까지 모두 충족해야 법규에 적합한 진입창으로 인정된다.



3. 설치기준을 단순 암기가 아닌 설계 관점에서 이해하기

실무에서는 숫자만 암기하는 경우가 많지만 각각의 기준은 모두 소방활동을 고려하여 설정된 최소 기준이다.



(1) 최소 폭 900mm

방화복과 공기호흡기를 착용한 소방관이 장비를 휴대한 상태에서 통과 가능한 최소 폭이다.



(2) 최소 높이 1,200mm

인명 구조 시 들것이나 구조장비의 이동을 고려한 치수이다.



(3) 바닥으로부터 높이 800mm 이하

창문까지 올라가기 위한 추가 구조물이 필요하지 않도록 하기 위한 기준이다.



(4) 역삼각형 표시

화재 시 연기로 인해 시야 확보가 어려운 환경에서도 외부에서 즉시 식별할 수 있도록 규정되어 있다.

이처럼 각각의 규정은 단순한 치수 제한이 아니라 실제 소방활동의 동선을 고려한 결과라고 이해하는 것이 바람직하다.

[체크리스트] 소방관 진입창의 표준 규격

폭: 0.9m 이상
높이: 1.2m 이상
설치 높이: 실내 바닥면으로부터 0.8m 이내(단, 난간 설치 등 불가피한 경우 1.2m 이내)
표시: 지름 20cm 이상의 역삼각형 표시(빛 반사 등 야간 식별 가능), 타격 지점 표시(지름 3cm 이상) 유리 구성 역시 매우 중요합니다. 플로트 판유리(6mm 이하)나 강화유리(5mm 이하) 등을 사용하여 비상시 소방대원이 외부에서 타격하여 파괴하기 쉽도록 설계되어 있습니다.

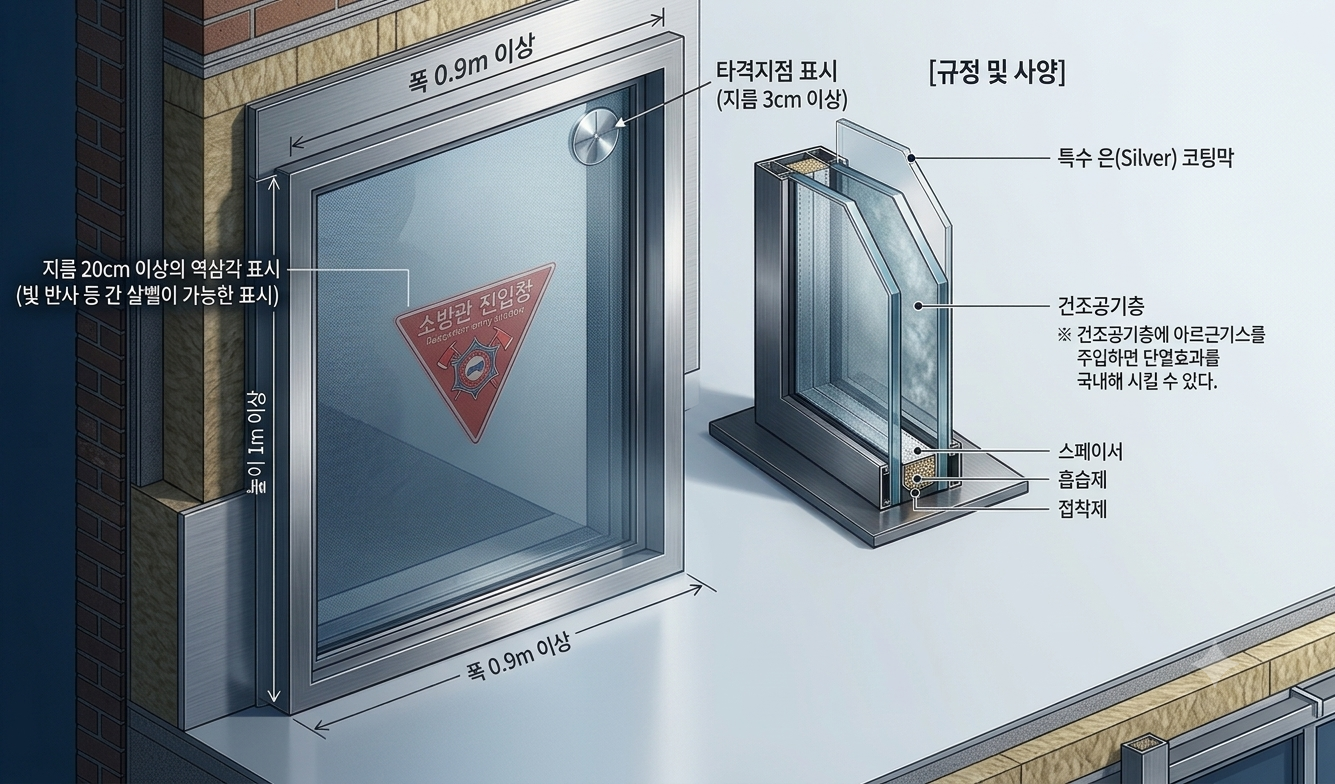

소방관 진입창 개념



(TIP : 위험물 제조소와 같은 건물의 경우에도 소방관 진입창을 적용되어야 하며, 이 경우, 위험물 안전관리법 상의 유리 규정에 따라, 위험물 제조소의 창문도 망입유리를 적용 할 수 있다)

[법규] 위험물 제조소 창호 설치 기준과 소방관 진입창 유리 재질 선정 가이드



4. 플랜트 건축물에서 중요성이 커지는 이유

플랜트 시설은 일반 건축물보다 구조가 훨씬 복잡하다.

건물 주변에는

• Pipe Rack
• Cable Tray
• Equipment Platform
• Utility Line
• Process Piping

등 다양한 설비가 설치된다.

건축도면만 검토하면 진입창 설치에는 문제가 없어 보일 수 있지만, 배관도면과 구조도면이 반영되면 실제 진입 가능한 공간이 확보되지 않는 사례가 자주 발생한다.

따라서 플랜트 설계에서는 건축, 배관, 구조, 기계, 소방 분야가 동시에 진입창 주변 공간을 검토해야 한다.



5. 실제 설계 단계에서 자주 발생하는 문제

설계검토 과정에서 반복적으로 발생하는 사례는 다음과 같다.



① 구조 브레이스와 창호 간섭

철골 브레이스가 창호 중앙을 통과하는 경우가 있다.

법규상 창호 크기는 만족하지만 실제 진입은 불가능하다.



② Pipe Rack 설치

창 앞에 배관랙이 계획되어 접근이 불가능해지는 사례가 있다.



③ 유지관리용 배관

배수관이나 소방배관이 창 앞을 지나가도록 변경되는 경우가 있다.



④ 케이블 트레이

전기 공종에서 추가 설치한 Cable Tray가 창을 가리는 사례도 발생한다.



⑤ 안전난간

유지관리용 난간이 설치되면서 창 개방 범위가 제한되는 경우가 있다.

이러한 문제는 대부분 건축도면만 검토하고 타 공종과 간섭 검토를 수행하지 않을 때 발생한다.



6. 복층유리 적용 시 반드시 확인해야 하는 사항

플랜트에서는 단열성 확보를 위해 복층유리를 사용하는 경우가 많다.

그러나 복층유리라고 해서 모든 구성이 허용되는 것은 아니다.

관할 소방서에서는 일반적으로 외측 유리의 종류를 중점적으로 확인하며, 규정에서 허용하는 두께를 초과하는 경우 보완을 요구하는 사례가 발생할 수 있다.

따라서 창호 사양서를 작성할 때에는

• 외측 유리
• 내측 유리
• 두께
• 강화 여부

를 모두 확인하여 관련 기준을 만족하는지 검토해야 한다.

실무에서는 창호 업체의 표준 사양을 그대로 적용하는 경우가 있는데, 설계자가 직접 법규 적합성을 확인하는 것이 바람직하다.



7. 플랜트 설계자가 검토해야 하는 체크리스트

설계 완료 전에 다음 항목을 확인하면 대부분의 문제를 예방할 수 있다.

검토항목	확인 사항
위치	소방차 접근 가능 여부
규격	폭 900mm, 높이 1200mm 이상
설치높이	바닥으로부터 기준 충족 여부
구조	브레이스 간섭 여부
배관	Pipe Rack 및 Process Line 간섭 여부
전기	Cable Tray 간섭 여부
창호	유리 규격 적합 여부
외부	사다리차 작업 공간 확보 여부
표시	역삼각형 및 타격지점 설치 여부

이러한 항목은 건축 분야만의 검토 대상이 아니라 구조, 배관, 기계, 전기, 소방 등 관련 공종과 함께 확인해야 한다.



8. 실무에서의 설계 접근

소방관 진입창은 허가를 위한 형식적인 시설이 아니다.

설계도면에서는 규격이 충족되더라도 실제 시공이 완료된 이후에는 설비 추가, 구조 변경, 유지관리 시설 설치 등으로 인해 기능을 상실하는 사례가 발생할 수 있다.

따라서 설계 단계에서는 단순히 법규를 만족하는지 확인하는 수준을 넘어 준공 이후에도 실제 소방활동이 가능한 상태가 유지되는지를 검토하는 접근이 필요하다.

특히 플랜트 프로젝트는 수천 장의 도면이 동시에 작성되므로 건축 분야에서 결정한 창호 위치가 타 공종 변경으로 쉽게 영향을 받을 수 있다. 이러한 이유로 설계 변경 단계마다 진입창 주변 간섭 여부를 반복적으로 확인하는 것이 바람직하다.



9. 마무리

소방관 진입창은 건축법에서 규정하는 하나의 창호 기준이 아니라 화재 발생 시 소방대원의 접근성과 초기 대응을 확보하기 위한 최소 성능 기준이다.

플랜트 시설에서는 다양한 설비와 구조물이 복합적으로 계획되기 때문에 법규 충족 여부만으로는 충분하지 않다. 실제 소방활동이 가능한 환경을 확보하기 위해서는 건축, 구조, 배관, 기계, 전기, 소방 분야가 초기 설계 단계부터 진입창 위치와 주변 공간을 함께 검토해야 한다.

결국 소방관 진입창의 설계는 창호 하나를 배치하는 작업이 아니라, 화재 시 대응 체계를 건축물에 구현하는 과정으로 이해하는 것이 적절하다.
