[건축] 플랜트 전기실·제어실의 통합 Access Floor 시스템 이해와 설계 검토사항



플랜트 프로젝트에서 Control Room, Electrical Room, Telecom Room과 같이 전력 및 제어설비가 집중되는 공간은 일반 건축물과 다른 설계 접근이 요구된다. 특히 이러한 공간에서는 대량의 전력 케이블, 계장 케이블, 통신 케이블 및 각종 Support가 동시에 설치되므로, 바닥 하부 공간의 계획이 공사의 품질과 유지관리성에 직접적인 영향을 미친다.

일반 건축에서는 Access Floor(이중바닥)를 단순히 OA Floor 정도로 이해하는 경우가 많지만, 플랜트에서는 배선과 장비 유지관리를 위한 핵심 인프라 시스템으로 활용된다. 최근에는 기존의 개별 Support 설치 방식 대신 Panel Support와 Cable Support를 하나의 구조체로 통합한 Integrated Access Floor(통합 Access Floor) 적용 사례가 증가하고 있다.

본 글에서는 통합 Access Floor의 개념과 기존 방식과의 차이점, 적용 조건, 설계 시 검토사항을 중심으로 정리하였다.

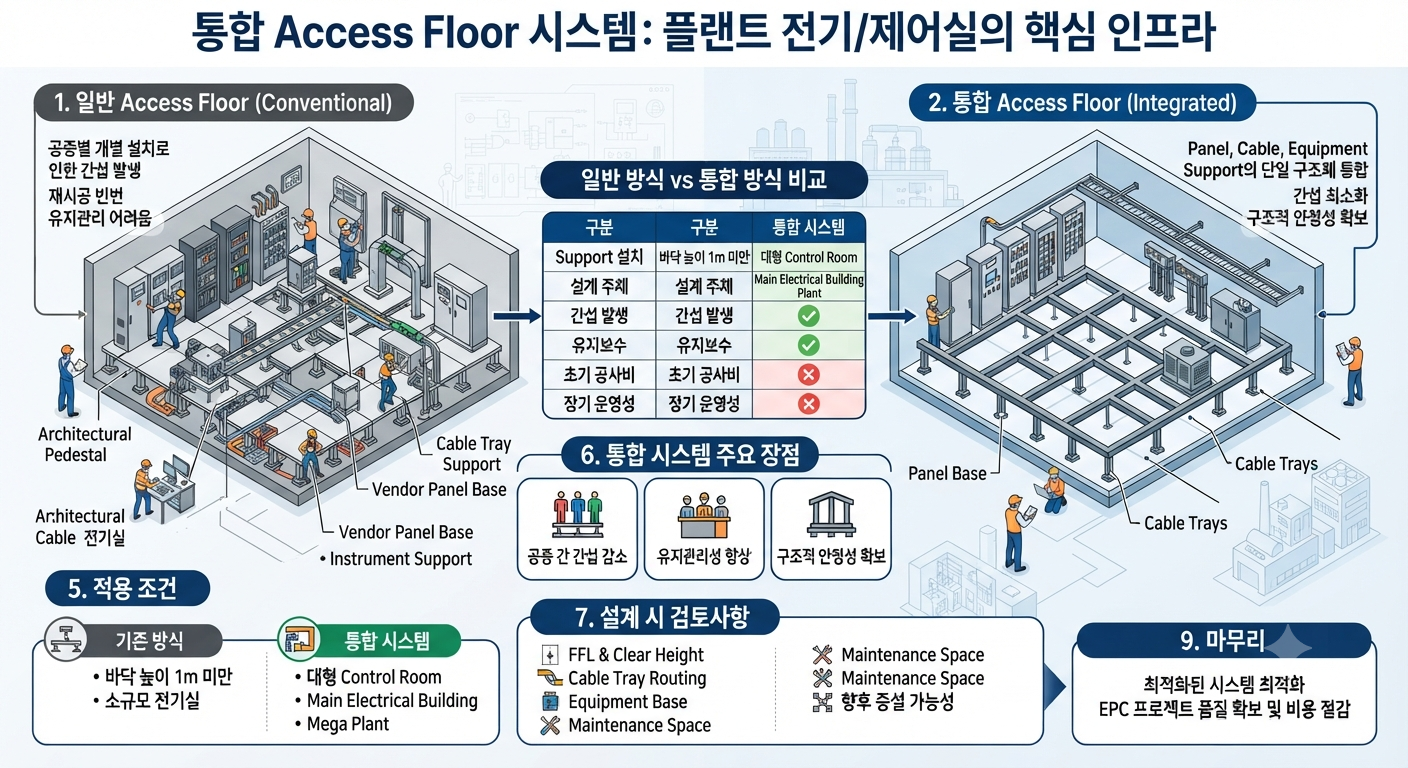

통합 Access Floor

1. Access Floor의 개념

Access Floor(이중바닥재)는 구조 슬래브 위에 일정 높이의 지지대를 설치하고 그 상부에 패널을 시공하여 바닥 하부에 별도의 설비 공간을 확보하는 시스템이다.

확보된 공간에는 다음과 같은 설비가 설치된다.

• Power Cable
• Instrument Cable
• Communication Cable
• Fiber Optic Cable
• Cable Tray
• Cable Support
• Ground Bus
• 각종 배관

바닥 패널은 필요 시 쉽게 탈착할 수 있으므로, 설비 증설이나 유지보수가 용이하다는 특징이 있다.

따라서 Access Floor는 단순한 마감재가 아니라 장기간 운영을 고려한 유지관리 시스템으로 이해하는 것이 적절하다.





2. 일반 Access Floor의 구조

국내 플랜트 프로젝트 대부분은 일반적인 Access Floor 시스템을 적용한다.

이 방식에서는 각 공종이 자신의 설비를 개별적으로 설치한다.

예를 들어,

• 건축 : Access Floor Support
• 전기 : Cable Support
• Vendor : Panel Base Frame
• 계장 : Instrument Support

등이 각각 시공된다.

공정이 분리되어 있으므로 초기 설치는 비교적 단순하지만, 실제 현장에서는 여러 문제가 반복적으로 발생한다.

대표적인 사례는 Support 간섭이다.

Access Floor Support와 Cable Support가 동일한 위치를 점유하거나, Vendor에서 설치한 Panel Support와 건축 공종의 Pedestal이 충돌하는 경우가 적지 않다.

이러한 간섭은 다음과 같은 문제를 유발한다.

• Support 재시공
• Cable Tray 위치 변경
• Anchor 재천공
• 공정 지연
• 설계 변경

특히 EPC 프로젝트에서는 공종별 Vendor가 서로 다른 경우가 많아 이러한 문제가 더욱 빈번하게 발생한다.





3. 통합 Access Floor 시스템의 개념

통합 Access Floor는 이러한 문제를 해결하기 위해 개발된 개념이다.

기존 방식처럼 Support를 각각 설치하는 것이 아니라, Access Floor 구조와 Cable Support를 하나의 시스템으로 설계한다.

즉,

• Panel Support
• Cable Support
• Equipment Support

를 하나의 Framework 안에서 계획한다.

시공 순서 역시 기존 방식과 차이가 있다.

먼저 통합 Support 구조를 설치한 후, 최종적으로 Access Floor Panel을 상부에 설치한다.

결과적으로 모든 설비가 하나의 기준 좌표를 사용하게 되므로 공종 간 간섭이 크게 감소한다.

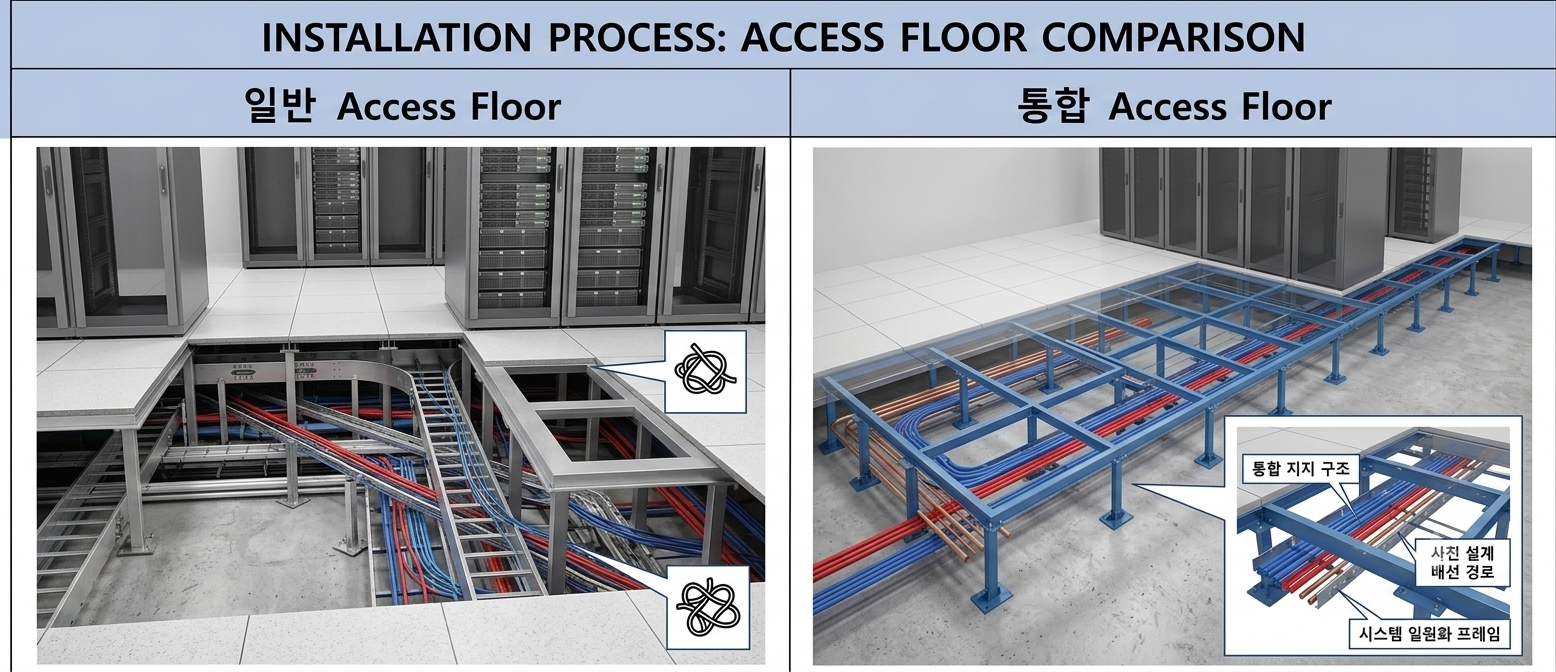

4. 일반 방식과 통합 방식의 차이

구분	일반 Access Floor	통합 Access Floor
Support 설치	공종별 개별 설치	통합 설계
설계 주체	각 공종 개별	초기 통합 계획
Support 간섭	발생 가능	최소화
유지보수	보통	우수
초기 공사비	낮음	높음
장기 운영성	보통	우수

통합 방식은 초기 공사비는 증가하지만, 공사 중 발생하는 간섭 감소와 유지관리 효율 향상으로 인해 프로젝트 전체 비용을 절감하는 사례가 많다.

5. 어떤 경우 통합 Access Floor를 적용하는가?

모든 프로젝트에서 통합 시스템이 필요한 것은 아니다.

일반적으로 다음과 같은 조건에서는 기존 방식으로도 충분하다.

• 바닥 높이 1 m 이하
• Cable 수량이 적은 경우
• Equipment가 많지 않은 경우
• 소규모 Electrical Room

반면 다음 조건에서는 통합 시스템 적용을 검토하는 것이 일반적이다.

• 바닥 높이 1 m 이상
• Cable Tray가 다수 설치되는 경우
• Control Room
• Central Control Building
• Main Electrical Building
• Telecom Building
• 대형 MCC Room

특히 Mega Plant에서는 수천 가닥 이상의 Cable이 하나의 Room으로 집중되는 경우가 많기 때문에 초기 단계부터 통합 설계를 수행하는 사례가 증가하고 있다.



6. 통합 시스템의 주요 장점

① 공종 간 간섭 감소

가장 큰 장점은 Support 간섭 감소이다.

Support 위치가 최초 설계 단계에서 확정되므로 현장 변경이 크게 줄어든다.

이는 EPC 프로젝트에서 공정 안정성을 높이는 중요한 요소가 된다.



② 유지관리성 향상

플랜트는 준공 이후에도 수십 년 동안 설비 교체와 증설이 반복된다.

Access Floor Panel을 개방하면 즉시 Cable 작업이 가능하므로 운영 중 유지보수가 용이하다.

특히 DCS Upgrade나 통신설비 증설 시 작업성이 크게 향상된다.



③ 구조적 안정성 확보

통합 Framework는 하중 전달 경로가 명확하다.

따라서 중량 Panel이나 Rack이 설치되는 구간에서도 안정적인 구조 성능을 확보할 수 있다.

특히 대형 UPS, Console, Server Rack 주변에서는 이러한 장점이 더욱 크게 나타난다.



7. 설계 단계에서 반드시 검토해야 할 사항

통합 Access Floor는 단순히 제품을 선정한다고 완성되는 시스템이 아니다.

초기 설계 단계에서 여러 공종이 동일한 기준을 공유해야 한다.

주요 검토 사항은 다음과 같다.

• Finished Floor Level(FFL)
• Clear Height 확보
• Cable Tray Routing
• Equipment Base 위치
• Maintenance Space
• 집중하중 및 분포하중
• Anchor 위치
• Earth Ground 계획
• Floor Opening 위치
• 향후 증설 가능성

특히 Cable Routing이 변경되면 Support Layout도 함께 변경될 수 있으므로, 전기·계장·건축 분야의 협업이 필수적이다.



8. 비용 측면에서의 검토

통합 Access Floor는 일반 시스템보다 초기 투자비가 높다.

Support 제작 비용과 설계 비용이 증가하기 때문이다.

그러나 프로젝트 전체 생애주기(Life Cycle Cost) 관점에서는 반드시 초기 공사비만으로 경제성을 판단하기 어렵다.

공사 중 간섭 감소, 재시공 최소화, 유지관리 시간 단축, 향후 설비 증설의 용이성 등을 함께 고려해야 한다.

따라서 소규모 전기실에서는 일반 Access Floor가 경제적일 수 있지만, 대규모 Control Room이나 Electrical Building에서는 통합 시스템이 오히려 총사업비 절감에 기여하는 사례도 적지 않다.



9. 설계자가 고려해야 할 사항

실무에서는 Access Floor를 건축 마감재로만 인식하는 경우가 있다.

그러나 플랜트에서는 Access Floor가 건축, 전기, 계장, Vendor Interface를 연결하는 핵심 구조물이라는 점을 이해할 필요가 있다.

초기 Layout 단계에서 Support 위치와 Cable Routing을 함께 계획하면 시공 단계의 간섭을 줄일 수 있으며, 준공 이후 유지관리 효율 또한 크게 향상된다.

특히 EPC 프로젝트에서는 설계 완료 이후 변경 비용이 매우 크므로, 초기 계획 단계에서 통합 여부를 충분히 검토하는 것이 장기적인 품질 확보와 비용 절감에 유리하다.



10. 마무리

통합 Access Floor는 단순히 고가의 이중바닥 시스템이 아니라, 복잡한 플랜트 전기실과 제어실의 설비를 체계적으로 관리하기 위한 통합 인프라 개념이다.

초기 투자비는 일반 Access Floor보다 높을 수 있지만, 공종 간 간섭 감소, 유지관리성 향상, 구조적 안정성 확보, 향후 설비 확장성 등을 종합적으로 고려하면 적용 가치가 충분한 시스템이라 평가된다.

플랜트 설계에서는 개별 공종의 최적화보다 전체 시스템의 최적화가 프로젝트의 품질을 결정하는 경우가 많다. 통합 Access Floor 역시 이러한 관점에서 검토해야 할 대표적인 설계 요소 중 하나이며, 프로젝트의 규모와 설비 특성을 종합적으로 분석하여 적용 여부를 결정하는 것이 바람직하다.
