[건축] 트러스(Truss) 구조의 원리와 종류별 특징 : 철골 구조물의 효율적인 하중 전달 시스템

1. 개요

건축 및 토목 구조물에서 장경간 공간을 확보하기 위한 구조 방식으로 트러스(Truss) 구조가 널리 활용되고 있다.

체육관, 전시장, 공항 터미널과 같은 대공간 건축물뿐만 아니라 발전소, 화학 플랜트, 물류시설 등 산업시설에서도 트러스 구조는 중요한 구조 시스템으로 적용된다.

트러스 구조는 직선 부재(Member)를 삼각형 형태로 조합하여 구성하며, 외부 하중에 의해 발생하는 힘을 부재의 축력(Axial Force)으로 전달하는 방식이다.

일반적인 보 구조가 휨 모멘트(Bending Moment)에 의해 하중을 저항하는 것과 달리, 트러스 구조는 대부분의 부재가 인장력(Tension) 또는 압축력(Compression)을 받도록 설계된다.

이러한 구조적 특징으로 인해 동일한 재료량 대비 높은 구조 효율성을 확보할 수 있으며, 장경간 구조물 설계에서 중요한 선택 요소로 활용되고 있다.

트러스 구조



2. 트러스 구조의 기본 원리 (삼각형 구조의 안전성)



트러스 구조의 핵심 원리는 삼각형 형태의 기하학적 안정성에 있다.

사각형 구조는 외력이 작용할 경우 형태가 변형될 가능성이 있으나, 삼각형 구조는 세 변의 길이가 결정되면 형상이 고정되는 특성을 가진다.

따라서 트러스는 삼각형을 기본 단위로 반복 구성하여 구조체의 변형을 최소화하고, 하중을 효율적으로 분산한다.

이러한 원리는 고대부터 활용되어 왔으며, 현대 철골 구조에서는 최소한의 자재로 최대한의 구조 성능을 확보하기 위한 대표적인 설계 방식으로 자리 잡고 있다.



3. 트러스 구조의 설계 개념

3.1 절점(Node)의 이상화

이론적인 트러스 해석에서는 각 부재가 연결되는 절점을 핀(Pin) 접합으로 가정한다.

핀 접합에서는 회전이 자유롭기 때문에 부재에는 휨 모멘트가 발생하지 않고, 축 방향 힘만 작용하는 것으로 계산한다.

주요 발생 응력은 다음과 같다.

구분	내용
인장력(Tension)	부재를 잡아당기는 방향의 힘
압축력(Compression)	부재를 누르는 방향의 힘
축력(Axial Force)	부재 길이 방향으로 작용하는 힘



3.2 실제 구조에서 발생하는 2차 응력



현장에서 적용되는 트러스는 이상적인 핀 접합과 차이가 있다.

철골 트러스의 경우 거셋 플레이트(Gusset Plate), 볼트 접합, 용접 접합 및 부재 편심 등의 영향으로 추가적인 응력이 발생한다.

이를 2차 응력(Secondary Stress)이라 하며, 구조 설계 시 필요에 따라 고려한다.

특히 대형 플랜트 구조물이나 장경간 철골 구조에서는 접합부 상세 설계가 구조 안전성을 결정하는 중요한 요소가 된다.



4. 트러스 구조의 구성 요소

일반적인 철골 트러스는 다음과 같은 부재로 구성된다.

구성 요소	역할
상현재(Top Chord)	주로 압축력 전달
하현재(Bottom Chord)	주로 인장력 전달
사재(Diagonal Member)	하중 전달 및 삼각형 형성
수직재(Vertical Member)	구조 안정성 확보
거셋 플레이트(Gusset Plate)	부재 연결 및 응력 전달

상현재와 하현재는 트러스 전체의 주요 하중 전달 경로를 형성하며, 사재와 수직재는 내부 힘의 흐름을 조절하는 역할을 수행한다.

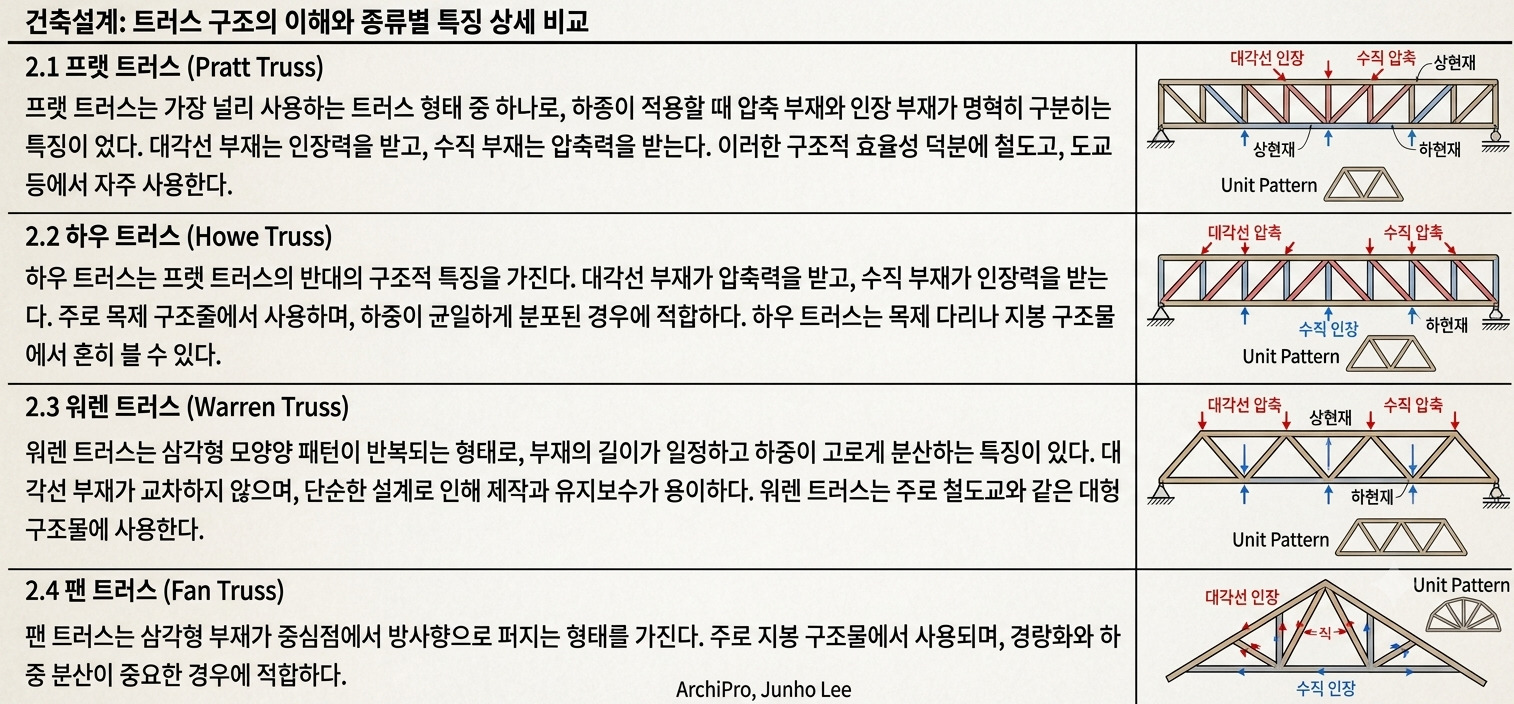

5. 트러스 구조의 종류별 특징

5.1 프랫 트러스(Pratt Truss)

프랫 트러스는 가장 널리 사용되는 트러스 형식 중 하나이다.

일반적으로 수직재는 압축력을 부담하고, 대각재는 인장력을 부담하는 구조 형태를 가진다.

대각 부재가 인장력을 받도록 설계할 수 있어 철골 재료 활용성이 우수하며, 철도 교량 및 산업시설 지붕 구조 등에 적용된다.

구분	특징
구조 형태	수직재 + 경사재 조합
대각재	인장력
적용 분야	교량, 공장 지붕, 철골 구조물
장점	구조 해석 및 제작 용이

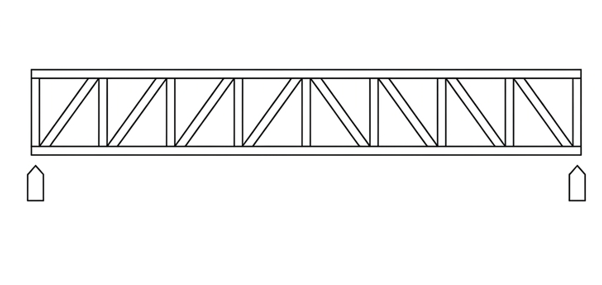

프랫 트러스 구조





5.2 하우 트러스(Howe Truss)

하우 트러스는 프랫 트러스와 반대되는 힘의 전달 특성을 가진다.

대각재가 압축력을 받고 수직재가 인장력을 받는 형태이며, 과거 목재 교량 및 목조 지붕 구조에서 많이 활용되었다.

현재는 구조 재료와 시공 조건에 따라 제한적으로 적용되고 있다.

구분	특징
대각재	압축력
수직재	인장력
적용 분야	지붕 구조, 목구조

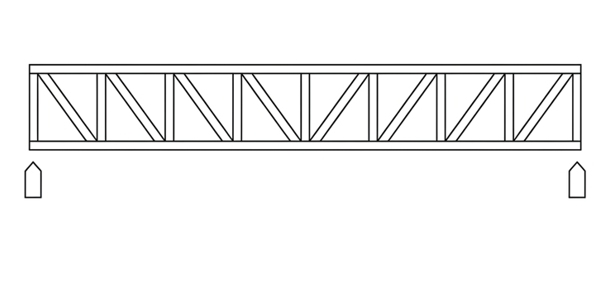

하우 트러스



5.3 워렌 트러스(Warren Truss)

워렌 트러스는 동일한 크기의 삼각형을 반복 배열한 구조이다.

부재 구성이 단순하고 제작성이 우수하여 경제성이 높은 구조 형식으로 평가된다.

특히 장경간 교량 및 대형 철골 구조물에서 많이 사용된다.

구분	특징
구조 형태	반복 삼각형
장점	제작성 우수, 경량화 가능
적용 분야	교량, 대형 지붕

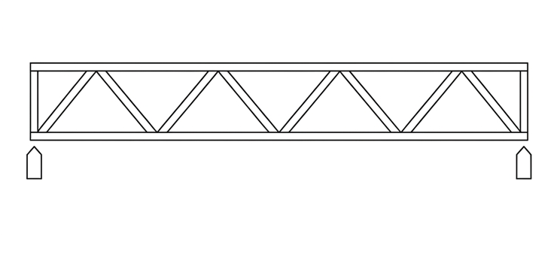

워렌 트러스





5.4 팬 트러스(Fan Truss)

팬 트러스는 중심부를 기준으로 부재가 방사형으로 배치되는 형태이다.

하중을 여러 방향으로 분산할 수 있어 대공간 지붕 구조에서 활용된다.

주요 적용 사례는 다음과 같다.

• 체육관 지붕
• 전시장 구조
• 산업시설 Roof Truss
• 대형 창고 구조

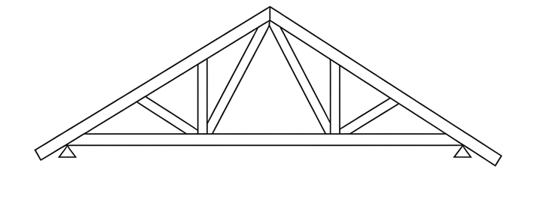

팬 트러스





6. 플랜트 및 산업시설에서의 트러스 적용

플랜트 구조물에서는 설비 설치 공간과 유지관리 동선을 확보하기 위해 장경간 구조가 요구되는 경우가 많다.

대표적인 적용 분야는 다음과 같다.

시설	적용 목적
Pipe Rack	배관 지지 및 장경간 확보
Conveyor Gallery	운송 설비 보호 및 지지
발전소 Roof Structure	대형 공간 확보
Storage Building	내부 기둥 최소화
Maintenance Platform	설비 접근 공간 확보

특히 플랜트에서는 구조 안전성뿐 아니라 설비 간섭, 시공성, 유지관리성을 동시에 검토해야 하므로 트러스 형식 선정 과정이 중요하다.



7. 트러스 구조 선정 시 고려사항

트러스 형식은 단순히 구조 형태만으로 결정되지 않는다.

다음 요소를 종합적으로 검토하여 최적의 구조 시스템을 선정한다.

검토 항목	주요 내용
하중 조건	고정하중, 활하중, 풍하중, 적설하중
경간 길이	구조물 규모 및 지지 조건
재료 특성	철골, 목재, 알루미늄 등
제작성	공장 제작 및 운송 조건
시공성	현장 설치 난이도
유지관리	점검 및 보수 가능성



8. 결론

트러스 구조는 삼각형이라는 기하학적 안정성을 기반으로 하중을 효율적으로 전달하는 대표적인 구조 시스템이다.

인장과 압축이라는 축력 중심의 거동을 활용하기 때문에 장경간 구조물에서 높은 경제성과 구조 효율성을 확보할 수 있다.

현대 건축 및 플랜트 분야에서는 구조 안전성뿐 아니라 시공성, 경제성, 유지관리성을 함께 고려해야 하므로 트러스 구조의 역할은 지속적으로 중요하게 유지되고 있다.

특히 산업시설 설계에서는 설비 배치와 공간 활용성이 중요한 요소이므로, 적절한 트러스 형식 선정은 구조 설계 품질을 결정하는 핵심 과정이라 할 수 있다.
