[법규] 장애인 경사로 설치기준 정리 - 기울기 1/12의 의미와 설계 실무

서론

건축물에서 설치되는 장애인 편의시설 가운데 가장 빈번하게 검토되는 요소는 경사로(Ramp)이다. 계단은 이동을 단절시키지만, 경사로는 이동을 연결한다. 따라서 경사로는 단순한 구조물이 아니라 건축물의 접근성을 결정하는 핵심 시설이다.

실제 설계 과정에서는 경사만 맞추면 된다고 생각하는 경우가 많지만, 법규 위반 사례를 살펴보면 문제의 대부분은 경사보다 활동공간(Landing), 손잡이 설치, 배수계획, 출입문과의 간섭 등 세부 사항에서 발생한다.

특히 「장애인·노인·임산부 등의 편의증진 보장에 관한 법률 시행규칙」 별표 1은 경사로의 폭, 기울기, 손잡이, 마감, 활동공간까지 매우 구체적인 기준을 제시하고 있으며, 이러한 기준은 단순한 행정 규정이 아니라 실제 이용자의 안전성과 직결되는 최소 요구조건이다.

이번 글에서는 법규 내용을 단순히 나열하는 것이 아니라, 각각의 기준이 만들어진 이유와 설계 시 반드시 검토해야 하는 사항을 함께 정리한다.

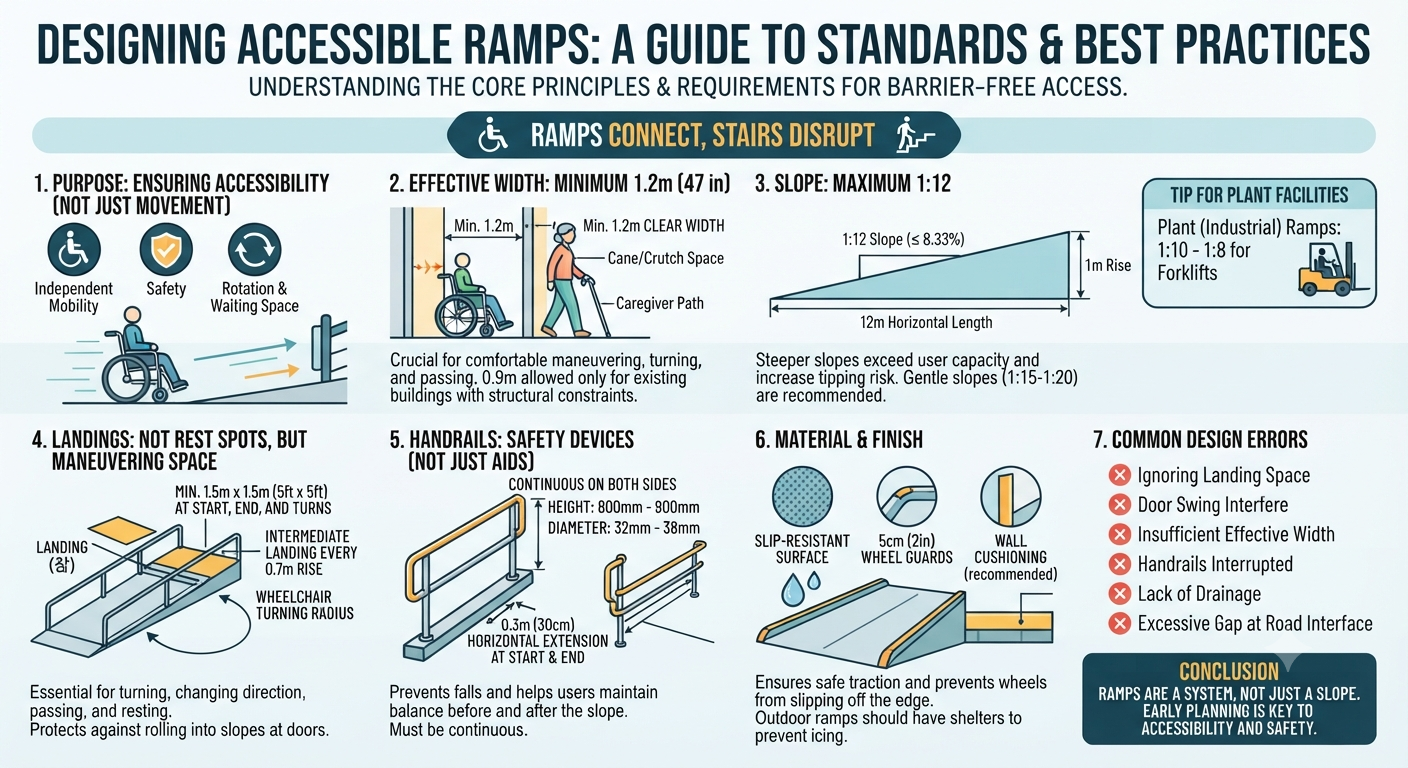

경사로 시설 기준

항목	핵심 기준	비고
유효폭	기본 1.2m 이상	증축/개축 등 곤란한 경우 0.9m 완화 가능
기울기	1/12 이하	높이 1m당 수평거리 12m 확보
휴식 공간(참)	높이 0.7m 이내마다 설치	굴절부 및 참의 활동공간은 1.5m × 1.5m 이상
손잡이	길이 1.8m 또는 높이 0.15m 이상 시 필수	양측면 연속 설치, 끝부분 0.3m 수평 연장
안전 마감	미끄럼 방지 마감, 5cm 이상 추락방지턱	실외 설치 시 지붕 및 차양 설치 권장





1. 경사로의 목적은 이동이 아니라 접근성 확보

건축법에서 요구하는 경사로는 단순히 단차를 연결하기 위한 시설이 아니다.

장애인이 외부 공간에서 건축물 내부까지 보호자의 도움 없이 이동할 수 있도록 하는 접근성(Accessibility)을 확보하기 위한 시설이다.

따라서 설계의 목적은

• 이동 가능
• 안전 확보
• 자력 이동
• 회전 및 대기 공간 확보

네 가지를 동시에 만족하는 것이다.

이러한 이유 때문에 법규는 단순히 경사도만 규정하지 않고 폭, 참(Landing), 손잡이, 활동공간까지 모두 요구한다.





2. 유효폭 1.2m의 의미

많은 사람이 폭 1.2m를 단순한 숫자로 이해한다.

그러나 이 기준은 휠체어의 실제 사용 환경을 고려하여 결정된 최소 폭이다.

휠체어의 폭은 일반적으로 약 650~700mm 수준이다.

여기에 사용자의 팔 동작 공간, 벽체와의 이격거리, 보호자의 보행 공간 등을 고려하면 약 1.2m 정도의 폭이 확보되어야 안정적인 이동이 가능하다.

또한 비상상황에서의 회피와 유지관리 작업까지 고려하면 이보다 넓은 폭을 확보하는 것이 바람직하다.

기존 건축물은 구조적 제약 때문에 0.9m까지 완화될 수 있지만, 이는 예외 규정이며 신규 건축물에서는 1.2m 확보가 원칙이다.





3. 왜 경사는 반드시 1/12 이하인가

경사로 설계에서 가장 중요한 기준은 기울기이다.

1/12라는 숫자는 단순한 설계 기준이 아니라 휠체어 사용자의 이동 능력과 전복 위험을 고려한 결과이다.

높이 1m를 극복하기 위해서는 최소 12m 이상의 수평거리가 확보되어야 한다.

경사가 급해질수록 사용자가 휠체어를 밀기 위해 필요한 힘은 급격히 증가하며, 하강 시에는 제동력이 부족하여 사고 가능성이 커진다.

특히 전동 휠체어보다 수동 휠체어 사용자가 훨씬 큰 영향을 받는다.

이러한 이유로 국내 기준뿐 아니라 미국 ADA 기준 역시 1:12를 기본 기준으로 채택하고 있다.

설계 실무에서는 법적 기준을 만족하더라도 가능한 경우 1/15~1/20 수준으로 완만하게 계획하는 것이 이용자의 피로도를 줄이는 데 효과적이다.



(TIP)
PLANT 설계시, 공장 시설물에 장비 반입을 위한 경사로 (SLOPE) 반영할 경우, 이에 대한 경사로 기울기는 규정된 바가 없다.
다만, 차량 진,출입 및 지게차 운용시 적재물의 안전성을 고려하여, 일반적으로 1/10 ~1/8 적용한다.
따라서, 건물의 G.L (Ground Level) 높이 x 10 정도 (약 2m) 의 공간을 도로 사이에 확보되어야한다.
(공간 확보가 어려울 경우, 1/5 경사를 적용한 예도 있으나, 현장에서 보면 굉장한 급경사로, 차량 운영에 어려움을 보인 사례가 있다.)





4. Landing은 휴게공간이 아니라 회전공간이다

실무에서 가장 많이 누락되는 부분이 바로 참(Landing)이다.

많은 사람이 Landing을 단순히 쉬는 공간으로 이해하지만 실제 기능은 훨씬 다양하다.

• 휠체어 회전
• 진행 방향 변경
• 교행
• 휴식
• 출입문 개폐

특히 출입문 앞에 Landing이 부족하면 문을 여는 순간 휠체어가 경사면으로 밀려 안전사고가 발생할 수 있다.

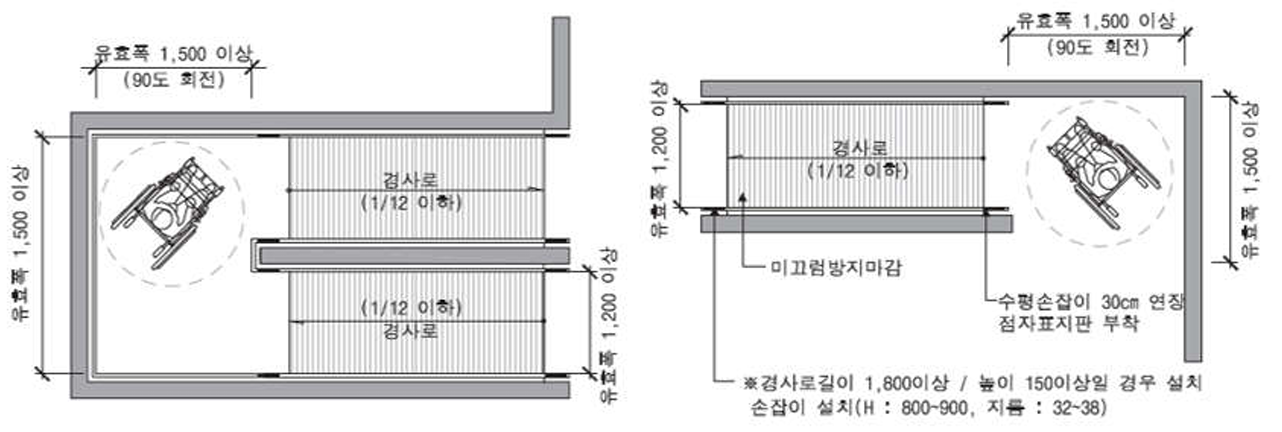

이 때문에 시작부와 종료부, 굴절부에는 최소 1.5m × 1.5m 이상의 활동공간 확보가 요구된다.

직선 경사로의 경우 일부 완화 규정이 있지만, 실제 설계에서는 회전 공간을 충분히 확보하는 것이 유지관리 측면에서도 유리하다.

장애인 편의증진법 경사로 규정

• 기본 유효폭은 1.2m 이상: 휠체어가 안정적으로 이동하기 위해 경사로의 순수한 통과 유효폭은 최소 1.2m 이상이어야 한다.
• 완화 조건 (0.9m): 만약 기존 건축물을 증축, 개축, 재축, 이전, 대수선하거나 용도변경하는 경우로서, 구조상 1.2m를 확보하기가 정말 곤란한 때에 한해서만 0.9m까지 완화가 인정된다.
• 휴식을 위한 '참(Landing)' 설치: 경사로를 따라 계속 올라가다 보면 지치기 마련입니다. 법적으로 바닥면으로부터 높이 0.7m 이내마다 잠시 멈추어 휴식을 취할 수 있도록 평평하게 구획된 '참'을 설치해야 한다.
• 시작과 끝, 굴절 부분의 활동공간: 경사로가 시작되는 곳과 끝나는 곳, 그리고 방향이 꺾이는 굴절 부분이나 참에는 최소 1.5m × 1.5m 이상의 넓은 활동공간이 있어야 휠체어가 90도나 180도 회전을 할 수 있다.
  (다만, 꺾이지 않는 직선형 경사로라면 참의 활동공간 폭을 경사로 유효폭인 1.2m와 같게 맞추어도 무방하다.)



5. 손잡이는 보조시설이 아니라 안전시설이다

손잡이는 이동을 돕는 시설이 아니라 낙상을 방지하는 안전장치이다.

길이 1.8m 이상 또는 높이차 150mm 이상이면 양측에 연속 설치가 요구된다.

특히 손잡이를 시작과 끝에서 300mm 이상 연장하도록 규정한 이유는 사용자가 경사로 진입 전후에도 균형을 유지할 수 있도록 하기 위해서이다.

현장에서는 미관을 이유로 손잡이를 중간에서 끊거나 벽체에 매립하는 사례가 있으나 이는 법규 취지에 부합하지 않는다.

손잡이(핸드레일) 설치 기준

• 설치 대상: 경사로의 길이가 1.8m 이상이거나, 올라가는 높이가 0.15m(15cm) 이상인 경우에는 반드시 양측면에 연속된 손잡이를 설치해야 한다.
• 수평 연장선 확보 (0.3m): 손잡이는 경사로가 시작되고 끝나는 부분에서 바로 끊기면 안된다. 사용자가 진입 전후로 중심을 잡을 수 있도록, 시작과 끝부분에 수평 손잡이를 0.3m(30cm) 이상 연장하여 설치하는 것이 원칙임.
  다만, 통행상 안전을 위해 부득이하게 필요한 경우에는 0.3m 이내로 유연하게 조절하여 설치할 수 있다.
• 세부 규격: 기타 손잡이의 높이(H: 800~900mm)나 지름(32~38mm) 등 세부적인 기준은 복도의 손잡이에 관한 규정(제7호)을 동일하게 적용된다.



6.재질과 마감

휠체어의 바퀴가 미끄러지거나 탈선하는 것을 막기 위한 마감 처리도 법으로 정해져 있다.

• 미끄럼 방지: 경사로의 바닥 표면은 비나 눈이 오더라도 잘 미끄러지지 않는 거친 재질이나 논슬립 패드 등을 활용해 평탄하게 마감해야 한다.
• 추락 방지턱 (5cm 이상): 양측면에는 휠체어 바퀴가 경사로 밖으로 미끄러져 떨어지는 탈선 사고를 막기 위해, 최소 5cm 이상의 추락방지턱이나 측벽을 설치할 수 있다.
• 벽면 충돌 완화 매트: 이동 중 벽에 부딪혀 다치는 물리적 충격과 휠체어 파손을 완화하기 위해 필요시벽면에 완충 매트를 부착하는 것이 권장된다.

건물 내부가 아닌 외부(실외)에 건물과 연결된 경사로를 설치하는 경우에는 기후 변화에 대한 대비가 필요하다. 한여름의 강렬한 햇볕, 겨울철의 눈, 혹은 비 등을 가릴 수 있도록 상부에 지붕과 차양을 설치할 수 있도록 규정하고 있다.
이는 겨울철 경사로가 결빙되어 발생하는 낙상 사고를 예방하는 데도 아주 큰 도움을 준다.



7. 설계 단계에서 가장 많이 발생하는 오류

실제 설계 검토 과정에서 반복적으로 발견되는 사항은 다음과 같다.

① 경사도만 만족하고 Landing을 생략하는 경우

② 출입문 개폐 반경이 활동공간을 침범하는 경우

③ 구조 폭을 기준으로 작성하여 실제 유효폭이 부족한 경우

④ 손잡이를 중간에서 끊는 경우

⑤ 경사로 하부에 배수시설이 없어 우수가 고이는 경우

⑥ 경사 끝단과 도로의 단차를 고려하지 않아 휠체어가 충격을 받는 경우

이러한 사항은 준공 이후 보완 비용이 크게 증가하므로 기본계획 단계에서 검토하는 것이 가장 경제적이다.





8. Plant 프로젝트에서의 적용 범위

산업시설은 일반 건축물과 적용 범위가 다소 다르다.

생산설비, 공정구역, 장비 플랫폼 등은 일반인의 접근을 전제로 하지 않으므로 장애인 편의시설 설치 대상에서 제외되는 경우가 많다.

그러나 관리동, 사무동, 교육시설, 복지시설, 방문객 출입구 등은 일반 건축물과 동일한 기준이 적용될 수 있다.

특히 공공기관 발주 프로젝트나 장애인 고용시설이 포함된 사업에서는 설계 초기부터 적용 대상 여부를 검토해야 하며, 지방자치단체와 장애인편의증진기술지원센터의 협의 결과에 따라 추가 시설이 요구되는 사례도 적지 않다.





결론

장애인 경사로는 단순한 콘크리트 경사면이 아니다. 접근성을 보장하는 건축 요소이자 안전시설이며, 법규에서 제시하는 수치는 이용자의 신체 특성과 이동 특성을 반영한 최소 기준이다.

설계자는 법규 충족 여부만 확인하는 수준에서 벗어나 실제 이용 환경까지 고려해야 한다. 특히 경사도, 활동공간, 손잡이, 배수, 바닥 마감은 서로 독립적인 요소가 아니라 하나의 시스템으로 작동한다. 어느 하나라도 부족하면 경사로는 본래의 기능을 수행하지 못한다.

실무에서는 준공 이후의 보완보다 설계 초기 단계에서의 검토가 훨씬 경제적이다. 따라서 경사로는 단순한 법규 체크리스트가 아니라 건축물의 접근성과 안전성을 결정하는 핵심 설계 요소로 이해할 필요가 있다.
