[법규] 화공 플랜트 Control Building 설계 — KOSHA GUIDE D-32-2012 핵심 정리

화공 플랜트의 Control Building은 일반적인 사무용 건축물과 달리 공정지역에서 발생할 수 있는 화재, 폭발, 독성가스 누출로부터 운전원과 주요 제어설비를 보호할 수 있도록 설계해야 한다.

KOSHA GUIDE D-32-2012 「제어실의 위치선정 및 설계에 관한 기술지침」은 이러한 제어실의 위치와 건축·구조·환기·방호설계에 참고할 수 있는 기준을 제시한다.

이 글에서는 D-32-2012의 내용을 화공 플랜트 Control Building 설계자가 실제 Design Basis에 반영해야 할 항목을 중심으로 정리한다.





1. D-32-2012의 적용 범위

D-32-2012는 인화성 액체 또는 가스에 의한 화재·폭발 위험이나 급성 독성물질에 의한 중독 위험이 있는 설비 주변의 신규 제어실을 대상으로 한다.

여기서 Control Room은 밸브와 공정설비 등을 원격으로 제어·감시하기 위한 장비가 모여 있는 공간을 의미한다.

화공 플랜트에서는 실제로 하나의 Control Building 안에 다음과 같은 공간이 구성될 수 있다.

• Main Control Room
• Electrical Room
• Instrument Room
• Server / Communication Room
• UPS Room
• Battery Room
• Auxiliary Room

따라서 D-32를 검토할 때는 단순히 Control Room 한 공간만 보는 것이 아니라 Control Building 전체의 위치와 방호성능을 검토하는 것이 필요하다.

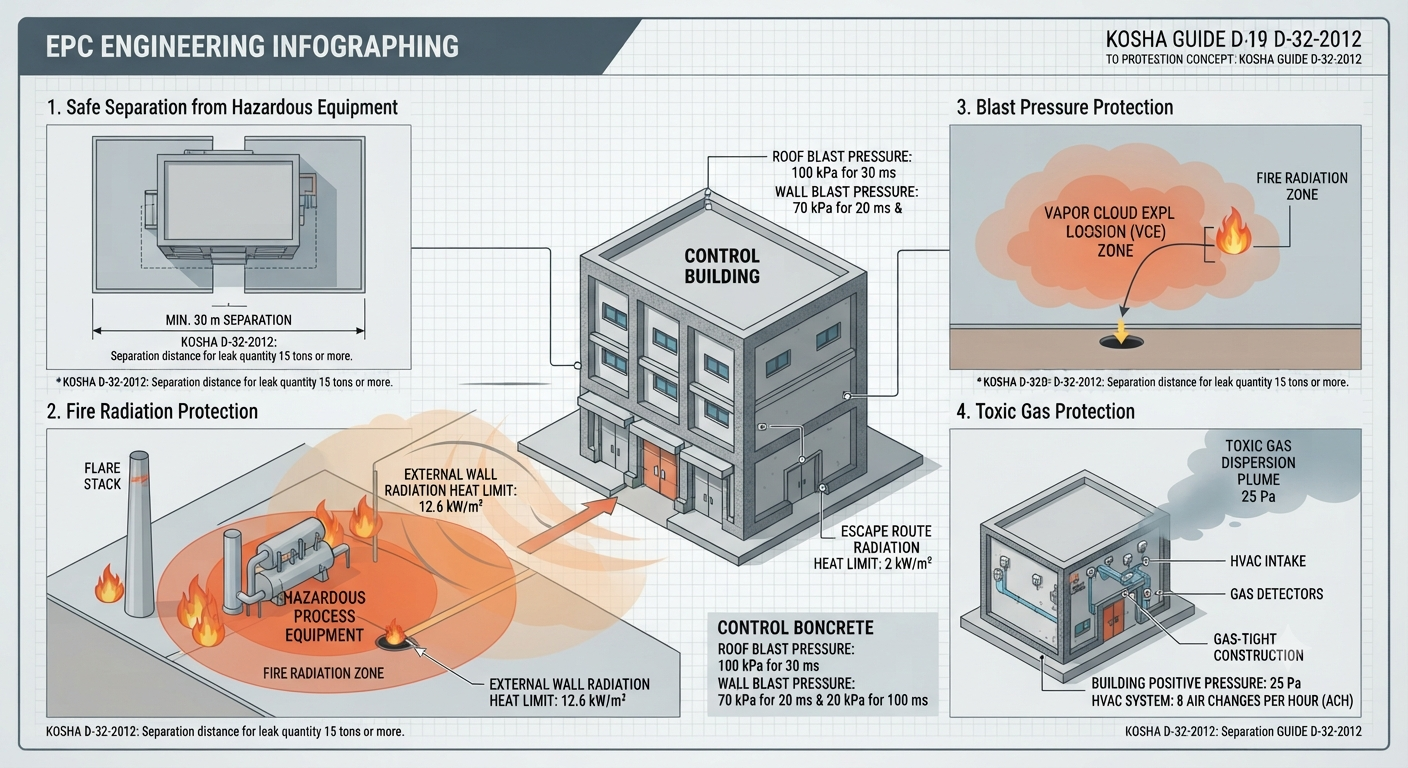

2. 가장 먼저 결정할 것은 Control Building의 위치

Control Building은 가능한 한 공정 위험원으로부터 떨어진 안전한 장소에 배치해야 한다.

D-32-2012에서는 다음 사항을 고려하도록 하고 있다.

• 폭발위험장소가 아닌 곳에 배치
• 공정 위험성과 운전성을 함께 고려
• 독성물질 누출 위험이 있는 경우 해당 공정지역 외부에 배치
• 화재 발생 시 Control Building 외벽에 도달하는 복사열을 12.6 kW/m² 이하로 유지
• 일정 규모 이상의 가연성물질 누출 가능성이 있는 경우 별도의 이격거리 적용

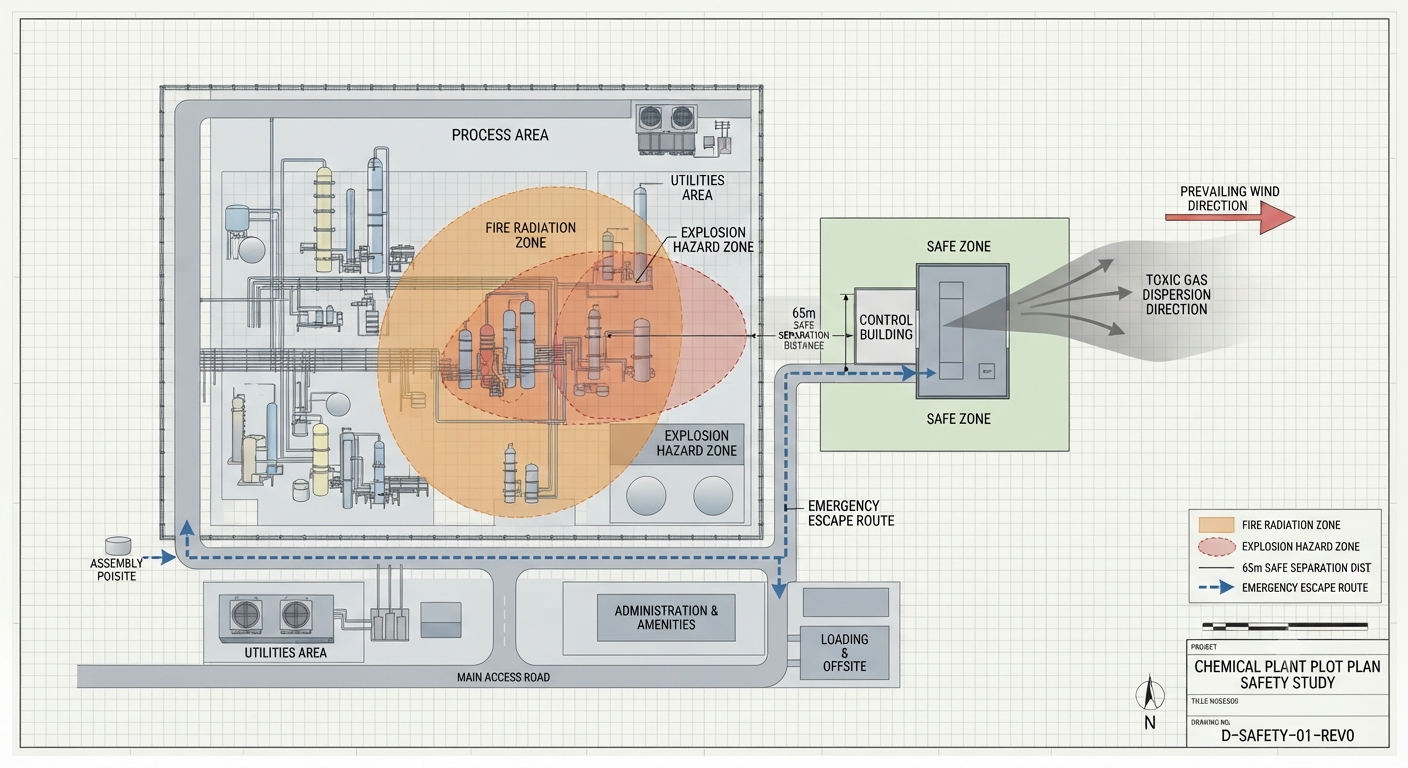

따라서 Control Building의 방호설계는 구조계산에서 시작하는 것이 아니라 Plot Plan 단계의 위치 선정에서 시작한다.









3. 화재에 대한 Control Building 설계

화재에 대해서는 단순히 건물 외벽을 내화구조로 만드는 것만으로 끝나지 않는다.

D-32에서는 다음 조건을 제시한다.

검토 항목	기준
Control Building 외벽 복사열	≤ 12.6 kW/m²
긴급대피로 복사열	≤ 2 kW/m²
외부화재 발생 후 30분	내부온도 상승 ≤ 10°C



따라서 화재위험이 있는 경우에는

화재원 → Control Building 외벽 → 내부 공간 → Escape Route

순서로 피해가 전달되는 과정을 검토해야 한다.

또한 환기설비의 외기 흡입구는 화재 시 연기 유입을 최소화할 수 있는 위치에 배치해야 하며, 비상조명과 피난구 유도등도 확보해야 한다.







4. 양압 25 Pa는 구조하중이 아니라 HVAC 설계조건

D-32에서는 Control Building을 25 Pa(2.5 mmH₂O) 이상의 양압으로 유지하도록 하고 있다.

그러나 이 값은 폭발하중으로 구조체에 적용하는 압력이 아니다.

목적은 공정지역에서 발생한 가스나 오염된 외부공기가 건물 내부로 유입되는 것을 방지하는 것이다.

따라서 설계 분야별로 구분하면 다음과 같다.

항목	적용 분야
25 Pa 양압	HVAC
100 kPa / 70 kPa / 20 kPa	Blast 구조설계 검토
12.6 kW/m²	화재 복사열 검토
2 kW/m²	비상대피로 복사열 검토









5. 15 ton 이상 누출 가능성이 있는 경우

D-32에서 Control Building의 폭발 방호설계와 관련하여 가장 중요한 기준 중 하나가 15 ton이다.

가연성가스 또는 인화성물질의 누출량이 15 ton 이상인 경우 다음 조건을 적용한다.

위치

누출원이 될 수 있는 설비로부터 Control Building까지:

30 m 이상

이격한다.

구조

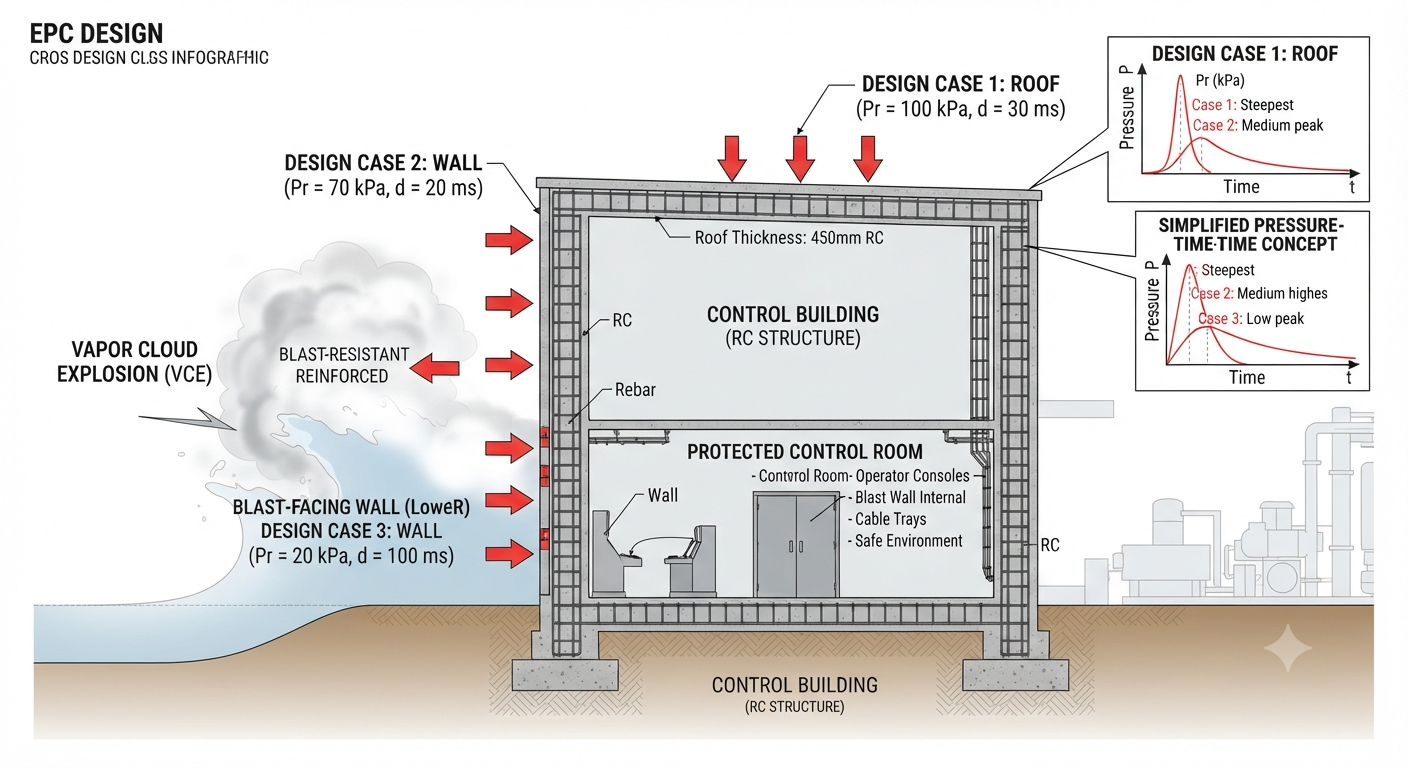

폭발압력에 대한 지붕과 벽의 설계조건은 다음과 같다.

부위	폭발 압력	지속시간
Roof	100 kPa	30 ms
Wall	70 kPa	20 ms
Wall	20 kPa	100 ms



단위 환산은 다음과 같다.

압력	kN/m²	tf/m²	kgf/m²
100 kPa	100	약 10.2	약 10,200
70 kPa	70	약 7.14	약 7,140
20 kPa	20	약 2.04	약 2,040



즉 구조설계의 기본 Blast Design Criteria는 다음과 같이 정리할 수 있다.

Roof : 100 kPa / 30 ms

Wall : 70 kPa / 20 ms

Wall : 20 kPa / 100 ms

D-32는 이와 함께 지붕의 폭발압력에 대한 붕괴 방지, 벽체의 폭발압력 저항, 창문 설치 제한 및 지붕·상층부 중량물 배치 제한 등을 요구한다.











6. 폭발압력을 구조설계에 적용하는 방법

D-32에 명시된 폭발압력은 구조설계의 설계 입력조건으로 사용할 수 있다.

예를 들어 벽 면적이 100 m²이고 70 kPa의 압력이 전체 면에 균등하게 작용한다고 단순 가정하면,

70 kN/m² × 100 m² = 7,000 kN

이다.

20 kPa의 경우에는,

20 kN/m² × 100 m² = 2,000 kN

이다.

다만 이것은 압력과 면적을 곱한 단순 총힘이다. 실제 구조설계에서는 벽체의 경계조건, 지지조건, 부재의 동적응답 및 폭발압력의 지속시간을 함께 고려해야 한다.

중요한 것은 D-32 자체에는

• 70 kPa를 몇 kPa로 감소할 것인지
• 동적하중을 어떤 등가정하중으로 환산할 것인지
• 벽 두께를 얼마로 할 것인지
• 철근량을 얼마로 할 것인지

에 대한 별도의 계산식을 제시하지 않는다는 점이다.

따라서 70 kPa를 임의로 35 kPa 등으로 낮추어 적용하는 것은 D-32에서 근거를 찾을 수 없다.

구조설계에서는 프로젝트의 Blast Design Methodology를 별도로 정하고, D-32의 압력 + 지속시간 조건을 설계 입력값으로 명확하게 전달하는 방식이 적절하다.







7. 15 ton 미만인 경우

가연성가스 또는 인화성물질의 누출량이 15 ton 미만인 경우에는 D-32에서 100 kPa, 70 kPa, 20 kPa의 구조용 폭발압력을 별도로 제시하지 않는다.

대신 화재 및 폭발 피해를 줄이기 위한 위치·건축계획을 적용한다.

주요 내용은 다음과 같다.

• 외벽 복사열 ≤ 12.6 kW/m²
• Control Building 상주인원 최소화
• 지붕 및 상층부 중량물 배치 제한
• 창문 최소화
• 창문 설치 시 파편 비산을 방지할 수 있는 유리 사용

따라서 15 ton 이상과 미만은 Control Building의 Blast 설계 접근방식을 구분하는 기준으로 활용할 수 있다.







8. 독성가스가 위험요소인 경우

독성물질 누출 위험이 있는 Control Building은 폭발방호와 별도로 가스 유입 방지 설계를 해야 한다.

D-32에서는 다음과 같은 사항을 요구한다.

• 건물의 Gas-tight 확보
• 창문은 비개폐식으로 계획
• 창호 및 문틀은 강재 또는 이에 준하는 재료 사용
• 출입문은 최대 2개
• 각 출입문은 자동폐쇄 이중문
• 안전한 공정정지에 필요한 시간 동안 신선한 공기 공급
• 시간당 8회 이상의 공기 치환
• 가스누출 감지 및 경보
• 비상연락수단
• 풍향 표시기
• 작업자용 자급식 호흡보호구

화재·폭발 위험과 독성가스 위험이 동시에 존재한다면 각각의 조건을 따로 적용하는 것이 아니라 가장 불리한 Hazard Case를 기준으로 건물 전체를 검토해야 한다.







9. Control Building 설계 분야별 체크리스트

분야	주요 설계 조건
Plot Plan	폭발위험장소 외부 배치
이격거리	15 ton 이상 시 누출원에서 30 m 이상
Fire	외벽 복사열 ≤ 12.6 kW/m²
Escape Route	복사열 ≤ 2 kW/m²
Thermal	30분 동안 내부온도 상승 ≤ 10°C
HVAC	양압 ≥ 25 Pa
Blast Roof	100 kPa / 30 ms
Blast Wall	70 kPa / 20 ms
Blast Wall	20 kPa / 100 ms
Window	폭발위험 방향 창호 최소화 또는 제거
Toxic Gas	Gas-tight
Toxic Gas HVAC	≥ 8 ACH
Door	독성가스 위험 시 자동폐쇄 이중문
Ventilation	화재·가스 유입을 최소화하는 흡입구 위치
Emergency	비상조명·유도등·통신·가스감지









10. 설계자가 기억할 핵심

KOSHA GUIDE D-32-2012를 화공 플랜트 Control Building 설계에 적용할 때는 다음 순서로 검토하면 된다.

① Hazard 확인

인화성물질 / 화재 / UVCE / 독성가스

↓

② 누출량 및 피해범위 산정

복사열 / 폭발압력 / 독성가스 영향

↓

③ Control Building 위치 결정

폭발위험장소 및 독성물질 공정지역을 피하고 필요한 이격거리 확보

↓

④ Building Protection 결정

Fire / Blast / Toxic Gas

↓

⑤ 구조설계

15 ton 이상인 경우

Roof = 100 kPa / 30 ms

Wall = 70 kPa / 20 ms

Wall = 20 kPa / 100 ms

를 Blast Design Criteria로 반영

↓

⑥ HVAC·건축·전기계장 설계

25 Pa 양압 / Gas-tight / 창호 / 방화문 / 환기 / 가스감지 / 비상설비

D-32-2012의 핵심은 Control Building을 강한 건물로 만드는 것 자체가 아니라, 공정 Hazard를 기준으로 위치·구조·환기·건축·비상대응을 하나의 방호체계로 설계하는 것이다.

특히 구조설계에서는 100 kPa, 70 kPa, 20 kPa라는 압력값만 보는 것이 아니라 각각의 지속시간 30 ms, 20 ms, 100 ms를 함께 Design Criteria로 관리해야 한다.

또한 여기서 말하는 폭발방호는 전기설비의 Ex 방폭과 구분해야 한다. D-32의 주요 내용은 Control Building 자체의 화재·폭발·독성가스에 대한 위치 및 구조적 방호에 관한 것이다.
