[토목] DRA·T4·PRD 공법 비교 : 기성 말뚝은 지반을 어떻게 뚫고 설치하는가

기성말뚝을 이용한 기초공사에서는 지반조건과 주변 환경에 따라 다양한 시공방법이 적용된다.

현장에서 자주 접하는 용어 중에는 DRA, SDA, T4, PRD 등이 있다. 처음 접하면 모두 비슷한 파일공법처럼 보이지만, 실제로는 같은 기준으로 분류되는 용어가 아니다.

DRA(SDA)는 Auger와 Casing을 이용한 이중관 천공 방식, T4는 Air Hammer를 이용한 타격식 천공장비 또는 천공방식, PRD는 Percussion과 Rotary를 함께 이용하는 천공 방식으로 이해하면 기본적인 차이를 파악하기 쉽다.

따라서 공법명을 단순히 외우기보다 다음 네 가지를 이해하는 것이 중요하다.

• 어떤 힘으로 지반을 뚫는가?
• 공벽은 어떻게 유지하는가?
• 지지조건은 어떻게 확인하는가?
• 말뚝은 어떻게 설치하는가?

구분	DRA	T4	PRD
핵심 개념	이중관 천공	타격식 천공	회전 + 타격 천공
핵심 장비	Auger + Casing	Air Hammer + Bit	Air Hammer + Bit + Casing 등
주요 작용	회전 굴착	반복 타격	회전 + 반복 타격
Casing	주요 구성	필요 시 적용	적용 가능
공벽 관리	Casing으로 보호	Casing 적용 가능	Casing 적용 가능
적용 지반	지반조건에 따라 다양	견고한 지반 등에 적용 가능	지반 및 장비조건에 따라 다양
지반과의 관계	특정 지층에 한정되지 않음	특정 지층에 한정되지 않음	특정 지층에 한정되지 않음
핵심 확인사항	Auger·Casing·공벽 안정	Hammer 성능·천공능력	회전·타격·Casing 시스템
건축설계 관점	파일 위치·기초·장비 접근성	소음·진동·분진·장비공간	장비공간·지하구조물 간섭
기억법	"돌려서 뚫고 Casing으로 잡는다"	"Hammer로 때려서 뚫는다"	"돌리면서 때려서 뚫는다"



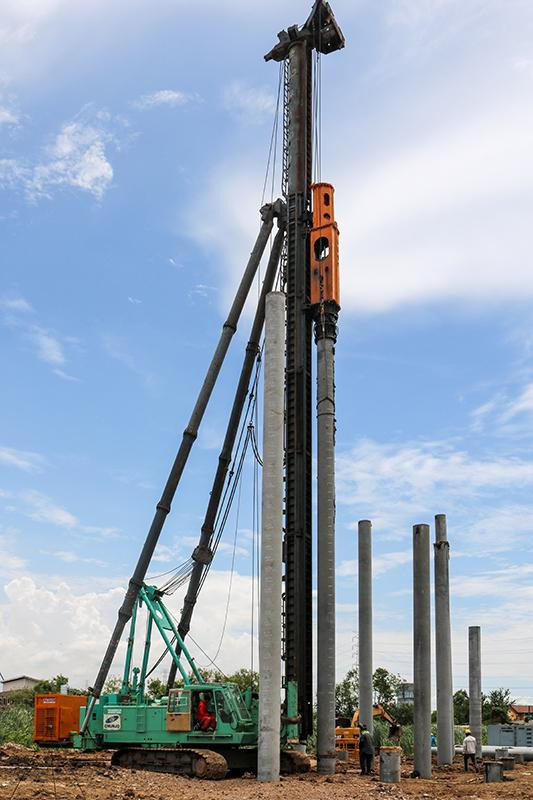

1. 기성말뚝은 어떻게 설치하는가



기성말뚝은 공장에서 제작한 PHC Pile, PC Pile, 강관말뚝 등을 현장에서 지반에 설치하는 방식이다.

가장 단순한 방법은 말뚝을 세운 후 해머로 직접 타격하여 지반에 관입시키는 직접항타 방식이다.

반면 주변 구조물에 대한 소음·진동 관리가 필요하거나 지반조건상 직접항타가 적합하지 않은 경우에는 지반을 먼저 천공한 후 말뚝을 설치하는 선굴착·매입 방식을 적용할 수 있다.

직접항타와 선굴착·매입 방식

구분	직접항타	선굴착 & 매입
기본 원리	말뚝을 직접 타격하여 관입	지반을 먼저 천공한 후 말뚝 설치
주요 장비	항타 해머	Auger, Air Hammer, PRD 등
소음·진동	상대적으로 큼	상대적으로 작게 관리 가능
공벽 관리	해당 없음	필요 시 Casing 사용
지지조건 확인	항타 관입량·최종관입량 등을 통해 확인	천공 깊이 및 지지층 확인
주요 검토사항	항타성, 관입량	천공능력, 공벽 안정, 말뚝 설치

선굴착·매입 방식이라고 해서 소음과 진동이 없는 것은 아니다. 특히 Air Hammer를 사용하는 경우에는 타격에 따른 소음·진동과 분진 등에 대한 관리가 필요하다.









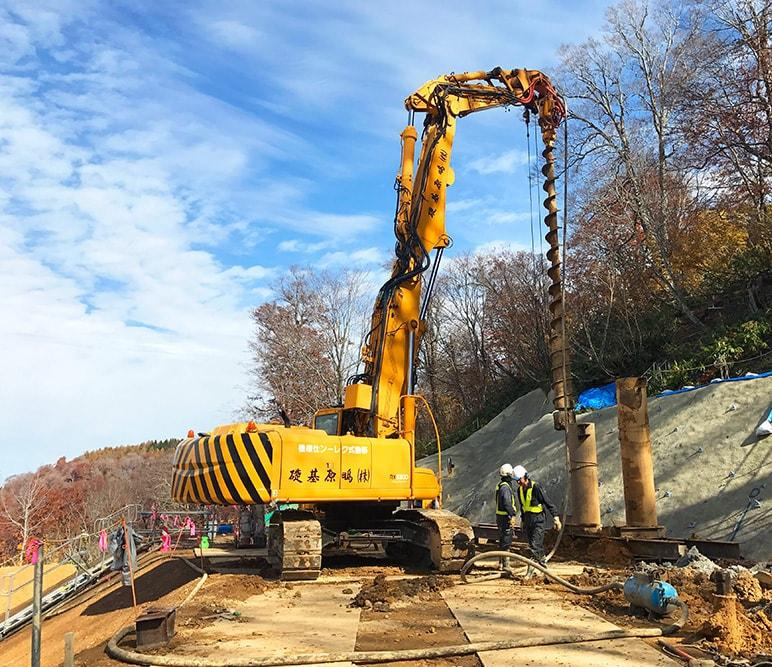

2. DRA(SDA) 공법이란?

DRA(Double Rod Auger)는 내부 Auger와 외부 Casing을 함께 사용하는 이중관 천공 방식이다.

국내에서는 유사한 방식이 SDA(Separated Doughnut Auger)라는 명칭으로도 사용된다.

DRA의 핵심은 내부 Auger가 지반을 굴착하는 동안 외부 Casing이 천공공의 공벽을 보호하는 것이다.

일반적으로 내부 Auger와 외부 Casing은 서로 다른 회전방향으로 작동하며, 이를 통해 천공과 공벽 보호를 동시에 수행한다.

DRA의 기본 구성

구성	주요 역할
Inner Auger	지반 굴착
Outer Casing	천공공 공벽 보호
Cement Milk	말뚝 설치 과정에서 충전 및 지지조건 확보
PHC Pile	최종 기초말뚝
Hammer	공법 및 시방서에 따른 최종 관입·안착

즉 DRA는 다음과 같이 이해할 수 있다.

DRA = 내부 Auger + 외부 Casing을 이용한 이중관 천공

다만 DRA를 단순히 "토사를 뚫는 공법"으로 고정해서 이해해서는 안 된다. 지반조건에 따라 Hammer 등을 병행하는 방식도 적용될 수 있기 때문에 실제 장비 구성은 지반조건과 시공시스템에 따라 달라질 수 있다.

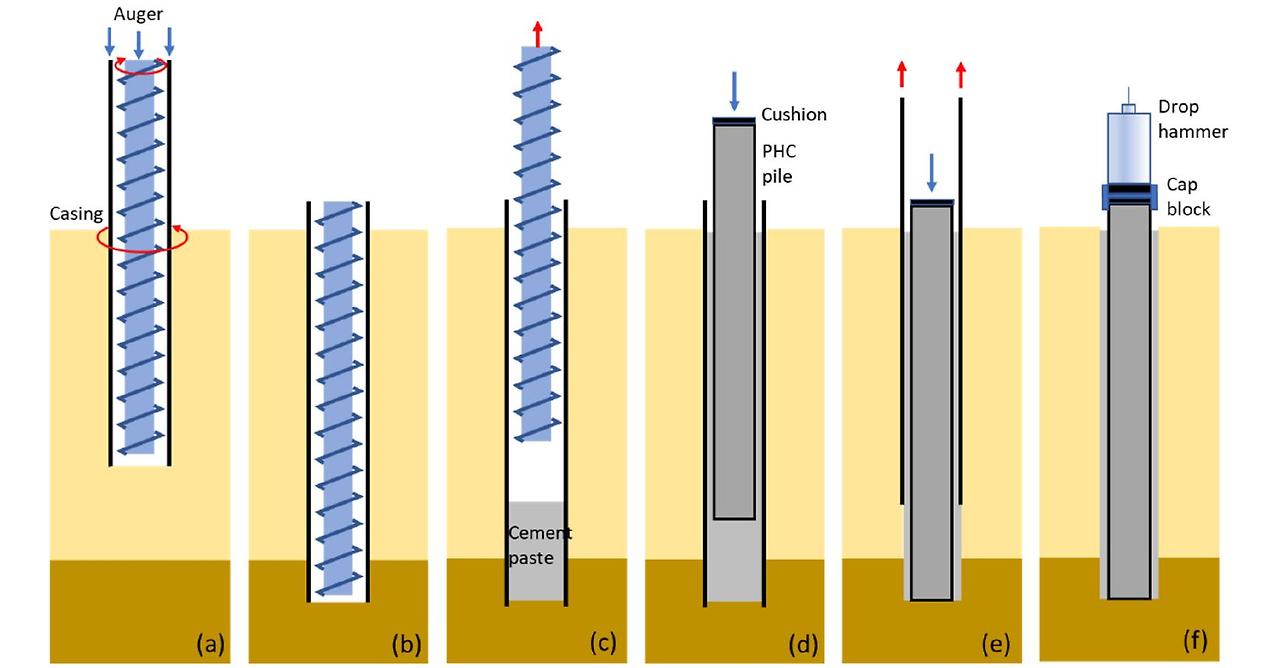

3. DRA의 기본 시공순서

DRA의 기본적인 시공 흐름은 다음과 같이 이해할 수 있다.

① 장비 설치 및 위치 확인

↓

② Auger + Casing 천공

↓

③ 설계 깊이 및 지지층 확인

↓

④ Cement Milk 주입

↓

⑤ Auger 인발

↓

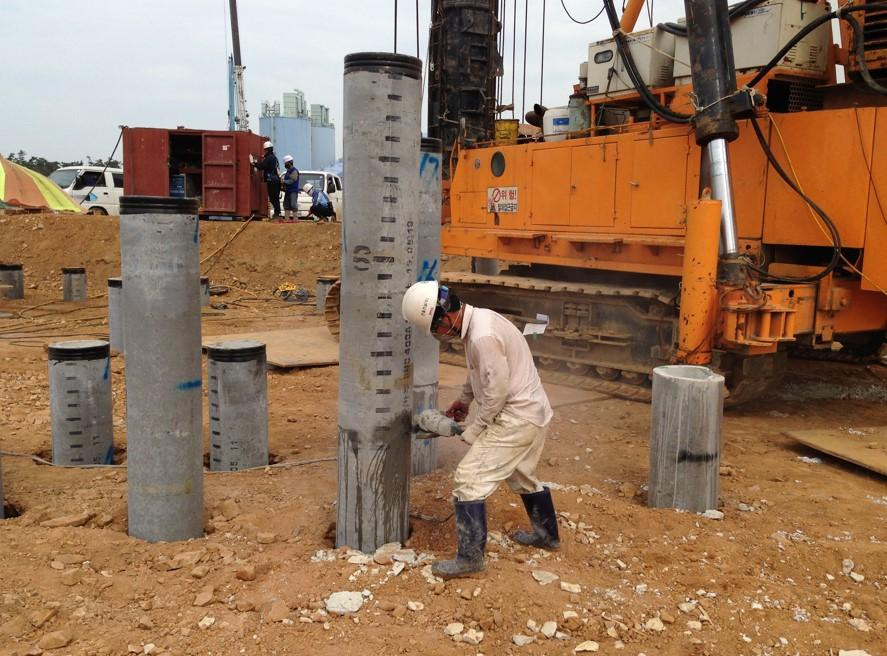

⑥ PHC Pile 삽입

↓

⑦ Casing 인발

↓

⑧ 공법 및 시방서에 따른 최종 관입·경타

다만 Cement Milk의 주입 시점과 말뚝 설치순서는 세부 공법 및 현장조건에 따라 달라질 수 있다.

따라서 위 순서는 DRA 계열 시공의 기본적인 이해를 위한 개념도로 보는 것이 적절하다.









4. T4 공법이란?

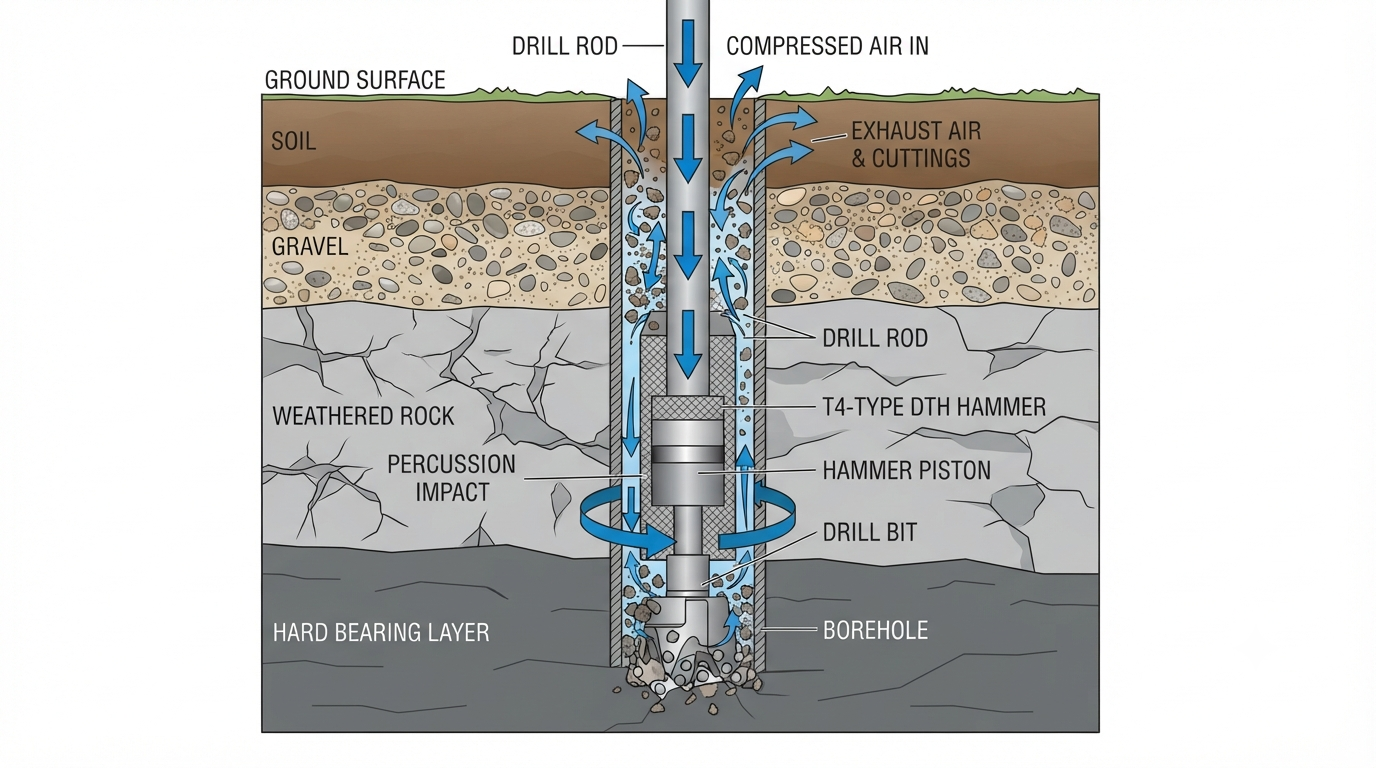

T4는 국내 현장에서 Air Hammer를 이용한 타격식 천공장비 또는 천공방식을 지칭하는 경우가 많다.

일반적인 Auger가 회전력을 이용하여 지반을 굴착한다면, Air Hammer는 압축공기를 이용해 해머를 작동시키고 비트를 반복적으로 타격하여 단단한 지반을 파쇄한다.

따라서 T4는 DRA나 PRD와 동일한 분류체계의 독립적인 공법명으로만 이해하기보다는 천공장비와 천공방식의 관점에서 이해하는 것이 적절하다.

천공 원리 비교

방식	지반을 뚫는 기본 원리
Auger	회전하여 굴착
T4	Air Hammer로 타격하여 파쇄
PRD	회전과 타격을 함께 이용







5. T4가 필요한 이유

상부 토사층에서는 일반 Auger 천공이 가능하더라도 중간에 큰 전석이나 단단한 지층이 존재하면 Auger만으로 소요 깊이까지 천공하기 어려울 수 있다.

이때 Air Hammer를 이용한 타격식 천공을 검토할 수 있다.

특히 자갈·전석층, 풍화암 등 일반 Auger Bit만으로 천공이 어려운 지층에서는 Hammer를 이용하는 방식이 적용될 수 있다.

따라서

T4 = 무조건 암반용

으로 단순화하기보다는,

일반적인 회전식 굴착만으로 어려운 견고한 지반을 타격식으로 천공하기 위한 장비·방식

으로 이해하는 것이 적절하다.







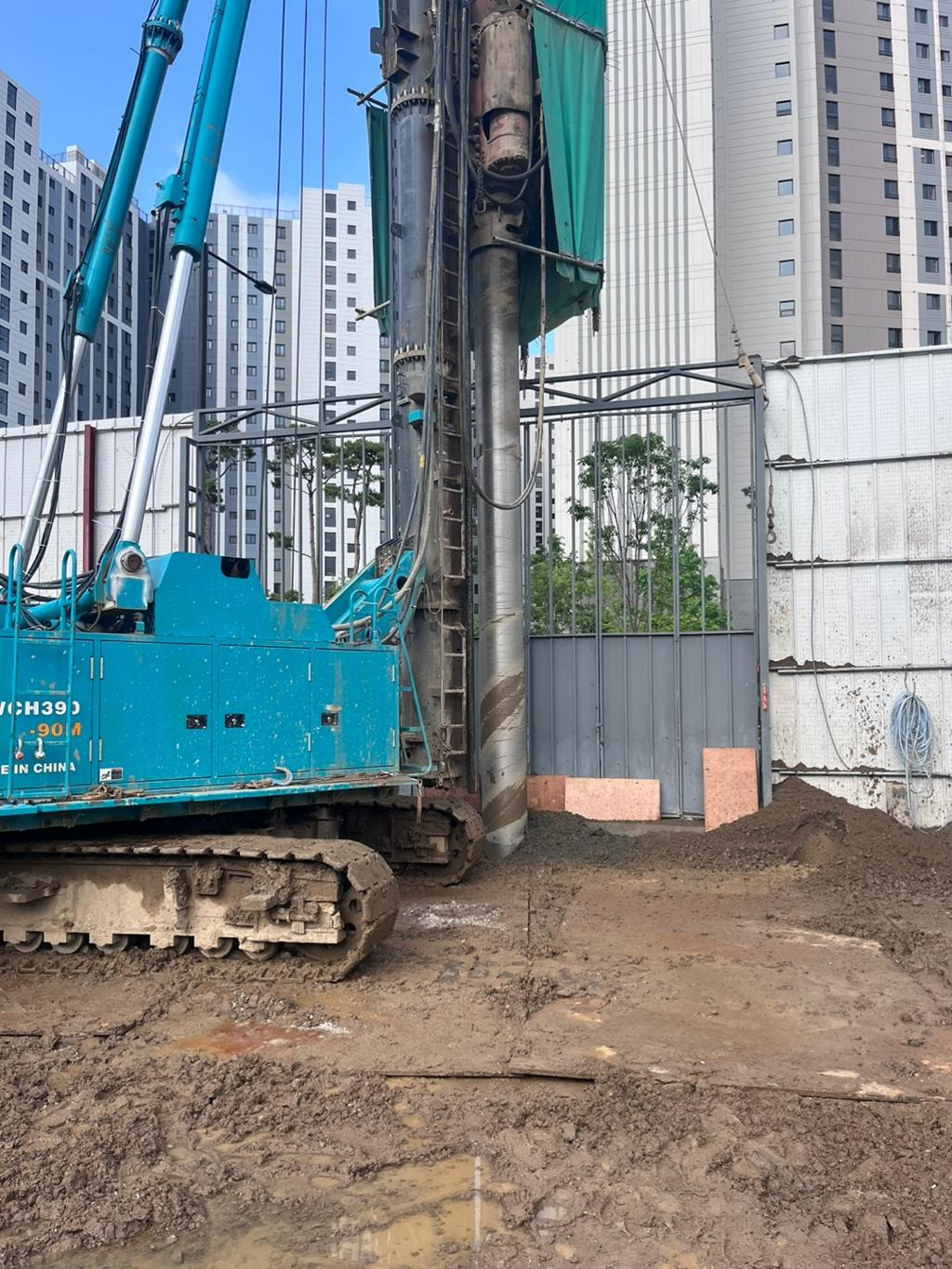

6. T4 + Casing

T4를 사용하는 경우에도 Casing을 함께 적용할 수 있다.

Casing은 천공 과정에서 공벽이 무너지는 것을 방지하고 천공공을 유지하기 위한 역할을 한다.

따라서 현장에서 "T4로 파일을 시공한다"는 말을 들었다면 T4 장비 자체만 볼 것이 아니라 다음 사항을 함께 확인해야 한다.

• Casing 사용 여부
• 천공 깊이
• 지지층 위치
• Cement Milk 주입 방식
• Pile 삽입 방식
• 최종 관입 또는 안착 방법

즉 T4는 하나의 장비를 보는 것에서 끝나는 것이 아니라 전체 시공 시스템 안에서 이해해야 한다.

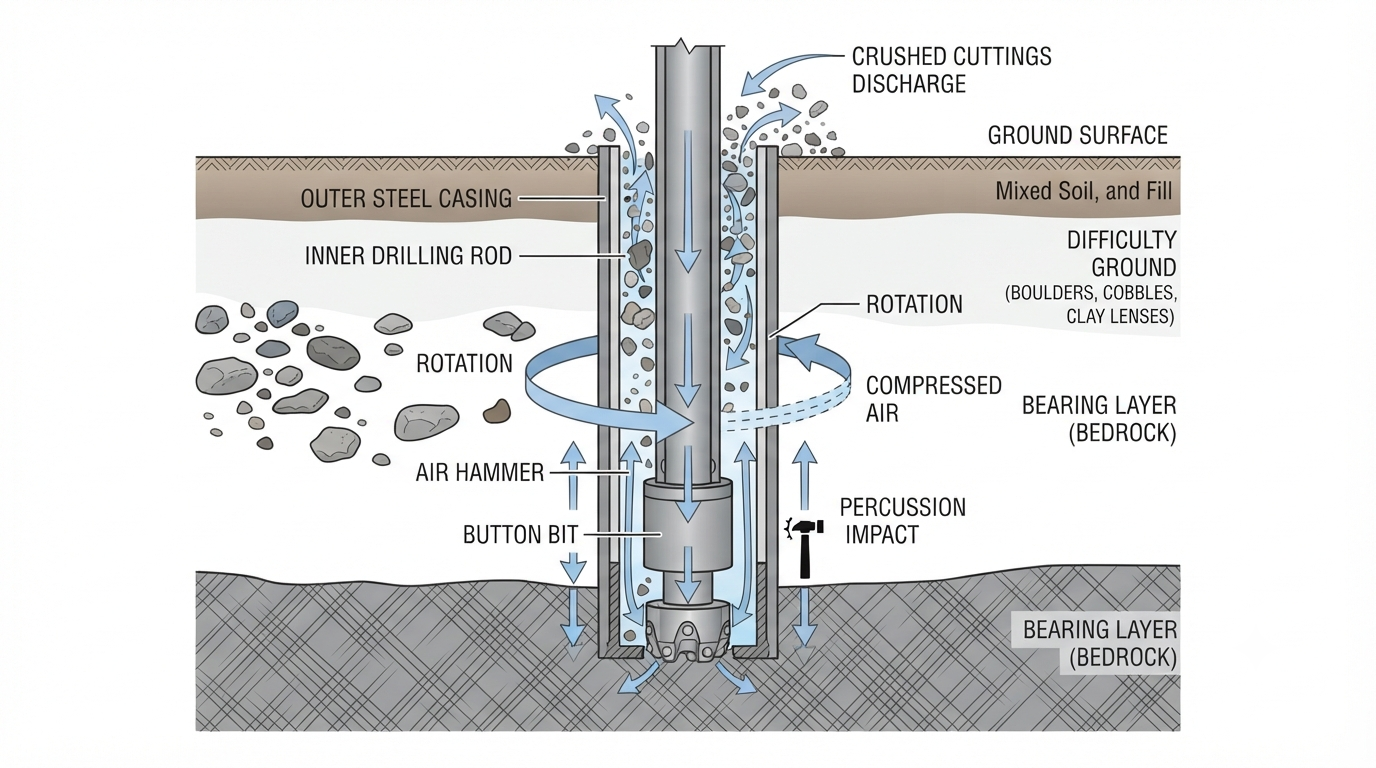

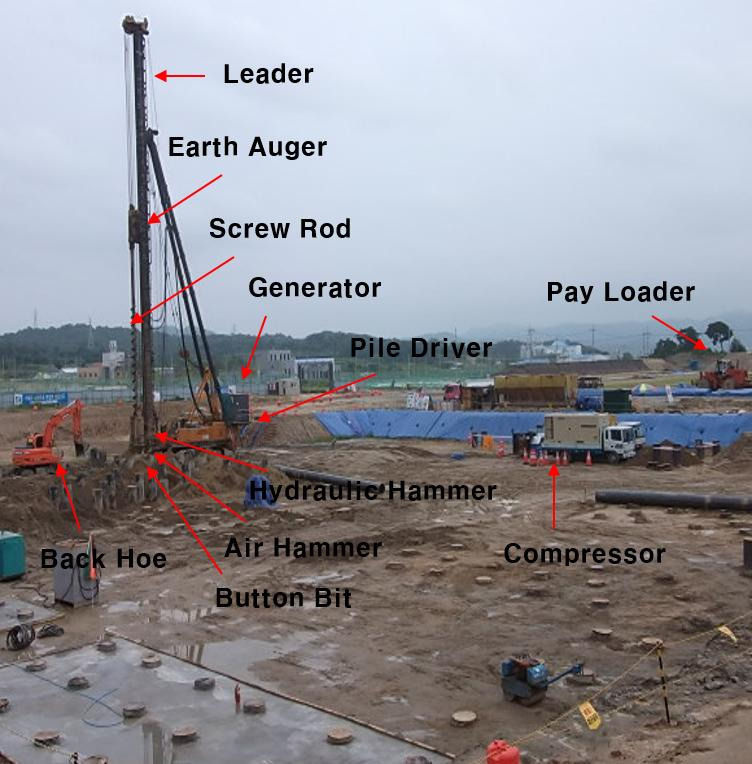

7. PRD 공법

PRD는 Percussion Rotary Drill의 약자로, Percussion(타격)과 Rotary(회전)를 결합한 천공 방식이다.

즉 기본적인 원리는

회전하면서 동시에 타격하는 천공

이다.

PRD에서는 장비 구성에 따라 Air Hammer, Button Bit, Casing 등을 사용하며, 실제 세부적인 구성과 시공순서는 장비 및 공법에 따라 달라질 수 있다.

PRD의 기본 개념을 단순화하면 다음과 같다.

회전 ↻
   ↓
[Drilling Assembly]
   ↓
반복 타격
   ↓
[Bit]
   ↓
지반 파쇄

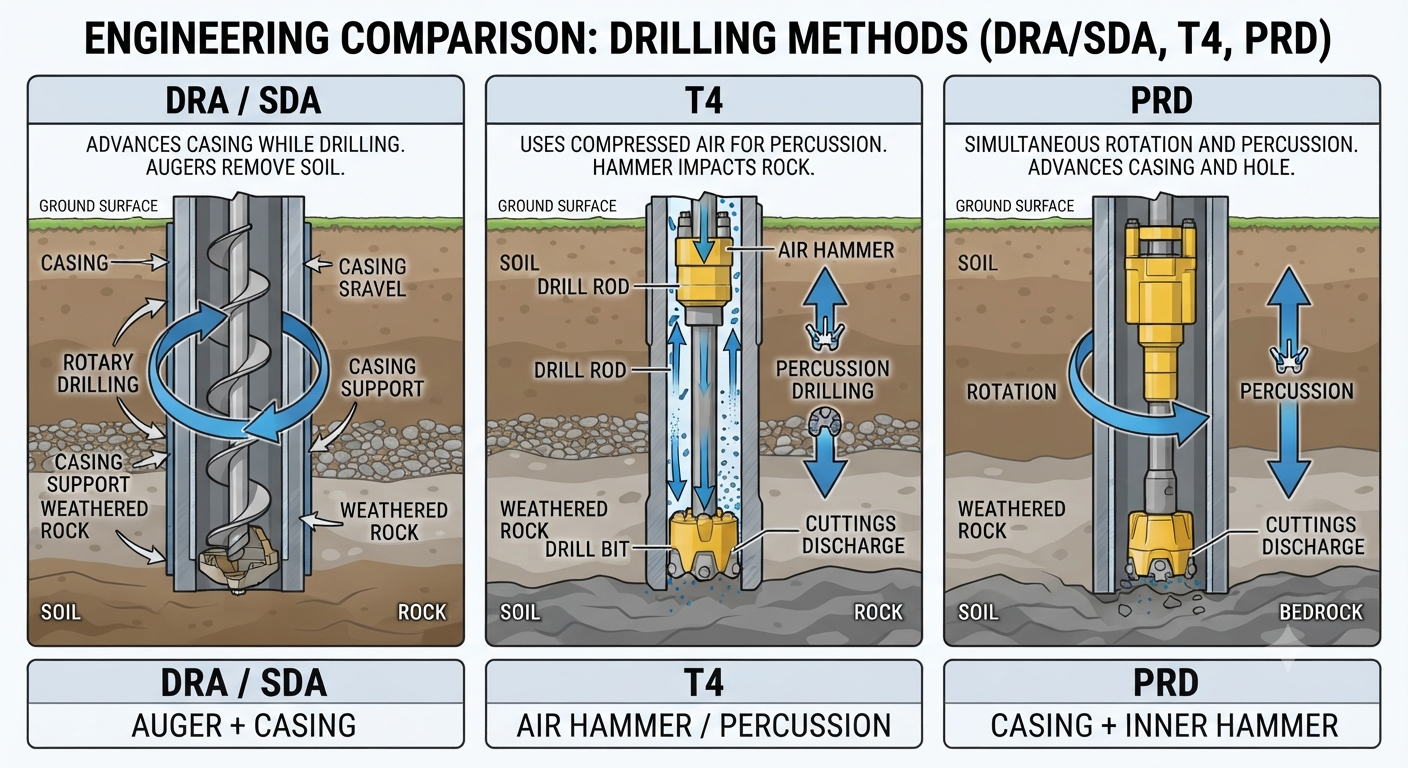

8. DRA·T4·PRD, 이름보다 원리로 구분하자

세 용어를 단순하게 정리하면 다음과 같다.

구분	핵심적으로 보는 것
DRA(SDA)	Auger + Casing을 이용한 이중관 천공
T4	Air Hammer를 이용한 타격식 천공
PRD	회전 + 타격을 이용한 천공

여기서 중요한 것은 세 가지가 서로 완전히 배타적인 관계가 아니라는 점이다.

예를 들어 DRA/SDA 계열에서도 지반조건에 따라 Hammer를 병행할 수 있고, T4 역시 Casing과 함께 사용할 수 있다.

따라서 현장에서 "DRA냐 T4냐"라고 단순하게 구분하기보다는 어떤 천공장비를 사용하고, Casing을 어떻게 적용하며, 어떤 방식으로 지반을 굴착하고 말뚝을 설치하는지를 확인하는 것이 정확하다.





9. DRA·T4·PRD 비교

항목	DRA	T4	PRD
핵심 원리	Auger + Casing을 이용한 천공	Air Hammer를 이용한 타격식 천공	회전 + 타격
주요 장비	Auger + Casing	Air Hammer + Bit	Air Hammer + Bit + Casing 등
회전	있음	장비 구성에 따라 다름	있음
타격	기본적으로 없음. 필요 시 Hammer 병행 가능	있음	있음
Casing	주요 구성	필요 시 사용	적용 가능
공벽 보호	Casing으로 확보	Casing 적용 시 확보	Casing 적용 시 확보
토사층	적용 가능	지반조건에 따라 적용	적용 가능
자갈·전석	지반조건에 따라	적용 가능	적용 가능
풍화암	장비능력 및 구성에 따라	적용 가능	장비 및 시스템에 따라
암반	장비 및 지반조건에 따라	장비에 따라 가능	장비 및 시스템에 따라
핵심 검토사항	Auger·Casing·공벽 안정	Hammer 성능·천공능력	회전·타격·Casing 시스템

중요: 위 표는 공법의 개념적인 차이를 정리한 것이며, 특정 지층과 공법을 1:1로 대응시키는 표가 아니다.

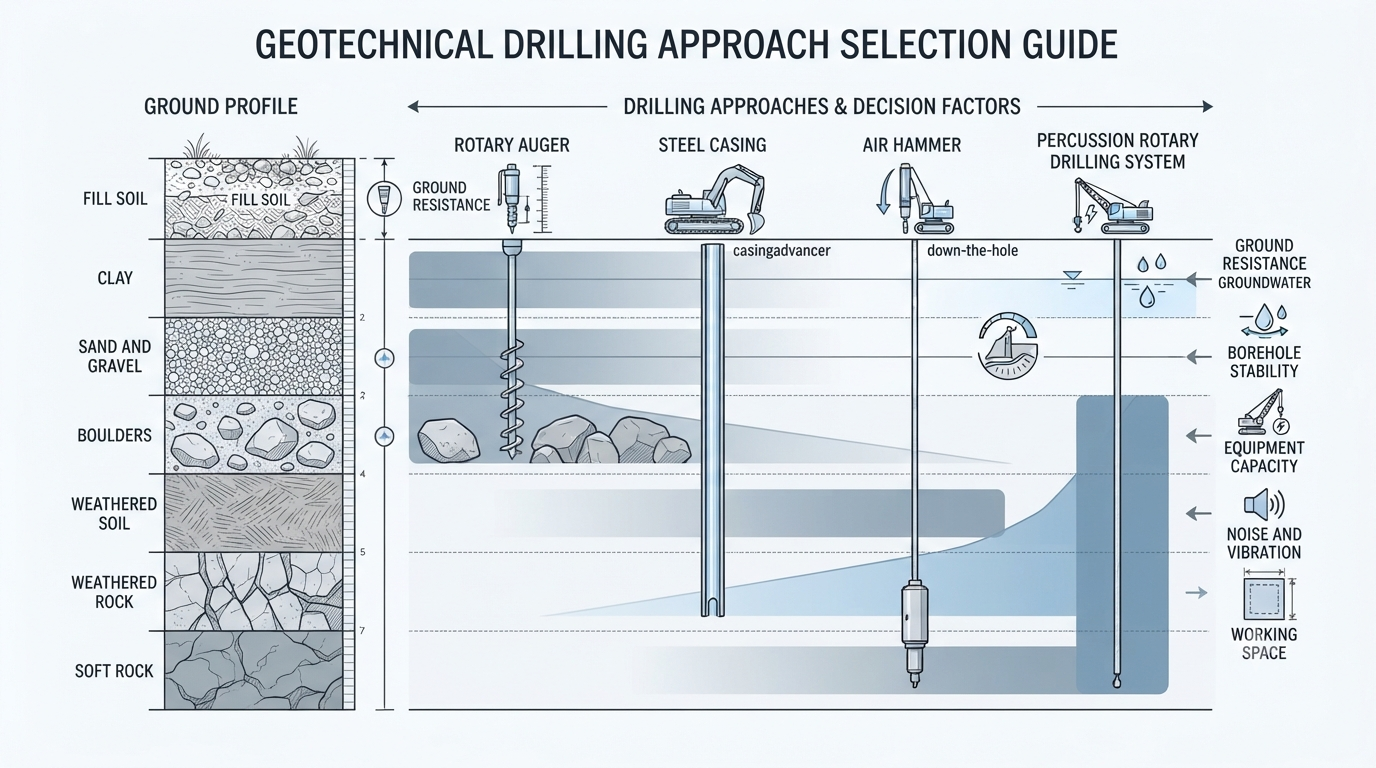

10. 지반 단면으로 보면 더 쉽다

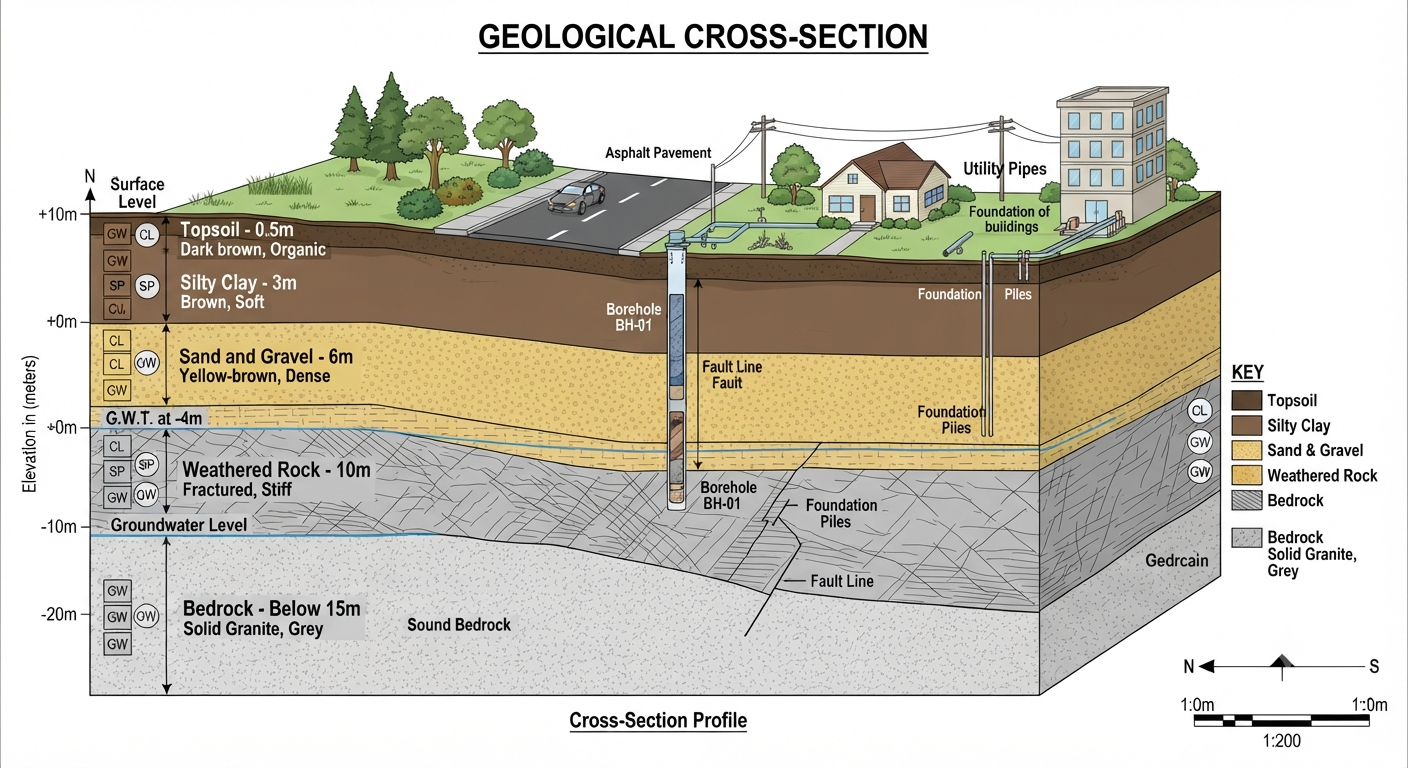

예를 들어 다음과 같은 지반을 생각할 수 있다.



지층별 주요 검토사항은 다음과 같다.

지층	주요 검토 사항
매립층	일반 Auger 천공 가능 여부
점토층	공벽 안정성
모래층	공벽 붕괴 및 지하수
자갈층	Auger 천공능력
전석층	Hammer 천공 필요 여부
풍화토	Auger 또는 Hammer 적용 여부
풍화암	Hammer 천공능력
연암	암반 천공능력 및 장비 제원

여기서 주의할 점은

DRA = 토사 / T4 = 전석 / PRD = 암반

처럼 지층과 공법을 1:1로 대응시키는 것이다.

실제 공법 선정은 지반조사 결과, 장비 제원, 말뚝 규격, 요구 지지력, 공벽 안정성, 지하수, 주변 구조물, 작업공간 등을 종합하여 결정한다.







11. 시공순서 비교

세 가지를 개념적인 시공 흐름으로 비교하면 다음과 같다.

단계	DRA	T4	PRD
①	위치 확인	위치 확인	위치 확인
②	Auger + Casing 천공	T4 + Casing 적용 가능	PRD 천공
③	설계 깊이 및 지지층 확인	설계 깊이 및 지지층 확인	설계 깊이 및 지지조건 확인
④	Cement Milk 등 적용	공법에 따른 충전재 적용	공법에 따른 적용
⑤	Auger 인발	Hammer 및 Rod 인발	Rod 인발
⑥	Pile 삽입	Pile 설치	공법에 따른 말뚝 설치
⑦	Casing 인발	Casing 인발	Casing 처리
⑧	공법 및 시방서에 따른 최종 관입·안착	공법 및 시방서에 따른 최종 관입	공법 및 시방서에 따른 마감

실제 세부 시공순서는 현장의 장비 구성, 말뚝 종류, 지반조건 및 시방서에 따라 달라질 수 있다.







12. 건축 엔지니어가 현장에서 확인해야 할 것

건축설계자가 파일공법의 장비 운전방법까지 직접 관리할 필요는 없다.

그러나 파일공법이 건축계획과 어떻게 연결되는지는 이해할 필요가 있다.

① 파일 위치

구조기둥 및 기초 위치와 파일 중심이 적절하게 계획되어 있는지 확인한다.

② 파일 간격

파일 직경과 중심간격을 고려하여 파일기초 및 파일캡의 크기를 검토한다.

③ 장비 작업공간

파일 위치만 계획하고 장비가 실제로 해당 위치까지 접근할 수 있는지 검토하지 않으면 시공단계에서 문제가 발생할 수 있다.

④ 지하 구조물과의 간섭

대상	주요 검토 사항
지하외벽	파일과 외벽 간격 및 간섭
기초	파일두부와 기초 크기
PIT	파일 위치와 PIT 간섭
집수정	파일 위치와 간섭
지하배관	파일 및 기초와 간섭
기계실	장비 작업공간
Ramp	파일 및 기초와 간섭
방수계획	파일·기초와 지하외벽 및 방수층의 관계







13. 파일공법 선정에서 확인해야 할 항목

파일공법은 공법 이름만 보고 선정하지 않는다.

검토 항목	확인 내용
지반조건	토사·자갈·전석·풍화암·암반
지하수	공벽 안정 및 충전재 관리
파일규격	직경·길이·재질
지지조건	지지층 위치와 지반상태
장비	천공능력 및 장비 제원
작업공간	장비 높이·폭·이동공간
주변구조물	소음·진동 영향
시공성	작업속도 및 장비 접근성
품질관리	수직도·깊이·충전재·최종관입

특히 건축설계 단계에서는 파일 위치만 확인하는 데서 끝나지 않고 장비가 해당 위치까지 접근할 수 있는지를 함께 검토해야 한다.







14. 결국 무엇이 다른가

세 가지를 가장 단순하게 정리하면 다음과 같다.

DRA
Auger와 Casing을 이용하여 천공한다.

T4
Air Hammer를 이용하여 타격식으로 천공한다.

PRD
회전과 타격을 함께 이용하여 천공한다.



하지만 실제 현장에서는 세 가지가 완전히 분리되어 사용되는 것은 아니다.

DRA/SDA 계열에서도 지반조건에 따라 Hammer를 병행할 수 있고, T4 역시 Casing과 함께 사용할 수 있으며, PRD 역시 Casing·Air Hammer·말뚝 설치가 결합된 시공 시스템으로 적용될 수 있다.

따라서 공법명을 외우는 것보다 Auger, Casing, Air Hammer, Rotary, Percussion이 각각 어떤 역할을 하는지를 이해하는 것이 중요하다.

용어	한 문장으로 기억
DRA / SDA	Auger와 Casing을 이용한 이중관 천공
Auger	회전하여 지반을 굴착하는 장비
Casing	천공공의 공벽을 보호하는 강관
T4	Air Hammer를 이용한 타격식 천공장비·방식
Air Hammer	압축공기로 비트를 반복 타격하는 장비
PRD	회전과 타격을 함께 이용하는 천공 방식
Cement Milk	말뚝 설치 과정에서 충전 및 지지조건 확보에 사용되는 시멘트계 재료
PHC Pile	공장에서 제작하여 현장에 설치하는 기성 콘크리트 말뚝
최종관입·경타	공법 및 시방서에 따라 말뚝의 최종 관입·안착을 확인하는 과정
