[토목] 부등침하 복원과 기초보강 공법 정리 - 잭파일(Jack Pile) 공법 원리

건축물은 일반적으로 구조체 자체보다 기초와 지반의 안정성에 의해 수명이 결정된다.

아무리 철근콘크리트 구조물이 충분한 강도를 확보하더라도 지반이 침하하거나 기초가 손상되면 구조물 전체의 사용성은 크게 저하된다. 실제 건설 현장에서는 건물의 균열보다 먼저 부등침하(Differential Settlement) 가 발생하며, 이후 문틀 변형, 슬래브 균열, 기둥 응력 증가 등 다양한 문제가 연속적으로 발생한다.

과거에는 이러한 구조물을 철거 후 재시공하는 경우가 많았지만, 최근에는 기존 건물을 그대로 사용하면서 기초를 보강하는 기술이 크게 발전하였다. 대표적인 기술이 압입말뚝(Jack Pile) 공법이며, 국내에서 다양한 현장에 적용되고 있다. (건설 신기술 629호 _ (주) 고려 E&C)

본 글에서는 부등침하의 원인부터 잭파일 공법의 원리, 구조물 승상(Lifting), 지하 증축, 실제 시공사례까지 종합적으로 정리한다.

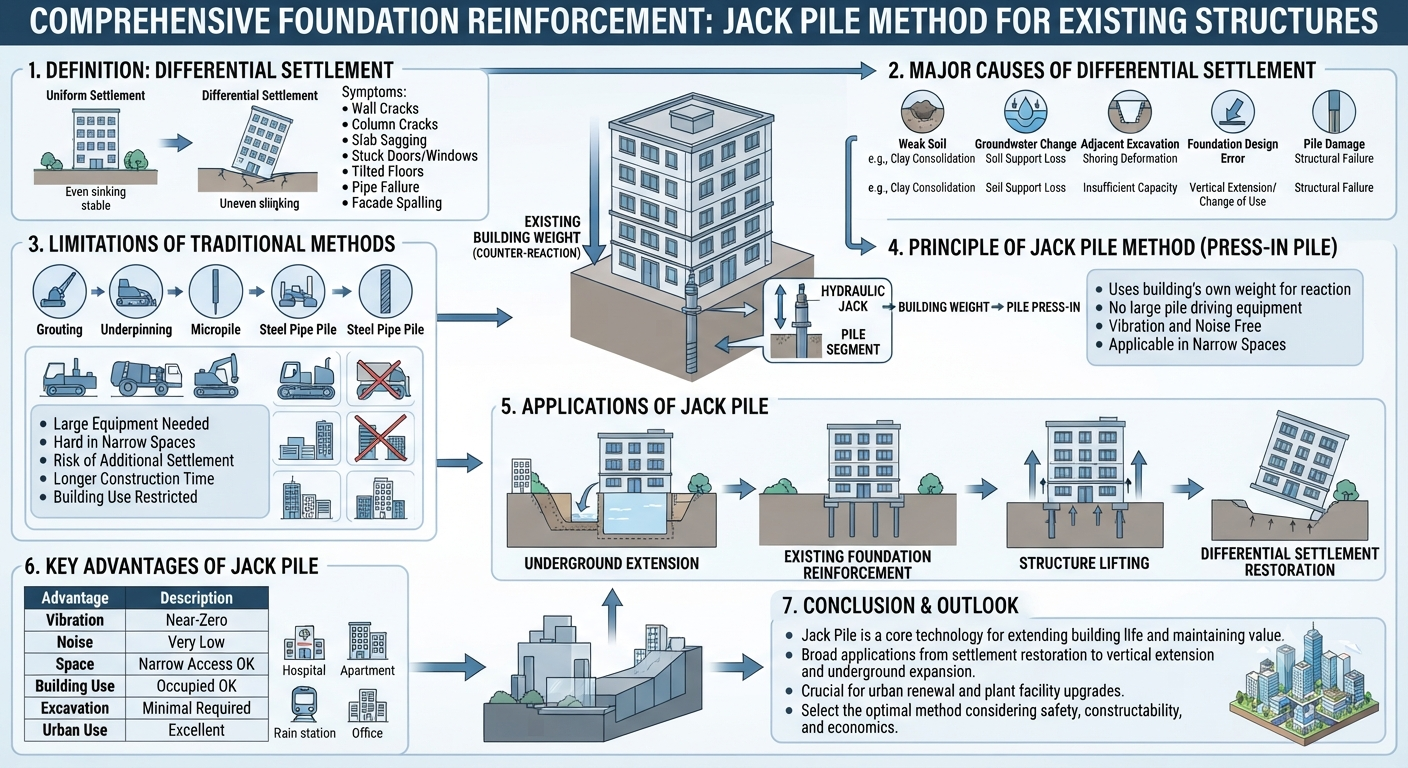

기존구조물 보강 방안 (잭파일 공법)



1. 부등침하(Differential Settlement)의 정의

부등침하는 건축물 전체가 동일하게 내려앉는 것이 아니라 일부만 서로 다른 양으로 침하하는 현상을 의미한다.

균등침하는 구조물에 큰 영향을 주지 않는 경우도 있지만, 부등침하는 구조체 내부에 강제변형을 발생시키므로 매우 위험하다.

대표적인 증상은 다음과 같다.

• 벽체 균열
• 기둥 균열
• 슬래브 처짐
• 창호 개폐 불량
• 바닥 기울어짐
• 배관 파손
• 마감재 탈락

특히 장기간 진행되는 침하는 구조안전성 평가에서도 중요한 검토 대상이 된다.

부등 침하



2. 부등침하의 주요 원인

부등침하는 다양한 원인으로 발생한다.

원인	내용
연약지반	점토층 압밀
지하수 변화	지반 지지력 감소
인접 굴착	흙막이 변형
기초 설계 오류	지지력 부족
하중 증가	증축 및 용도변경
파일 손상	말뚝 파손

실무에서는 하나의 원인보다 여러 원인이 복합적으로 작용하는 경우가 많다.



3. 기존 보강공법의 한계

과거에는 다음과 같은 공법이 주로 사용되었다.

• 그라우팅
• 언더피닝
• 마이크로파일
• 강관말뚝

그러나 기존 공법은 다음과 같은 문제가 있었다.

• 대형 장비 필요
• 좁은 공간 시공 곤란
• 추가 침하 발생 가능
• 공사기간 증가
• 기존 건물 사용 제한

특히 도심지에서는 장비 진입 자체가 어려운 경우가 많다.

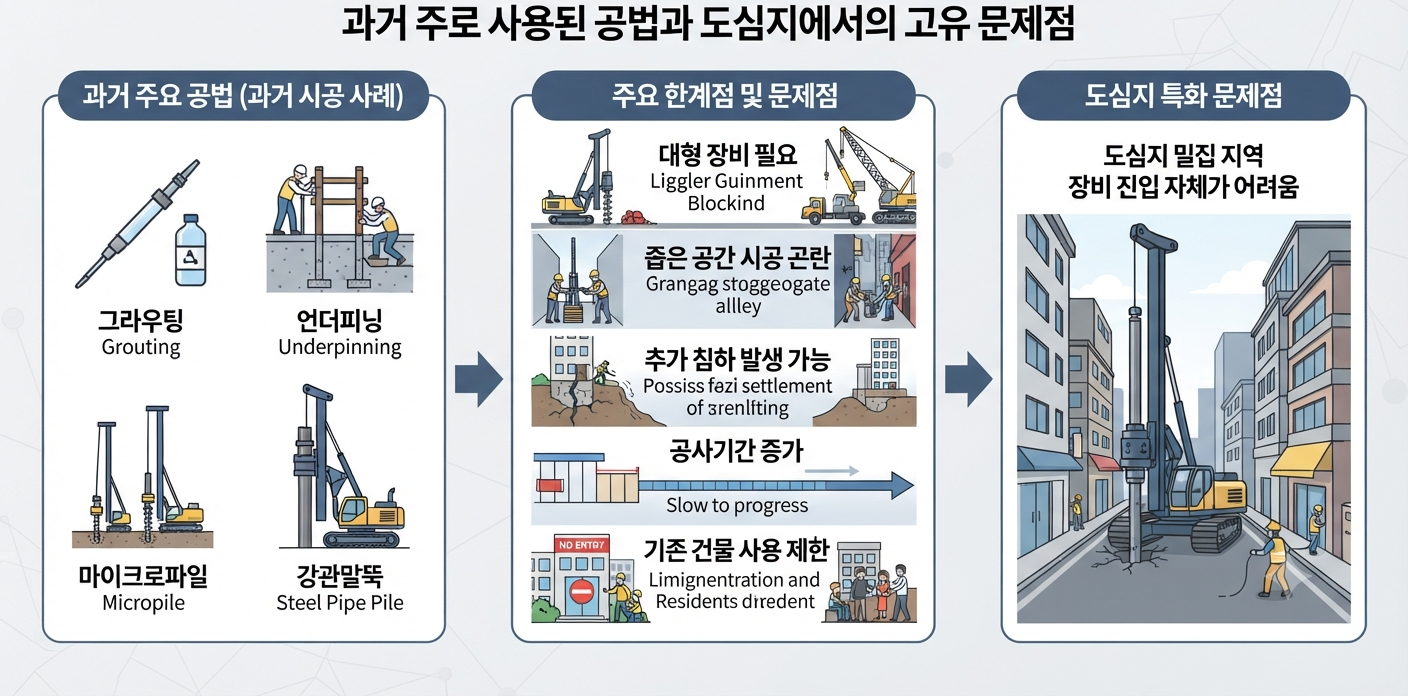

기존 공법의 한계



4. 잭파일(Jack Pile) 공법의 원리

압입말뚝(Jack Pile)은 기존 건물의 자중을 반력으로 이용하여 말뚝을 압입하는 공법이다.



즉,

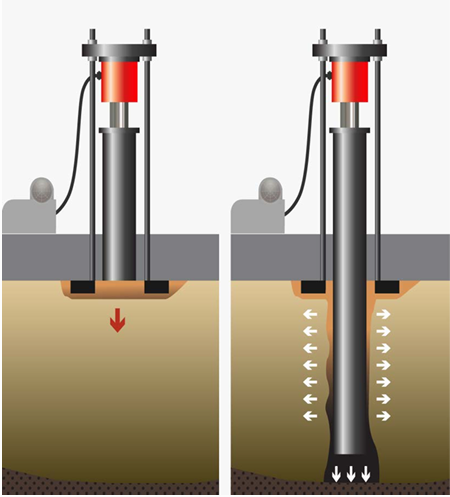

건물 무게 → 유압잭 → 말뚝 압입

이라는 매우 단순한 원리를 사용한다.



별도의 대형 항타장비가 필요하지 않기 때문에 협소한 공간에서도 시공이 가능하다.

또한 시공 중 진동과 소음이 거의 없어 도심지 적용성이 매우 높다.

잭파일 공법



5. 잭파일(Jack Pile) 공법 적용

1) 지하 증축에서의 활용

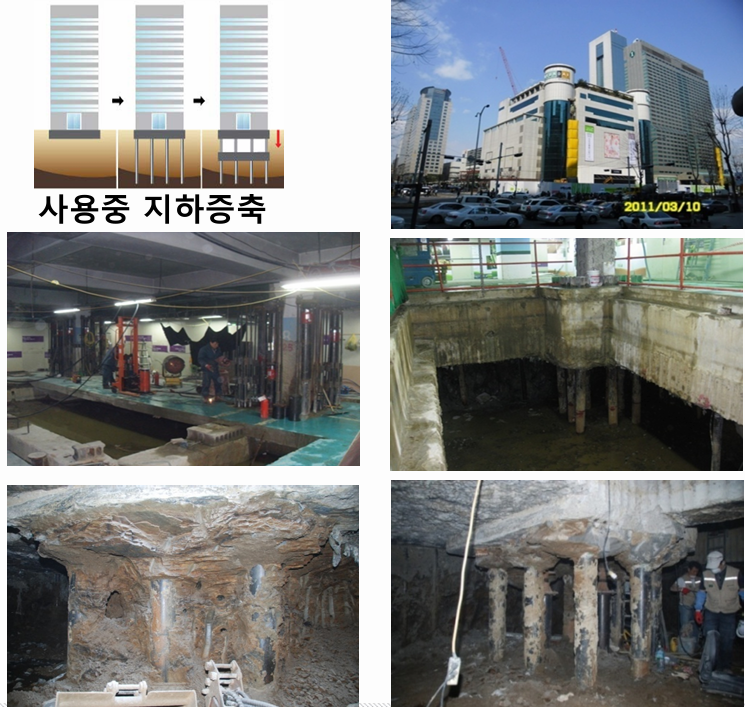

현대 백화점 무역센터점 사용중 지하 증축 (신기술 629호 _ (주)고려 E&C)



2) 기 시공 기초보강

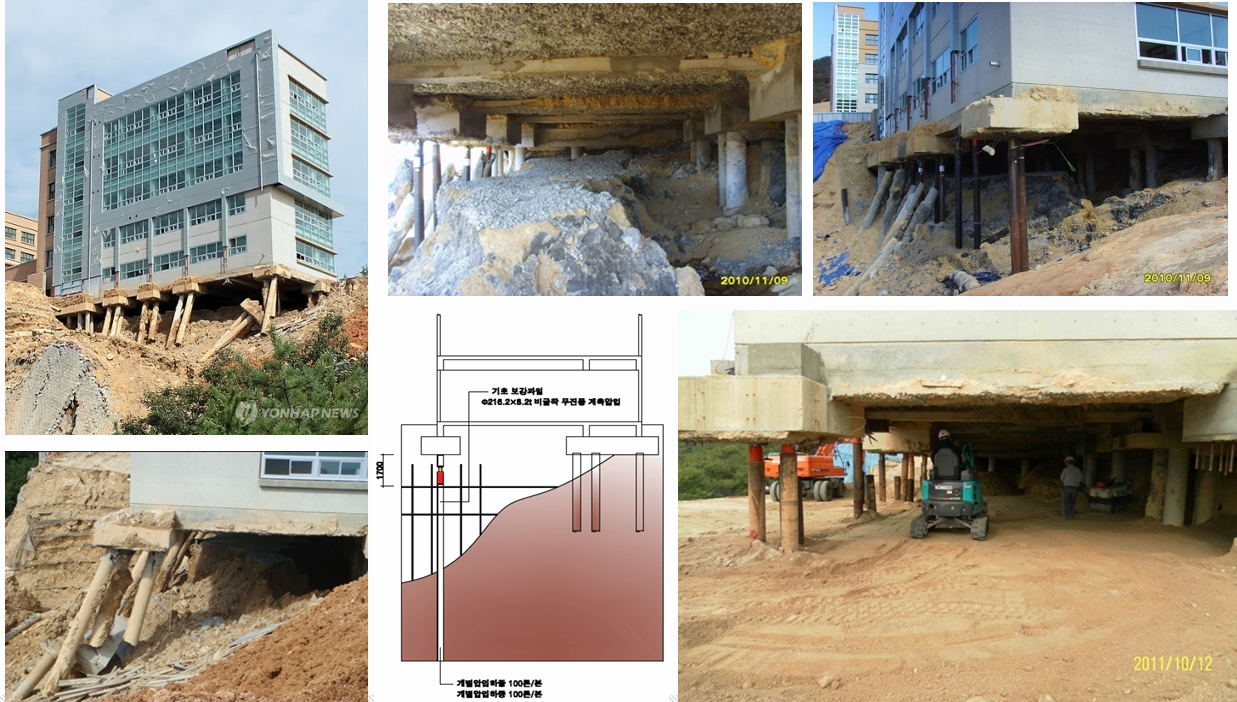

보강토 옹벽 붕괴에 따른 PHC 파일 손상 (압입 말뚝 보강 및 구조물 복원 _ 신기술 629호 _ (주)고려 E&C)



3) 구조물 승상(Lifting)

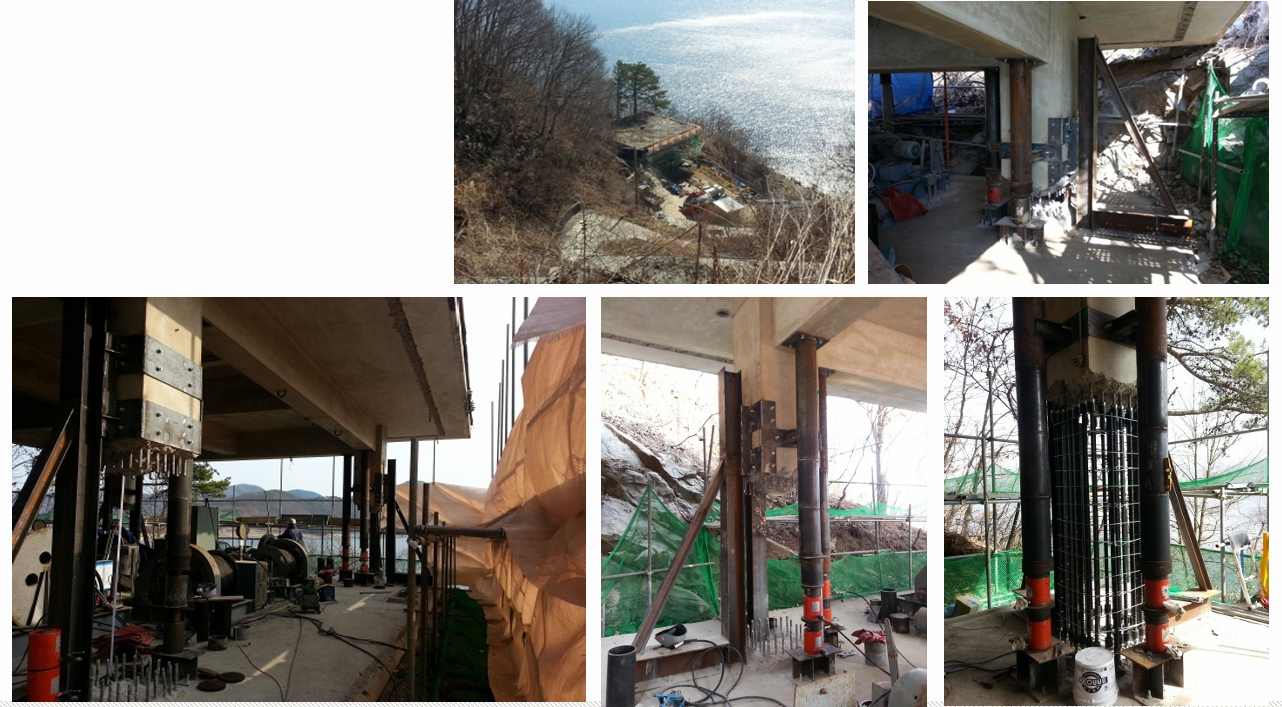

기계실 승상 후 기둥 연장 (신기술629호 _ (주)고려 E&C)



4) 부등침하 복원

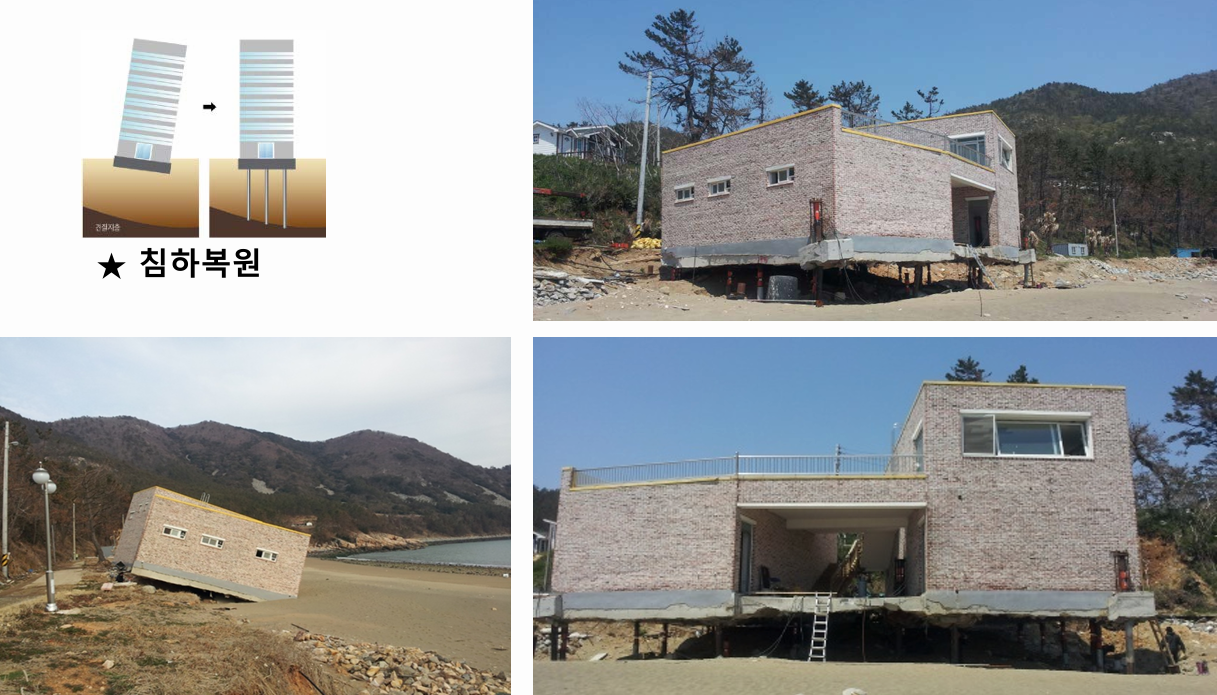

기초 유실 부등 침하 구간 잭파일 시공 후 복원 (신기술629호 _ (주)고려 E&C)



6. 잭파일 공법의 장점

항목	장점
진동	거의 없음
소음	매우 적음
협소공간	시공 가능
기존 건물	사용 가능
굴착 최소화	가능
도심 적용	우수

이러한 특성 때문에 병원, 공공청사, 공동주택, 철도시설 등 사용을 중단하기 어려운 시설에서 적용성이 높다.



(실무 TIP : 플랜트 증설과 같이 SITE 가 협소한 경우, 기초 보강 및 침하 복원 등의 목적을 위해 적용을 검토할 수 있다. 다만, 이러한 신기술은 일반적인 공법에 비해 비용이 높을 수 있으므로, 적용 구간 등을 면밀히 고려하여, 경제적인 방안인지를 먼저 확인 후 검토해야 한다.)



7. 결론

기초보강 기술은 단순히 침하를 보수하는 수준을 넘어 기존 구조물의 수명을 연장하고 자산 가치를 유지하는 핵심 기술로 발전하고 있다.

특히 압입말뚝(Jack Pile) 공법은 기존 구조물을 사용한 상태에서 기초를 보강하고, 부등침하를 복원하며, 필요에 따라 구조물 승상과 지하 증축까지 수행할 수 있다는 점에서 활용 범위가 매우 넓다.

향후 도심 재생과 노후 건축물 리모델링 시장이 확대될수록 이러한 비파괴 기초보강 기술의 중요성은 더욱 커질 것으로 예상되며, 특히 플랜트 시설의 경우, 잦은 증설로 인해, 기존 설치된 PIPE RACK 상부에 신설시 고려되지 않았던 추가 하중이 발생함에 따라, 기초 부분의 보강이 요구되는 사례가 많아지고 있다.

설계자와 시공기술자는 구조 안전성뿐 아니라 시공성, 경제성, 유지관리성을 함께 고려하여 적절한 보강 공법을 선정해야 한다.
