공통] PLANT의 종류와 프로젝트별 건축설계의 역할

한눈에 보기

• 화공 플랜트: 공정과 장비 배치, 배관 경로 및 취급 물질의 특성이 건축계획에 큰 영향을 미친다.
• 발전 플랜트: 대형 발전설비의 하중, 진동, 소음 및 유지보수 조건이 주요 설계 기준이 된다.
• 산업 플랜트: 생산라인, 물류 흐름, 작업환경 및 생산설비의 배치가 건축계획을 결정한다.

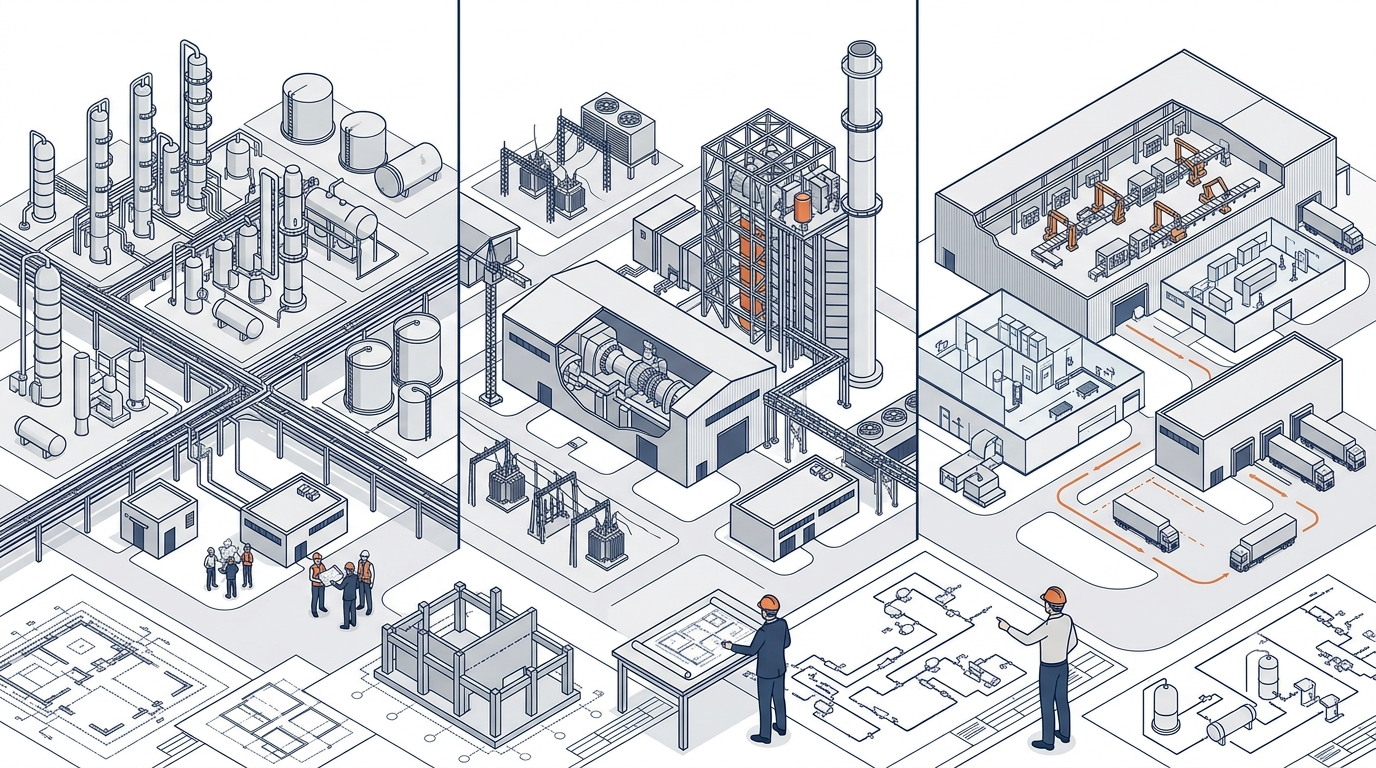

플랜트의 종류와 건축 설계 역할



1. 플랜트 프로젝트와 건축설계의 위치

플랜트(Plant)는 원료를 가공하거나 에너지를 생산하기 위해 기계장비, 배관, 전기·계장 시스템, 건축·토목 시설 등을 유기적으로 구성한 산업시설이다. 일반적인 공장 건축과 달리 생산 공정과 설비의 요구조건이 건축물의 위치, 규모, 구조 및 공간계획에 직접적인 영향을 미친다.

플랜트는 실무에서 화공 플랜트(Chemical Plant), 발전 플랜트(Power Plant), 산업 플랜트(Industrial Plant)로 구분하는 경우가 많다. 환경 플랜트와 에너지 저장 플랜트를 별도 분야로 분류하기도 하지만, 모든 회사가 동일한 분류체계를 사용하는 것은 아니다.

플랜트 프로젝트는 사업 방식에 따라 FEED(Front-End Engineering Design)를 수행한 후 EPC(Engineering, Procurement and Construction) 방식으로 추진될 수 있다. EPC 방식에서는 일반적으로 설계, 기자재 조달 및 시공을 연계해 수행한다. 건축설계는 다른 공종에서 제공하는 정보를 주요 입력 자료로 활용하지만, 모든 설계가 완료된 후 시작하는 업무는 아니다.

예를 들어 건축물의 층고, 구조 형식, 장비 반입구, 피난 및 방화 조건은 초기 배치 단계부터 검토해야 한다. 이러한 조건을 뒤늦게 변경하면 장비 배치, 배관 경로, 구조물 및 설비 계획까지 영향을 받을 수 있다.

따라서 플랜트 건축설계의 핵심은 건축물의 형태를 먼저 결정하는 것이 아니라, 어떤 공정을 수행하고 어떤 설비를 설치하며, 이를 안전하게 운영하기 위해 어떤 공간과 시설이 필요한지 파악하는 것이다.

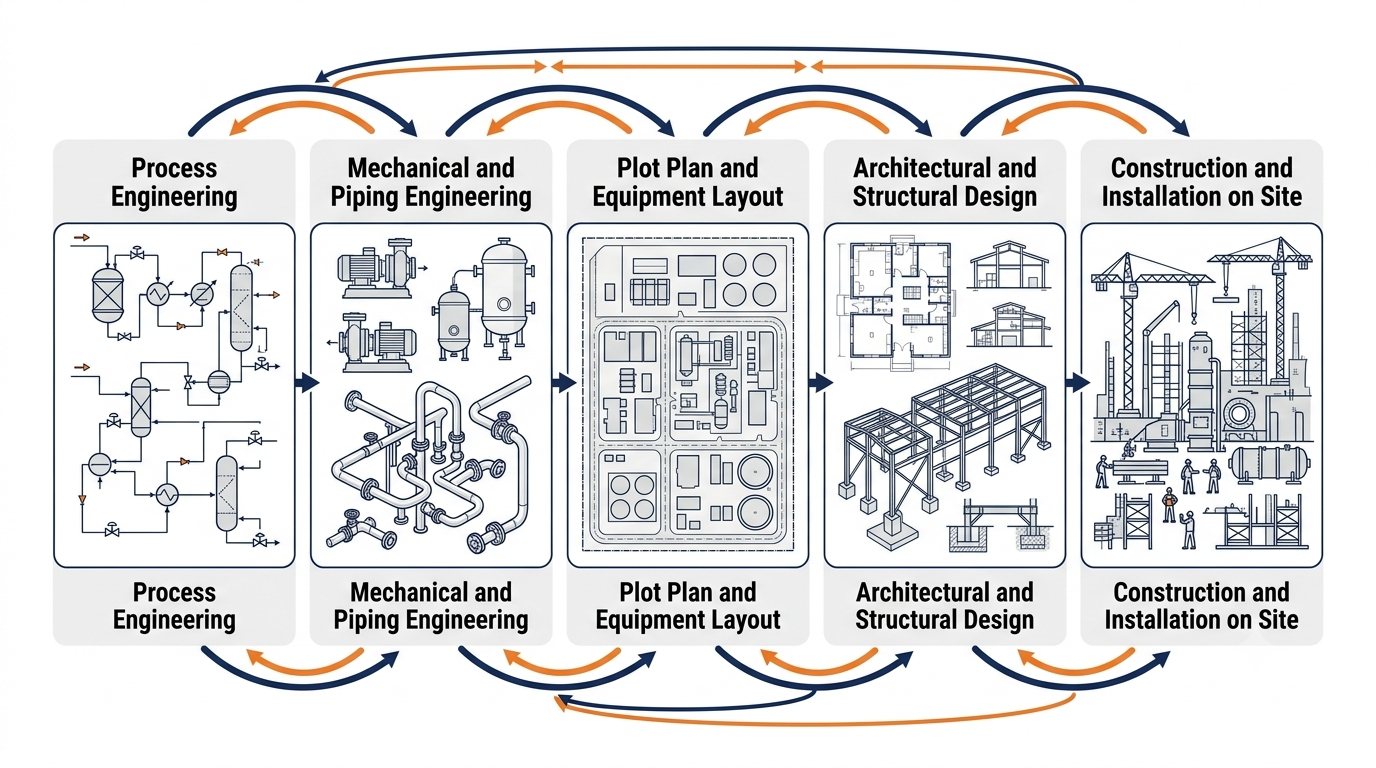

플랜트 프로젝트의 설계 정보 흐름도



TIP) 아파트 또는 상가 건물과 같은 일반 건축과 플랜트 건축물은 서로 중요하게 보는 사항이 다르다는 점을 명확히 인지 해야 한다. 일반건축의 경우, 면적의 최적합성 및 외관 디자인 요소 등이 중요한 반면, 플랜트의 경우에는 철저하게 기기 운영의 적합성 및 경제성 등이 중요한 요소이다. 그리고, 일반건축의 경우, 건축 공종이 타 공종을 Leading (선행) 하나, 플랜트의 경우, 기계 또는 배관, 전기 등이 Leading (선행) 함으로 일정 관리 및 Inform 관리에 유의해야 한다.



2. 화공 플랜트(Chemical Plant)

2.1 주요 특징과 설계 대상

화공 플랜트는 원유 정제, 석유화학 제품 생산, 천연가스 처리 및 각종 화학제품 제조 등을 수행하는 산업시설이다. 대규모 장치와 배관이 복잡하게 연결되며, 고온·고압 조건이나 인화성·독성 물질을 취급하는 공정도 존재한다.

화공 플랜트에서는 개별 건축물보다 공정과 장비의 배치, 배관 연결, 설비 간 안전거리 및 유지보수 공간이 전체 시설계획에 큰 영향을 미친다. 이에 따라 건축설계도 공정·배관·기계설계와 긴밀하게 연계해야 한다.

주요 설계 대상은 다음과 같다.

• 전기실, 제어실, 분석실 등 운영 관련 건축물
• 창고, 정비시설 및 각종 부속 건축물
• 장비 기초 및 설비 지지 구조물
• Pipe Rack 및 Equipment Support Structure
• 방유제, 배수시설 및 위험물 관련 부대시설

다만 장비 기초, Pipe Rack, 배관 지지대 등의 설계 담당 공종은 프로젝트 계약 범위와 회사의 업무분장 기준에 따라 달라진다.

2.2 주요 공종과 건축설계의 관계

화공 플랜트에서는 공정(Process)과 배관(Piping)이 주요 설계 입력 정보를 제공한다.

공정설계는 PFD(Process Flow Diagram)와 P&ID(Piping and Instrumentation Diagram) 등을 통해 생산 공정과 장비·배관·계장 시스템의 관계를 정의한다. 배관설계는 이를 바탕으로 장비 배치와 배관 경로를 검토하고 Plot Plan을 작성한다.

건축설계는 이러한 자료를 바탕으로 건축물의 위치와 규모, 층고, 개구부, 출입구 및 유지보수 공간을 계획한다. 장비 반입 경로, 배관 관통부, 구조물과의 간섭도 함께 검토해야 한다.

여기서 Plot Plan은 건축설계의 최종 입력 자료가 아니다. 설계가 진행되면서 장비 사양과 배관 경로가 변경될 수 있으므로, 건축설계 역시 변경사항을 반영하고 관련 공종과 협의해야 한다.

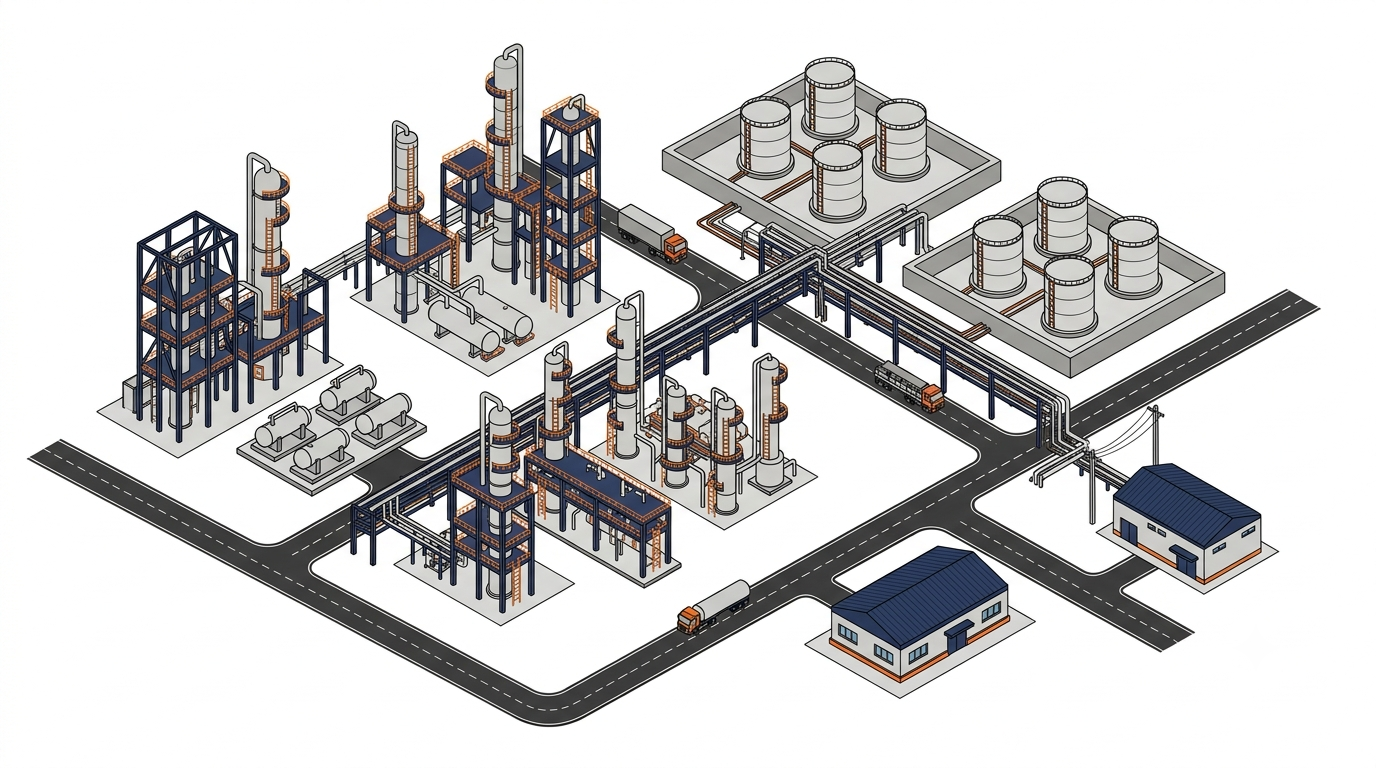

화공 플랜트 배치 개념도



2.3 건축설계 시 주요 검토사항



첫째, 취급 물질과 공정 특성에 따른 시설 기준을 확인해야 한다. 위험물, 인화성 가스 및 독성 물질을 취급하는 경우에는 해당 시설에 적용되는 법령과 기술기준에 따라 이격거리, 방화구획, 환기, 피난 및 출입 통제 등을 검토한다.

둘째, 배관·기계설비와 건축물의 간섭을 사전에 확인해야 한다. 대형 배관의 관통 위치, 장비 반입구, 정비용 개구부 및 유지보수 공간은 설계 후반에 변경할수록 비용과 일정에 미치는 영향이 커진다.

셋째, Vendor Print(VP)의 변경사항을 관리해야 한다. Vendor Print는 장비 공급업체가 제공하는 외형도, 기초하중, 노즐 위치 및 정비 공간 등의 기술자료를 의미한다. 자료 변경이 건축·구조도면에 반영되지 않으면 현장 간섭이나 재시공으로 이어질 수 있다.

넷째, 방폭구역과 폭발하중을 구분해 검토해야 한다. 위험구역 분류는 주로 가연성 물질에 의한 점화 위험을 고려해 전기·계장 설비 등의 적합성을 판단하는 데 활용된다. 반면 폭발하중에 대한 구조설계는 예상 폭발 시나리오와 과압, 구조물의 위치 및 프로젝트 설계기준 등을 바탕으로 검토한다. 위험시설 인근의 제어실은 배치 위치, 가압 환기 필요성 및 구조적 보호 요구조건을 별도로 확인해야 한다.



TIP) 앞서 이야기 했다시피, 플랜트의 경우 건축 공종은 후행 공종임으로, 선행 공종의 여러 Inform (Vendor Print 등) 에 따라, 설계 성과물을 작성해야 하나, 대부분의 플랜트 PJT 가 Fast Track 으로 진행 됨으로, 설계 중 inform 변경이 다수 발생한다.
엔지니어의 여러 역무 중 가장 중요한 역무가 바로 이러한 변경되는 inform 을 실시간으로 관리하고, 건축 성과물에 반영하는 것이다.



3. 발전 플랜트(Power Plant)

3.1 주요 특징과 설계 대상

발전 플랜트는 원자력, 석탄, LNG, 수력, 풍력 및 태양광 등 다양한 에너지원을 이용해 전력을 생산하는 시설이다. 발전 방식에 따라 주요 설비와 건축계획이 크게 달라진다.

여기서는 국내 발전 플랜트의 주요 유형 중 하나인 LNG 복합화력발전소를 중심으로 살펴본다.

LNG 복합화력발전소의 주요 설비는 가스터빈(GT), 배열회수보일러(HRSG), 스팀터빈(ST) 등이다. 가스터빈에서 발생한 배기가스의 열을 HRSG에서 회수해 증기를 생산하고, 이 증기로 스팀터빈을 구동해 추가 전력을 생산한다.

주요 건축·구조 설계 대상은 다음과 같다.

• 터빈동(Turbine Building)
• HRSG 관련 건축·철골 구조물
• 주제어동(Control Building)
• 전기실 및 보조설비 건축물
• Pipe Rack 및 설비 지지 구조물

설비 구성과 건축물 명칭은 프로젝트에 따라 달라진다. HRSG는 건축물 내부에 설치하기도 하고 개방형 철골 구조로 계획하기도 하므로, 설비 배치와 외부 환경조건을 함께 고려해야 한다.

3.2 발전 플랜트에서 건축설계의 역할

발전 플랜트의 건축설계는 기계설계와 배관설계에서 제공하는 정보를 바탕으로 진행된다. 기계설계는 주요 장비의 사양과 공급업체 자료를 관리하고, 배관설계는 장비 배치와 배관 경로를 검토한다. 건축설계는 이를 바탕으로 장비 설치·운영 공간을 확보하고 건축물의 형태와 기능을 계획한다.

발전 플랜트에서는 장비의 크기와 중량뿐 아니라 진동, 열, 소음 및 유지보수 방식이 건축계획에 큰 영향을 미친다.

• 터빈동: 대형 회전기기의 설치와 정비를 고려해 장비 인출 경로, 크레인 조건, 유지보수용 개구부 및 구조적 지지조건을 확인해야 한다.
• 주제어동: 제어·전기·계장 설비를 수용하므로 장비 발열량과 냉방 요구조건, 케이블 경로, 방화구획, 피난 및 보안 조건을 함께 검토한다.
• HRSG 주변: 설비의 높이와 배기계통, 유지보수 접근성, 구조물 배치 및 주변 설비와의 간섭을 확인해야 한다.

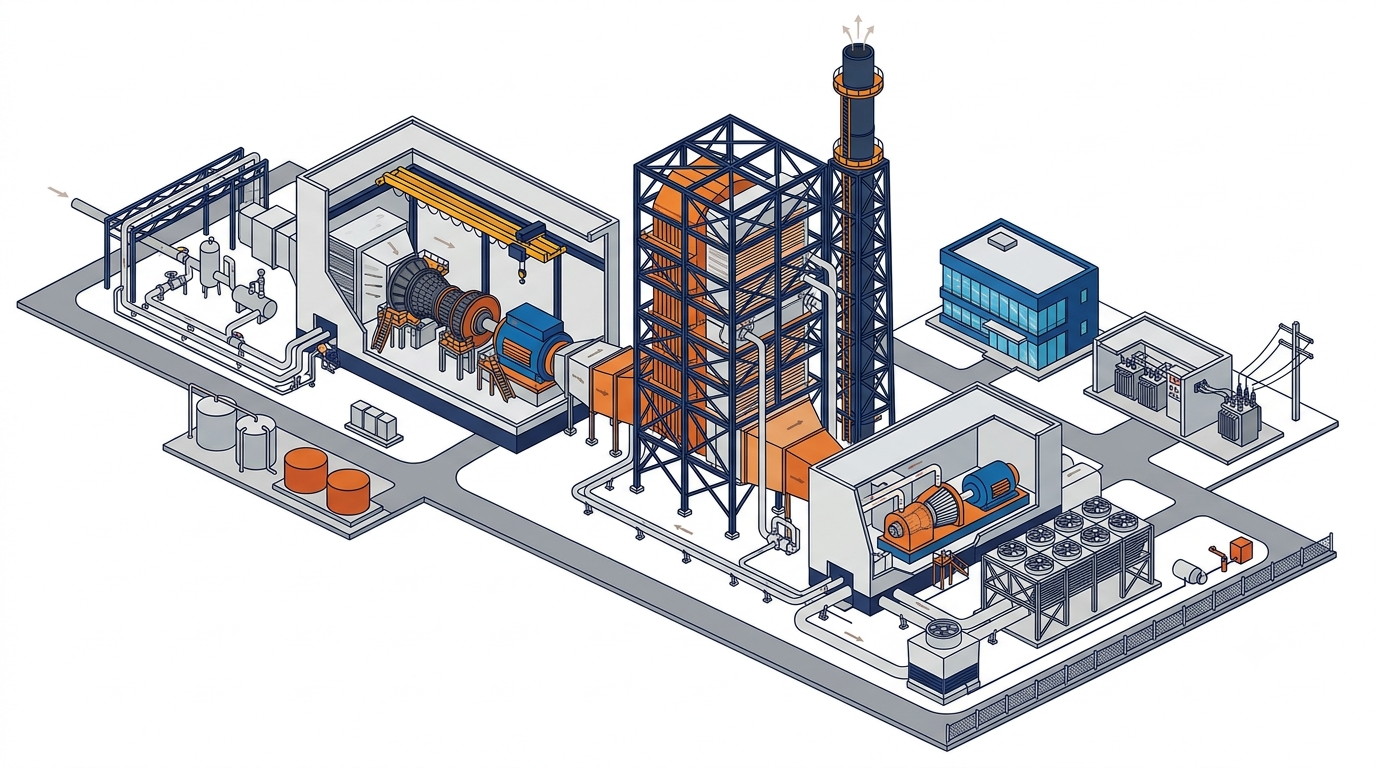

NG 복합화력발전소의 주요 설비 구성

3.3 건축설계 시 주요 검토사항

첫째, 장비 기초와 건축구조의 인터페이스를 확인해야 한다. 정적 하중뿐 아니라 동적 하중과 진동 조건을 구조 담당 공종과 협의하고, 필요하면 별도 기초나 진동 절연 대책을 검토한다.

둘째, 소음과 열의 영향을 고려해야 한다. 터빈과 배기설비 주변은 소음 및 고온 배기가스의 영향을 받을 수 있다. 설비 특성에 맞는 방음·환기·열환경 대책을 검토하고, 부지 경계와 인근 시설에 미치는 영향도 확인해야 한다.

셋째, 설비 반입과 정비 공간을 확보해야 한다. 주요 부품의 인출·교체가 가능하도록 크레인 조건, 인출구 및 반입 동선을 계획한다.

넷째, Vendor Print의 변경사항을 관리해야 한다. 장비 외형, 노즐 위치, 기초하중, 정비 공간 및 개구부 조건을 확인하고 관련 도면에 반영해야 한다. 발전사업 관련 인허가 및 전기·소방·안전 기준도 프로젝트 조건에 따라 검토한다.



(TIP) 발전 PJT 의 경우, 타 PJT 에 비해, 주기기 (터빈, 제너레이터, HRSG 등) 가 PJT 성패에 큰 영향을 미친다. 건축의 경우에도, 이러한 주기기 시설의 안정적 운영에 중점을 두고 설계가 진행되며, 특히나 OVER HEAD CRANE 처럼 대형 이송 설비의 반영이 필수적이다. 설계시 필요로하는 용량을 사전에 확인하고 해당 대형 CRANE 이 건물내 반영되도록 기초 및 구조 설계시 Vendor Print 관리가 필수적이다.





4. 산업 플랜트(Industrial Plant)

4.1 주요 특징과 설계 대상

산업 플랜트는 원료를 가공해 제품을 생산하는 공장형 시설을 폭넓게 포함한다. 철강, 자동차, 반도체, 디스플레이, 이차전지, 식품, 바이오 및 의약품 생산시설 등이 대표적이다.

화공 플랜트가 공정장치와 배관 배치의 영향을 크게 받고, 발전 플랜트가 대형 발전설비의 조건에 영향을 받는다면, 산업 플랜트는 생산라인과 물류 흐름, 작업환경 및 제품 품질관리 조건이 건축계획에 직접적인 영향을 미친다.

분야별 대표적인 검토사항은 다음과 같다.

분야	건축 설계의 주요 고려 사항
반도체·디스플레이	클린룸, 청정도, 온습도, 진동, 장비 반입·교체
이차전지	공정 특성, 취급 물질, 화재·폭발 위험, 배기 및 안전시설
식품·의약품	위생구역, 오염 방지, 세척성, 해당 품질관리 기준
자동차·일반 제조	생산라인 배치, 물류 동선, 대형 장비 설치 및 증설
철강·중공업	대형 장비 하중, 크레인, 고온 공정 및 정비 공간



반도체·디스플레이 분야는 기업의 조직과 계약 범위에 따라 하이테크(Hi-Tech) 분야로 별도 관리하기도 한다. 위 항목은 대표적인 검토사항이며, 실제 설계기준은 생산공정과 취급 물질, 장비 구성 및 적용 법령에 따라 달라진다.



4.2 산업 플랜트에서 건축설계의 역할

산업 플랜트에서는 건축설계가 전체 Layout을 주도하거나, 생산기술 부서와 발주처가 정한 생산라인 배치를 건축계획으로 구체화하는 경우가 많다.

설계 초기에는 생산설비의 배치와 생산 흐름을 파악하고, 공간 구성과 층고, 바닥하중, 물류 동선 및 작업공간을 검토한다. 이후 기계·배관·전기·계장·HVAC·소방 등 관련 공종과 협의해 설비 설치와 운영에 필요한 공간을 확보한다.

반도체 생산시설은 클린룸의 청정도와 공조 조건뿐 아니라 장비 진동, 유틸리티 공급 및 유지보수 공간을 함께 검토해야 한다. 식품·의약품 생산시설은 생산공정에 따른 청결구역과 일반구역의 구분, 작업자와 물류의 동선, 세척 및 오염 방지 조건이 중요하다.

또한 생산라인의 변경이나 증설이 예상된다면 초기 설계부터 장비 교체 경로, 유틸리티 확장 여유 및 공간 활용 가능성을 검토하는 것이 유리하다. 다만 향후 변경 가능성을 고려하더라도 구조적 안전성과 법적 기준을 우선 확보해야 한다.

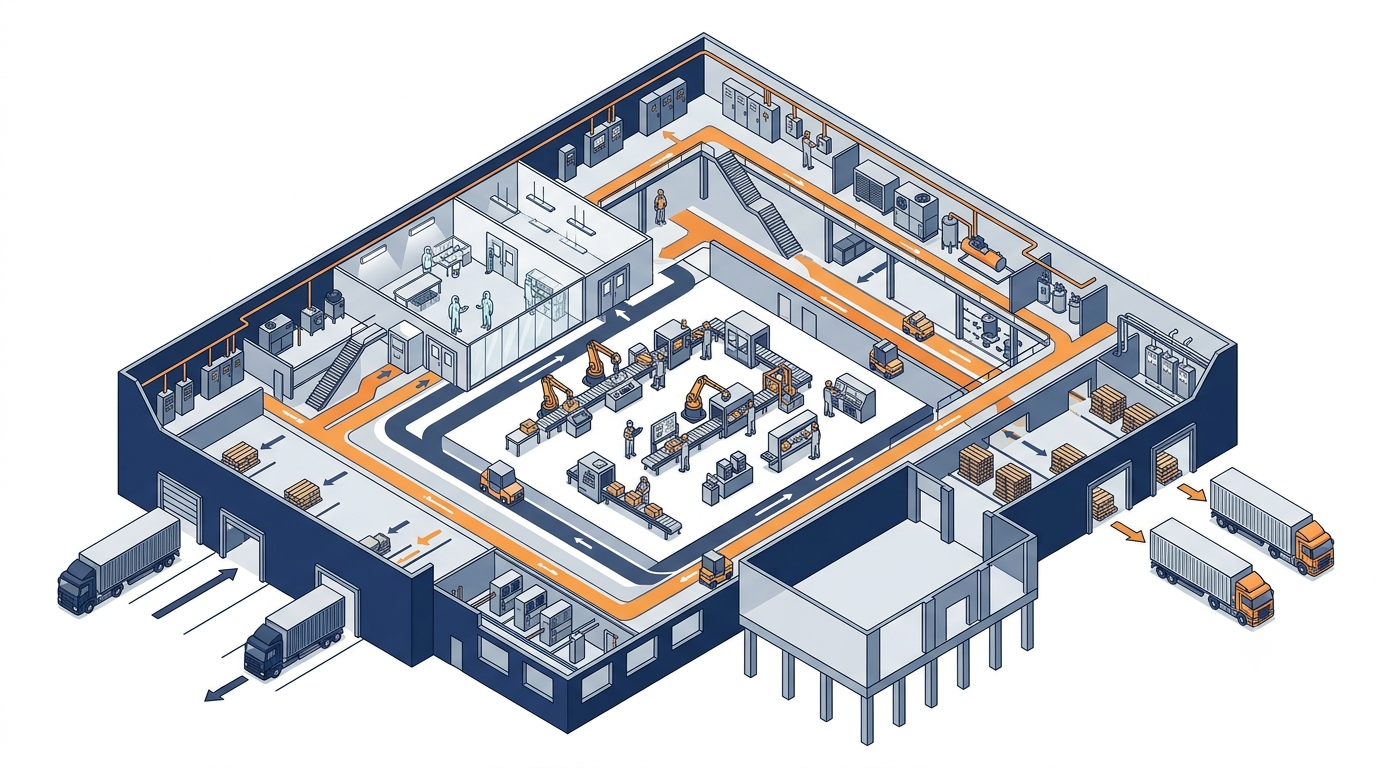

산업 플랜트의 생산라인과 물류 동선

4.3 건축설계 시 주요 검토사항

첫째, 발주처의 설계 입력 자료와 생산장비 정보를 체계적으로 관리해야 한다. 생산라인 배치와 장비 사양이 확정되지 않은 상태에서 설계가 진행되면 층고, 바닥하중, 개구부 및 설비 공간을 다시 검토해야 할 가능성이 커진다.

둘째, 적용 법규와 인증기준을 설계 초기에 확인해야 한다. 건축·소방·산업안전·환경 관련 법령 외에도 생산 분야별 기준이 적용될 수 있다. 식품·의약품의 위생 및 품질관리 기준, 반도체 시설의 청정도 요구조건 등은 해당 시설의 목적과 적용 범위에 맞춰 검토한다.

셋째, 생산공정과 취급 물질에 따른 위험요인을 확인해야 한다. 같은 공장 건축물이라도 사용하는 원료와 생산제품에 따라 환기, 방화, 피난, 방폭 및 오염 방지 요구사항이 달라질 수 있다.

넷째, 건축·구조·설비 간 간섭을 조기에 검토해야 한다. 장비 반입구, 바닥 개구부, 배관·덕트·케이블 경로 및 유지보수 공간을 종합적으로 확인해야 한다.



(TIP) 산업 플랜트의 경우, 화공 및 발전 외 대부분의 공장 및 물류시설이 해당되며, 대체적으로 식품, 의약품, 반도체, 일반 공장, 물류 창고 등이 대표적인 산업플랜트 시설이라 볼 수 있다. 산업플랜트는 앞선 화공 및 발전이 기계, 배관 공종이 주요 공종인 경우와 달리, 건축이 주요 공종이라 볼 수있으며, 특히나 생산시설에 대한 주요 사항이 발주처에 의해 결정됨으로, 발주처측과 긴밀한 협의를 통하여 설계 업무를 수행해야 한다.





5. 환경 플랜트와 에너지 저장 플랜트

환경 플랜트에는 상하수 처리시설, 폐수처리시설, 폐기물 소각 및 자원화 시설 등이 포함된다. 설비와 배관 중심으로 계획된다는 점에서는 화공 플랜트와 유사하지만, 처리 대상과 환경 규제, 악취·부식·습윤 환경 및 오염물질 관리가 중요한 설계 조건이다.

에너지 저장 플랜트에는 대규모 배터리 에너지저장장치(ESS), 수소 생산·저장 및 충전 관련 시설 등이 포함될 수 있다. 저장 방식과 취급 물질에 따라 화재·폭발 위험, 환기, 방재, 이격거리 및 설비 배치 조건이 달라진다.

이러한 시설을 기존 세 가지 분류에 포함할지 별도 분야로 구분할지는 회사와 사업의 분류 기준에 따라 달라진다. 실무에서는 산업 분야의 명칭보다 실제 공정, 취급 물질, 주요 설비 및 적용 법규를 먼저 파악하는 것이 중요하다.





6. 플랜트 종류별 건축설계 업무 비교

구분	화공 플랜트	발전 플랜트	산업 플랜트
계획의 주요 기준	공정 및 장비 배치	발전설비 및 보조설비 배치	생산라인 및 물류 흐름
주요 입력 자료	Plot Plan, 장비 자료, P&ID	GA, Plot Plan, Vendor Print	발주처 Layout, 생산장비 자료
건축설계의 중점	취급 물질, 배관 간섭, 시설 기준	장비 하중, 진동, 소음, 정비	생산환경, 바닥하중, 동선, 증설
주요 협업 공종	공정, 배관, 기계, 구조, 소방	기계, 배관, 구조, 전기·계장	기계, 배관, 전기·계장, HVAC, 소방
설계상 주요 위험	물질 특성 및 시설 기준 누락	장비 조건과 건축구조의 불일치	장비 정보 변경 및 Layout 재작업



Plot Plan은 플랜트 전체의 장비와 주요 시설 배치를 나타내는 도면이다. GA(General Arrangement)는 장비나 건축·구조물의 전체 배치와 주요 치수를 나타내는 도면을 의미한다. 실제 도면 명칭과 범위는 회사와 프로젝트의 작성 기준에 따라 다를 수 있다.

또한 화공·발전 플랜트의 건축설계가 항상 수동적인 역할을 하는 것은 아니며, 산업 플랜트에서도 건축설계가 모든 배치를 주도하지는 않는다. 업무 주도권은 발주처 요구조건, 공종별 계약 범위 및 설계 진행 단계에 따라 달라진다.





7. 플랜트 건축설계 실무에서 공통으로 관리할 사항

플랜트 종류와 관계없이 반복되는 문제는 설계 입력 자료의 변경, 공종 간 정보 전달 누락, 장비와 건축물의 간섭 및 법규 검토의 지연이다. 설계 초기부터 주요 입력 자료와 담당 공종, 자료 제출 일정 및 변경 이력을 관리하면 이러한 문제를 줄일 수 있다.

착수 단계에서 다음 사항을 확인하는 것이 좋다.

• 설계 입력 자료: 발주처 요구조건, Plot Plan, 장비 배치도, Vendor Print, 설계기준서
• 건축계획 조건: 건축물의 용도와 규모, 층고, 바닥하중, 개구부, 장비 반입·정비 공간
• 공종 간 인터페이스: 구조물과 장비 기초, 배관·덕트 관통부, 전기·계장 설비 공간, HVAC 요구조건
• 법규 및 안전: 건축, 소방, 피난, 산업안전, 위험물 및 환경 관련 적용 기준
• 변경 관리: 장비 사양과 배치 변경에 따른 건축·구조도면의 수정 여부

건축설계의 대표적인 산출물에는 설계기준서(Design Basis), 건축물 배치도·평면도·입면도·단면도, 마감표, 창호표, 방화구획도 및 법규 검토자료 등이 있다. 다만 실제 산출물과 담당 범위는 프로젝트의 계약조건과 설계기준에 따라 달라진다.

플랜트 설계에서 중요한 것은 각 공종의 도면을 개별적으로 완성하는 데 그치지 않고, 서로 다른 설계 결과물이 현장에서 충돌하지 않도록 조정하는 것이다. 건축설계 담당자는 건축물 자체의 설계뿐 아니라 생산설비의 설치와 운영에 필요한 공간, 안전 및 유지관리 조건이 계획에 반영되었는지 확인해야 한다.

결국 플랜트 건축설계의 출발점은 건축물의 형태를 정하는 것이 아니라, 공정과 설비의 요구조건을 파악하고 이를 안전하고 효율적인 공간으로 구현하는 데 있다. 이 기준을 이해하면 화공, 발전, 산업 플랜트의 차이를 구분하고 프로젝트별 건축설계의 역할을 보다 명확하게 정리할 수 있다.



참고자료

• 국가법령정보센터: 건축법, 산업안전보건법, 위험물안전관리법, 고압가스 안전관리법, 화학물질관리법 등 관련 법령
• 국가법령정보센터: 소방 및 환경 관련 법령
• ISO 14644: 클린룸 및 관련 제어환경에 관한 국제표준

※ 실제 프로젝트에 적용할 때는 시설의 용도와 취급 물질, 계약 범위에 따라 관련 법령과 기술기준의 적용 여부 및 최신 개정 내용을 확인해야 한다.
