[건축] 건설현장 중대재해 예방: 데크플레이트 붕괴사고 방지를 위한 핵심 안전 가이드

서론: 데크플레이트의 효율성과 구조적 위험성

현대 건설 산업에서 데크플레이트(Deck Plate)는 공기 단축과 시공 효율성을 극대화하기 위해 널리 채택되는 공법이다. 그러나 최근 수년간 지속적으로 발생하고 있는 데크플레이트 붕괴 사망사고는 현장의 안전관리 체계에 심각한 의문을 제기하고 있다. 고용노동부의 분석에 따르면, 이러한 사고들은 단순히 개인의 부주의가 아니라 설계도서 미준수, 구조검토 누락, 그리고 부적절한 안전조치라는 구조적 원인에 기인한다. 본고에서는 데크플레이트 설치 및 콘크리트 타설 과정에서의 핵심 안전 수칙을 분석하고, 개정된 산업안전보건기준에 따른 실무적 예방대책을 제시하고자 한다.

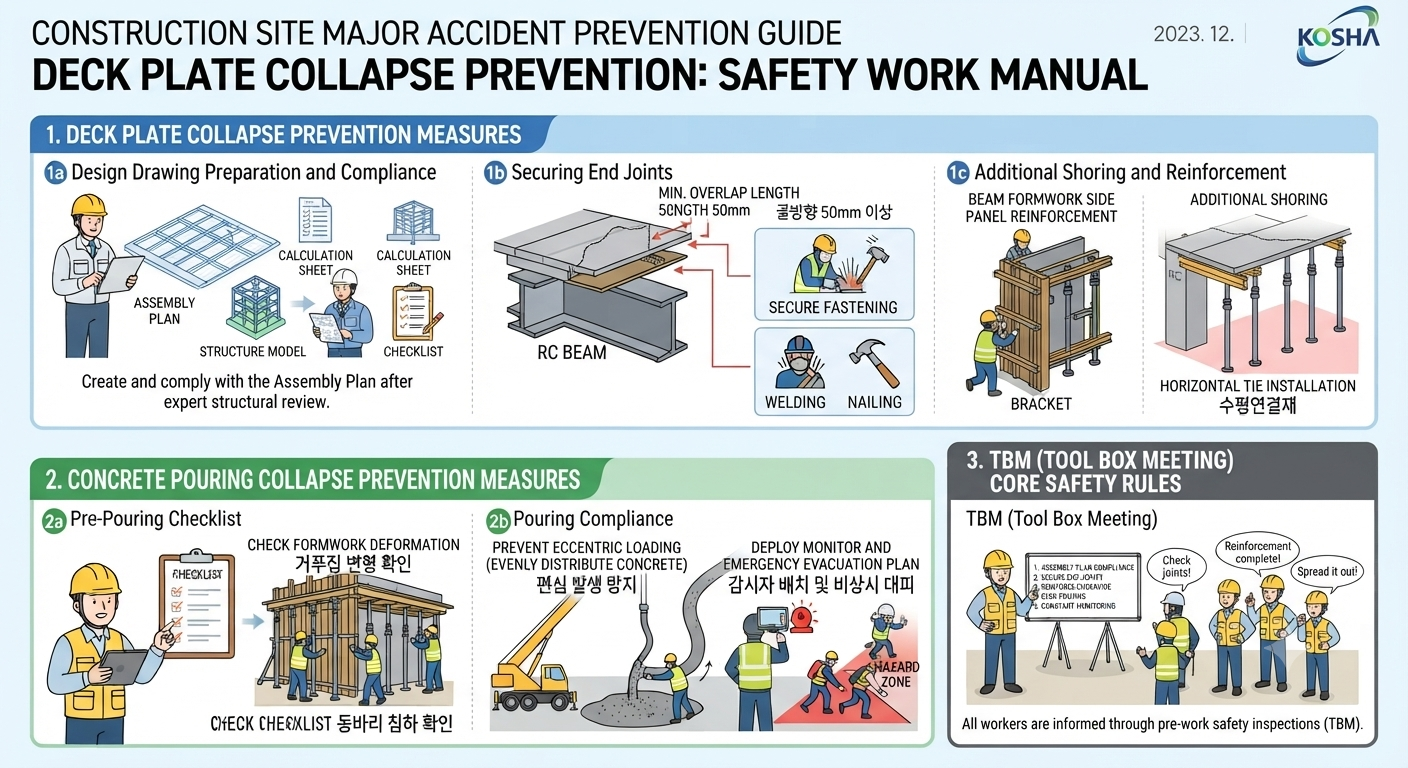

데크플레이트 붕괴 안전사고 매뉴얼

1. 데크플레이트의 정의와 기술적 특성



데크플레이트는 아연도금 강판 등을 요철 가공하여 제작한 부재로, 콘크리트 구조물의 바닥 거푸집이자 보 형식의 동바리 역할을 동시에 수행한다. 하부 지주 설치를 최소화할 수 있다는 장점이 있으나, 이는 곧 보 하부 및 양단 접합부의 구조적 견고함이 전체의 안정성을 결정짓는다는 것을 의미한다. 따라서 데크플레이트는 단순한 가설재가 아닌, 구조적 계산이 수반되어야 하는 정밀한 가설구조물로 취급되어야 한다.

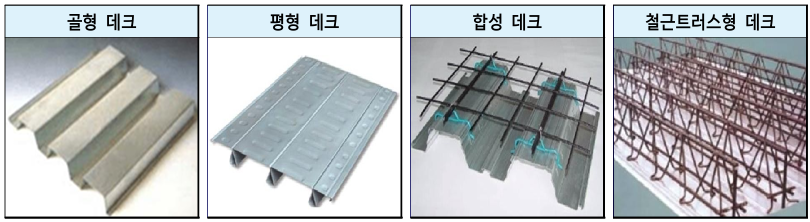

데크 플레이트 종류



2. 붕괴 사고의 주요 원인 분석

통계적으로 데크플레이트 붕괴 사고는 매년 발생하고 있으며, 근로자 다수가 동시에 사망하는 대형 사고로 이어지는 경향이 짙다. 주요 사고 사례를 분석한 결과 도출된 공통적인 원인은 다음과 같다.

1. 구조검토 미실시 및 조립도 미작성: 대부분의 사고 현장에서 가장 빈번하게 발견되는 문제이다. 시공 상세도 없이 작업자의 경험에 의존하여 설치할 경우, 하중 지지 능력을 예측할 수 없다.
2. 접합부 고정 불량: 데크플레이트 양 끝단이 보(Girder)와 충분히 접합되지 않아 콘크리트 타설 중 미끄러지거나 탈락하는 사례가 많다.
3. 보 거푸집 측판 좌굴 및 벌어짐: 콘크리트 타설 압력에 의해 보 거푸집이 횡방향으로 이동하거나 넘어지면서 동반 붕괴되는 현상이다.
4. 편심 하중 발생: 콘크리트 타설 시 특정 위치에 하중을 집중시킴으로써 발생하는 좌굴 현상이 붕괴의 직접적인 도화선이 된다.

데크플레이트 붕괴 사고 원인

3. 산업안전보건기준에 따른 예방조치 (2023.11.14 개정사항 반영)

고용노동부령 제399호를 통해 강화된 안전기준은 현장에서의 이행력을 높이는 데 초점을 맞추고 있다.



3.1. 설계도서의 작성 및 준수

모든 가설구조물 작업은 사전 구조검토가 필수이다. 작성된 조립도에는 부재의 재질, 단면 규격, 설치 간격, 이음 방법이 명시되어야 하며, 이는 전일 안전점검회의 및 작업 전 안전점검(TBM)을 통해 현장 작업자들에게 공유되어야 한다.



3.2. 양단 접합부의 고정

접합부는 충분한 걸침 길이를 확보하는 것이 최우선이다. 철골 구조물의 경우 골 방향으로 50mm 이상, 폭 방향으로 30mm 이상의 걸침 길이를 권장하며, 못이나 용접 등의 방법으로 미끄러짐을 방지해야 한다.



3.3. 추가 동바리 설치 및 보강조치

철근콘크리트 구조에서 보 거푸집이 옆으로 넘어지는 것을 방지하기 위해 다음 중 한 가지 이상의 보강 조치를 반드시 실시해야 한다.

• 지주식 동바리 추가 설치: 데크플레이트 하부 중앙부 또는 보 인접부에 지주를 설치하여 처짐을 방지한다.
• 수평연결재 설치: 보 하부 동바리를 일체화하여 횡력을 저항한다.
• 브라켓 설치: 보 거푸집 측판의 벌어짐을 방지하기 위해 외부 버팀대나 브라켓을 활용한다.

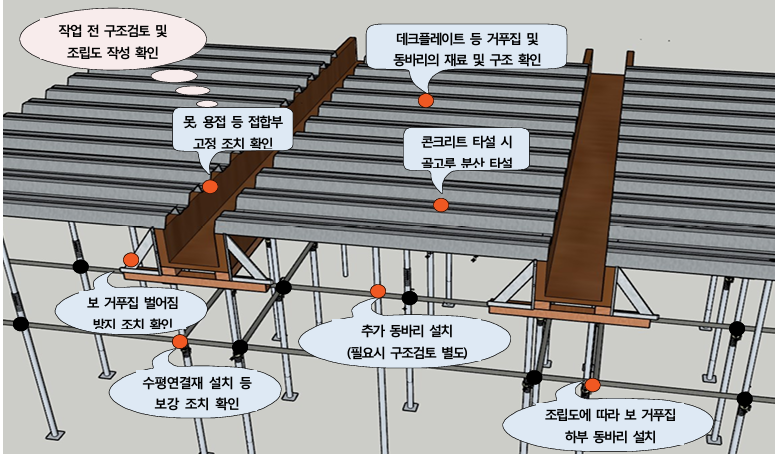

데크 플레이트 붕괴 예방 핵심 안전조치



3.4. 작업 전 핵심 CHECK LIST

구분	점검 항목	확인 완료
접합부	설계 도면에 따른 고정 상태(용접/핀) 확인	[ ]
보강	하부 동바리 수직도 및 수평연결재 설치 상태	[ ]
타설 준비	데크플레이트 상부 청소 및 이물질 제거	[ ]
타설 과정	콘크리트 타설 하중 분산 조치(집중 타설 금지)	[ ]



4. 콘크리트 타설 작업의 안전 준수사항



타설은 구조물에 발생하는 가장 큰 하중 작업이므로 극도의 주의를 요한다.

• 균등 타설의 원칙: 콘크리트는 절대 특정 구간에 집중하지 않아야 한다. 타설 계획서에 명시된 순서에 따라 분산 타설을 시행함으로써 편심 모멘트를 최소화해야 한다.
• 감시 체계 구축: 작업 중 거푸집의 변위나 변형을 모니터링할 책임자를 배치해야 한다. 이상 징후 발생 시 즉시 작업을 중지하고 근로자를 대피시키는 비상 대응 절차를 수립해야 한다.
• 양생 기간 준수: 콘크리트가 설계 강도의 충분한 수준에 도달할 때까지 동바리를 존치해야 하며, 조기 해체는 금지된다.

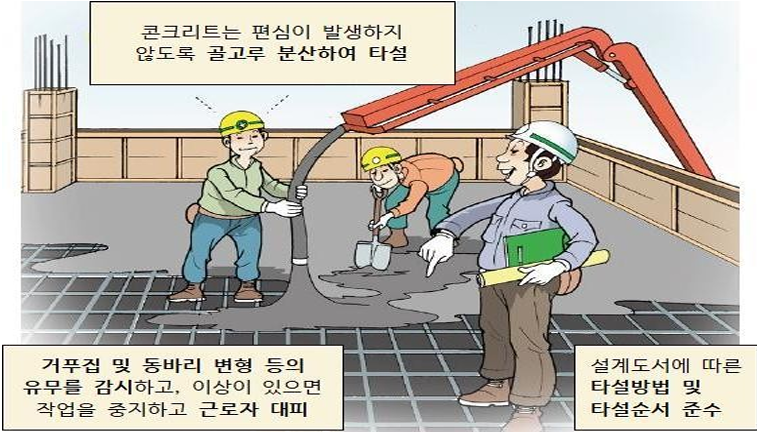

콘크리트 타설 중 붕괴 예방 예식 안전수칙

5. 상세 심층 분석: 왜 사고는 반복되는가?

많은 현장에서 설계 변경이 발생할 때, 기존에 작성된 구조검토서를 수정하지 않고 그대로 시공하는 경우가 많다. 이는 건설기술진흥법 등 관련 법규의 취지에 어긋나는 행위이다. 특히 데크플레이트 공법 변경 시, 단순한 부재 교체로 인식하여 구조적 안전성을 다시 검토하지 않는 오류를 범한다.

또한, '좌굴(Buckling)'에 대한 이해 부족이 사고를 키운다. 보 하부 동바리는 압축 하중을 받을 때, 수평 저항력이 없으면 순식간에 휘어지며 파괴된다. 수평연결재를 생략하거나 고정하지 않는 것은 기둥에 좌굴을 유도하는 것과 다름없다. 이번 개정안이 수평연결재 설치를 명확히 규정한 이유는 바로 이 좌굴 현상을 제어하기 위함이다.



6. 현장 실무자를 위한 Q&A 요약

Q1. 기존 유해위험방지계획서에 없는 내용을 새로 적용해야 하는가?

A. 본 법령 개정은 기존보다 안전성을 강화하기 위한 조치이다. 기존 계획서에 포함되어 있지 않더라도, 안전을 위해 필요한 경우 즉시 구조검토를 재실시하고 보강해야 한다.



Q2. 감시자는 어떤 자격이 필요한가?

A. 법령상 특정 자격증을 요구하지는 않는다. 그러나 관리감독자로서 현장 통제권과 상황 판단력을 갖춘 자가 적임자이다. CCTV를 활용한 상시 모니터링 체계와 현장 책임자의 직접 감시를 병행하는 것이 가장 효과적이다.



7. 맺음말

데크플레이트 붕괴사고는 현장의 기술적 미숙함보다 관리 시스템의 붕괴에서 기인한다. 시공 상세도를 단순한 서류 작업으로 치부하지 말고, 작업자의 생명을 지키는 최후의 보루로 인식해야 한다. 철저한 사전 준비와 엄격한 현장 준칙 이행이 동반될 때만이 건설 현장의 안전을 담보할 수 있다.
