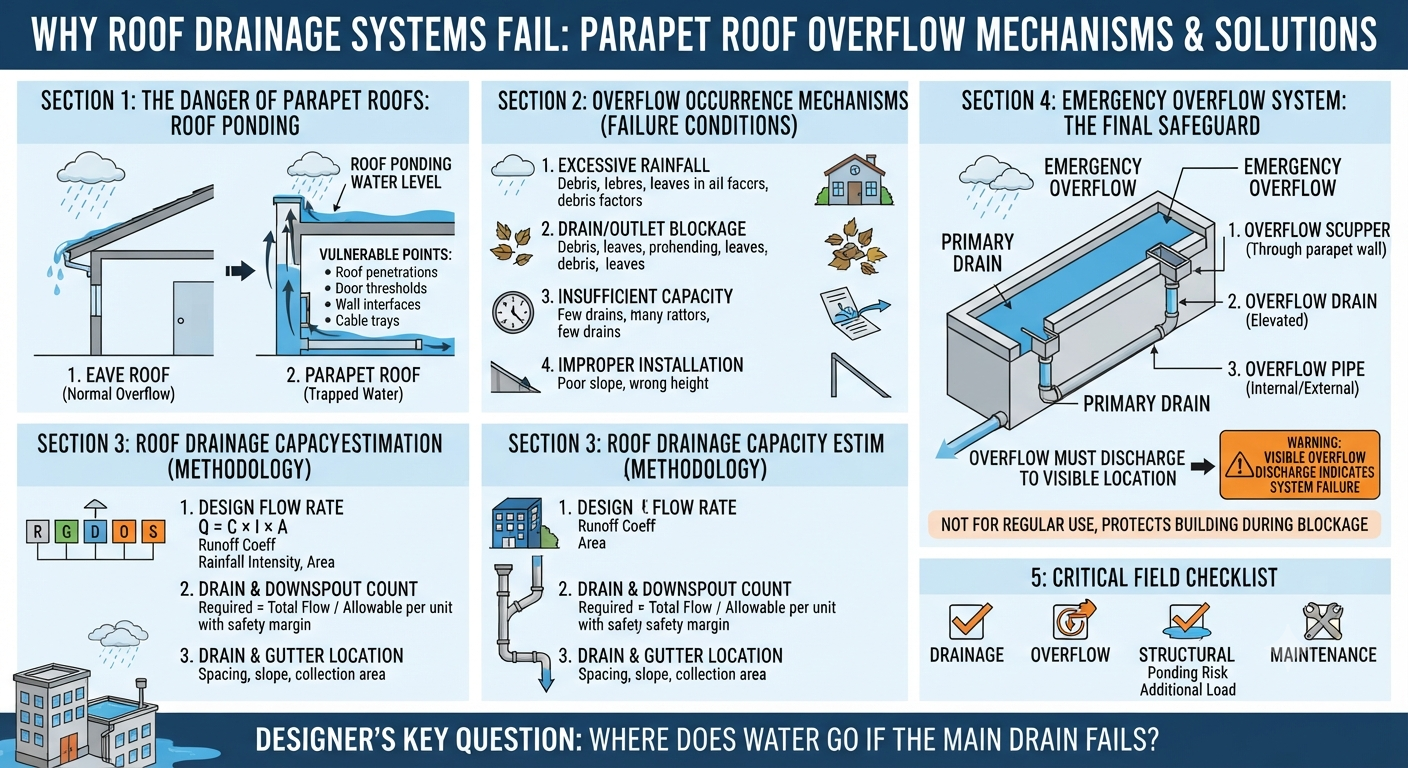

[건축] Parapet Roof Overflow의 위험성과 지붕 배수 시스템 설계 검토 기준 : 거터(Gutter), 선홈통(Downspout), Emergency Overflow 설계의 중요성

왜 멀쩡한 지붕에서 건물 내부 침수가 발생하는가?

건축물 누수 사고가 발생하면 대부분 방수층의 문제를 먼저 의심한다.

그러나 실제 현장 조사를 진행하면 원인은 의외의 곳에서 발견되는 경우가 많다.

최근 한 산업시설에서는 집중호우 이후 건물 내부로 대량의 우수가 유입되는 사고가 발생하였다. 초기에는 방수층 파손이나 외장재 접합부 누수가 원인으로 예상되었지만, 조사 결과 원인은 Parapet Roof(파라펫 지붕)의 Overflow였다.

지붕 주변을 둘러싼 파라펫은 평상시에는 외관을 정리하고 안전 난간 역할을 하지만, 배수 시스템에 문제가 발생하는 순간 위험 요소로 변한다.

거터 또는 Roof Drain의 배수 용량이 부족하거나, 배수구가 막히면 지붕 위에 물이 고이기 시작한다. 처마가 있는 일반적인 지붕은 넘친 물이 외부로 흘러내리지만, 파라펫 지붕은 물이 벽체 내부에 갇힌다.

결국 수위가 상승하면 우수는

• 방수층 접합부
• 설비 관통부
• 문턱 및 출입구
• 케이블 트레이 개구부

등 취약부를 통해 건물 내부로 유입된다.

따라서 Parapet Roof의 배수 설계에서 가장 중요한 질문은 다음이다.

"정상적으로 배수가 될 때가 아니라, 배수가 실패했을 때 물은 어디로 빠져나가는가?"

이 질문에 대한 답이 바로 Emergency Overflow System이다.

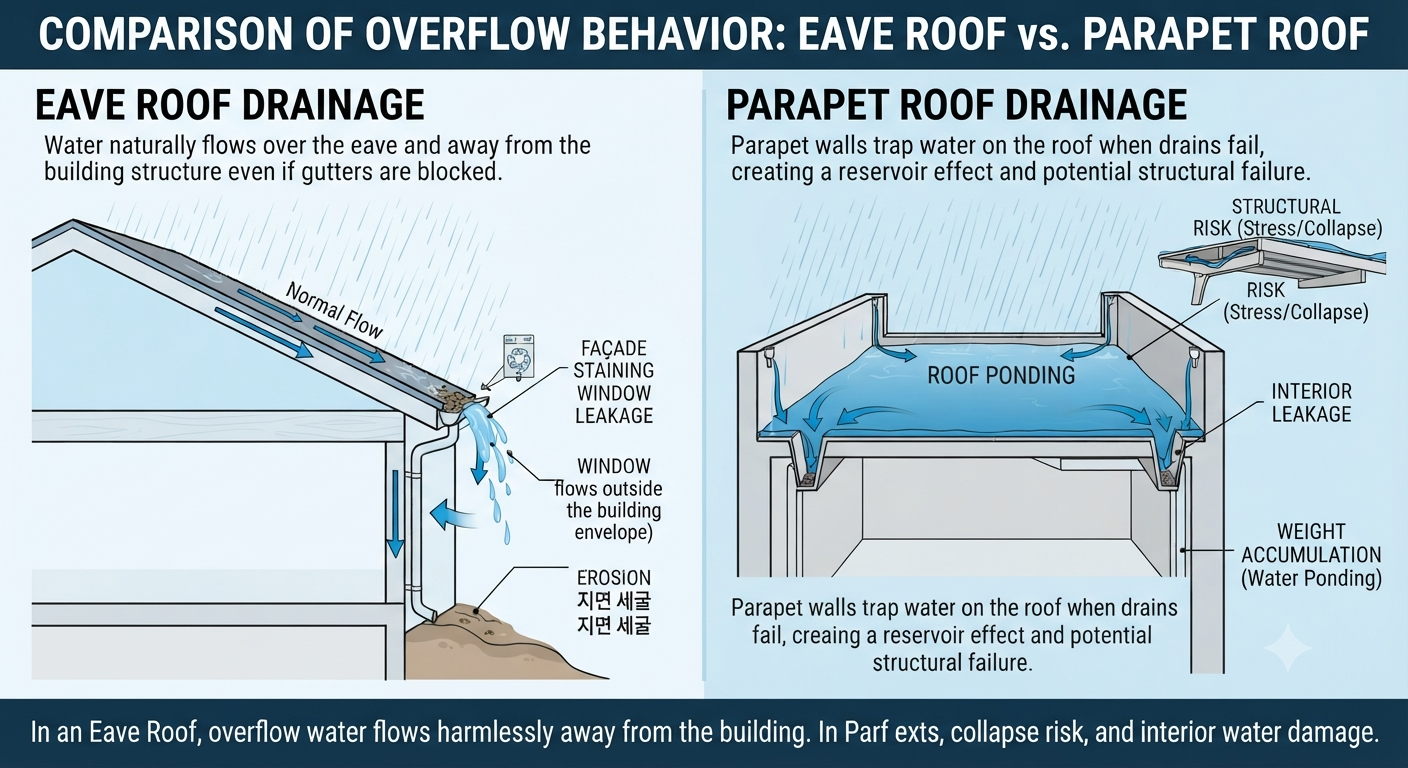

1. Parapet Roof와 일반 처마지붕의 Overflow 차이

지붕 형식에 따라 Overflow 발생 시 위험성은 크게 달라진다.

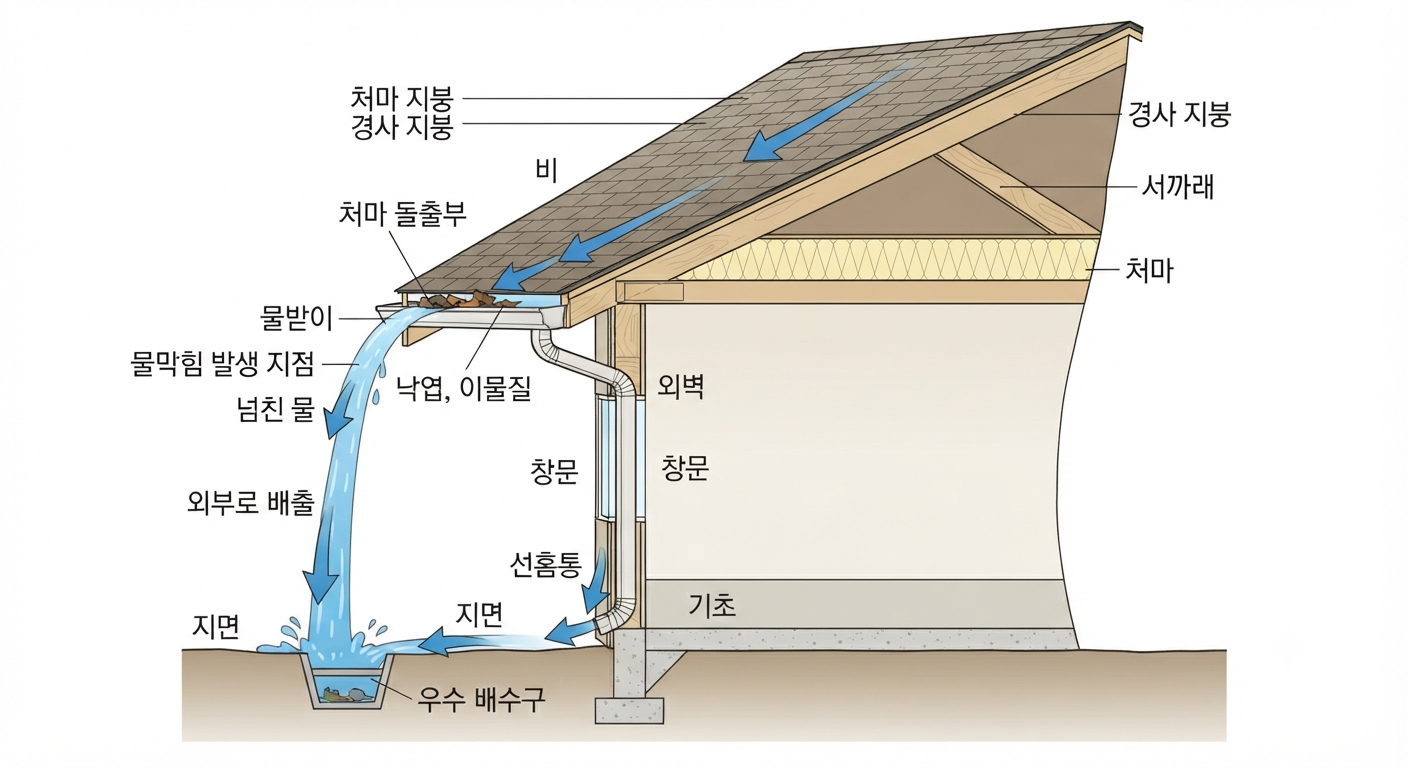

① 처마형 지붕(Eave Roof)

처마가 있는 지붕은 거터가 막히더라도 일정 수준 이상에서는 물이 외부로 넘친다.

피해는 주로

• 외벽 오염
• 창호 누수
• 지면 세굴

등으로 나타난다.

즉, 물이 건물 밖으로 빠져나갈 가능성이 있다.

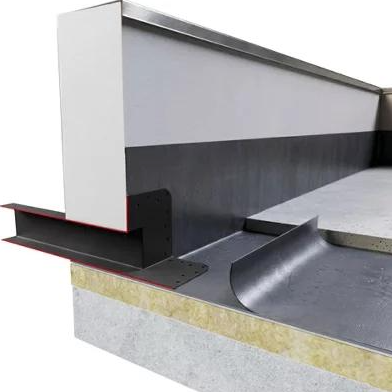

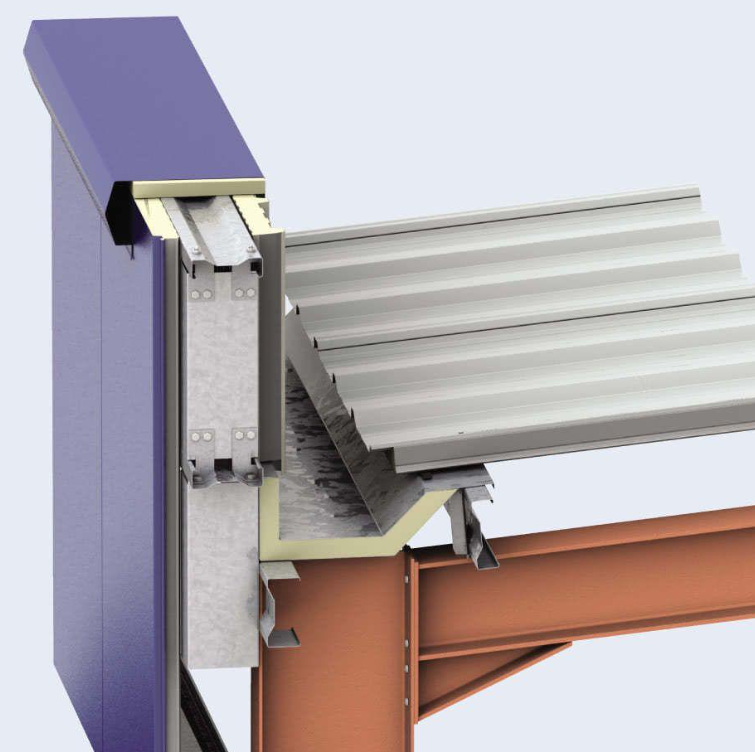

② 파라펫 지붕(Parapet Roof)

반면 파라펫으로 둘러싸인 평지붕은 처마형 지붕과 전혀 다른 배수 거동을 가진다.

파라펫은 건축적으로 지붕 가장자리를 마감하고 외관을 정리하는 역할을 하지만, 배수 시스템 관점에서는 물이 외부로 자연스럽게 빠져나가지 못하도록 둘러싸는 구조물이 된다.

정상적인 조건에서는 Roof Drain, Gutter, Downspout를 통해 우수가 계획된 경로로 배출된다. 그러나 집중호우가 발생하거나 Drain 막힘, 선홈통 용량 부족, 배수구 이물질 축적 등이 발생하면 상황은 급격히 달라진다.

물이 배출되지 못하면 지붕 위에 체류하기 시작하고, 파라펫 내부 공간은 순간적으로 저수조와 같은 상태가 된다.

이를 Roof Ponding(지붕 물고임)이라고 한다.





2. Overflow 발생 메커니즘

지붕 배수 시스템은 다음 순서로 작동한다.

Roof → Gutter/Drain → Outlet → Downspout → Storm Drain

정상 상태에서는 유입되는 빗물과 배출되는 빗물이 균형을 유지한다.

그러나 다음 조건이 발생하면 Overflow가 시작된다.

① 설계 강우량 초과

기존 설계 기준보다 강한 집중호우가 발생하는 경우

② Drain 또는 Outlet 막힘

낙엽, 이물질, 슬러지 등으로 배수구가 막히는 경우

③ 배수 용량 부족

지붕 면적 대비 Drain 및 Downspout 개수가 부족한 경우

④ 시공 오류

• 역구배
• 배수구 높이 오류
• 거터 처짐
• 방수층 마감 불량

등으로 인해 발생한다.

중요한 점은 배수 시스템은 항상 정상 상태만 고려해서는 안 된다는 것이다.

설계자는 반드시 Failure Condition을 검토해야 한다.





3. 지붕 배수 용량 개략 검토 방법

최종 설계는 관련 기준과 제조사 자료를 따라야 하지만, 기본설계 단계에서는 개략적인 용량 검토가 필요하다.

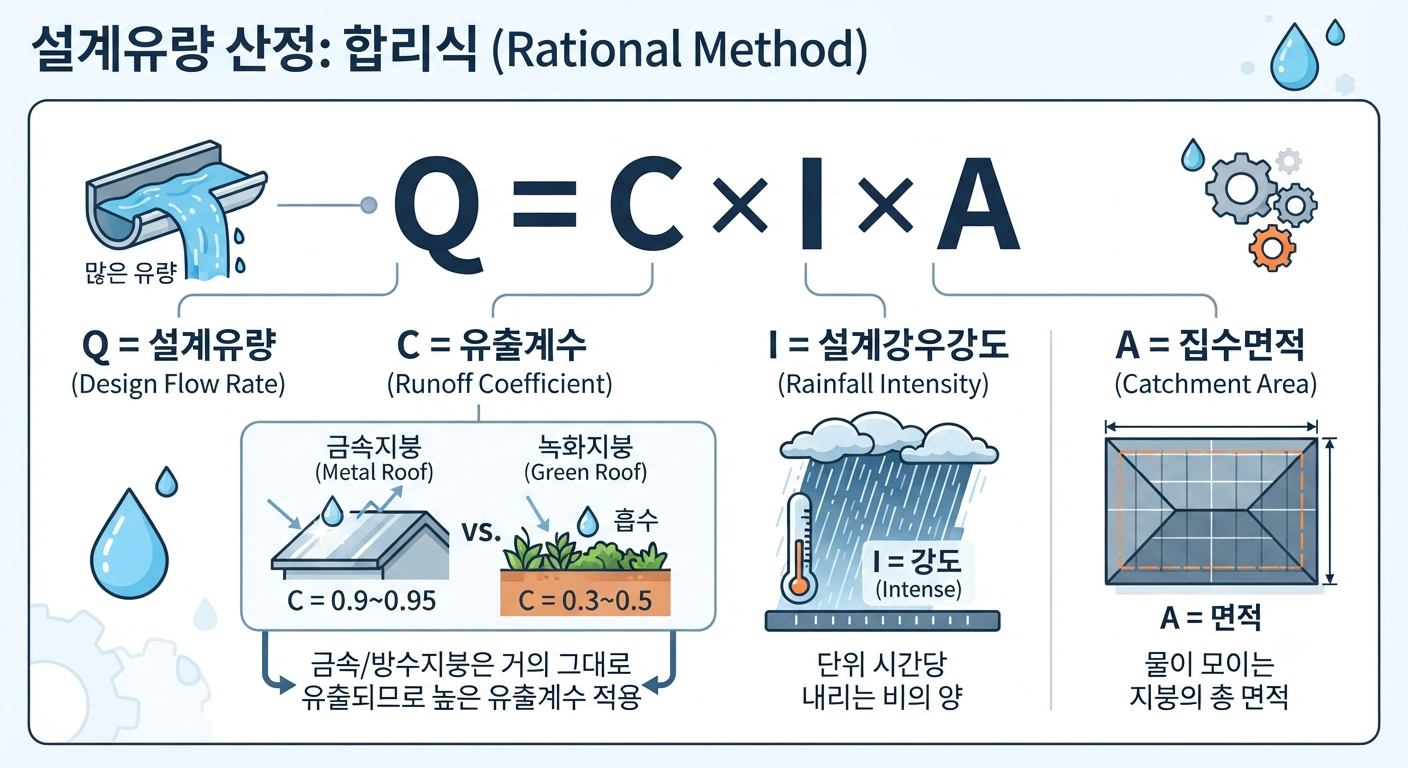

① 설계유량 산정

일반적으로 아래 을 적용한다.

Q = C × I × A

• Q : 설계유량 (시간당)
• C : 유출계수
• I : 설계강우강도 (시간당 강우량 mm/hr)
• A : 집수면적

금속지붕이나 방수지붕은 우수가 거의 그대로 유출되므로 일반적으로 높은 유출계수를 적용한다.



*

② 선홈통 및 Drain 개수 산정

선홈통 개수는 다음과 같이 개략 검토할 수 있다.

필요 개수 = 총 설계유량 ÷ 1개당 허용 배수량 (제조사 공식 성능표 또는 우수배관 설계 기준 참조)



실무에서는 일반적인 개략 검토 이후, 최종 설계 시 반드시 제조사 공식 성능표와 관련 설계 기준(KDS 등)을 교차 확인하여 안전율을 확보해야 한다.



예)

설계유량 : 100 L/sec

선홈통 1개의 허용량 : 20 L/sec

필요 선홈통 수량

= 100 ÷ 20

= 5개

실제 설계에서는 막힘, 유지관리, 강우 변동성을 고려하여 여유율을 확보한다.



③ 거터 및 Drain 위치 검토

거터 설계에서 중요한 것은 단면 크기만이 아니다.

반드시 확인해야 할 항목은 다음과 같다.

• 자유고 확보
• 배수 방향
• Drain 간격
• 최대 집수면적
• Overflow 위치

특히 파라펫 내부에서는 물이 어느 방향으로 흐르는지 확인해야 한다.





4. Emergency Overflow System

Emergency Overflow는 평상시 사용하는 배수시설이 아니다.

그러나 배수 시스템이 실패하는 순간 건물을 보호하는 마지막 안전장치이다.

대표적인 방식은 다음과 같다.

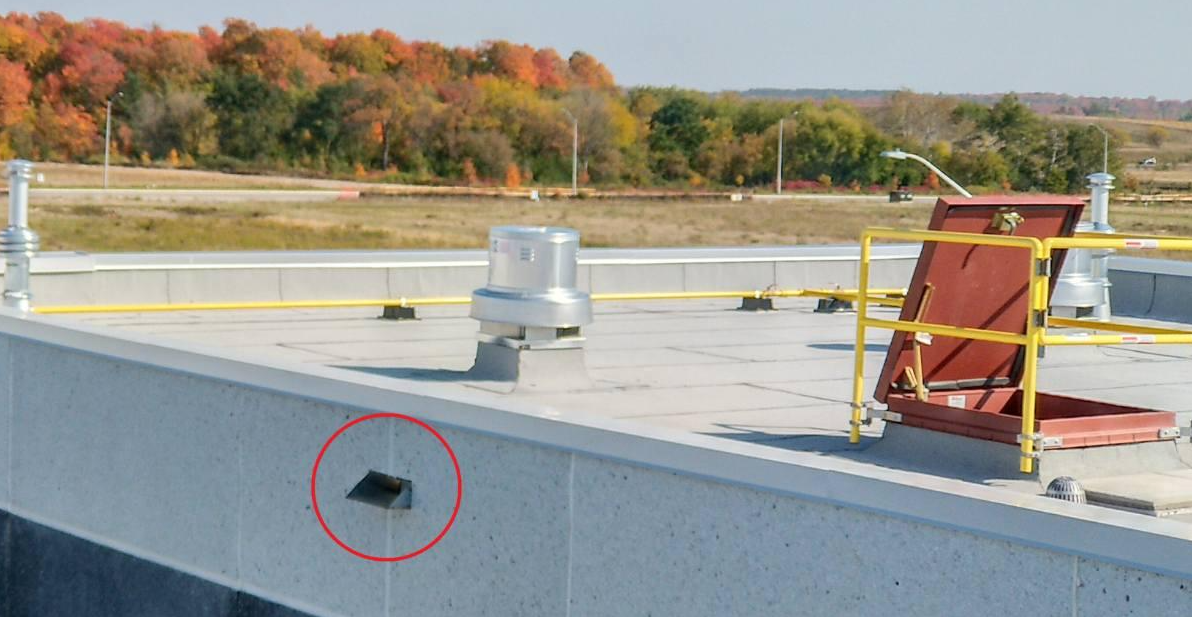

① Overflow Scupper

파라펫 측면에 설치하여 일정 수위 이상에서 외부로 배출한다.

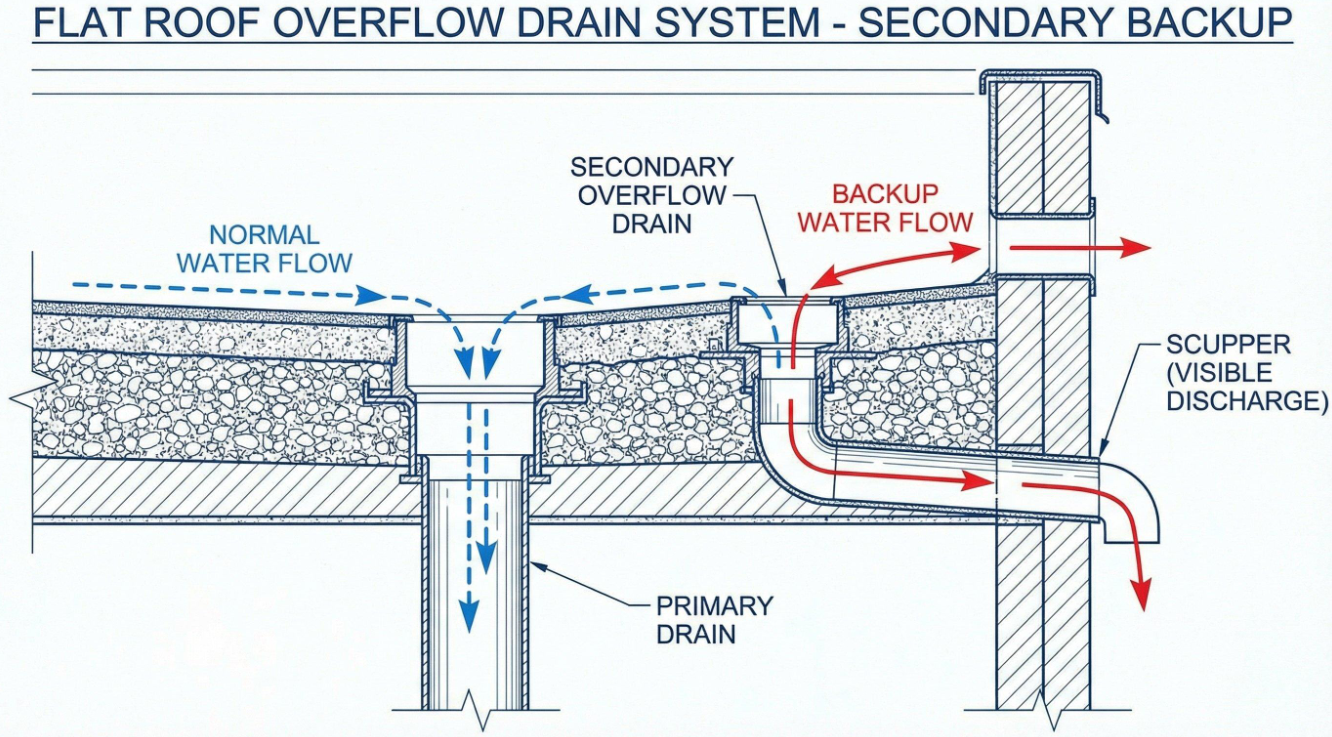

② Overflow Drain

기존 Drain보다 높은 위치에 설치하여 비상시에만 작동한다.

③ Overflow Pipe

파라펫 내부 또는 외부로 연결하여 비상 배수를 수행한다.

중요한 것은 Overflow 배출 위치이다.

비상 배수는 반드시 사람이 인지할 수 있는 위치로 배출되어야 한다.

예를 들어 평상시에는 보이지 않던 위치에서 물이 갑자기 떨어진다면, 이는 관리자에게 배수 시스템 이상을 알려주는 경고 신호가 된다.







5. 현장 점검 시 반드시 확인해야 할 사항

Parapet Roof에서는 다음 사항을 집중적으로 확인해야 한다.

배수 관련

□ Roof Drain 위치 적정성
□ Drain 주변 이물질 여부
□ 선홈통 막힘 여부
□ 거터 구배 확보 여부

Overflow 관련

□ Emergency Overflow 설치 여부
□ Overflow 높이 적정성
□ 외부 배출 위치 확인
□ 배출 시 위험 요소 여부

구조 관련

□ Roof Ponding 가능성 검토
□ 추가 수하중 검토
□ 구조 배수계획 연계 여부



FAQ

Q1. Overflow Pipe가 있으면 정상 배수 용량 부족도 해결되는가?

아니다.

Overflow는 정상 배수 시스템을 대신하는 것이 아니라 비상 상황을 대비하는 장치이다.

기본 Drain과 선홈통은 정상 조건에서 충분한 용량을 확보해야 하며, Overflow는 예상치 못한 상황에 대한 안전장치이다.



Q2. 파라펫 높이가 높으면 Overflow 위험도 증가하는가?

반드시 그렇지는 않지만, 물이 고일 수 있는 최대 높이가 증가하므로 구조 검토가 중요해진다.



Q3. Drain 개수를 줄이고 관경을 키우면 되는가?

가능하지만 항상 좋은 방법은 아니다.

배수구 집중화는 막힘 발생 시 전체 시스템 실패 가능성을 증가시킨다.

대형 지붕에서는 여러 개의 Drain을 분산 배치하는 것이 안전하다.



마무리

Parapet Roof의 배수 설계에서 가장 중요한 것은 정상적인 상황이 아니다.

진짜 중요한 것은 배수가 실패했을 때 건물을 어떻게 보호할 것인가이다.

거터와 선홈통은 평상시 우수를 처리하는 1차 시스템이며, Emergency Overflow는 예상하지 못한 집중호우와 배수 장애 상황에서 건물을 보호하는 마지막 방어선이다.

건축물의 성능은 가장 이상적인 조건에서 결정되지 않으며, 가장 불리한 조건에서 얼마나 버틸 수 있는지가 진짜 설계 수준을 결정한다.

따라서 Parapet Roof를 설계할 때는 " 배수구가 막히면 물은 어디로 갈 것인가?" 라는 질문을 반드시 던져야 하고, 이에 대한 고민이 설계에 반영되어야 한다.
