[건축] 철골 Touch-up 페인트 (보수도장) 기준과 품질 관리

표면처리·재도장 간격·DFT·도장 결함 중심으로

※ 실제 현장에서는 프로젝트별 승인 문서와 제조사 기술자료를 우선 적용한다.



1. 철골 터치업 페인트는 왜 필요한가

철골 부재는 공장에서 도장된 상태로 현장에 반입되지만 운송, 적치, 양중, 설치 및 볼트 체결 과정에서 도막이 손상된다. 또한 현장 용접부는 기존 도장이 제거된 상태이므로 별도의 보수도장이 필요하다.

대표적인 손상은 다음과 같다.

• 운송·양중 중 발생한 스크래치
• 체인·와이어·샤클 접촉부
• 볼트 체결 주변의 도막 손상
• 현장 용접부 및 열영향부(HAZ)
• 절단면 및 철골 모서리
• 후속 공종에 의한 상도 손상

터치업 페인트의 목적은 단순한 외관 복원이 아니다.

노출된 강재의 부식을 방지하고 기존 도장 시스템의 연속성을 회복하는 것이 핵심이다.

따라서 보수도장은 “작은 면적에 페인트를 다시 칠하는 작업”보다 손상된 방청 시스템을 복구하는 품질관리 공정으로 이해하는 것이 적절하다.





2. 보수도장 전에 가장 먼저 확인할 것

터치업 작업에서 가장 흔한 실수는 손상부에 바로 페인트를 칠하는 것이다.

보수도장의 품질은 도료보다 표면처리 상태에 크게 좌우된다.

손상부에 녹, 유분, 먼지 또는 들뜬 기존 도막이 남아 있으면 새로운 도료의 부착력이 떨어지고 박리나 녹 번짐이 다시 발생할 수 있다.

대표적인 표면처리 기준은 다음과 같다.

기준	의미
SSPC-SP1	유분·기름 등 오염 제거
SSPC-SP2	수공구에 의한 표면처리
SSPC-SP3	동력공구에 의한 표면처리
SSPC-SP11	동력공구를 이용한 금속면 노출 수준의 처리
부분 블라스트	보다 높은 수준의 표면처리가 필요한 경우



실제 적용 등급은 손상 정도와 기존 도장 시스템, 프로젝트 시방서를 기준으로 결정한다.

현장에서는 다음 순서로 생각하면 된다.

오염 제거 → 녹·들뜬 도막 제거 → 표면 정리 → 분진 제거 → 건조상태 확인 → 도장





3. 염분과 결로를 확인해야 하는 이유

표면처리가 끝났다고 바로 페인트를 칠할 수 있는 것은 아니다.

해안이나 항만, 화학 플랜트와 같은 환경에서는 강재 표면의 수용성 염분이 도장 결함의 원인이 될 수 있다.

필요한 경우 Bresle method 등을 이용하여 표면의 수용성 오염물을 확인할 수 있다. ISO 8502-6은 이러한 표면 오염물의 추출 방법을 다룬다.

또 하나 중요한 것이 노점(Dew Point)이다.

강재 표면온도가 낮아 결로가 발생하면 도료의 부착과 경화에 문제가 발생할 수 있다.

따라서 도장 전에는 최소한 다음을 확인한다.

• 대기온도
• 상대습도
• 노점온도
• 강재 표면온도

일반적인 현장 관리에서는 강재 표면온도가 노점보다 충분히 높도록 관리하며, 흔히 3℃ 이상 차이를 적용한다. 다만 실제 기준은 해당 도료의 TDS와 프로젝트 시방서를 우선한다.





4. 어떤 도료를 사용해야 하는가

터치업이라고 해서 현장에 남아 있는 아무 페인트나 사용할 수 있는 것은 아니다.

기존 도장 시스템과 동일 계열 또는 제조사가 승인한 호환 제품을 사용하는 것이 원칙이다.

예를 들어 기존 도장이

프라이머 → 에폭시 중도 → 우레탄 상도

로 구성되어 있다면 보수부 역시 해당 시스템과 호환되는 재료를 사용해야 한다.

특히 다음 항목을 확인해야 한다.

확인 항목	주요 내용
도료 종류	기존 도장 시스템과 일치 여부
혼합비	2액형 제품의 정확한 계량
가사시간	혼합 후 사용 가능 시간
희석제	제조사 지정 제품 사용
재도장 간격	최소·최대 Overcoating Interval
적용조건	온도·습도 및 경화조건
DFT	요구 건조도막두께



여기서 자주 발생하는 문제가 재도장 간격(Overcoating Interval)이다.

너무 빠른 재도장은 미경화 문제를 만들 수 있고, 최대 재도장 시간을 초과하면 층간 접착력이 떨어질 수 있다.

따라서 도장 일시와 다음 도장 가능시간을 기록하는 것이 좋다.

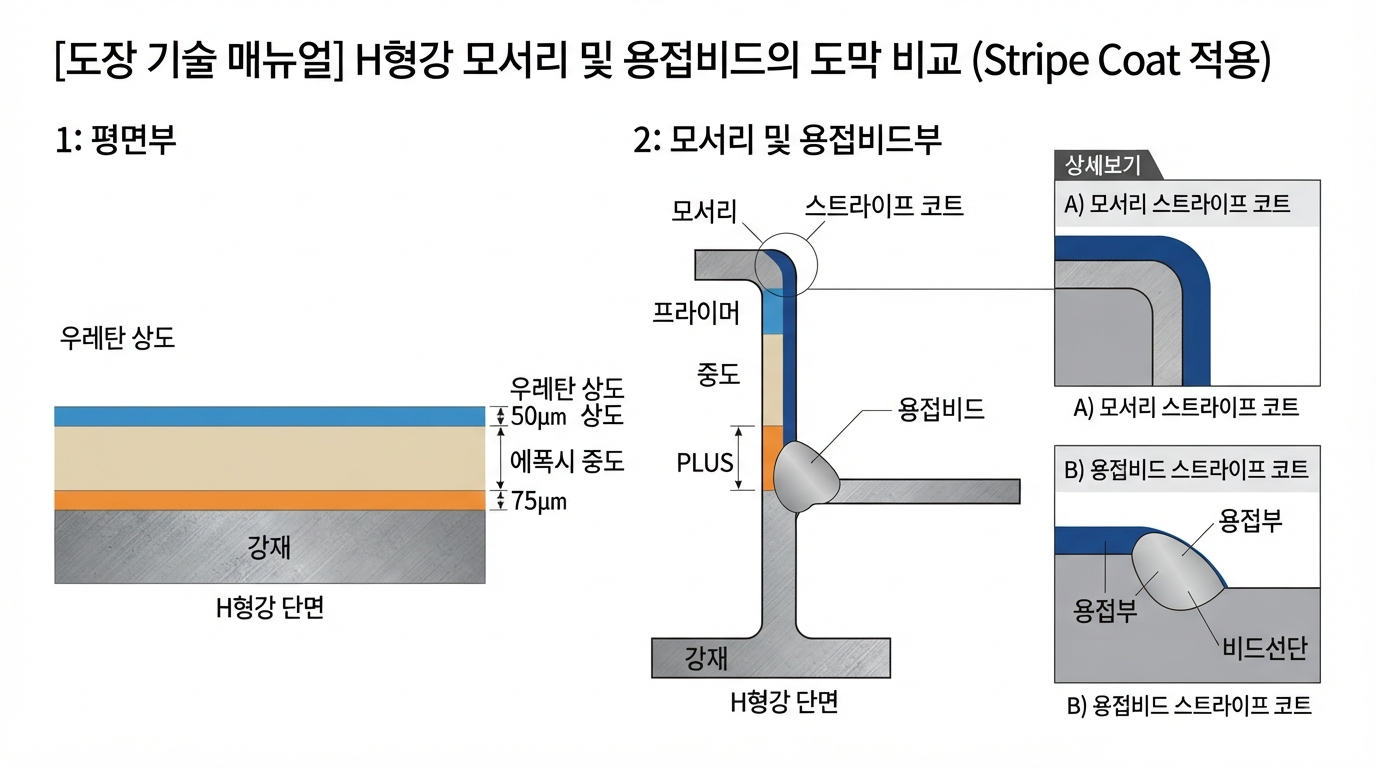

5. Stripe Coat와 모서리 관리

철골 모서리와 용접비드는 평면보다 도막이 얇아지기 쉽다.

이러한 부위에는 프로젝트 도장 사양에 따라 Stripe Coat를 적용할 수 있다.

대표적인 적용 부위는 다음과 같다.

• 플랜지 모서리
• 절단면
• 용접비드
• 볼트 머리 및 너트
• 브라켓 끝단

Stripe Coat는 붓 등을 이용하여 취약부에 별도의 도막을 형성함으로써 모서리 부분의 도막 부족을 보완하는 방법이다.

단, 적용 횟수와 도료 종류는 프로젝트 도장 사양서를 우선한다.

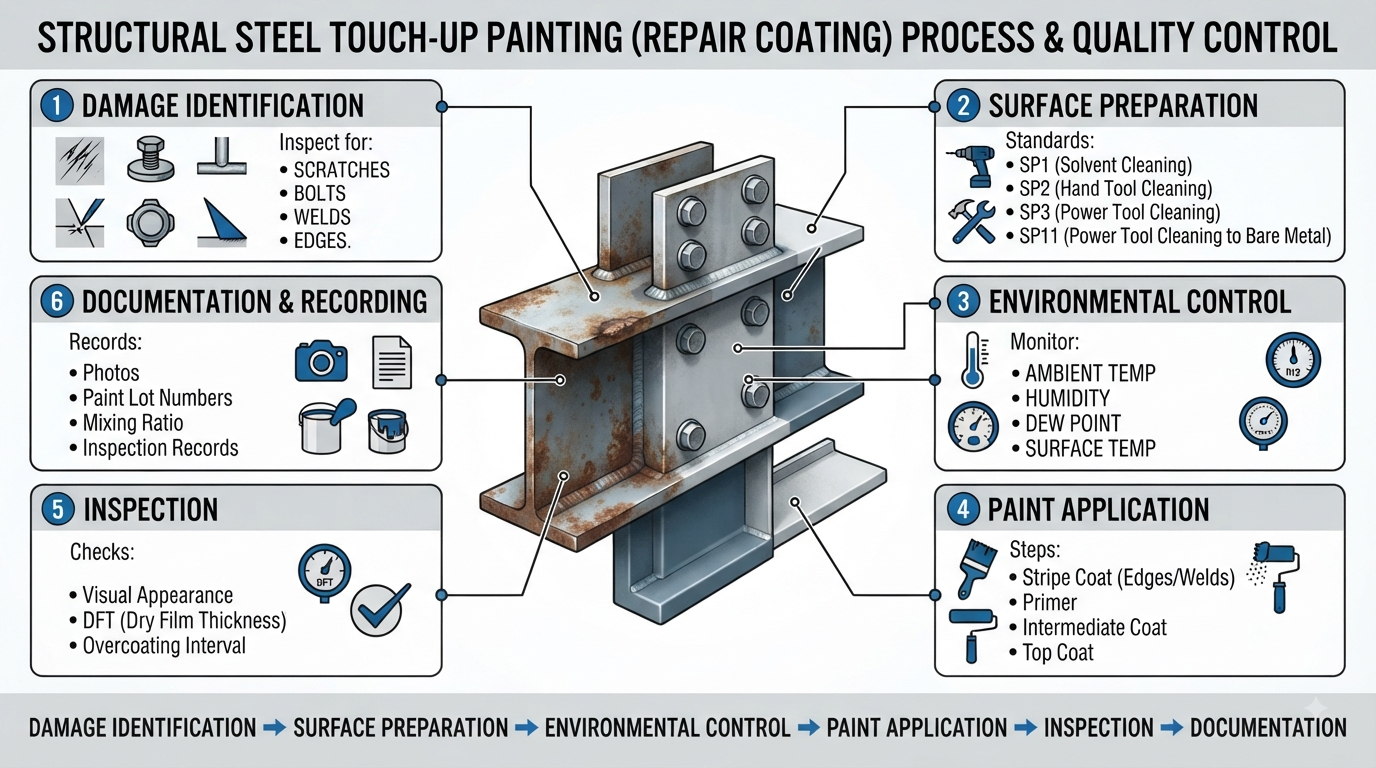

6. 현장 터치업 작업순서

보수도장은 다음 순서로 관리하면 된다.



① 손상부 확인

스크래치인지, 도막 박리인지, 강재 노출인지 구분한다.

② 손상범위 표시

들뜬 도막이 있다면 안정된 도막이 나올 때까지 범위를 확대한다.

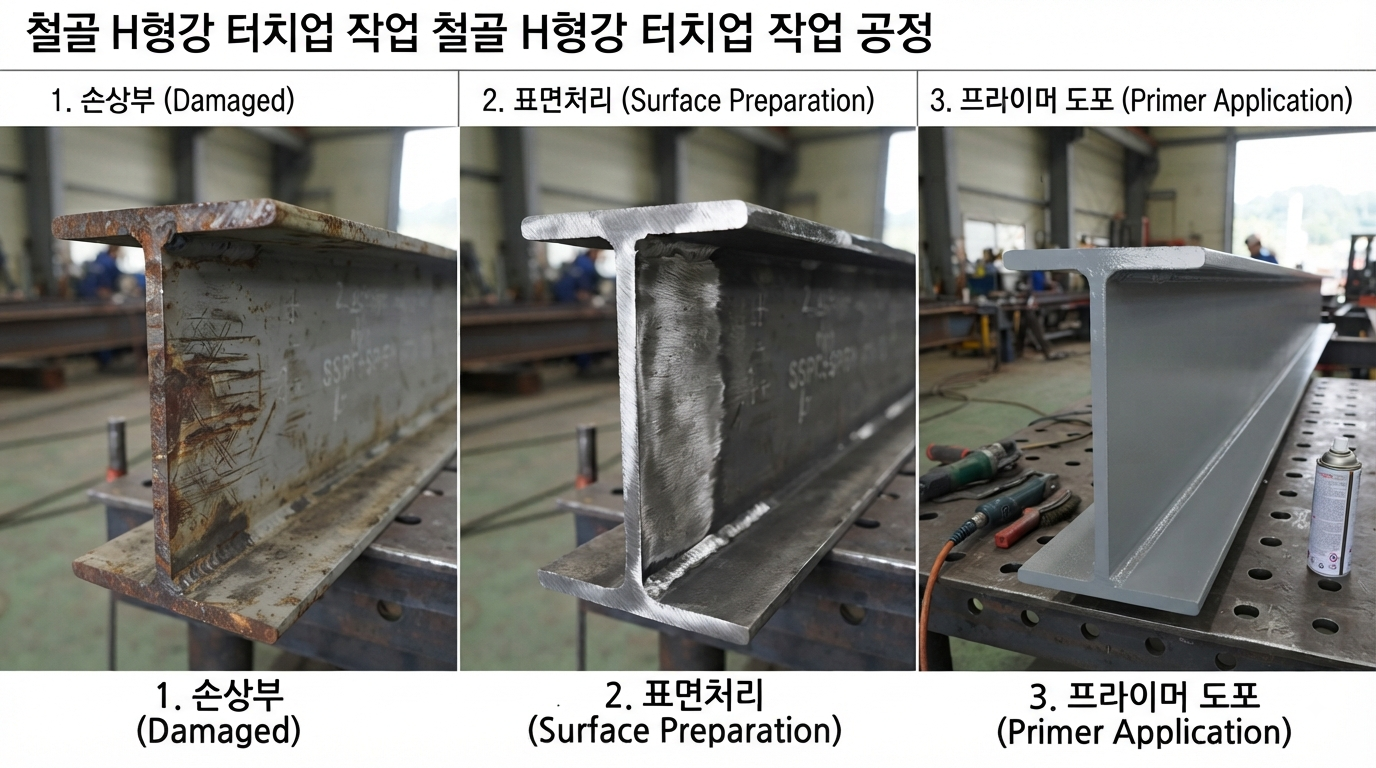

③ 표면처리

유분과 먼지를 제거하고 요구되는 SP2, SP3, SP11 또는 블라스트 처리를 실시한다.

④ 환경조건 확인

온도, 습도, 노점 및 강재 표면온도를 확인한다.

⑤ Stripe Coat

시방서에서 요구하는 경우 모서리와 용접부 등에 선행 도장한다.

⑥ 프라이머

금속이 노출된 부분에 기존 시스템과 호환되는 프라이머를 적용한다.

⑦ 중도·상도

기존 도장 시스템에 따라 필요한 층을 적용하고 재도장 간격을 준수한다.

⑧ 건조·경화

후속 공정에 의해 도막이 다시 손상되지 않도록 양생기간을 확보한다.





7. DFT와 외관검사

터치업 도장은 육안검사만으로 끝내지 않는 것이 좋다.

먼저 다음과 같은 외관 결함을 확인한다.

• 미도장부
• 핀홀
• 기포
• 처짐(Sagging)
• 크레이터
• 색상 및 광택 차이
• 녹 번짐

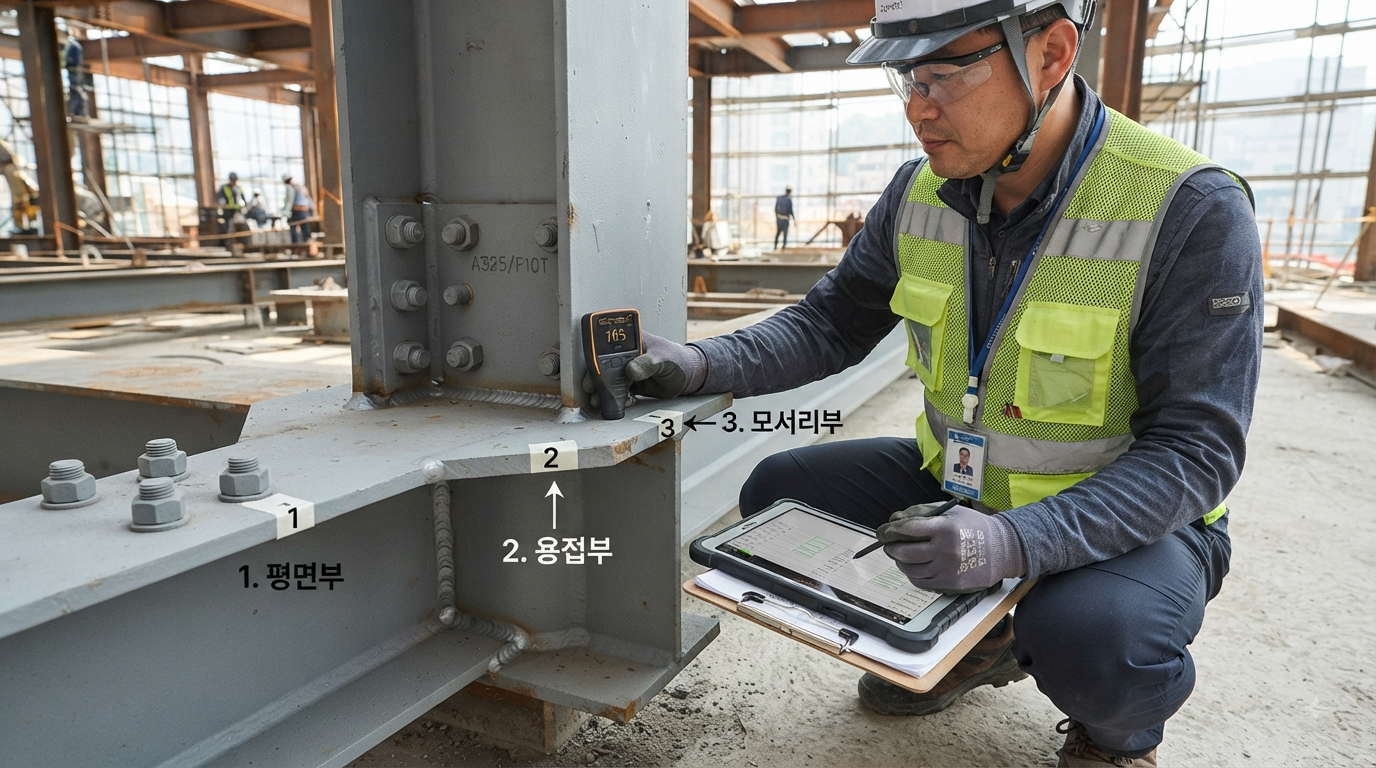

그 다음 필요한 범위에서 DFT(Dry Film Thickness, 건조도막두께)를 측정한다.

도막은 무조건 두껍다고 좋은 것이 아니다.

과소 도막은 방청성능이 부족할 수 있고, 과도한 도막은 용제 트랩이나 경화 불량, 층간 결함의 원인이 될 수 있다.

따라서 프로젝트에서 요구하는 DFT 범위에 맞춰 관리해야 한다.

검사	확인 내용
외관검사	핀홀·기포·처짐·미도장부
DFT	요구 건조도막두께
환경조건	온도·습도·노점
재도장 간격	최소·최대 시간
기록	위치·측정값·검사자



8. 자주 발생하는 도장 결함

터치업 현장에서 자주 확인되는 결함은 다음과 같다.

결함	주요 원인	기본 대책
박리·들뜸	오염, 녹, 호환성, 재도장 간격	불량부 제거 후 재처리
기포	결로, 습기, 용제 트랩	건조 및 원인 제거
핀홀	표면거칠기, 용접부 형상	표면 정리 후 재도장
크레이터	오일·실리콘 오염	오염원 제거 후 재도장
처짐	과도한 도포, 점도 문제	도막 정리 후 재도장
녹 번짐	녹 잔존, 프라이머 부족	재표면처리 및 프라이머 보강



중요한 것은 결함이 발생했을 때 단순히 페인트를 다시 칠하지 않는 것이다.

예를 들어 박리가 발생했다면

표면처리 → 오염 → 재도장 간격 → 혼합비 → 환경조건 → 도료 호환성

순서로 원인을 확인해야 한다.





9. 주니어 엔지니어용 터치업 체크리스트

현장에서 다음 10가지만 확인해도 기본적인 품질관리가 가능하다.

□ 손상 범위를 정확하게 확인했는가
□ 들뜬 기존 도막을 제거했는가
□ 유분·먼지·녹을 제거했는가
□ 요구 표면처리 등급을 확인했는가
□ 마찰접합부 등 도장 제한부를 확인했는가
□ 기존 도장과 호환되는 도료인가
□ 혼합비와 가사시간을 지켰는가
□ 온도·습도·노점을 확인했는가
□ 재도장 간격과 DFT를 확인했는가
□ 작업 후 사진과 검사기록을 남겼는가





10. 결론

철골 터치업 페인트는 공사 마지막에 남는 단순한 페인트 작업이 아니다.

작은 도막 손상을 그대로 방치하면 부식의 시작점이 될 수 있으며, 특히 습윤·해안·화학 환경에서는 장기적인 유지관리 비용으로 이어질 가능성이 있다.

보수도장의 품질은 고가의 도료를 사용하는 것보다

손상 확인 → 표면처리 → 적정 도료 → 환경조건 관리 → 재도장 간격 → DFT 검사 → 기록

이라는 기본 절차를 얼마나 정확하게 지키느냐에 달려 있다.

결국 좋은 터치업 공사는 “잘 칠한 작업”이 아니라 “검사하고 추적할 수 있는 작업”이다.

주니어 엔지니어 역시 터치업을 단순한 작업지시 사항으로 보지 않고, 철골의 내구성과 유지관리 비용을 결정하는 품질관리 공정으로 이해할 필요가 있다.
