[공정] Pump Hydraulic의 이해 — 건축 설계자가 알아야 할 기본 개념

플랜트에는 물, 원료, 화학약품 등 다양한 유체를 다른 장소로 이동시키기 위한 펌프(Pump)가 설치된다.

펌프를 선정할 때는 단순히 필요한 양의 유체를 이동시킬 수 있는지만 확인해서는 안 된다. 유체를 얼마나 많이 보내야 하는지, 얼마나 높은 곳까지 보내야 하는지, 이동하는 과정에서 얼마나 많은 힘이 필요한지를 함께 검토해야 한다.

이러한 조건을 계산하고 적합한 펌프를 선정하는 과정이 Pump Hydraulic이다.

건축 설계자가 펌프의 성능을 직접 계산할 필요는 없다. 다만 펌프가 어떤 조건으로 선정되는지 이해하면 장비 설치 공간, 건물 높이, 기초, 유지관리 공간 등을 검토하는 데 도움이 된다.



1. Pump Hydraulic이란?

Pump Hydraulic은 쉽게 말해 유체를 목적지까지 보내기 위해 필요한 펌프의 성능을 계산하는 작업이다.

예를 들어 지하 탱크에 저장된 물을 건물 옥상에 있는 물탱크까지 보내야 한다고 가정해 보자.

이때 확인해야 할 사항은 다음과 같다.

• 물을 얼마나 많이 보내야 하는가?
• 물을 얼마나 높은 곳까지 보내야 하는가?
• 배관을 통과하면서 물이 이동하는 데 방해를 받지는 않는가?
• 필요한 성능을 갖춘 펌프는 무엇인가?

이러한 조건을 검토하여 펌프의 크기와 성능을 결정한다.

플랜트에서도 원리는 같다. 다만 물뿐 아니라 다양한 화학물질과 공정 유체를 취급하며, 배관이 길고 중간에 여러 장치가 설치될 수 있다는 차이가 있다.

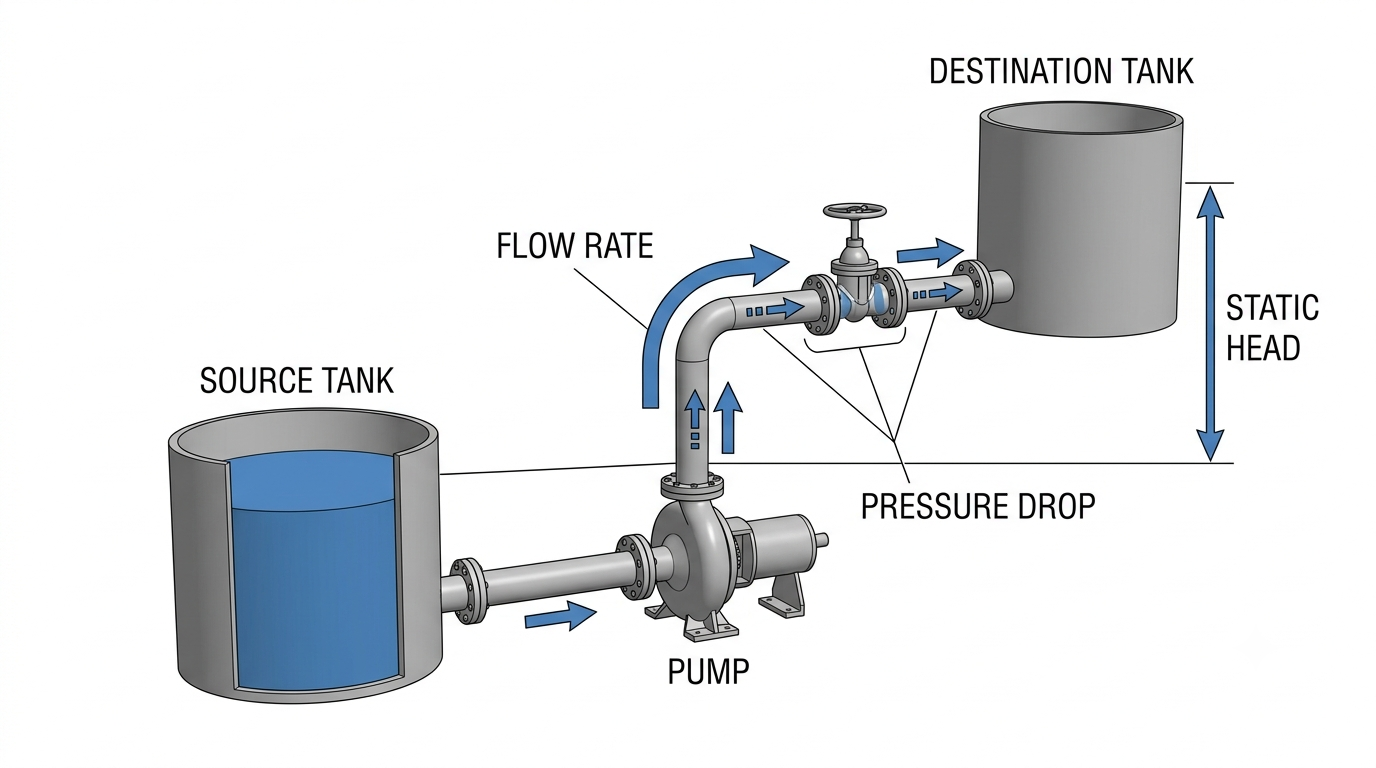

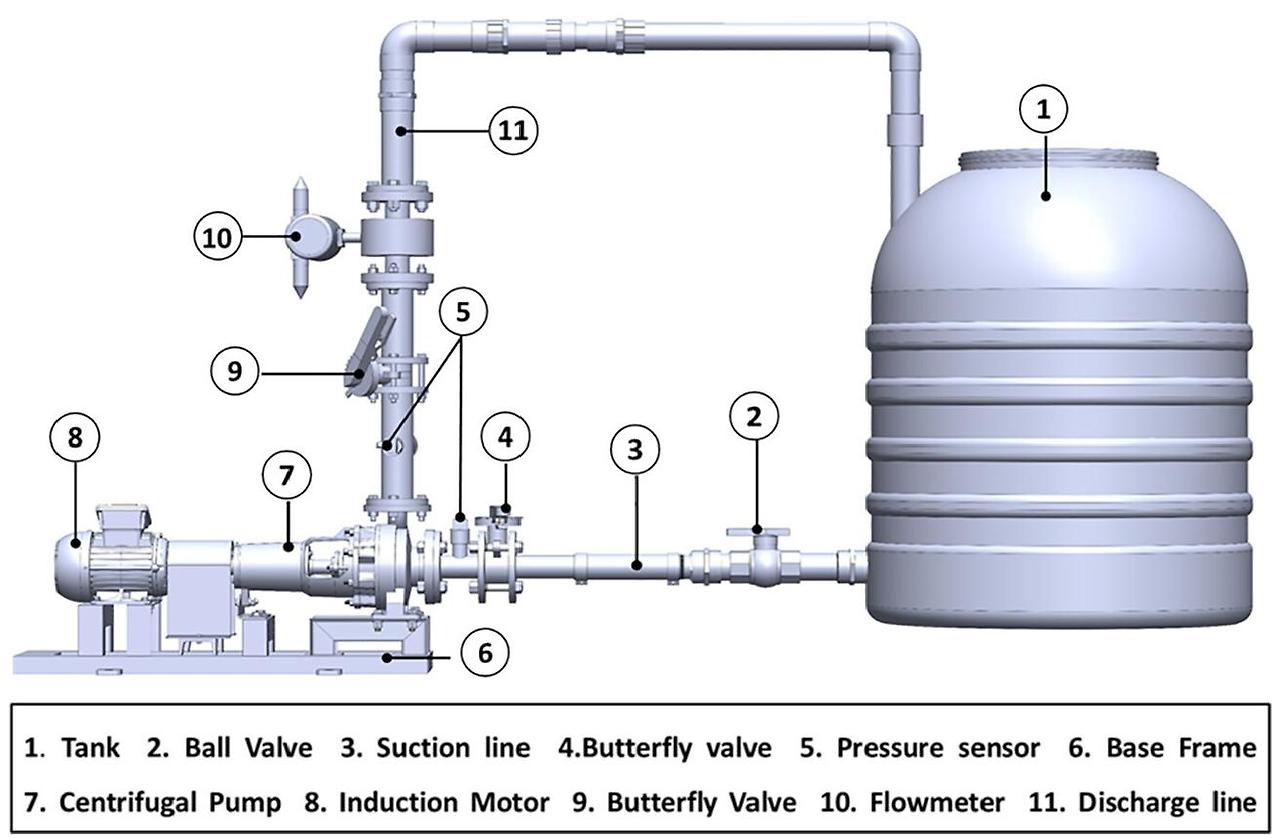

공정 흐름 예시



2. Pump Hydraulic을 이해하기 위한 핵심 용어

2.1. Flow Rate — 유량

유량은 일정한 시간 동안 이동하는 유체의 양이다.

예를 들어 펌프가 1분에 물 100L를 보내야 한다면 필요한 유량은 100L/min이다.

유량이 클수록 같은 시간에 더 많은 유체를 보내야 하므로, 이에 적합한 펌프와 배관을 선정해야 한다.

2.2. Line Size — 배관 크기

Line Size는 배관의 크기를 의미한다.

같은 양의 물을 보내더라도 배관이 너무 작으면 물이 빠르게 흐르고, 배관 내부의 마찰 때문에 압력 손실이 커진다.

반대로 배관이 너무 크면 배관 자재비와 설치비가 증가한다.

따라서 필요한 유량과 배관 내부의 물 흐름을 고려하여 적절한 크기를 결정한다.

2.3. Pressure Drop — 압력 손실

물이 배관을 따라 이동하거나 밸브, 필터, 열교환기 등을 통과하면 흐름을 방해하는 저항이 발생한다. 이 과정에서 압력이 낮아지는 것을 Pressure Drop이라고 한다.

쉽게 말해 물을 이동시키는 과정에서 소모되는 압력이다.

배관이 길거나 좁고, 중간에 밸브나 장치가 많으면 압력 손실이 커질 수 있다. 펌프를 선정할 때는 이러한 손실까지 고려해야 한다.

2.4. Pump Head — 펌프 양정

Pump Head는 펌프가 유체를 이동시키기 위해 공급해야 하는 에너지의 크기를 높이로 나타낸 값이다. 단위는 일반적으로 m를 사용한다.

건축 설계자 입장에서는 우선 물을 높은 곳까지 올리는 데 필요한 성능을 나타내는 값으로 이해하면 된다.

다만 실제 양정은 단순한 높이 차이만으로 결정되지 않는다. 배관에서 발생하는 압력 손실과 출발점·도착점의 압력 조건도 함께 고려한다.

예를 들어 물을 10m 높이까지 올려야 하더라도 배관에서 추가적인 압력 손실이 발생하면 펌프는 10m보다 큰 양정을 제공해야 한다.

2.5. Static Head — 정수두

Static Head는 유체가 정지해 있을 때의 높이와 압력 조건을 수두로 나타낸 개념이다.

개방된 탱크에서 다른 개방된 탱크로 물을 보내는 단순한 경우에는 두 탱크의 수면 높이 차이가 중요한 기준이 된다.

예를 들어 물을 보내는 탱크의 수면보다 받는 탱크의 수면이 15m 높다면, 물을 올리기 위해 높이 차이에 해당하는 에너지가 필요하다.

실제 펌프 양정을 계산할 때는 여기에 배관과 장치에서 발생하는 압력 손실 등을 추가로 고려한다.

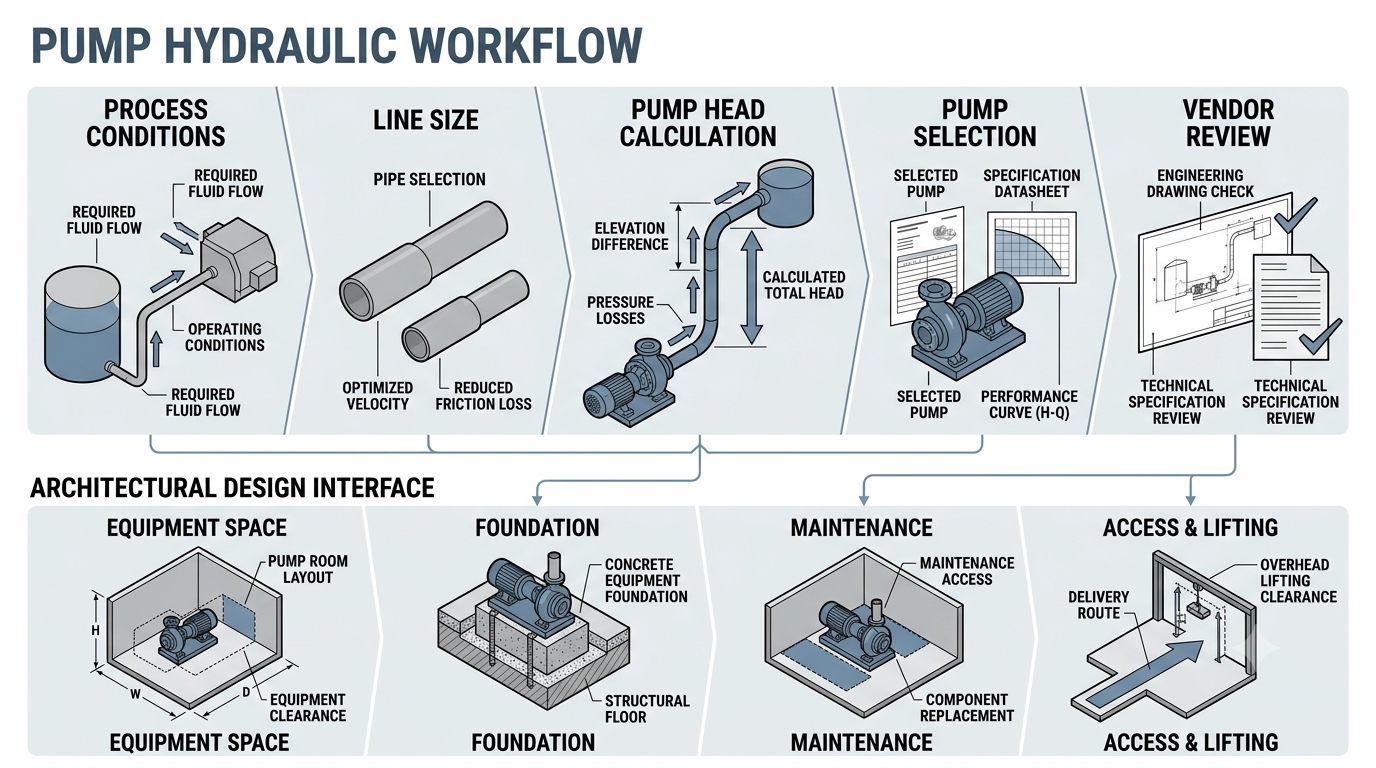

Pump Hydraulic의 기본 원리









3. Pump Hydraulic은 어떤 순서로 진행할까?

① 필요한 유량 확인

먼저 공정에서 필요한 유량을 확인한다.

예를 들어 어떤 장치에 시간당 20㎥의 물을 공급해야 한다면, 이 조건을 만족할 수 있도록 펌프와 배관을 검토한다.

② 배관 크기 결정

필요한 유량을 기준으로 적절한 배관 크기를 결정한다.

배관이 너무 작으면 압력 손실이 커질 수 있고, 너무 크면 비용이 증가한다. 유체의 종류와 운전 조건을 고려하여 적절한 크기를 선정한다.

③ 필요한 펌프 성능 계산

물을 보내는 곳과 받는 곳의 높이 차이, 압력 차이, 배관 길이, 밸브와 장치에서 발생하는 손실 등을 계산한다.

이 결과를 바탕으로 펌프가 어느 정도의 유량과 양정을 제공해야 하는지 결정한다.

④ 펌프 사양서 작성

계산 결과를 정리하여 펌프 사양서(Pump Datasheet)를 작성한다.

사양서에는 필요한 유량과 양정, 유체의 종류, 운전 온도와 압력 등 펌프 선정에 필요한 조건을 기록한다.

이 자료는 펌프 제조사가 적합한 제품을 선정하고 설계하는 데 사용된다.

⑤ 제조사 자료 검토

펌프 제조사는 설계 조건에 맞는 펌프를 선정하고 성능 자료와 도면을 제출한다.

공정 설계자는 제출된 자료를 검토하여 요구 성능을 만족하는지 확인한다. 이후 관련 공종에서는 확정된 장비 자료를 설계에 반영한다.





4. Pump Hydraulic과 건축 설계의 관계

건축 설계자가 Pump Hydraulic 계산을 직접 수행하지는 않지만, 계산 결과와 장비 사양은 건축 설계에도 영향을 준다.

검토 항목	건축 설계에서 확인할 사항
펌프 크기	장비 설치에 필요한 공간 확보
펌프 높이 및 배치	배관 연결과 장비 설치 조건 확인
장비 중량	기초와 바닥 구조의 하중 검토
유지관리 공간	점검 및 부품 교체를 위한 공간 확보
장비 반입 및 인양	출입문, 반입 경로, 인양 공간 검토
배수 계획	누수나 정비 시 발생하는 물을 처리할 수 있도록 바닥 배수 검토



특히 펌프실을 설계할 때는 장비 외형 치수만으로 공간을 결정해서는 안 된다. 배관 연결 공간, 유지관리 공간, 장비 반입 및 인양 방법까지 함께 검토해야 한다.

또한 펌프가 지하층에 설치되는지, 지상에 설치되는지에 따라 배치와 유지관리 조건이 달라질 수 있으므로 기계 및 배관 담당자와 사전에 협의하는 것이 중요하다.





5. 정리

Pump Hydraulic은 펌프를 이용해 유체를 목적지까지 보내는 데 필요한 성능을 계산하는 작업이다.

기본적인 검토 순서는 다음과 같다.

필요한 유량 확인 → 배관 크기 결정 → 필요한 펌프 성능 계산 → 펌프 선정 → 제조사 자료 검토

건축 설계자가 기억해야 할 핵심은 복잡한 계산식이 아니다. 펌프의 성능과 크기가 결정되면 장비 설치 공간, 구조 하중, 유지관리 공간, 반입 및 인양 계획 등이 영향을 받는다는 점이다.

따라서 Pump Hydraulic의 기본 개념을 이해하면 공정 설계에서 결정된 조건을 건축 설계에 반영하고, 장비 설치 단계에서 발생할 수 있는 공간 및 시공 문제를 사전에 줄이는 데 도움이 된다.
