[토목] 우수 배수 시스템(Stormwater Drainage System)의 이해

건설 및 플랜트 프로젝트에서 우수 배수 시스템(Stormwater Drainage System)은 부지의 침수를 방지하고 빗물을 안전하게 배출하기 위한 필수 설비다.

플랜트 부지는 포장 구역, 공정 구역, 탱크 방유제(Dike) 등 공간별 특성이 다르므로, 지표면의 배수 방향과 우수 발생량을 검토하고 오염 가능성에 따라 적절한 배수 경로를 계획해야 한다.

이번 글에서는 우수 배수 설계 프로세스와 주요 구성 자재, 일반 우수와 오염 우려 우수의 처리 개념을 중심으로 플랜트 우수 배수 시스템의 기본 구조를 정리한다.

우수 배수 시스템 기본 개념

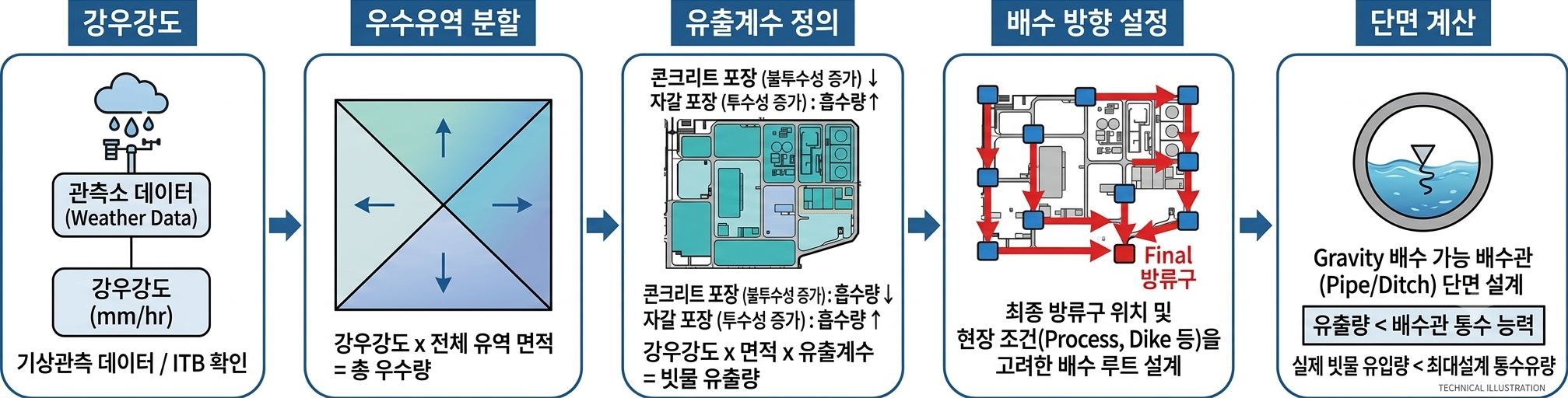

1. 우수 배수 설계 프로세스 (5단계)

단계	주요 업무 및 핵심 내용
① 강우강도 확인	기상청 관측소 데이터 및 ITB (입찰안내서) 를 확인하여 해당 지역의 **강우강도(mm/hr)**를 확인합니다.
② 우수유역 분할	부지 면적을 나누고 구획별로 우수량을 계산합니다. ※ 공식: 강우강도 × 전체 유역 면적 = 총 우수량
③ 유출계수 정의	지면의 투수성(물이 빠지는 정도)을 고려합니다. • 콘크리트 포장: 흡수량 ↓ (유출량 많음) • 자갈 포장: 흡수량 ↑ (유출량 적음) ※ 공식: 강우강도 × 면적 × 유출계수 = 빗물 유출량
④ 배수 방향 설정	최종 방류구 위치, Process Area, Dike Area 등을 종합적으로 고려하여 최적의 배수 경로 (Route)를 설계합니다.
⑤ 단면 계산	Gravity(중력) 배수가 가능한지 확인하고 관로(Pipe/Ditch)의 크기를 계산합니다. ★ 핵심 조건: 실제 빗물량 < 우수관 크기 (최대설계유량)



우수 배수 설계 프로세스





2. 우수 배수 시스템의 기본 개념

부지 내에서 발생하는 빗물은 오염 여부에 따라 다르게 처리된다.

• 일반 빗물 (Clean Water): 도로 및 포장면의 빗물은 우수 시설을 통해 깨끗한 상태로 바로 배수된다.
• 오염 우려 빗물 (Contaminated Water): Spill wall 및 Dike(방유제) 내부의 빗물은 기름 등이 섞여
  있을 수 있으므로, Oil separator(유수분리조) 또는 Valve(밸브)를 통해 정화 및 제어된 후 배수된다.

(TIP) 프로젝트 조건 및 과업 부지 현황에 따라 상세 설계는 달라질 수 있다.  반드시 ITB 검토 및 현장 답사가
필요하며, 현장 상황에 따라 구성 요소가 추가되거나 자재가 변경될 수 있다.







3. 우수 배수 시스템을 구성하는 6가지 핵심 자재

① Catch Basin (집수정)

• 역할: 도로 양쪽에 일정 간격으로 배치되어 지표면의 빗물을 단순 수집하는 역할을 한다.

② HDPE 다층벽관

• 역할: Catch basin(집수정)에서 M/H(맨홀)을 연결할 때 주로 사용되는 Branch(가지) 관로.

③ 비점오염저감시설

• 역할: 초기 강우 시 지표면에서 배출되는 (먼지, 기름 등) 오염물질이 하천으로 바로 유입되는 것을
  예방하고 관리하는 환경 설비.

④ Concrete 우수 맨홀

• 역할: 도로 및 포장 지역 내에 위치하며, 도면 설계 시 원형 주철 뚜껑에 '우수' 표기를 명확히 해야
  한다.

⑤ Concrete Hum Pipe (원형 흄관)

• 역할: 도로 하부 Underground(지하) 관로 설계 시 메인 계통이 되는 Main header 관로로
  사용된다.

⑥ U-Ditch (U형 측구)

• 역할: 도로 양쪽의 진행방향 또는 Dike 벽체를 따라 설치되는 배수구로, 상부에 Grating
  (스틸 그레이팅)이나 Concrete Cover(콘크리트 덮개)가 필요하다.

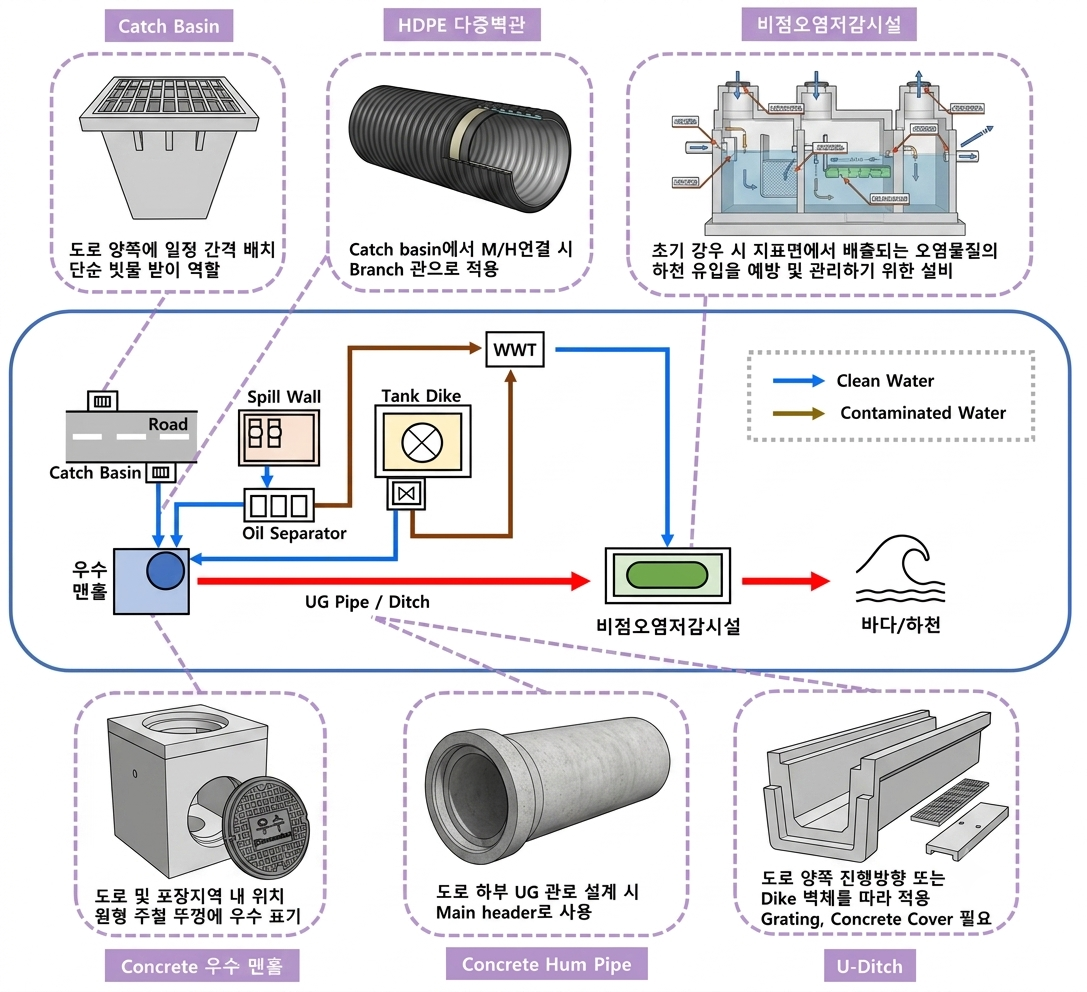

4. 우수 배수 흐름도

1. 도로/일반 구역: Catch Basin → 우수 맨홀 → UG Pipe / Ditch → 비점오염저감시설
                           → 바다/하천 (방류)
2. 플랜트/오염 구역 (Spill Wall, Tank Dike): Oil Separator (유수분리조) 또는 WWT (폐수처리장)
                           거침 → UG Pipe / Ditch → 비점오염저감시설 → 바다/하천 (방류)

Stormwater Drainage System의 Concept





5. 마무리

플랜트의 우수 배수 설계는 단순히 빗물을 모아 외부로 배출하는 작업이 아니다. 부지의 지형과 포장 조건을 바탕으로 유역을 구분하고, 강우량에 따른 배수 용량을 확보하며, 오염 가능성에 따라 적절한 처리 경로를 설정하는 것이 핵심이다.

실무에서는 다음 세 가지를 중점적으로 검토해야 한다.

• 배수 용량: 설계 강우 조건에서 지표면 침수와 관로 용량 부족이 발생하지 않도록 검토한다.
• 배수 경로: 부지의 계획고(FG), 최종 방류구 위치 및 배수 시설의 연결 관계를 고려해 자연유하가 가능한 경로를 설정한다.
• 오염수 관리: 일반 우수와 오염 우려 우수를 구분하고, 프로젝트 기준과 환경 관련 인허가 조건에 따라 적절한 처리 및 방류 체계를 구성한다.

우수 배수 시스템은 토목, 건축, 배관 및 환경 분야의 설계 조건이 서로 연결되는 분야다. 따라서 초기 설계 단계부터 부지 계획고와 배수 유역, 최종 방류 조건을 함께 검토해야 하며, 상세 설계 시에는 ITB와 현장 조건을 확인해 프로젝트에 적합한 배수 계획을 수립해야 한다.
