[기계] 플랜트 압력용기(Pressure Vessel) 지지 방식과 건축설계 실무



플랜트의 압력용기(Pressure Vessel)는 내부 유체를 저장하거나 분리·처리하는 주요 설비다. 장비의 형상과 운전 조건에 따라 다양한 지지 방식이 적용되며, 지지부를 통해 전달되는 하중은 건축 및 철골 구조설계에 직접적인 영향을 미친다.

건축 담당자는 장비의 상세 설계를 직접 수행하지 않더라도, 지지 방식과 위치를 이해하고 구조설계에 필요한 장비 정보를 적기에 확보해야 한다.

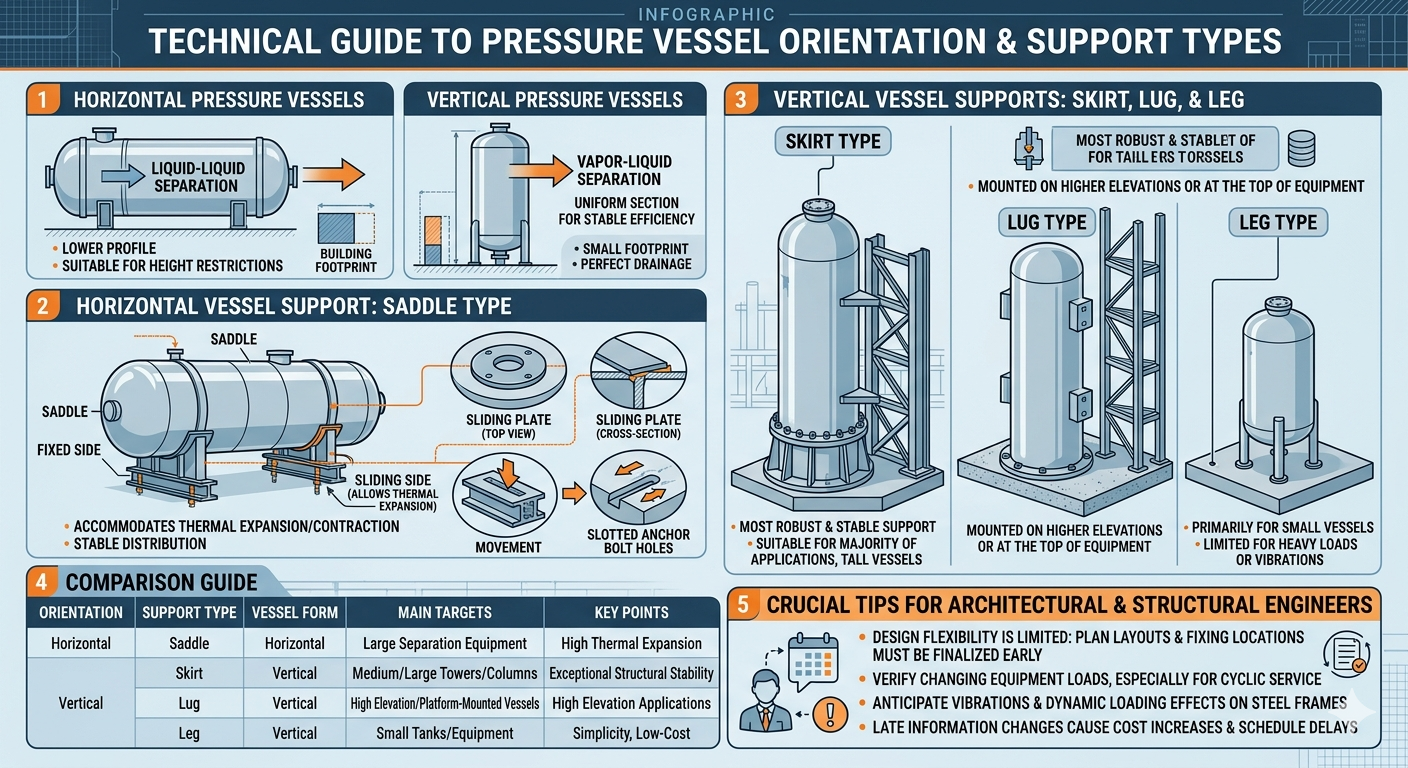

구분	Saddle	Skirt	Lug	Leg
용기 형태	가로형(Horizontal)	세로형(Vertical)	세로형(Vertical)	세로형(Vertical)
주요 대상	대형 분리 기기	중대형 타워/컬럼	철골 위 설치 시	소형 탱크
핵심 포인트	열팽창 대응(Sliding)	높은 구조적 안정성	공간 효율성	간편한 설치



1. 압력용기의 설치 형상



압력용기는 설치 방향에 따라 가로형(Horizontal Type)과 세로형(Vertical Type)으로 구분할 수 있다.

1.1 Horizontal Type(가로형)

용기를 수평으로 설치하는 방식이다. 액체 간 분리, 기액 분리 및 저장 등 다양한 용도로 사용되며, 대표적으로 수평형 Separator와 Drum 등이 있다.

용기의 길이가 길어지면 일반적으로 두 개 이상의 Saddle Support를 적용하여 하중을 지지한다. 지지점의 위치와 열팽창에 대한 고려가 중요하다.

1.2 Vertical Type(세로형)

용기를 수직으로 설치하는 방식이다. Tower, Column 및 Vertical Separator 등에 적용된다.

수직형 용기는 설치 면적을 줄일 수 있고, 기액 분리 공정에서 필요한 높이를 확보하기 유리하다. 일반적으로 Skirt, Lug 또는 Leg 등의 지지 방식을 적용한다.

단, 가로형과 세로형의 용도는 절대적으로 구분되지 않는다. 실제 형상과 지지 방식은 공정 조건, 용량, 설치 공간 및 구조적 요구사항에 따라 결정된다.

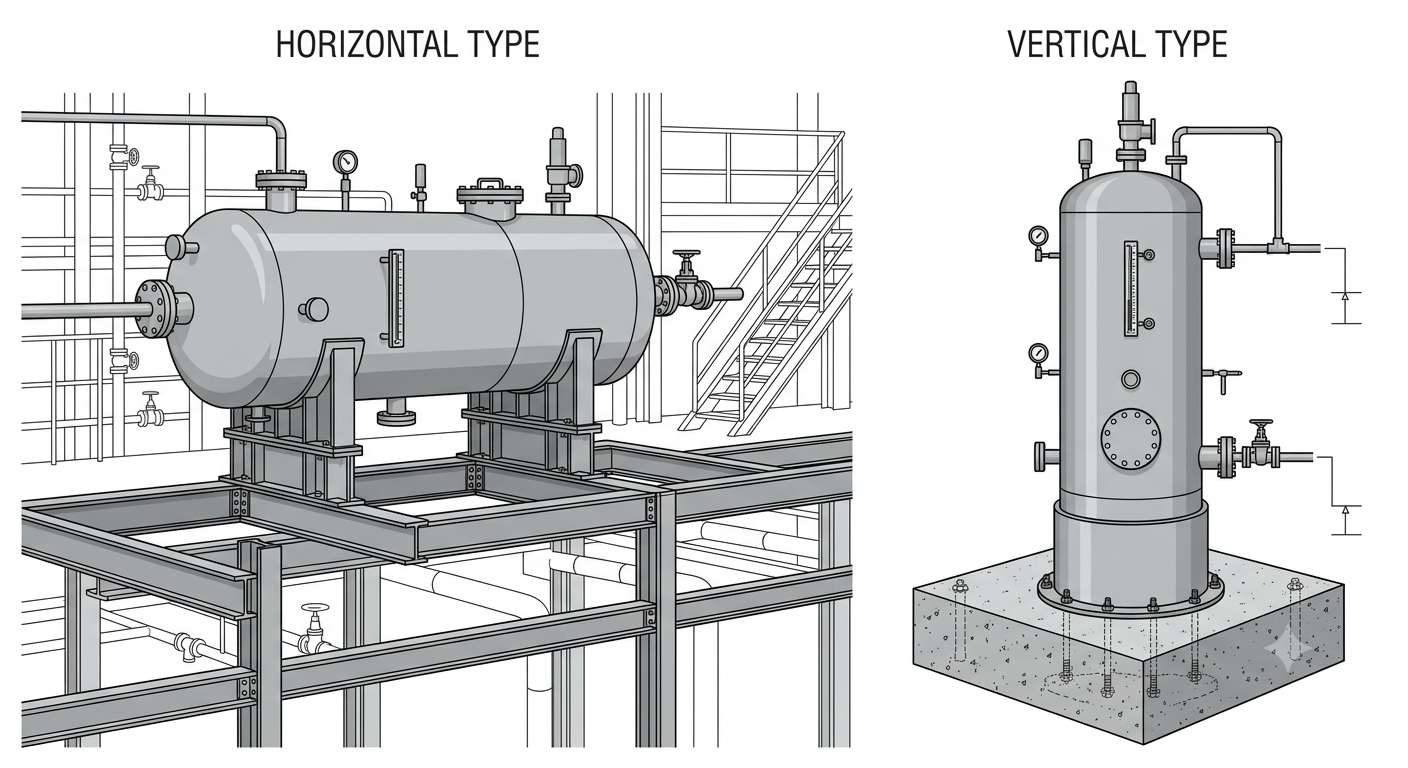

압력용기 형상 비교



2. 가로형 용기의 지지 방식: Saddle Type

Saddle Support는 수평으로 설치된 원통형 용기의 하중을 지지하는 대표적인 방식이다. 용기 외벽의 일정 구간을 받쳐 하중을 지지 구조물로 전달한다.

2.1 구조와 특징

일반적으로 용기 하부에 두 개 이상의 Saddle을 배치하며, 장비의 중량과 외력 등을 고려하여 지지 위치를 결정한다.

수평형 용기는 운전 중 온도 변화에 따라 길이 방향으로 팽창하거나 수축할 수 있다. 이를 고려해 한쪽 지지부는 위치를 구속하고 다른 쪽은 필요한 이동을 허용하도록 설계하는 경우가 많다.

• Fixed Side: 용기의 길이 방향 이동을 제한하는 지지부
• Sliding Side: 용기의 길이 방향 이동을 허용하는 지지부
• Sliding Plate: 지지부의 상대 이동을 허용하는 접촉면
• Slot Hole: 설계된 이동 방향과 이동량을 고려해 적용하는 장공

모든 Saddle이 동일한 상세를 갖는 것은 아니다. 고정 및 이동 조건, 마찰, 앵커볼트와 장공의 구성은 장비 설계에 따라 결정된다.

건축·철골 담당자는 지지점 위치뿐 아니라 이동 방향과 이동량을 확인해야 한다. 이를 반영하지 않으면 철골 접합부나 지지부에 의도하지 않은 하중이 발생할 수 있다.

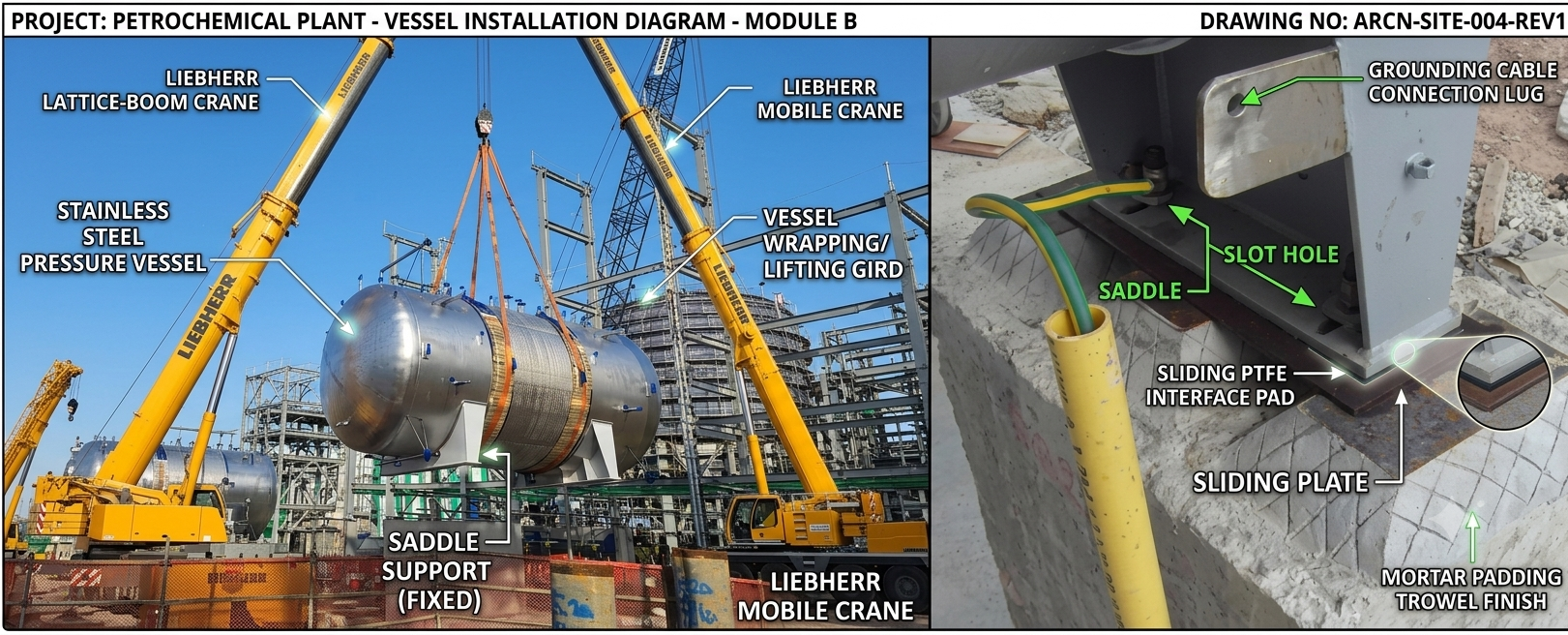

Saddle Type 및 Slot Hole



3. 세로형 용기의 지지 방식

세로형 압력용기는 용기의 크기, 높이, 하중 및 설치 조건에 따라 Skirt, Lug, Leg 등의 지지 방식을 적용한다.

3.1 Skirt Type(스커트형)

Skirt는 용기 하부에 원통형 또는 이에 준하는 지지 구조를 설치하는 방식이다. Tower와 Column 등 중대형 수직 용기에 널리 사용된다.



주요 특징

• 용기 하중을 지지부 둘레로 전달하는 구조
• 높은 장비에서 발생하는 풍하중, 지진하중 및 전도모멘트 등에 대응하도록 설계
• 하부의 Base Ring과 Anchor Bolt 등을 통해 기초 또는 지지 구조물에 하중 전달

Skirt가 적용되었다고 해서 구조적으로 무조건 안전한 것은 아니다. 용기의 높이와 직경, 운전 중량, 외력 및 기초 조건에 따라 지지부와 기초를 적절하게 설계해야 한다.

건축 담당자는 Skirt 하단의 설치 높이, 기초 형상, 앵커볼트 배치 및 주변 철골과의 간섭 여부를 확인해야 한다.

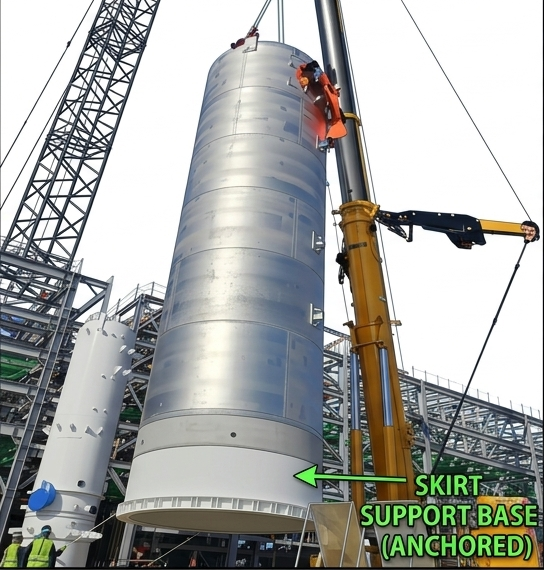

Skirt Type



3.2 Lug Type(러그형)

Lug는 용기 외벽에 브래킷 형태의 지지부를 부착하여 철골 보나 지지 프레임에 하중을 전달하는 방식이다.

주로 용기를 지면에서 띄워 설치하거나, 기존 철골 구조물을 활용해 지지해야 하는 경우에 적용할 수 있다.



주요 특징

• 용기 외벽에 부착된 Lug를 통해 지지 구조물로 하중 전달
• 철골 보 또는 프레임과의 접합 상세가 중요
• 지지점에 발생하는 반력과 용기 외벽의 국부응력 검토 필요

Lug는 단순히 철골 위에 걸쳐 놓는 구조로 이해해서는 안 된다. 실제 지지 방식과 고정 조건에 따라 하중 전달 경로가 달라지므로 장비 도면과 구조계산 조건을 확인해야 한다.

건축·철골 담당자는 Lug의 위치와 방향, 지지점별 반력, 보의 배치 및 접합 상세를 확인해야 한다.

Lug Type





3.3 Leg Type(레그형)

Leg는 용기 하부에 기둥 형태의 다리를 부착하는 방식이다. 소형 수직 용기와 보조 설비 등에 적용된다.



주요 특징

• 다리를 통해 하중을 지지 구조물 또는 기초로 전달
• 다리의 개수와 위치에 따라 지지점별 하중이 달라짐
• 베이스 플레이트, 앵커볼트 및 접합부의 구조 검토 필요

Leg Type은 일반적으로 소형 장비에 적합하지만, 적용 여부를 크기만으로 판단할 수는 없다. 장비 높이, 중량, 외력, 진동 및 반복하중 조건 등을 함께 검토해야 한다.

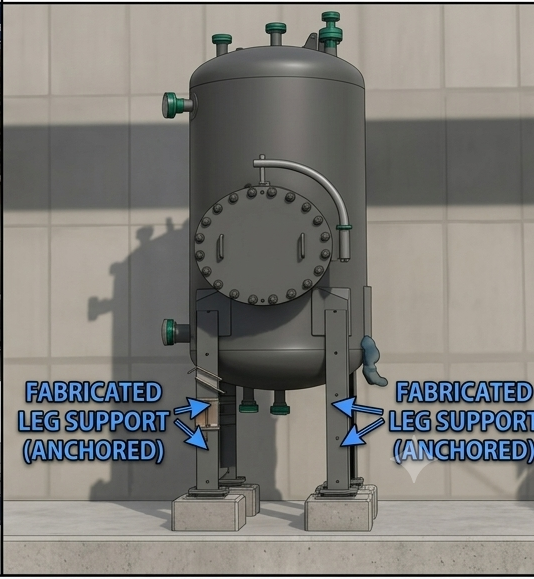

Leg Type



4. 지지 방식별 건축·철골 설계 검토사항

지지 방식의 차이는 단순히 장비의 외형에 그치지 않는다. 지지점의 위치와 하중 전달 방식에 따라 철골 배치, 보의 단면, 접합부 및 기초 설계가 달라진다.

구분	주요 하중 전달 방식	건축, 철골 설계 검토 사항
Saddle	용기 하부의 Saddle을 통해 전달	지지점 위치, 보 배치, 이동측 상세
Skirt	Skirt 하부를 통해 기초 또는 지지 구조물로 전달	Base Ring, Anchor Bolt, 전도모멘트
Lug	용기 외벽의 Lug를 통해 철골 보·프레임으로 전달	지지점별 반력, 보 배치, 접합부
Leg	다리를 통해 기초 또는 지지 구조물로 전달	다리 위치, 베이스 플레이트, 앵커볼트

※ 실제 하중 전달 경로와 상세는 장비 형식 및 설계 조건에 따라 달라진다.





5. 건축 담당자가 확보해야 할 장비 정보

플랜트 프로젝트에서는 장비 배치와 기본 설계가 확정된 이후에도 공급업체의 상세 설계 과정에서 지지점 위치, 하중 및 접합 조건이 변경될 수 있다.

건축·철골 설계를 수행할 때는 장비의 전체 중량만 확인하는 것으로 충분하지 않다. 실제 하중이 어느 위치에서 어떤 크기로 전달되는지 확인해야 한다.

5.1 기본 확인 항목

• 장비 배치: 최종 설치 위치, 중심선, 설치 높이 및 방향
• 지지점 정보: 지지 방식, 지지점 좌표, 지지부 형상 및 치수
• 하중 정보: 공중량, 운전 중량, 시험 중량 등 적용 설계 조건별 하중
• 지지점별 반력: 수직력, 수평력 및 모멘트 등 구조설계에 필요한 하중 정보
• 고정 조건: Anchor Bolt 위치, 고정점 및 이동 허용 조건
• 외력 조건: 풍하중, 지진하중, 진동 및 기타 설계상 고려해야 할 하중
• 간섭 조건: 주변 철골, 배관, 플랫폼, 계단 및 유지보수 공간과의 간섭

모든 항목이 모든 장비에 동일하게 적용되는 것은 아니다. 실제 장비의 특성과 프로젝트 설계 기준에 따라 필요한 정보를 구분하여 확보해야 한다.

5.2 장비 하중 변경이 미치는 영향

예를 들어 장비 공급업체가 지지점 위치를 변경하면 기존 철골 보의 위치와 장비 하중의 작용점이 달라질 수 있다. 운전 중량이나 지지점별 반력이 증가하면 기존 구조부재의 강도 및 처짐 검토를 다시 수행해야 할 수도 있다.

이러한 변경이 철골 제작 이후 발생하면 부재 재제작, 접합부 수정, 현장 보강 및 공정 지연으로 이어질 수 있다.

따라서 장비 도면의 승인 여부와 별도로, 구조설계에 필요한 정보가 확정되었는지 확인하는 절차가 필요하다.





6. Fast Track 프로젝트의 설계 인터페이스 관리

Fast Track 프로젝트에서는 설계, 구매, 제작 및 시공이 병행되는 경우가 많다. 이 과정에서 일부 장비 정보가 확정되기 전에 건축·철골 설계가 진행될 수 있다.

이때 초기 설계에 적용한 가정 조건과 실제 공급업체 자료가 다르면 설계 변경이 발생할 수 있다.

건축 담당자는 다음 사항을 중점적으로 관리해야 한다.

1. 장비 배치 확정 여부: 장비 중심선, 설치 높이 및 방향이 확정되었는가?
2. 지지 방식 확정 여부: 지지점의 위치와 형상이 확정되었는가?
3. 하중 정보 확보 여부: 구조설계에 필요한 설계 하중과 지지점별 반력을 확보했는가?
4. 고정·이동 조건 확인 여부: Anchor Bolt와 열팽창에 따른 이동 조건이 반영되었는가?
5. 변경 사항 추적 여부: 장비 공급업체의 최신 도면과 기존 설계 조건 사이에 차이가 없는가?

미확정 정보로 설계를 진행해야 한다면 적용한 가정 조건과 변경 시 재검토가 필요한 항목을 명확하게 관리해야 한다.

장비 정보의 변경은 건축·철골 설계뿐 아니라 배관, 전기, 계장 및 시공 계획에도 영향을 줄 수 있다. 따라서 관련 공종과 정보를 공유하고 변경 사항을 추적하는 것이 중요하다.





7. 정리

압력용기의 지지 방식은 장비 형상에 따라 구분되지만, 건축설계에서 중요한 것은 지지 방식의 명칭 자체보다 지지점의 위치와 하중 전달 조건이다.

Saddle은 수평형 용기의 지지와 열팽창 조건을, Skirt는 수직형 용기의 하중 전달과 기초 접합을, Lug와 Leg는 지지점별 하중 및 철골 접합 조건을 중점적으로 확인해야 한다.

건축·철골 설계의 출발점은 장비의 형상을 확인하는 것이며, 구조설계의 완성은 지지점별 하중과 고정 조건을 정확하게 반영하는 데 달려 있다.
