[법규] 플랜트 및 건축물 엘리베이터 승강로 계획 및 방화·설계 검토 지침

1. 서론: 수직 동선 계획의 중요성과 엔지니어의 책무

1.1. 수직 동선 계획의 전략적 의의

플랜트 시설이나 일반 건축물의 설계 과정에서 수평적 공간 배치(Layout) 못지않게 중요한 핵심 요소가 바로 수직 동선(Vertical Circulation) 계획이다. 수직 동선은 단순한 이동 수단을 넘어 플랜트 전체의 물류 효율성, 인력 배치 최적화, 비상 시 생존성과 직결되는 대동맥 역할을 수행한다. 특히 대규모 플랜트 현장에서는 상시 운전원 및 보수 인원의 이동뿐만 아니라 수십 톤에 달하는 중량 설비의 반출입 경로를 확보해야 하므로, 초기 설계 단계부터 고도의 엔지니어링 검토가 요구된다.

1.2. 일반 건축물과 플랜트 건축의 승강기 설계 차이점

• 일반 건축물: 주로 이용객의 탑승 편의성, 수송 능력(Traffic Analysis), 경제성, 그리고 법적 의무 설치 기준 충족 여부에 초점을 맞춘다.
• 플랜트 시설: 가혹한 운전 환경(부식성 가스, 고온, 분진, 진동), 대형 설비(압축기, 터빈, 대형 모터 등)의 반출입 소요, 방폭(Explosion-proof) 구역 지정 여부, 그리고 비상 시 신속한 대피 및 소방 진입 등 복합적인 엔지니어링 제약 조건을 동시에 만족해야 한다.



2. 엘리베이터 설치 기준의 법적 배경 및 적용 대상

2.1. 국내 관련 법규 및 표준 체계

건축물 및 플랜트 부속 건물의 엘리베이터 설치 시 준수해야 하는 주요 법규와 표준은 다음과 같다.

1. 국내 법규: 「건축법」 제64조, 「건축물의 설비기준 등에 관한 규칙」 제9조, 제10조, 「승강기안전관리법」, 「산업안전보건기준에 관한 규칙」.
2. 국가 표준 및 기술 지침: 승강기 안전부품 안전 기준 및 승강기 안전기준

2.2. 법정 의무 설치 기준 상세 산정

• 승용엘리베이터 (건축법 시행령 64조 및 건축물의 설비기준 등에 관한 규칙 제9조):
  • 대상: 연면적 2,000제곱미터 이상인 6층 이상의 건축물 (플랜트 내 관리동, 본관 사무동, 대형 식당동, 창고동 등).
  • 층수 산정 주의사항: 지하층은 지상층 산정 시 층수에 포함되지 않는 것이 원칙이나, 건축물의 용도 및 지자체 조례에 따라 별도 해석이 요구될 수 있으므로 대관 인허가 전 사전 검토가 필수적이다.
• 비상용 승강기 (건축법 시행령 제64조 및 건축물의 설비기준 등에 관한 규칙 제10조):
  • 대상: 높이 31미터를 넘는 건축물 (예: 고층 플랜트 구조물, 대형 사디야/연돌 주변 지원 건축물, 고층 제어실 등).
  • 필수 설비 연계: 화재 시 소방대원이 신속하게 진입할 수 있도록 예비전력 공급 회로, 승강로 내 배연 설비, 비상 통화 장치 및 구조용 전원 분전반이 반드시 동반되어야 한다.

2.3. 플랜트 특성에 따른 사내 설계 기준 (Design Criteria) 적용

발전소, 화학 플랜트, 수처리 시설 등의 산업 설비 시설은 법정 의무 층수(6층 미만)에 미치지 않더라도 자발적 사내 기준을 적용하여 설치를 적극 검토한다.

• O&M (Operation & Maintenance) 동선 최적화: 대형 밸브 액추에이터, 소형 펌프, 제어반(Panel) 등 중량물의 정기적 유지보수 및 반출입을 보장한다.

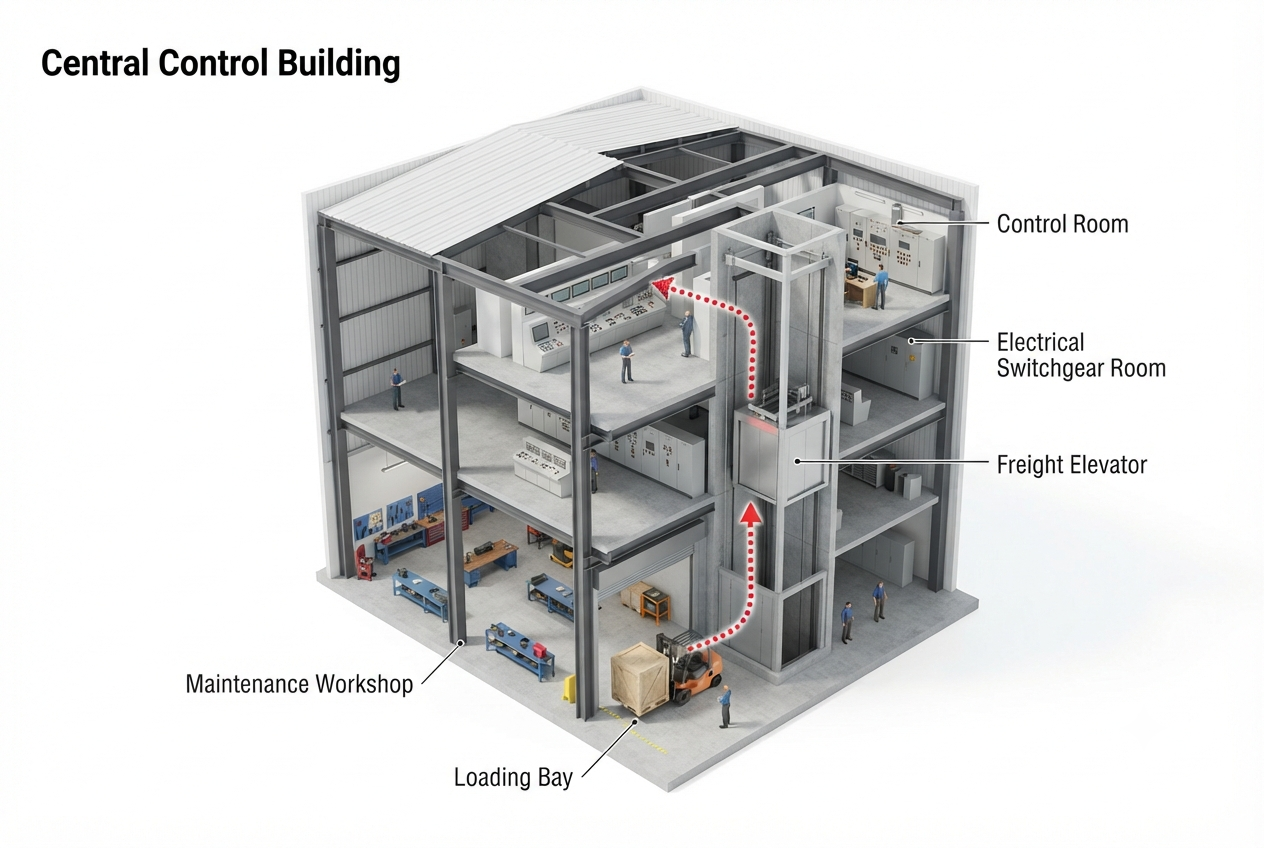

• 주요 플랜트 적용 대상: 압축기 동(Compressor House), 중앙 제어실(Central Control Building, CCB), 변전실 및 스위치기어 동(Substation/Switchgear Building), 폐수 처리 플랜트 기계실 등.

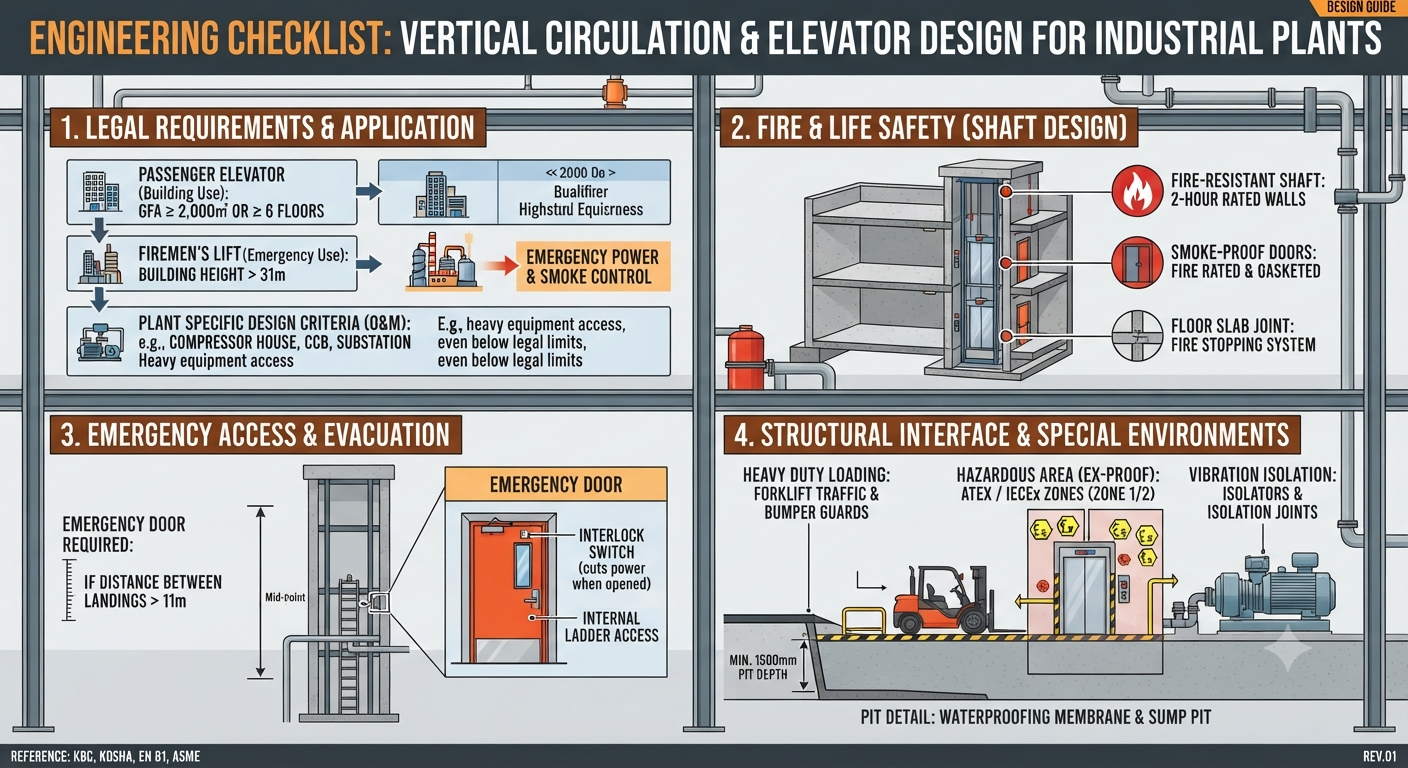

3. 건축 엔지니어를 위한 승강로 설계 및 방화·안전 핵심 체크리스트

설계 초기 단계에서 누락되기 쉬운 승강로 구조, 방화구획, 비상문, 방폭 및 진동 기준을 검증하기 위한 엔지니어링 체크리스트이다.



[Check 1] 승강로 구조 및 층간 방화구획 검토 (건축물의 피난·방화구조 등 기준에 관한 규칙)

• [ ] 내화구획 확보 여부: 승강로는 화재 시 연기 및 화염의 수직 확산을 막기 위해 내화구획으로 완벽하게 구획되어 있는가?
• [ ] 방화문 및 차연 성능: 피난층 외의 층에서 승강로로 직접 통하는 출입구에 방화문 또는 승강장 문의 차연(Smoke-proof) 성능이 반영되었는가?
• [ ] 플랜트 철골 승강로 내화 피복: 플랜트 부속동의 철골조 승강로에 적정 내화뿜칠 또는 인증된 내화 샌드위치 패널이 적용되었는가?
• [ ] 층간 조인트 방화 채움: 층간 슬라브와 승강로 벽체 만나는 부위의 틈새로 화염이 전파되지 않도록 방화 댐퍼 및 내화 채움 구조(Fire Stopping)가 도면에 명시되었는가?



[Check 2] 승강로 비상문(비상출입문) 설치 검토 (승강기 안전기준)

• [ ] 비상문 설치 대상 여부 확인: 고층 플랜트 승강로 내부에 카(Car)가 멈춰 섰을 때, 인접한 층간 출입구 간의 간격이 기준(승강장 문 사이 거리 11m 초과 등)을 초과하는지 확인했는가?
• [ ] 비상문 평면/입면 반영: 간격 초과 시, 승객 구호 및 점검을 위한 승강로 비상문(Emergency Door)이 건축 평면 및 외관 입면에 계획되었는가?
• [ ] 인터록 및 안전 조치: 비상문 개방 시 승강기가 즉시 정지하는 인터록(Interlock) 스위치 및 피난 사다리 설치 공간이 확보되었는가?



[Check 3] 구조 인터페이스 및 특수 환경 검토 (하중, 방폭, 진동)

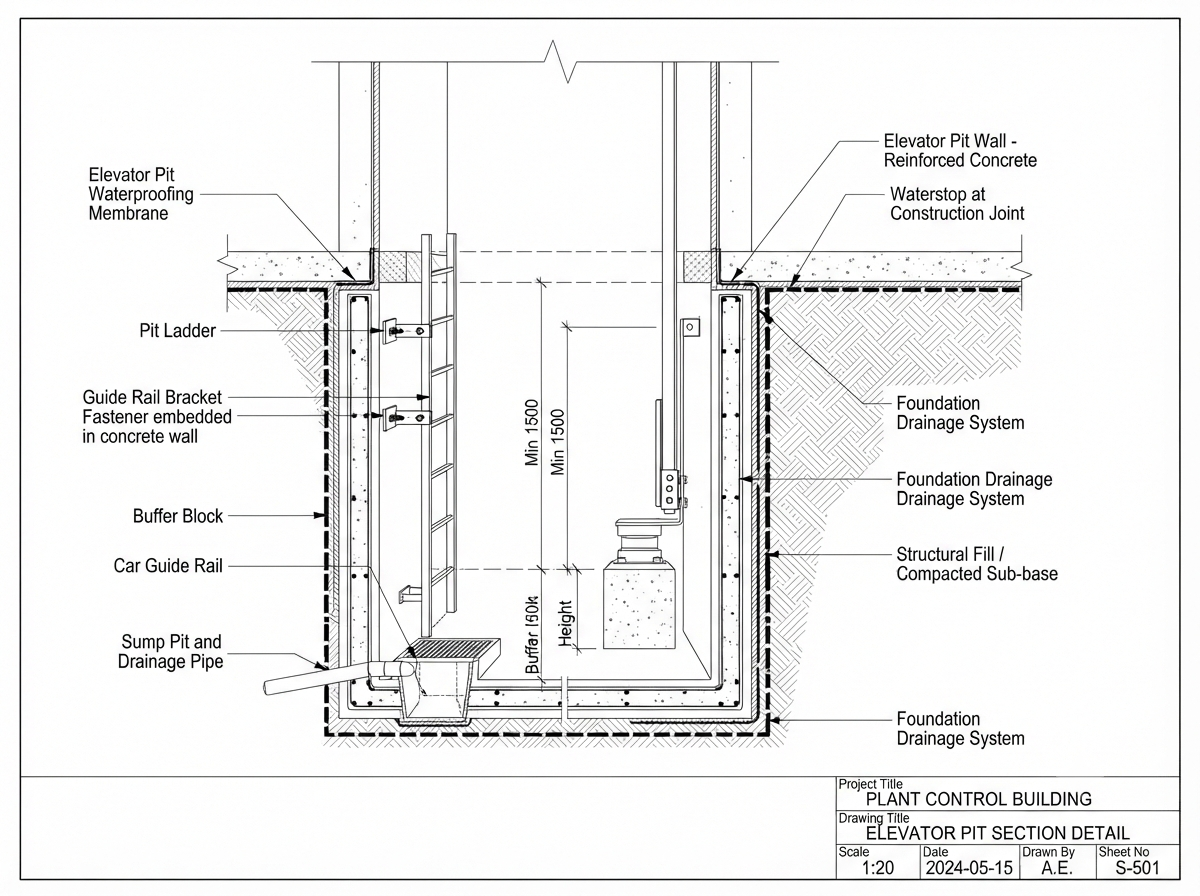

• [ ] 피트(Pit) 및 오버헤드(Overhead) 치수: 승강로 최하부 피트 깊이와 최상층 슬라브 하부 오버헤드 높이가 제조사 사양 및 구조기준을 만족하는가?
• [ ] 화물용 하중 및 지게차 진입 고려: 화물용 엘리베이터의 경우, 지게차 진입 하중 등을 반영하여 피트 바닥 슬라브 구조 계산 및 범퍼 가드(Bumper Guard)가 검토되었는가?
• [ ] Pit 방수 및 배수: 승강로 하부 피트 내부의 침수 방지를 위한 방수 마감 및 집수정(Sump Pit) 배수 설계가 구조/설비 도면과 일치하는가?
• [ ] 전력 및 비상 전원(ARL): 플랜트 정전 시 작업자 고립을 방지하는 자동구조장치(ARL, Automatic Rescue Device) 회로가 반영되었는가?

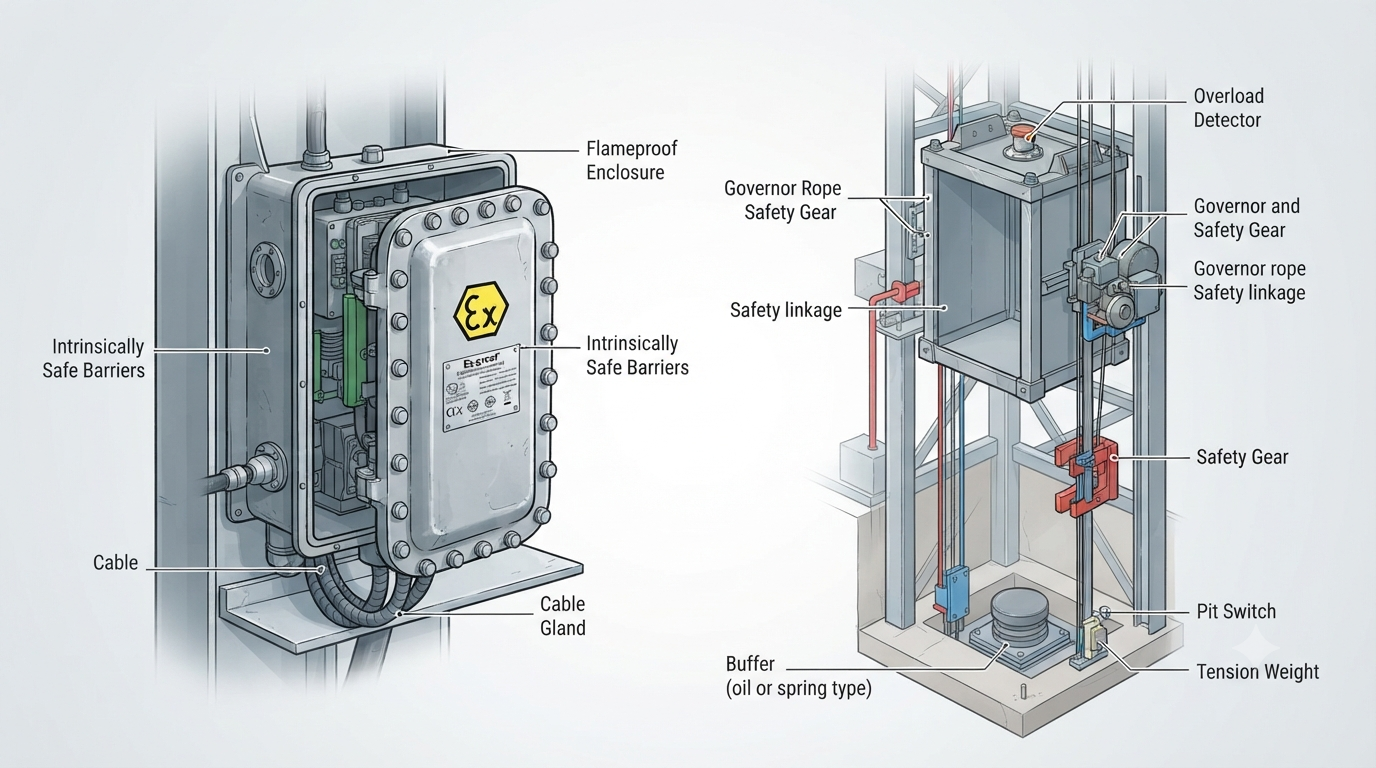

• [ ] 방폭 구조(Explosion-proof): 가연성 가스나 분진이 체류하는 위험 장소(Hazardous Area) 내 승강기 및 제어반에 HAZOP 결과에 따른 NEC Class/Division 또는 ATEX/IECEx Zone 등급(Zone 1 / Zone 2 등)의 방폭 구조가 적용되었는가?
• [ ] 진동 및 소음 격리(Vibration Isolation): 압축기동 등 대형 회전기기 인근 승강로의 경우, 구조체 간 진동 전달을 막기 위한 방진재 또는 이격 거리가 확보되었는가?

4. 실무 설계 프로세스 요약



• 교통수요 및 화물 특성 예측: 교대 근무 인원 집중도 및 최대 중량물 제원을 고려하여 승용/화물용 구분 및 고층 승강로 비상문 소요 사전 검토.
• 구조적 인터페이스 및 방화 디테일 검토: Pit/Overhead 치수, 슬라브 관통부 방화구획, 지게차 하중 대응 및 Pit 방수 마감 철저 확인.
• 전력 및 방폭 연계: 정전 대비 ARL 시스템 및 플랜트 방폭 요구조건(Zone 규격) 최종 정합성 검증.
• 인허가 적합성 최종 검증: 건축법, 승강기안전관리법, 소방 관련 규정에 대한 최종 대관 인허가 도면 정합성 검토.

5. 결론

플랜트 및 건축물에서 엘리베이터 승강로 계획은 단순한 수직 이동 공간 확보를 넘어, 화재 시 연기 확산을 막는 방화구획, 법적 기준을 충족하는 비상문 설치, 그리고 플랜트 특유의 가혹한 환경을 고려한 방폭, 하중, 진동 및 구조적 인터페이스가 종합적으로 검토되어야 하는 핵심 엔지니어링 영역이다.

본 체크리스트를 현업 프로젝트의 설계 기준서 및 킥오프 리뷰에 적극 활용함으로써, 인허가 리스크를 원천 차단하고 무결성 높은 수직 동선 설계를 완성해야 할 것이다.
