[법규] 플랜트 건축물 엘리베이터 설치 기준과 승강로 계획 실무

플랜트 건축물의 엘리베이터는 단순한 수직 이동 설비가 아니다.

건축물의 층수, 연면적, 높이 및 각 층의 바닥면적에 따라 설치 여부가 달라지며, 플랜트에서는 GRATING으로 구성된 작업층이 많기 때문에 바닥면적 산정 단계부터 주의가 필요하다.

특히 설비 Layout 변경으로 작업층이나 GRATING이 추가되면 건축물의 규모가 변경될 수 있으며, 이에 따라 승용승강기와 비상용승강기의 설치 여부까지 다시 검토해야 하는 경우가 있다.

따라서 플랜트 건축설계에서 엘리베이터는 설비 선정 단계가 아니라 건축물 규모를 검토하는 초기 단계부터 계획해야 하는 건축·설비 Interface 항목이다.

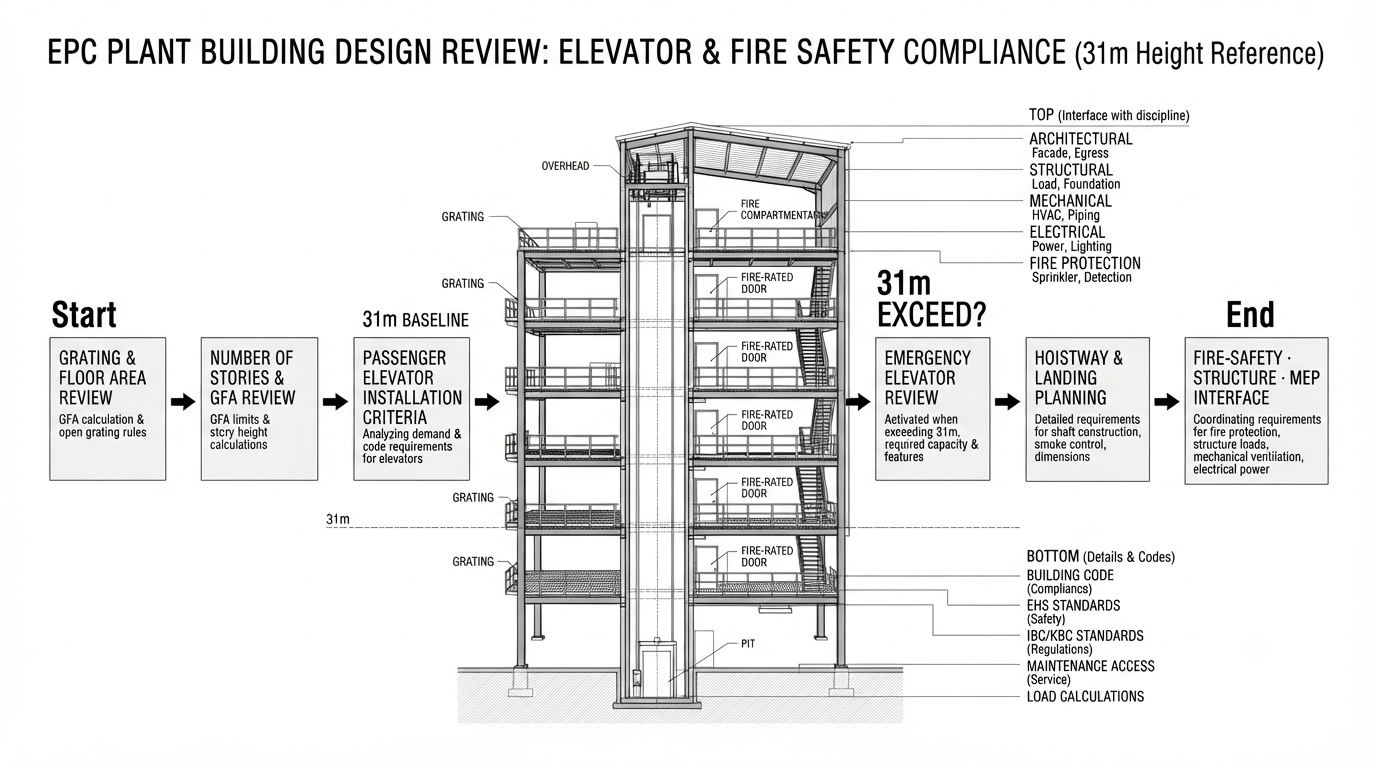

순서	핵심 검토
①	GRATING·바닥면적
②	층수·연면적·높이
③	승용승강기 설치 여부
④	31m 초과 및 비상용승강기
⑤	승강로·승강장·방화계획
⑥	구조·설비 Interface

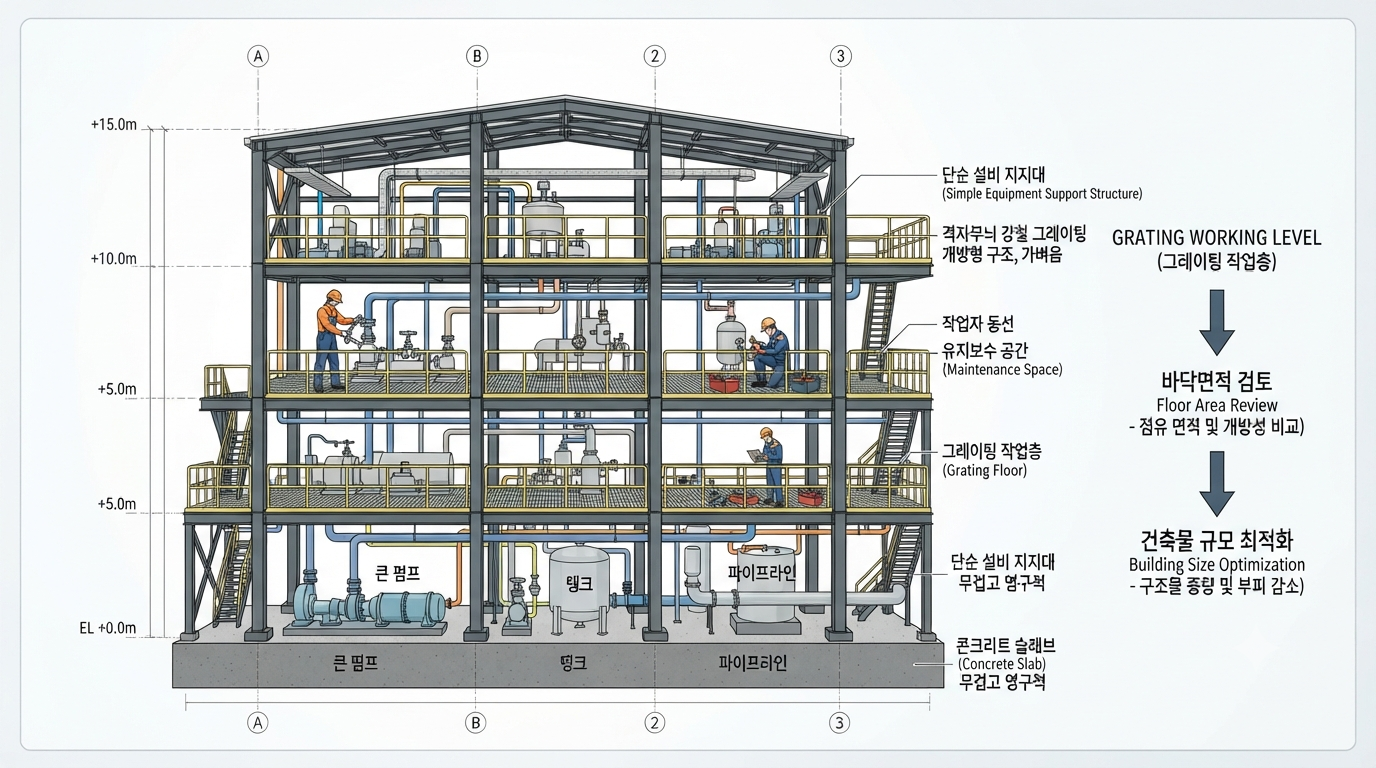

1. 플랜트에서 엘리베이터 검토가 어려운 이유

일반 건축물은 대부분 콘크리트 슬래브를 바닥으로 사용하기 때문에 층수와 바닥면적을 비교적 명확하게 판단할 수 있다.

반면 플랜트 건축물은 철골 구조와 GRATING으로 구성된 작업층이 많다.

따라서 건축물 규모를 검토할 때 다음과 같은 문제가 발생한다.

GRATING으로 구성된 작업층도 건축법상 바닥면적에 포함되는가?

여기서 중요한 것은 GRATING이라는 재료 자체가 아니라 해당 공간의 구성과 실제 사용 형태이다.

장비 유지관리나 작업자 통행을 위한 독립적인 공간으로 구성되어 있다면 바닥면적에 산입될 가능성이 있으며, 단순한 설비 지지용 부속 구조물이나 구조적으로 중요하지 않은 부분은 별도의 검토가 필요하다.

실제 국토교통부 질의회신에서도 장비 유지관리를 위한 별도의 공간이 형성되는 경우 바닥면적에서 제외하기 어렵다는 취지의 판단이 제시되어 있다.

따라서 플랜트의 건축물 규모를 검토할 때는 콘크리트 슬래브만을 기준으로 면적을 산정하는 방식은 적절하지 않다.

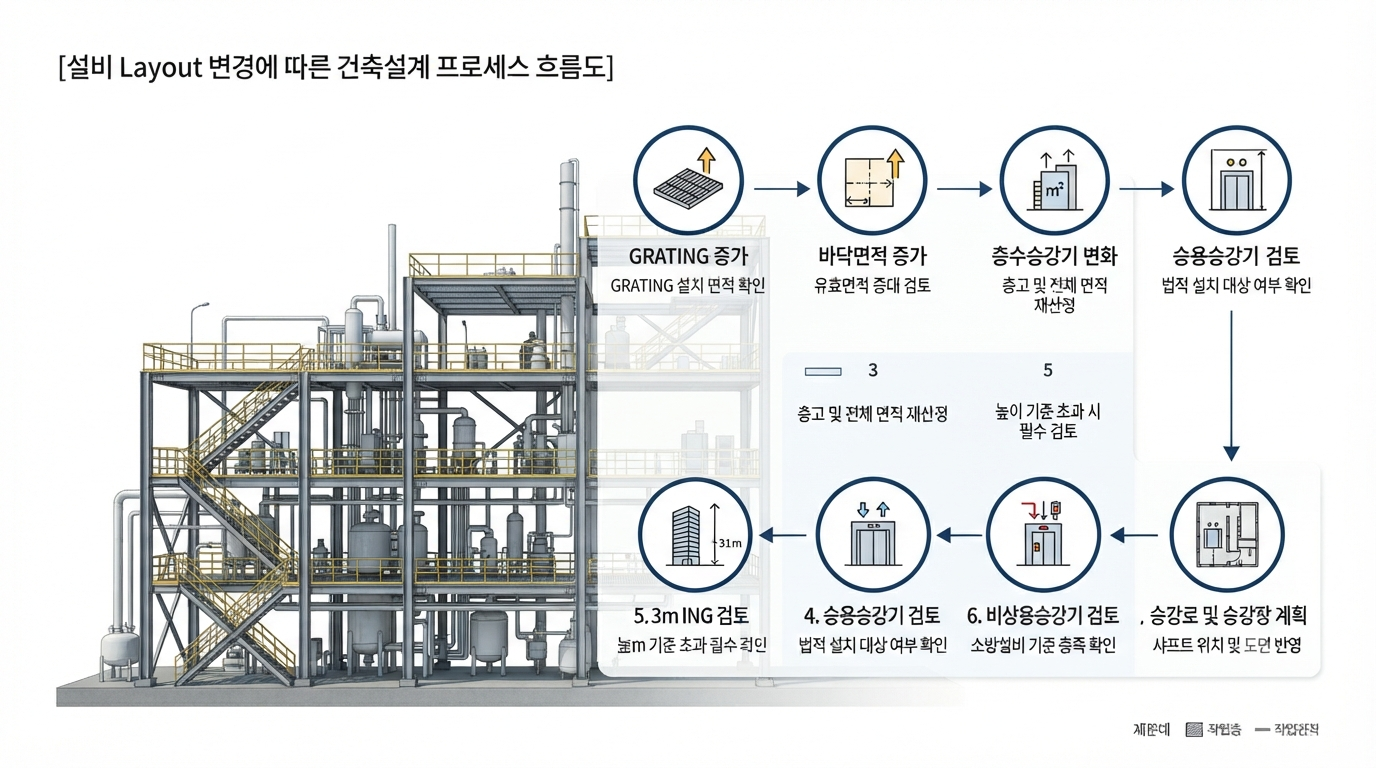

2. GRATING 바닥면적 산정이 엘리베이터와 연결되는 과정

플랜트에서는 설비 Layout 변경에 따라 작업층이나 GRATING이 추가되는 경우가 있다.

이때 건축 엔지니어가 단순히 구조물 추가로만 판단해서는 안 된다.

GRATING이 바닥면적에 산입되면 건축물의 전체 규모가 변경될 수 있고, 그 결과 다음과 같은 연쇄적인 변화가 발생할 수 있다.



GRATING 추가

↓

바닥면적 증가

↓

건축물 층수·연면적 변화

↓

승용승강기 설치 여부 재검토

↓

건축물 높이 31m 초과 여부 검토

↓

비상용승강기 설치 여부 검토

↓

승강로·승강장 계획



즉, 플랜트에서는 바닥면적 산정과 승강기 법규 검토를 별개의 업무로 생각하지 않는 것이 중요하다.

건축물의 규모가 변경되는 순간 승강기 설치 여부도 함께 재검토해야 한다.



3. 승용승강기 설치 기준

「건축법」 제64조에서는 일정 규모 이상의 건축물에 승강기 설치를 요구한다.

대표적으로 6층 이상이고 연면적 2,000㎡ 이상인 건축물은 승강기 설치 여부를 검토해야 한다.

따라서 플랜트에서도 생산공정동, 관리동, 사무동 등 건축물의 규모가 해당 기준에 해당하는 경우 승강기 설치를 검토해야 한다.

이번 검토자료에서도 GRATING을 포함한 건축물 규모가 증가하면서 6층 이상 및 연면적 기준을 충족하게 되는 경우를 승강기 설치 판단의 핵심 조건으로 검토하였다.

실무적으로는 다음과 같이 기억하면 편리하다.

층수만 확인하지 않는다.
연면적과 층수를 함께 확인한다.

또한 승강기 설치 여부를 판단할 때에는 해당 건축물의 용도와 적용 법규를 함께 검토해야 한다.

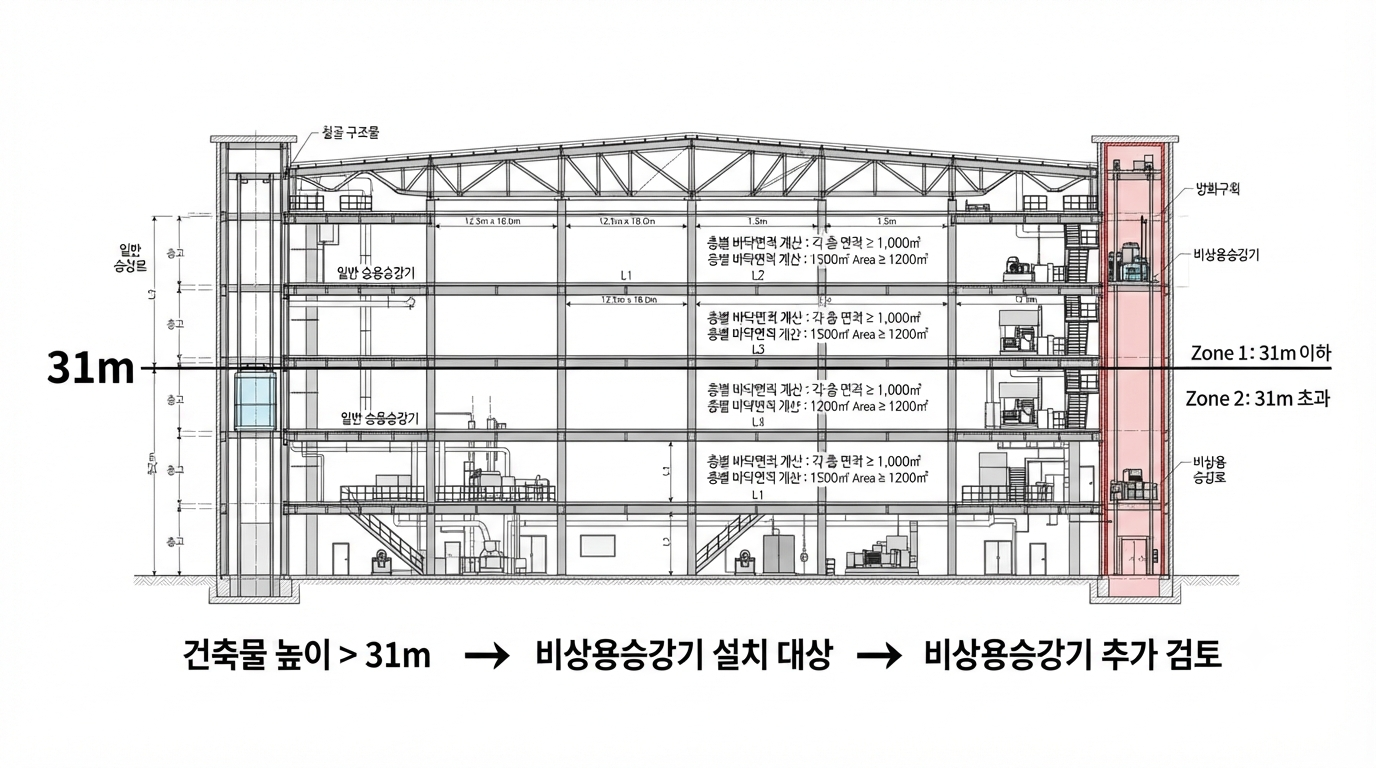

4. 31m를 초과하면 비상용승강기를 추가 검토한다

승용승강기 설치 여부와 별도로 건축물 높이 31m 초과 여부를 확인해야 한다.

건축물의 높이가 31m를 초과하는 경우에는 비상용승강기 설치 대상인지 추가로 검토해야 한다.

하지만 여기서 주의할 점이 있다.

31m를 초과한다고 해서 모든 건축물에 동일하게 비상용승강기를 설치하는 것은 아니다.

관련 기준에는 비상용승강기를 설치하지 않을 수 있는 예외 조건이 있으며, 특히 31m를 초과하는 층의 바닥면적과 방화구획 조건 등이 중요한 판단 요소가 된다.

따라서 실무에서는 다음 순서로 검토하는 것이 좋다.

1. 건축물 높이 확인
2. 31m 초과 여부 확인
3. 31m 초과 층 확인
4. 해당 층의 바닥면적 확인
5. 비상용승강기 설치 제외 조건 검토
6. 필요한 경우 설치 대수 검토



5. 비상용승강기 설치 대수는 면적에 따라 검토한다

비상용승강기 검토에서 흔히 발생하는 오류는

“31m 초과 = 비상용승강기 1대”

라고 단순하게 판단하는 것이다.

실제로는 31m를 초과하는 각 층의 바닥면적을 기준으로 필요한 승강기 대수를 검토한다.

관련 기준에서는 높이 31m를 넘는 각 층의 바닥면적 중 최대 바닥면적을 기준으로 비상용승강기 설치 대수를 판단하도록 하고 있다.

따라서 같은 높이의 건축물이라도 각 층의 면적 구성이나 방화구획에 따라 검토 결과가 달라질 수 있다.

실무에서는 다음 표처럼 접근하면 이해하기 쉽다.

검토 항목	주요 확인 사항
건축물 높이	31m 초과 여부
대상 층	31m를 초과하는 층
면적	해당 층의 최대 바닥면적
예외 조건	비상용승강기 설치 제외 가능 여부
설치 대수	최대 바닥면적에 따른 필요 대수

즉, 건축물 높이만 확인해서는 비상용승강기 검토가 끝나지 않는다.







6. 승강로와 승강장은 법규 검토와 동시에 계획한다

승강기 설치가 결정되면 건축 평면에 승강로를 반영해야 한다.

이때 승강기 제조사의 평면도만 받아서 배치하는 방식보다는 건축·구조·기계·전기 분야의 Interface를 동시에 검토하는 방식이 적절하다.

승강로

• 승강로 크기
• 구조벽 및 기둥 간섭
• PIT 깊이
• OVERHEAD 확보
• 구조보 및 설비 간섭

승강장

• 승강장 면적
• 출입 동선
• 방화문
• 방화구획
• 피난계단과의 관계

기타

• 기계실 필요 여부
• 전기설비 공간
• 유지관리 동선
• 장비 반출입
• 소방대 접근성

플랜트에서는 배관과 케이블 트레이 등이 건물 내부를 복잡하게 통과하기 때문에 승강로 주변의 수직 공간을 초기 Layout 단계에서 확보하는 것이 중요하다.



7. 비상용승강기는 방화계획과 함께 검토한다

비상용승강기는 일반 승용승강기보다 방화 및 피난과 관련된 검토사항이 많다.

「건축물의 설비기준 등에 관한 규칙」에서는 비상용승강기의 승강장 및 승강로에 대해 별도의 구조 기준을 규정하고 있다.

실무적으로는 다음 항목을 확인할 필요가 있다.

• 승강장 내화구조
• 승강로 내화구조
• 방화문
• 배연 또는 외부 개방창
• 불연재료 마감
• 승강장 면적
• 피난층에서 도로 또는 공지까지의 동선

관련 검토자료에서도 비상용승강기 승강장과 승강로를 내화구조로 구획하고, 방화문·배연·불연재료 등의 사항을 함께 검토하였다.

따라서 비상용승강기를 계획할 때는 승강기 설계와 건축 방화계획을 별도의 업무로 분리해서는 안 된다.







8. 플랜트에서는 화물 및 유지관리 동선도 검토한다

플랜트의 엘리베이터는 일반 건축물과 목적이 다를 수 있다.

사람의 이동뿐만 아니라 유지관리용 장비와 부품의 운반을 고려해야 하는 경우가 있기 때문이다.

따라서 초기 계획 단계에서 다음 사항을 확인하는 것이 좋다.

• 최대 운반 중량
• 장비 및 부품 크기
• 반입·반출 경로
• 양방향 출입 필요성
• 지게차 접근 여부
• 유지관리 작업공간
• 승강장과 주요 설비의 연결성

특히 플랜트에서는 승강기 카의 정원보다 실제 운반 대상의 크기와 중량이 승강기 선정에 더 중요한 조건이 될 수 있다.

승강기 평면계획에서도 단방향 출입과 양방향 관통형 출입방식 등을 프로젝트의 물류 및 유지관리 동선에 맞추어 검토할 필요가 있다.







9. 건축 엔지니어를 위한 엘리베이터 검토 체크리스트

구분	주요 검토 사항
건축규모	층수, 연면적, 건축물 높이
바닥면적	콘크리트 및 GRATING 산입 여부
승용승강기	설치 대상 여부 및 대수
비상용승강기	31m 초과 여부 및 제외 조건
비상용 대수	31m 초과 층의 최대 바닥면적
승강로	평면 크기, PIT, OVERHEAD
승강장	면적, 출입동선, 방화문
방화	승강로·승강장 내화구획
구조	기둥·보·슬래브 및 하중
설비	배관·덕트·케이블트레이 간섭
운영	장비 반출입 및 유지관리 동선
비상	비상전원 및 소방대 접근성





10. 실무에서 기억해야 할 핵심

플랜트에서 엘리베이터 검토는 “엘리베이터가 필요한가?”라는 질문에서 시작하지 않는다.

오히려 다음 순서로 접근하는 것이 효과적이다.



GRATING을 포함한 건축물 규모 검토
↓
승용승강기 설치 기준 검토
↓
건축물 높이 31m 초과 여부 검토
↓
비상용승강기 설치 여부 및 대수 검토
↓
승강로·승강장 계획
↓
방화·구조·설비 Interface 검토



엘리베이터는 건축, 구조, 기계, 전기, 소방이 동시에 연결되는 대표적인 Interface Item이다.

특히 플랜트에서는 설비 Layout의 작은 변화가 건축물의 바닥면적과 층수에 영향을 주고, 이것이 다시 승강기 설치와 방화계획의 변경으로 이어질 수 있다.

따라서 건축 엔지니어는 설계 초기부터 건축물 규모 → 법규 → 승강기 → 방화 → 구조 및 설비 간섭을 하나의 흐름으로 검토할 필요가 있다.
